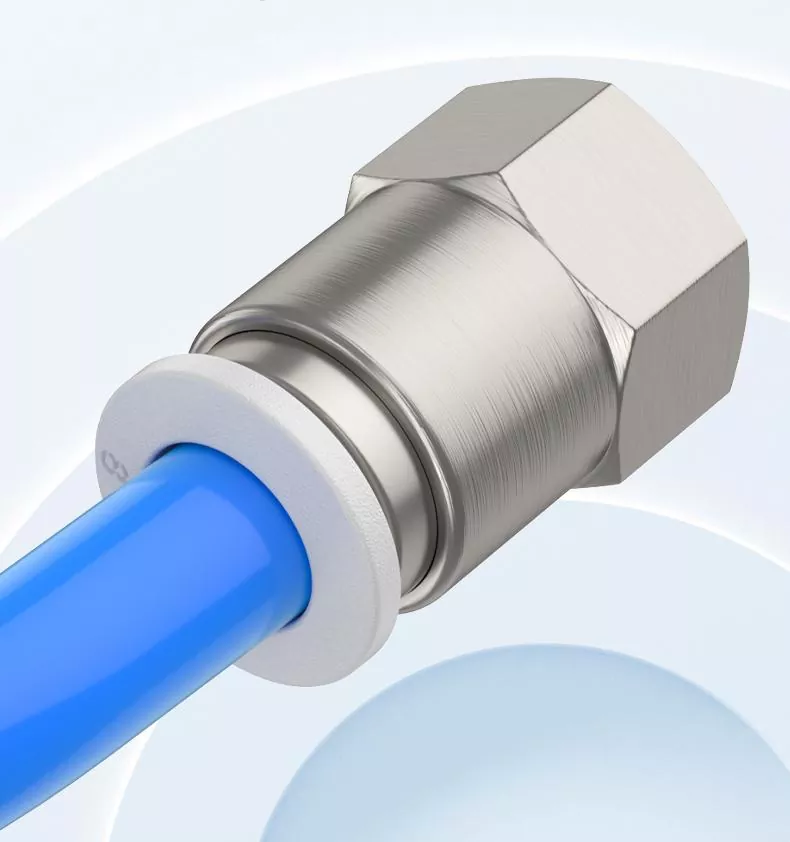

PCF Peminive Push at Tube Pitting و PC Male-Thread Push in Tube Fitting Closs ينتمي إلى النوع الأساسي للضغط. ولكن PCF هو thread r-thread ritight. يتم استخدام الخيط الداخلي لتوصيل المكونات الخيطية الخارجية ، وتوصيل أنبوب الإدراج من التشكيل القصيرة. تم تثبيته بشكل أكثر إحكاما
|
رمز الطلب |
|||
|
PCF |
8 |
- |
01 |
|
نموذج |
حجم الأنبوب (مقياس) |
|
نوع الخيط (55 درجة مؤشر ترابط أنبوب مستقيم) |
|
سلسلة PCF |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
سائل |
الهواء/الماء (مشروط)/فراغ |
|
ضغط التشغيل |
0-1.0MPA |
|
ضغط فراغ |
-00KPA (10 torr) |
|
درجة حرارة التشغيل |
-10-60 ℃ |
|
مادة |
النايلون (PA) ، البولي يوريثان (PU) |
|
تركيب أنبوب بوصة |
تركيب أنبوب متري |

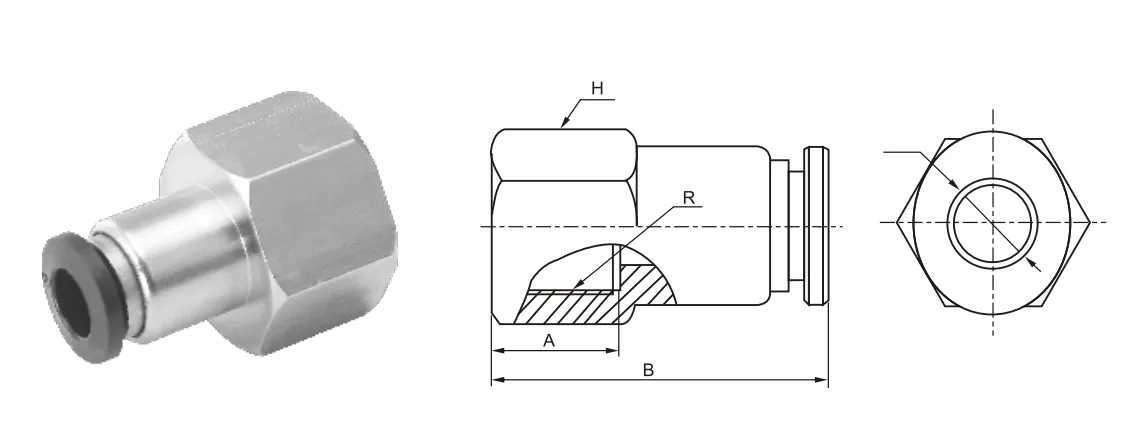

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
الكمبيوتر الشخصي |
PCF |
|
يكتب |
الضغط في التوصيل |
|
|
دعم نوع الموضوع |
BSPT / NPT / مقياس |
|
|
خيط |
ذكر |
أنثى |
|
تثبيت |
المسمار في ثقوب ملولبة أو أسطوانة وإنهاء المعدات الأخرى |
المسمار في الأسطوانة أو المفصل الخيوط خارجيا |
|
طلب |
النموذج العالمي الأكثر شيوعًا ، مفضلًا ، مجهزًا بمعدات الخيوط الداخلية |
تستخدم للاتصال بالتجهيزات الخارجية أو الحالات في متطلبات المساحات العالية |
|
مثبتة على جسم الأسطوانة أو الصمام (تحتوي الأسطوانة على مؤشرات ترابط داخلية) ، يتم توصيل الطرف الملول بالجهاز ، ويتم إدخال الخرطوم للاستخدام |
قم بتوصيل منفذ الهواء من صمام التحكم أو صمام الملف اللولبي (مع مؤشر ترابط خارجي) وقم بإصلاح الجهاز بخيط داخلي ، وأدخل خرطومًا في الطرف الآخر |
|
|
يتطلب قوة قفل أقوى أو متطلبات ختم أعلى ، وغالبًا ما تستخدم بالاقتران مع مانع التسرب أو الحلقة O |
بسبب المساحة المحدودة ، يمكن استخدام الخيوط الداخلية فقط للاتصال. يمكن أن يقلل من طول المفصل الكلي |
|
ما هي التطبيقات الهوائية هي PCF Perme Push في تركيب الأنبوب مناسبة لـ？
يجب أن يكون اتصالًا ملحقًا خارجيًا مع متطلبات المساحات العالية
ما الذي يجب أن أهتم به عند استخدام مفصل موصل PCF؟
لا يمكن أن يتجاوز ضغط العملية 1.0mpa
