بشكل عام،أنبوب بويتم تركيبها على ضواغط الهواء لنقل الغاز. من الناحية الوظيفية، يمكنها أيضًا نقل الماء والسوائل الأخرى، لكن مقاومة التآكل لأنابيب PU ليست قوية بشكل خاص.
المعدات المتاحة: معدات تعمل بالهواء المضغوط، ضاغط الهواء، أدوات تعمل بالهواء المضغوط، مضخة هواء، اسطوانة الهواء، آلة القطع، معدات الرش، معدات اللحام، الروبوت الصناعي، آلة التعبئة والتغليف، معدات التحكم البيئي، المرطب، معدات إزالة الغبار، نظام التهوية، نظام الرش، معدات التبريد. المعدات المخبرية والطبية: أدوات المختبرات، المحللات، معدات الغازات الطبية، أجهزة أخذ عينات الهواء. المركبات والآلات: معدات صيانة السيارات، أنظمة التعليق الهوائي، أتمتة الآلات الزراعية معدات الإنتاج: خطوط التجميع، أنظمة النقل، معدات الاختبار معدات أخرى: آلات تعبئة المشروبات، معدات تجهيز الأغذية، منفاخ البالونات، معدات السفع الرملي.
خرطوم هواء PU يستخدم على نطاق واسع في معدات التشغيل الآلي.
| بو (أنابيب البولي يوريثين) | السلطة الفلسطينية (أنبوب النايلون) | PE (أنابيب البولي ايثيلين) | أنبوب مطاطي | خرطوم مقوى مضفر | أنابيب مرنة للغاية | خرطوم مسطح من البولي يوريثان | |
| سمات: | خرطوم الهواء الأكثر استخدامًا، مرن للغاية، جيد، سطح أملس، مقاومة داخلية منخفضة. | صلابة عالية، صلابة جيدة، قادرة على الحفاظ على الشكل | مادة ناعمة، شبه شفافة، منخفضة التكلفة. | تصنع من المطاط الطبيعي أو الصناعي وتعزز بطبقة مضفرة | أنابيب من البولي يوريثان أو النايلون مع طبقة تقوية خارجية مضفرة من البوليستر أو ألياف الأراميد أو أسلاك الفولاذ المقاوم للصدأ، مما يوفر مقاومة محسنة للضغط وقوة ميكانيكية. | باستخدام مواد وعمليات خاصة، فإن المرونة تتجاوز بكثير تلك التي تتمتع بها أنابيب PU العادية | جسم الأنبوب مسطح، ويمكن دمج خطوط أنابيب متعددة بالتوازي. |
| ميزة | مرونة جيدة، مقاومة التآكل، مقاومة الالتواء، خفيفة الوزن، سهلة اللف والتركيب | مقاومة الضغط العالي، ومقاومة درجات الحرارة العالية (حتى 110 درجة مئوية)، ومقاومة ممتازة للزيوت والمواد الكيميائية، ولا تتأكسد بسهولة. | سعر رخيص، مقاومة جيدة لدرجات الحرارة المنخفضة، ومقاومة للتآكل (الأحماض والقلويات). | مرونة ممتازة، تمتص الاهتزازات، وتتمتع بمقاومة قوية للطقس. | مقاومة الضغط العالي للغاية (تصل إلى عدة مرات أعلى من الأنابيب العادية)، ومضادة للتمدد، وأداء نبضي جيد | ناعم للغاية، مع نصف قطر انحناء صغير جدًا، ومقاوم لتعب الانحناء المتكرر، وليس من السهل كسر العقد. | موفر للمساحة، أنيق وجميل، وسهل التحكم في مصادر الهواء المتعددة، ويمنع التشابك. |
| عيب | أداء مقاومة درجات الحرارة العالية متوسط (عادة -10 درجة مئوية ~ +60 درجة مئوية)، ومقاومة الزيت والمواد الكيميائية ليست جيدة مثل أنابيب النايلون. | مرونة ضعيفة، وهشة بسهولة في درجات الحرارة المنخفضة، وتتطلب مساحة كبيرة لتركيب الثني. | مقاومة الضغط ضعيفة، غير مقاومة لدرجات الحرارة المرتفعة، عرضة للشيخوخة، ومقاومة التآكل ضعيفة. | ضخمة للغاية، مع مقاومة عالية للجدار الداخلي وسهولة التقادم، حلت الأنابيب البلاستيكية تدريجياً محل الأنظمة الهوائية الحديثة. | تنخفض المرونة، ويزيد نصف قطر الانحناء، ويصبح السعر أكثر تكلفة. | عادة ما يكون السعر أعلى، وقد تكون مقاومة الضغط أقل قليلاً من مقاومة الأنابيب العادية بنفس المواصفات. | اتجاه الانحناء محدود (يمكن الانحناء فقط نحو الاتجاه المسطح)، والسعر مرتفع نسبيًا |
| التطبيقات النموذجية: | أقوى عالمية، مناسبة لتوصيل الغالبية العظمى من المعدات الهوائية، خاصة في المواقف التي تتطلب حركة وانحناء متكررة، مثل الأذرع الآلية والأجهزة المحمولة | التثبيت الثابت، حيث تكون مقاومة الزيت ودرجة الحرارة مطلوبة، مثل خطوط الأنابيب القريبة من الأدوات الآلية، وتصنيع السيارات، والمعدات ذات درجة الحرارة العالية. | مناسب للتوصيلات ذات الضغط المنخفض ومسارات الغاز المؤقتة أو للمناطق غير الحرجة مثل المياه والري الزراعي. أقل استخدامًا في الدوائر الهوائية للدوائر الرئيسية. | يستخدم بشكل أساسي للمعدات الثقيلة وآلات البناء والمناسبات التي تتطلب مرونة كبيرة ومقاومة للاهتزاز. | يستخدم في الأنظمة الهوائية عالية الضغط، ومنافذ ضاغط الهواء، وخطوط أنابيب إمداد الغاز الرئيسية لمسافات طويلة، والمواقف التي يتم فيها توليد نبضات الضغط بشكل متكرر. | سلسلة السحب (سلسلة الخزان) الموجودة داخل جسم الروبوت، والتي تخضع لحركة ترددية عالية التردد، والمعدات التي تتطلب مرونة عالية للغاية. | ملخص لمسار الغاز للأجهزة ذات مكونات التنفيذ المتعددة، مثل الأنابيب المركزية من محطات العمل، وجزر الصمامات إلى المحركات. |

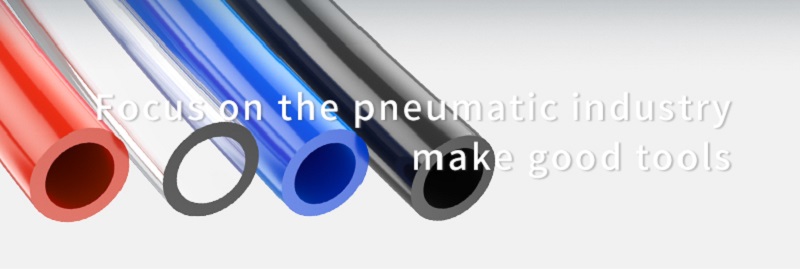

يأتي أنبوب أنبوب البولي يوريثين (PU) بأربعة ألوان: الأزرق، الشفاف، الأحمر، والأزرق. من السهل علينا تمييز وتوصيل أنبوب العمل في الأجهزة الهوائية. وعلى وجه التحديد، يعتمد ذلك على المواصفات القياسية لكل شركة. على سبيل المثال، بعض الشركات تتطلب أنابيب شفافة للفراغ، وأنابيب زرقاء لمدخل الهواء، وأنابيب برتقالية لمخرج الهواء، من أجل التمييز بين خطوط الأنابيب المختلفة وتسهيل استكشاف الأخطاء وإصلاحها بسرعة وتحديد المواقع أثناء صيانة دائرة الهواء.
أولاً، نحن نعلم أن حجم خرطوم الهواء PU يمكن أن يحدد معدل التدفق. كلما كان أنبوب الهواء أكبر، زادت قدرة التدفق، مما يؤثر بدوره على سرعة تشغيل أسطوانة الهواء.

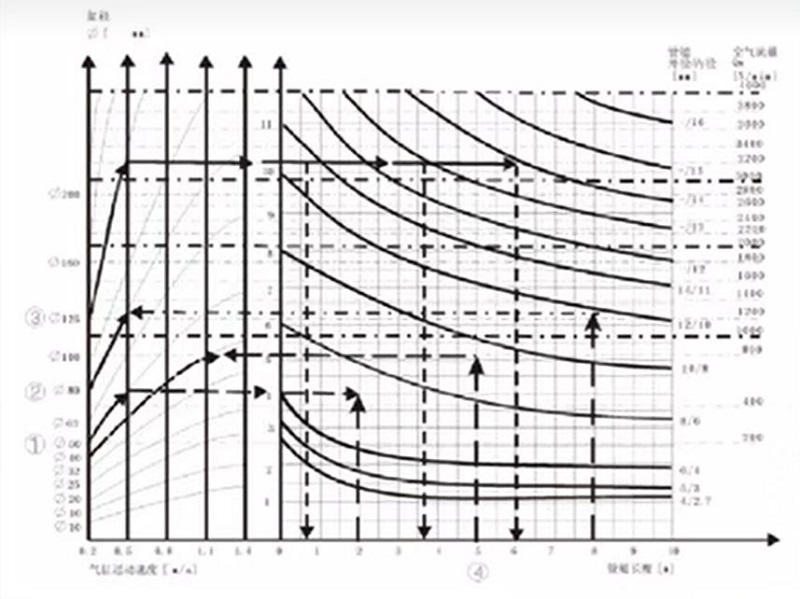

بالمعنى الدقيق للكلمة، عند الاختيار، نحتاج إلى تضمين معلمات مثل السكتة الدماغية، وعدد مرات التشغيل في الدقيقة، وقطر الأسطوانة، وما إلى ذلك لإجراء الحساب. ومع ذلك، استنادًا إلى الخبرة ذات الصلة، يوصى بمواصفات مختلفة للأسطوانات مع المواصفات المقابلة لأنابيب خطوط الهواء.
| حجم تجويف اسطوانة الهواء (مم) | حجم الأنبوب (مم) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. يمكن لخط الأنابيب الرئيسي لتشغيل الصمام اختيار أنابيب أكبر قليلاً (والتي لن تؤدي إلى أي استهلاك إضافي للهواء، وبالتالي لن تكون هناك تكاليف إضافية متكبدة أثناء التشغيل).
2. ومع ذلك، يجب تحسين الأنبوب بين الصمام والأسطوانة وفقًا للمبادئ التالية: إذا كان قطر الأنبوب صغيرًا جدًا، فسوف يختنق، وبالتالي يحد من سرعة الأسطوانة؛ ومع ذلك، قطر الأنبوب الزائد يمكن أن يسبب الركود، وبالتالي زيادة استهلاك الهواء ووقت التعبئة.
3. من الضروري مراعاة نصف قطر الانحناء، ومن المهم جدًا التحقق من نصف قطر الانحناء عند استخدام سلسلة السحب.
عادةً ما يكون لأنابيب البولي يوريثان ضغط تشغيل يبلغ حوالي 10 كجم/سم² في درجة حرارة الغرفة، على الرغم من أن هذا قد يختلف حسب الحجم والطراز. بالنسبة لتطبيقات الضغط العالي، تعتبر الأنابيب المضفرة المصنوعة من البولي يوريثان خيارًا أفضل. تم تصميمه بتصميم ثلاثي الطبقات - البولي يوريثان الخارجي، وتعزيز مجدول من البوليستر الأوسط، والبولي يوريثان الداخلي - مما يوفر مقاومة معززة للضغط والمتانة. بالإضافة إلى ذلك، هذا النوع من أنابيب PU مناسب لنقل الهواء والماء.
مبدأ الاختيار: ضغط الانفجار ≥ 3 × ضغط العمل
تلعب مرونة أنابيب البولي يوريثان دورًا حاسمًا في مساحة التثبيت وحركة المعدات، خاصة عند استخدام أحجام مختلفة مثل أنابيب البولي يوريثان مقاس 6 مم و8 مم. توفر الأقطار الأصغر مثل أنبوب PU مقاس 6 مم نصف قطر انحناء أكثر إحكامًا، مما يجعلها مثالية للتركيبات المدمجة مثل لوحات التحكم أو أنظمة التشغيل الآلي الصغيرة حيث تكون المساحة محدودة. في المقابل، توفر أنابيب PU مقاس 8 مم قدرة تدفق هواء أعلى ويشيع استخدامها في تطبيقات مثل الأدوات الهوائية أو الآلات الأكبر حجمًا، حيث يتطلب كل من المرونة وأداء التدفق. في الأنظمة الديناميكية مثل الأذرع الآلية أو آلات التعبئة والتغليف، تضمن أنابيب البولي يوريثين عالية الجودة حركة سلسة دون الالتواء، مما يؤدي إلى تحسين الكفاءة وإطالة عمر الخدمة. يؤثر اختيار الحجم المناسب بشكل مباشر على أداء النظام وكفاءة التثبيت.

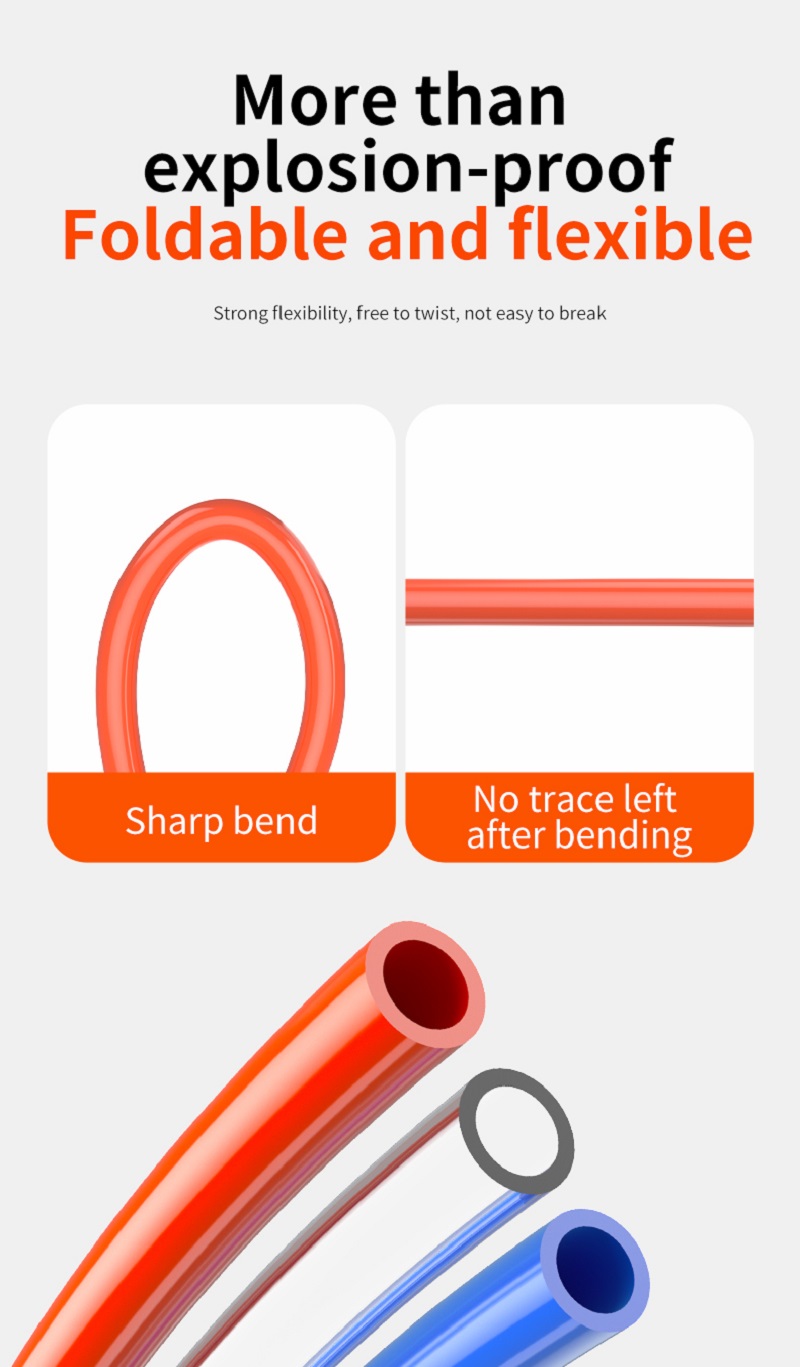

أكثر ليونة، ومقاومة للانحناء، وقادرة على الارتداد بسرعة بعد الانحناء، وأقل عرضة للانسداد أثناء الانحناء، ومتخصصة في أنظمة التشغيل الآلي، وتوجيه المعدات دون تشويش
تتراوح صلابة أنابيب PU عادةً بين 60A و95A، اعتمادًا على صيغة المادة وتطبيقها. 60 أأنبوب بوناعمة وسهلة الانحناء، ومناسبة للمشاهد التي تتطلب حركة متكررة؛ أنبوب PU 95A أصعب ومناسب للحالات التي تتطلب ضغطًا عاليًا أو تثبيتًا طويل الأمد. عند الاختيار، من الضروري الموازنة بين المرونة والصلابة وفقًا للاحتياجات الفعلية.
①. نسبة المواد: تؤثر نسبة الأجزاء الناعمة والصلبة في مادة البولي يوريثين بشكل مباشر على الصلابة، ويمكن أن يؤدي ضبط النسبة إلى تغيير خصائص الأنبوب.
②. المواد المضافة: يمكن أن تؤدي إضافة بعض الحشوات أو الملدنات إلى تغيير الصلابة بشكل كبير، مثل إضافة السيليكا، والتي يمكن أن تزيد من الصلابة.
③. عملية الإنتاج: يمكن أن يكون لمعلمات العملية مثل درجة حرارة البثق ومعدل التبريد أيضًا تأثيرات دقيقة على الصلابة النهائية.
· التطبيق الديناميكي: في سيناريوهات الانحناء المتكررة (مثل إمداد غاز الذراع الميكانيكية)، يوصى باختيار خراطيم تتراوح من 60 أمبير إلى 75 أمبير لتجنب التشقق الناتج عن الإجهاد.
· بيئة الضغط العالي: يوصى باستخدام الأنابيب الصلبة ذات 85 أمبير أو أعلى عند نقل السوائل ذات الضغط العالي لضمان قوة الضغط.
متطلبات مقاومة التآكل: في المواقف التي يوجد فيها سحب أو احتكاك على الأرض، تكون الصلابة المتوازنة التي تبلغ حوالي 80 أمبير أكثر مثالية.
①. تحقق من الصلابة وحدد 85-95A. في الصيف، لا يتم تخفيف صلابة 98A بسهولة عند درجات الحرارة المرتفعة؛ صلابة 95A في الشتاء، لا يمكن تصلبها بسهولة في الشتاء البارد. من السهل أن تغضب؛ صعبة للغاية وعرضة للتشقق
②. قرصة جدار الأنبوب بالتساوي دون أي فقاعات. إذا كان هناك أي شعر مجوف أو مقعر عند قرصه، فهو يعتبر معيبًا
③. تحقق من المرونة. بعد الانحناء 90 درجة، سوف ينتعش في ثوانٍ. إذا كان الارتداد بطيئًا وكانت هناك تجاعيد متبقية، فلا ينبغي استخدامها
④. تحقق من القطر الداخلي وحدد المواصفات المقابلة وفقًا لضغط المعدات. إذا كان القطر الداخلي غير صحيح، فسوف يؤثر ذلك على الطاقة
الهواء المضغوط الصادر من الضواغط يكون ذو درجة حرارة عالية. الاستخدام على المدى القصير جيد، ولكن الاستخدام على المدى الطويل يمكن أن يسبب تورم الأنبوب أو انفجاره. يوصى باستخدامه مع خزانات الهواء والمبردات ومرشحات الهواء.
في ورش العمل، يتم لف أنابيب البولي يوريثان بشكل متكرر وسحبها وقد تتلامس مع السوائل المسببة للتآكل. هذه العوامل يمكن أن تؤدي إلى إتلاف سطح الأنبوب، وتسريع عملية الشيخوخة، وتقصير عمر الخدمة. استبدل الأنابيب في الوقت المناسب أو استخدم أنابيب PU المضفرة ذات الضغط العالي من OLK.
يتضمن الطلاء بالرش درجات حرارة عالية، والدهانات المسببة للتآكل، وسحب الأنبوب تحت الضغط، مما قد يؤدي إلى انفجاره. اتبع مخطط ضغط درجة حرارة الأنبوب، وحافظ على الضغط ضمن الحدود الآمنة، وفكر في استخدام OLK المجدول عالي الضغطأنابيب بو.
يمكن توصيل جميع الوصلات المستقيمة العادية والانحناءات والمحملات
نعم، يمكن تخصيص لون الأنبوب الهوائي والعلامات الموجودة عليه
