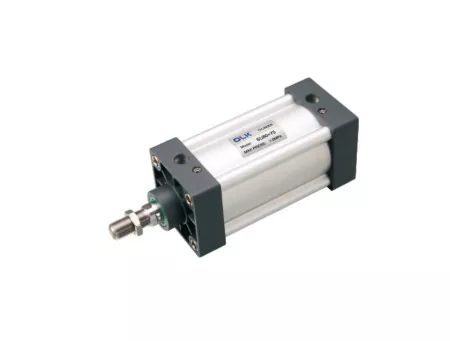

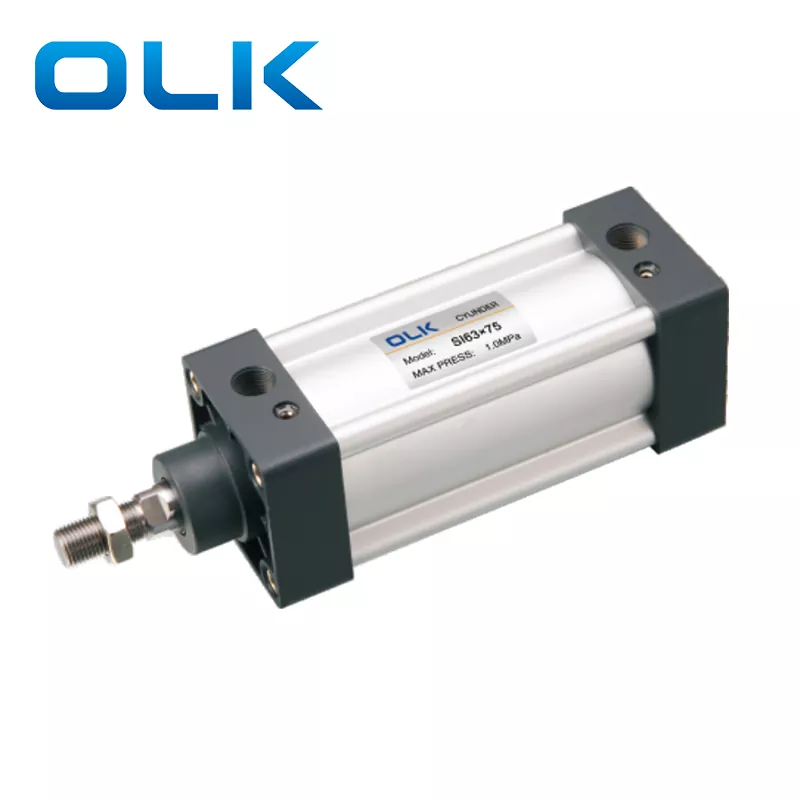

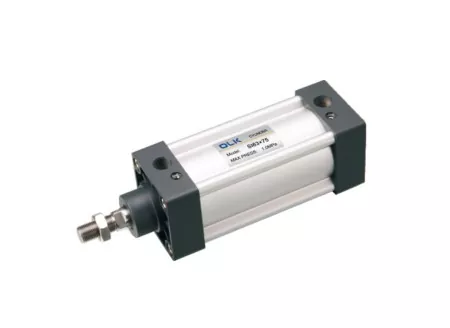

أسطوانة الهواء القياسية ISO15552 من سلسلة SI متوفرة في ثلاثة أنواع: قياسية مزدوجة الفعل، SID مزدوجة القضيب مزدوجة الفعل، وSIJ مزدوجة القضيب مزدوجة الفعل مع شوط قابل للتعديل. إنها تتوافق مع معيار ISO 15552، مما يعني أن أبعاد تركيبها أكبر مناسطوانات هوائية SUمن نفس الحجم. الملحقات الثابتة غير قابلة للتبديل وهي متوافقة فقط مع مواصفات ISO 15552 (ISO 6431 سابقًا).
1.IS015552 (الأصلي IS06431) اسطوانة هوائية قياسية؛
2. يتكون ختم المكبس من هيكلين مانعين للتسرب في اتجاه واحد على شكل حرف Y، ويتميزان بوظيفة التعويض وعمر الخدمة الطويل وضغط بدء التشغيل المنخفض،
3. أنبوب الألومنيوم على شكل 米 بدون قضيب ربط يتمتع بمقاومة جيدة للتآكل؛
4. تعديل المخزن المؤقت للأسطوانة سلس وثابت:
5. الأسطوانات والملحقات للتركيب بعدة مواصفات اختيارية.

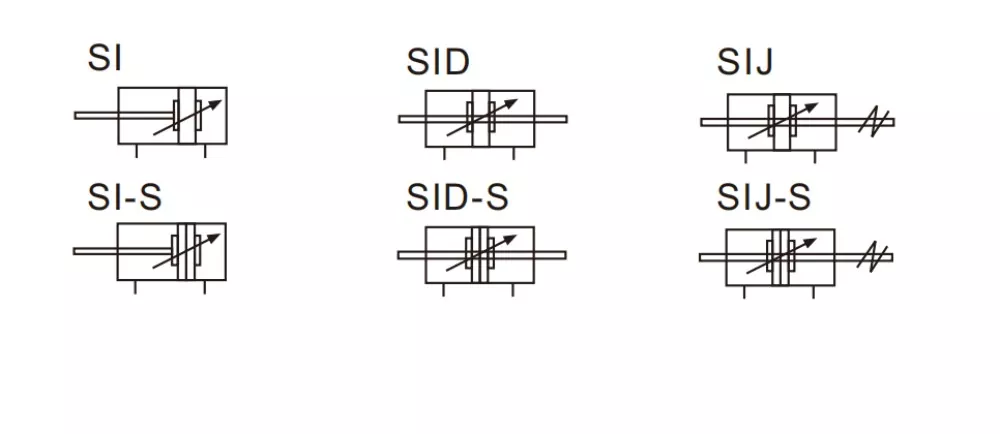

رمز اسطوانة الهواء القياسية ISO15552 من سلسلة SI:
|
رمز الطلب |
|
|||||||||
|
و |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
سيد |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
يقول |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
نموذج |
حجم التجويف |
مادة القضيب |
|
سكتة دماغية |
|
السكتة الدماغية قابلة للتعديل |
مغناطيس |
نوع التركيب |
مادة الختم |
نوع الموضوع |
|
SI: نوع التمثيل المزدوج |
|
فارغ: فولاذ كربوني متوسط |
|
|
|
10:10 ملم |
فارغة: بدون مغناطيس |
|
فارغة: تي بي يو |
فارغ :PT(55°) |
|
SID: نوع قضيب مزدوج |
|
ج: SUS420J2 |
|
|
|
20:20 ملم |
س: مع المغناطيس |
ح: فيتون |
ز:ز (55 درجة) |
|
|
ما هي العلامة التجارية التي يمكن أن تحل محل أسطوانات SI؟ |
|
ب:SUS304 |
|
|
|
30:30 ملم |
|
ن:نبر |
T: معاهدة عدم الانتشار (60 درجة) |
|
|
حجم التجويف (مم) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
وضع التمثيل |
التمثيل المزدوج |
|||||||||
|
وسط العمل |
الهواء النظيف |
|||||||||
|
شكل ثابت |
و |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
سيد |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
يقول |
||||||||||
|
ضغط العمل |
0.1-1.0 ميجا باسكال (14-145 رطل لكل بوصة مربعة) |
|||||||||
|
إثبات الضغط |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|||||||||
|
نطاق درجة حرارة العمل |
'-20-80 درجة مئوية |
|||||||||
|
استخدام نطاق السرعة |
30-800 |
30-500 |
||||||||
|
وضع التخزين المؤقت |
عازلة قابلة للتعديل |
|||||||||
|
مسافة التخزين المؤقت (مم) |
27 |
30 |
36 |
40 |
50 |
|||||
|
حجم المنفذ |
بي تي1/8 |
بي تي1/4 |
PT3/8 |
بي تي1/2 |
PT3/4 |
|||||
الأسطوانات الهوائية SI vs SU: الاختلافات الرئيسية ومقارنة المواصفات
|
نموذج: |
هم
|
و
|
|
معيار |
اسطوانة سلسلة SU : جيس / إيرتاك |
اسطوانة سلسلة SI: ISO1552 (ISO6431) |
|
البلدان/المناطق المطبقة |
تستخدم في الغالب في المعدات الآسيوية (خاصة معدات النظام التايوانية واليابانية) |
تستخدم في الغالب في المعدات الأوروبية والأمريكية وخطوط إنتاج الأتمتة |
|
البعد التثبيت |
مدمج |
أكبر |
|
حجم التجويف |
32-400 |
32-200 |
|
الملحقات الثابتة |
الملحقات متوافقة معسلسلة SC تعمل بالهواء المضغوط |
سلسلة ISO6431 (DNC, SI, SAI, SE) زيادة الروابط الداخلية للمنتجات |
|
الاختلافات بين فتحات التركيب القياسية الأوروبية واليابانية |
أبعاد الغطاء النهائي (مواضع فتحة التثبيت، حجم رأس الأسطوانة، حجم ذيل الأسطوانة) طول خيط قضيب المكبس هيكل الأخدود الداخلي لملف الاسطوانة الاختلافات بين فتحات التركيب القياسية الأوروبية واليابانية لا يمكن تبديل أسطوانة الهواء المضغوط SU وأسطوانة الهواء SI، والملحقات (كاليفورنيا /أقواس القدم CB,الشفاه FA,TC-M، الرؤوس المشتركة) غير متوافقة |
|
ما هي العلامة التجارية التي يمكن أن تحل محل أسطوانات SI؟
يمكن أن تحل أسطوانات SI محل أسطوانات سلسلة SI من AIRTAC. ومع ذلك، يرجى ملاحظة أن AIRTAC قد أوقفت سلسلة SI. نموذجهم البديل الجديد يسمى أسطوانة الهواء من سلسلة SAI، والتي لها نفس الوظيفة ونفس أبعاد التركيب.
ما هي الاختلافات بين سلسلة SAI الجديدة وأسطوانة الهواء القياسية القديمة من سلسلة SI؟
تتميز أسطوانات SAI الجديدة بأخاديد خارجية لتركيب المستشعر، مما يجعل تركيب المستشعر سريعًا ومريحًا.
ما هو نوع الاسطوانة SI؟
SI عبارة عن أسطوانة هواء قياسية.
