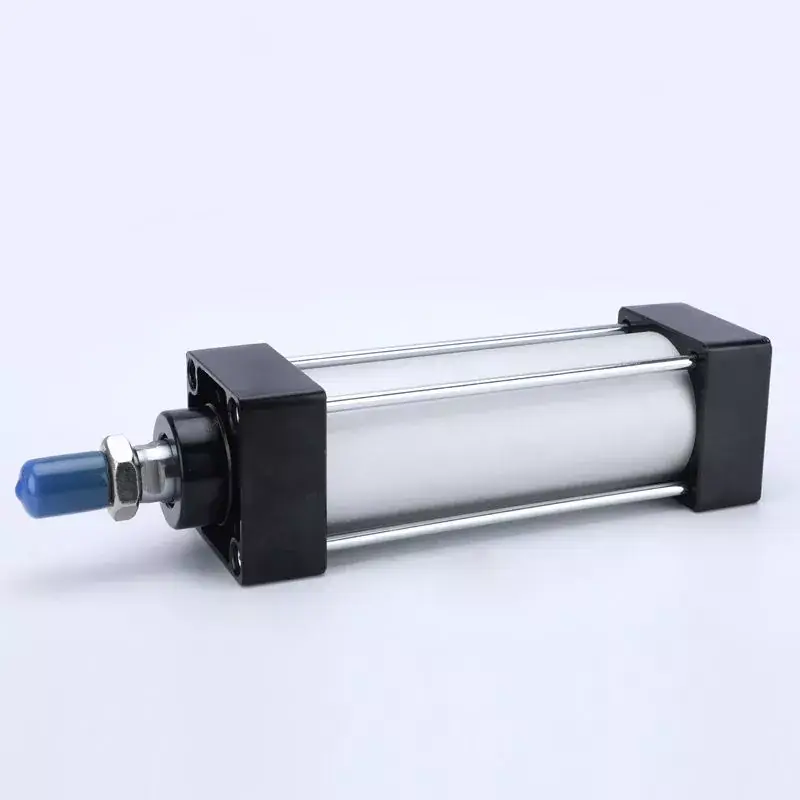

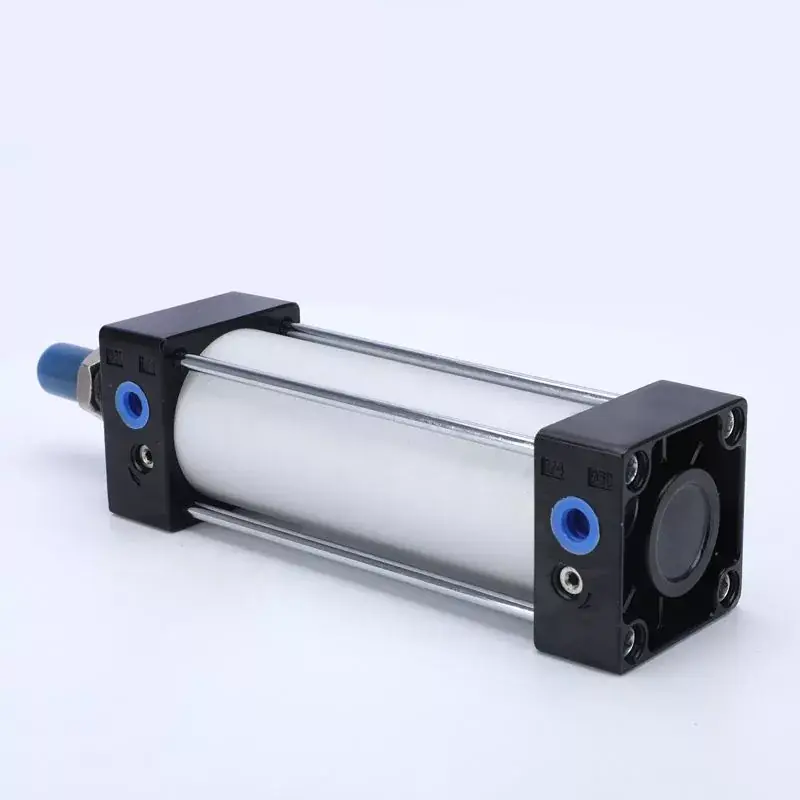

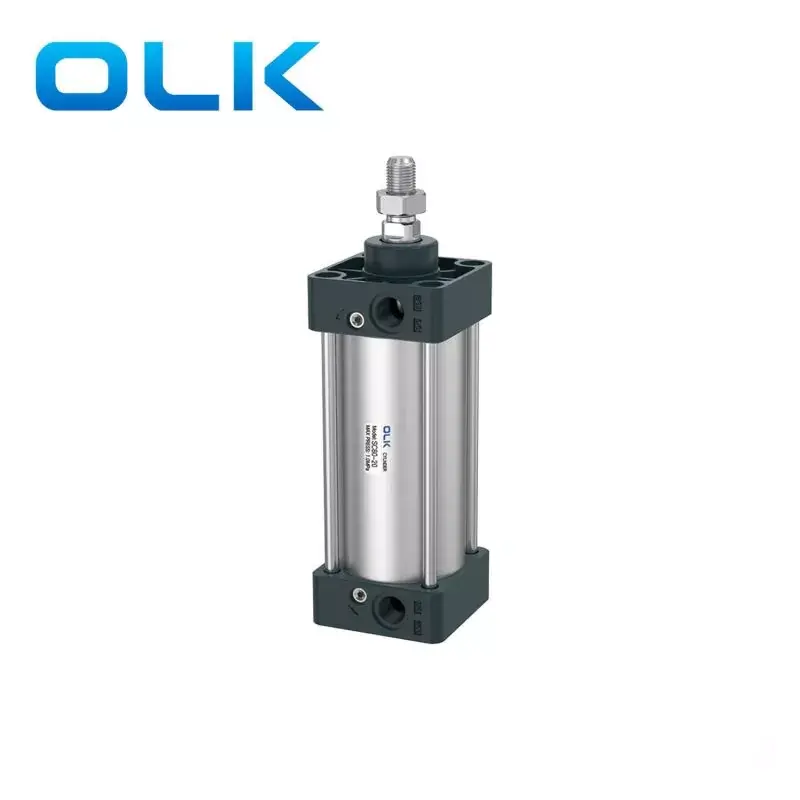

اسطوانة قياسية من سلسلة SC

ماجنت

SC: اسطوانة قياسية مزدوجة التمثيل

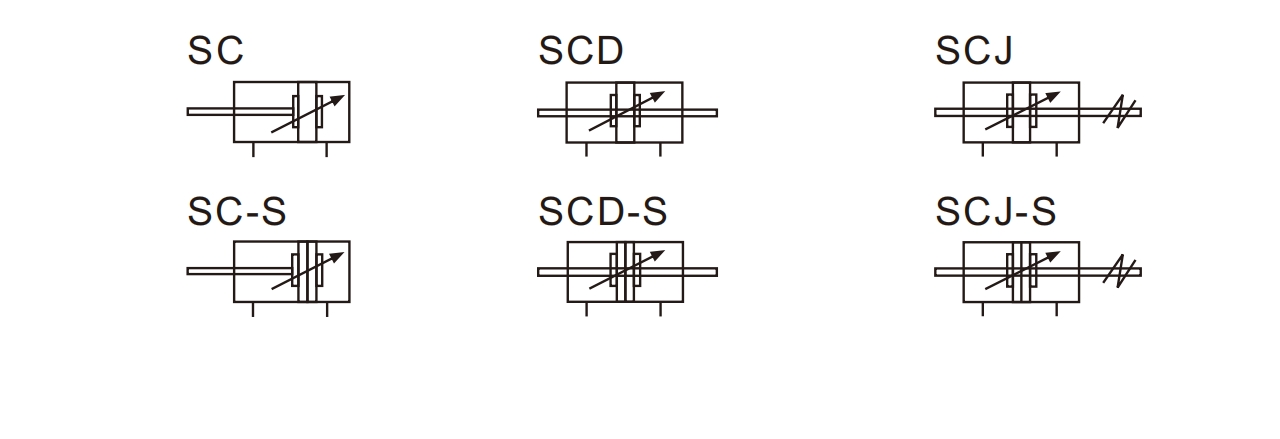

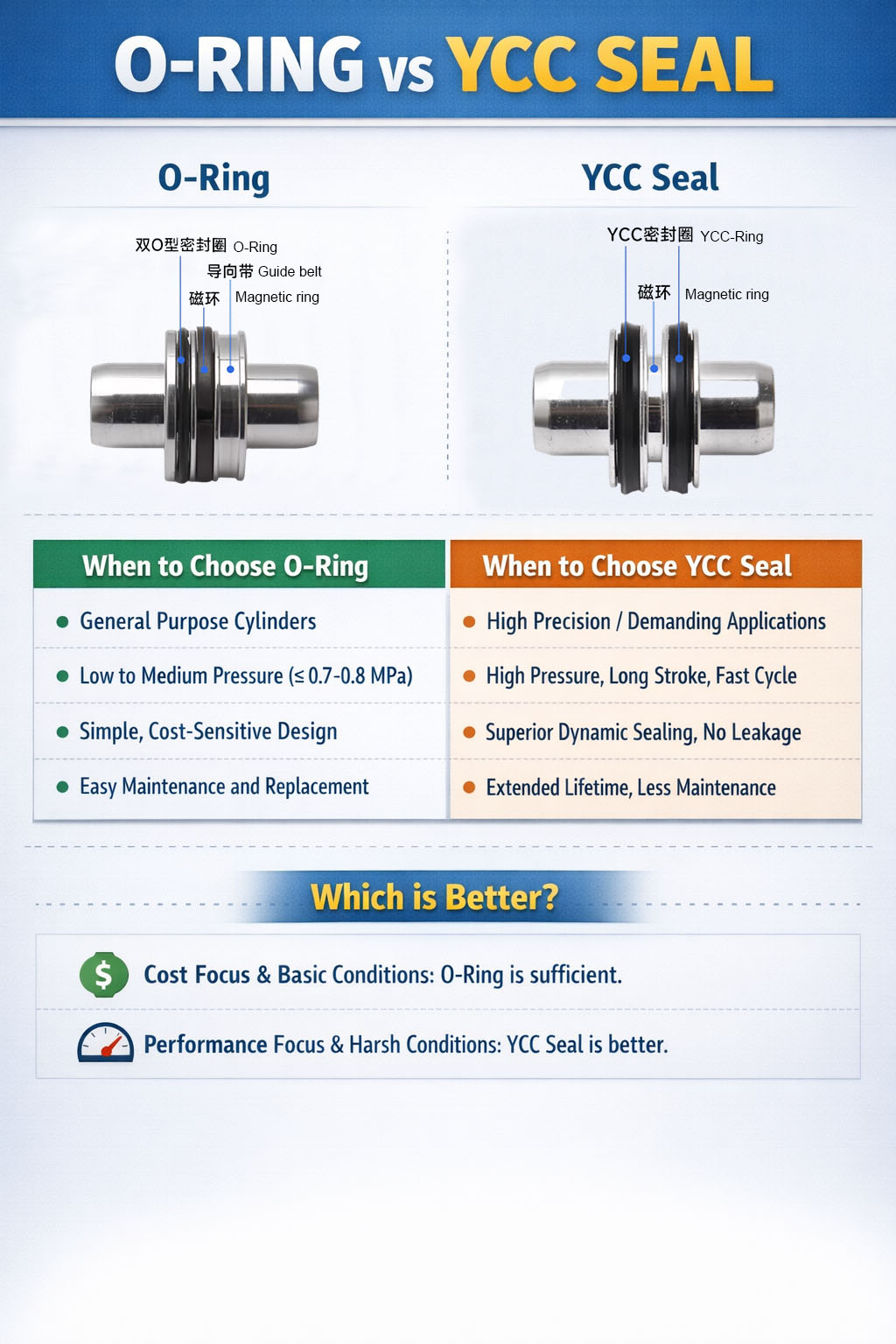

رمز الختم

حجم التجويف (مم)

   32

   40

   50

   63

   80

   100

وضع التمثيل

التمثيل المزدوج

وسط العمل

الهواء النظيف

ضغط العمل

0.1-1.0 ميجا باسكال (14-145 رطل لكل بوصة مربعة)

إثبات الضغط

1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)

نطاق درجة حرارة العمل

'-20-80 درجة مئوية

30-800

وضع التخزين المؤقت

قابل للتعديل

مسافة التخزين المؤقت (مم)

21

28

29

حجم المنفذ

بي تي1/8

بي تي1/4

بي تي 3/8

بي تي1/2

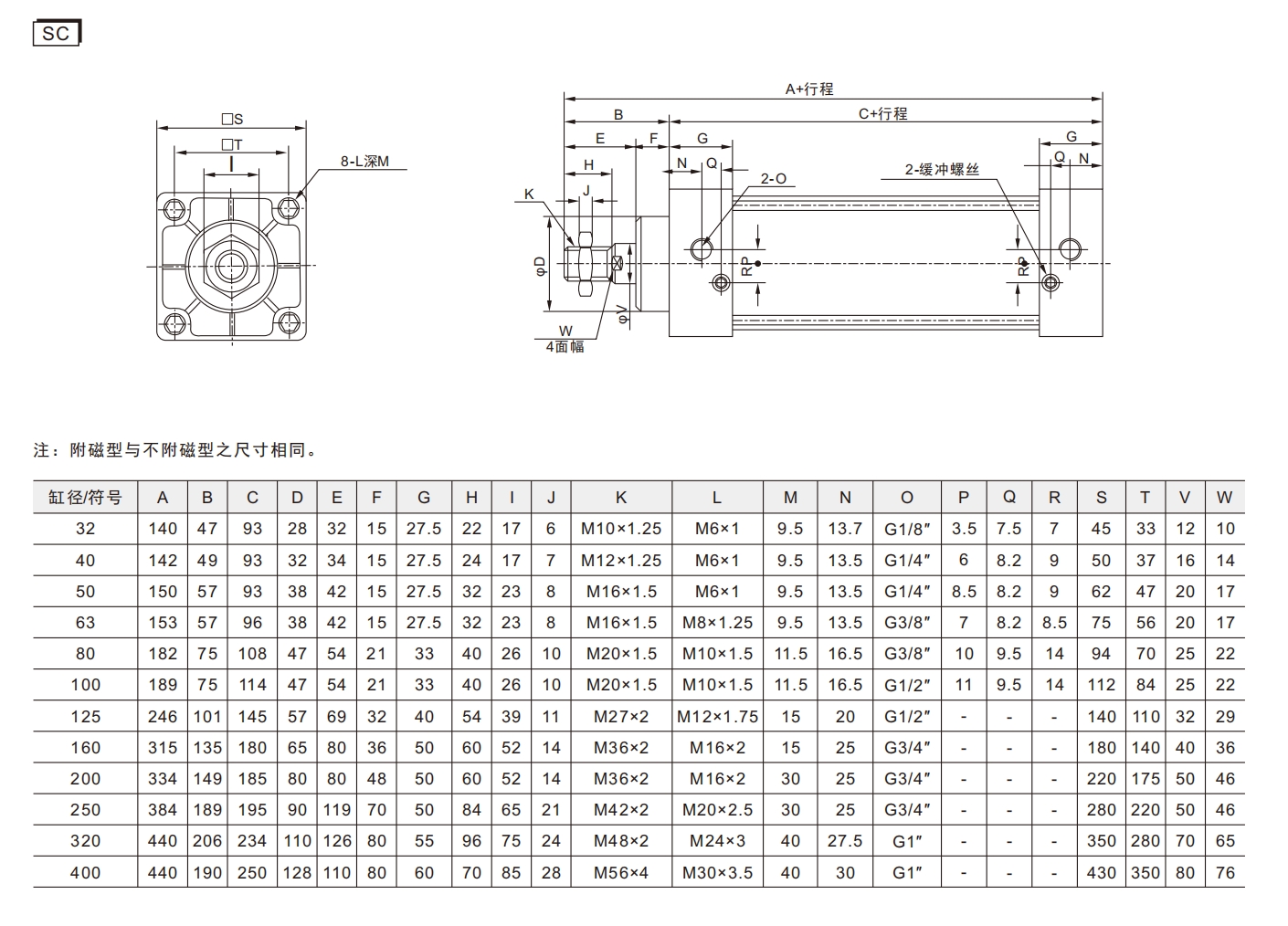

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

V

W

32

140

47

93

28

32

15

27.5

22

17

6

M10X1.25

M6X1

9.5

13.7

G1/8''

3.5

7.5

7

45

33

12

10

40

142

49

93

32

34

15

27.5

24

17

7

M12X1.25

M6X1

9.5

13.5

G1/4''

6

8.2

9

50

37

16

14

50

150

57

93

38

42

15

27.5

32

23

8

M16X1.5

M6X1

9.5

13.5

G1/4''

8.5

8.2

9

62

47

20

17

63

153

57

96

38

42

15

27.5

32

23

8

M16X1.5

M8X1.25

9.5

13.5

G3/8''

7

8.2

8.5

75

56

20

17

80

182

75

108

47

54

21

33

40

26

10

M20X1.5

M10X1.5

11.5

16.5

G3/8''

10

9.5

14

94

70

25

22

100

189

75

114

47

54

21

33

40

26

10

M20X1.5

M10X1.5

11.5

16.5

G1/2''

11

9.5

14

112

84

25

22

125

246

101

145

57

69

32

40

54

39

11

M27X2

M12X1.75

15

20

G1/2''

-

-

-

140

110

32

29

160

315

135

180

65

80

36

50

60

52

14

M36X2

M16X2

15

25

G3/4 ''

-

-

-

180

140

40

36

200

334

149

185

80

80

48

50

60

52

14

M36X2

M16X2

30

25

G3/4 ''

-

-

-

220

175

50

46

250

384

189

195

90

119

70

50

84

65

21

M42X2

M20X2.5

30

25

G3/4 ''

-

-

-

280

220

50

46

320

440

206

234

110

126

80

55

96

75

24

M48X2

M24X3

40

27.5

جي 1 ''

-

-

-

350

280

70

65

400

440

190

250

128

110

80

60

70

85

28

M56X4

M30X3.5

40

30

جي 1 ''

-

-

-

430

350

80

76
