يتيح صمام التحكم في الزر الميكانيكي التحكم الدقيق في معدلات تدفق السوائل ، مما يجعله خيارًا مثاليًا للتطبيقات التي تتطلب التحكم الدقيق للسوائل. يتميز الصمام بعنصر تحكم في الزر الميكانيكي ، والذي يوفر واجهة موثوقة وسهلة الاستخدام لضبط معدلات تدفق السوائل.
صمام الاتجاه الميكانيكي هو نوع من الصمام الذي لا يحتاج إلى إشارة كهربائية. ولكنه يعتمد على القوة الميكانيكية للتحكم في التخزين المؤقت. وفقًا لوضع عمل التشغيل ، يمكن تصنيفه إلى النوع الأساسي ، ونوع المفعول المباشر ، ونوع الأسطوانة ، ونوع الأسطوانة الجانبية ، ونوع أسطوانة الرافعة ، ونوع قضيب قابل للتعديل ، ونوع أسطوانة ذراع قابل للتعديل ، ومن خلال النوع. يتم تطبيقه بشكل شائع في العمليات المستمرة ، والمعدات الآلية للغاية ، والحد من إجراءات آلات خط الإنتاج.
|
رمز |
نوع الصمام |
طريقة التشغيل |
سمات |
طلب |
نموذج الصمام الميكانيكي OLK |
|
|

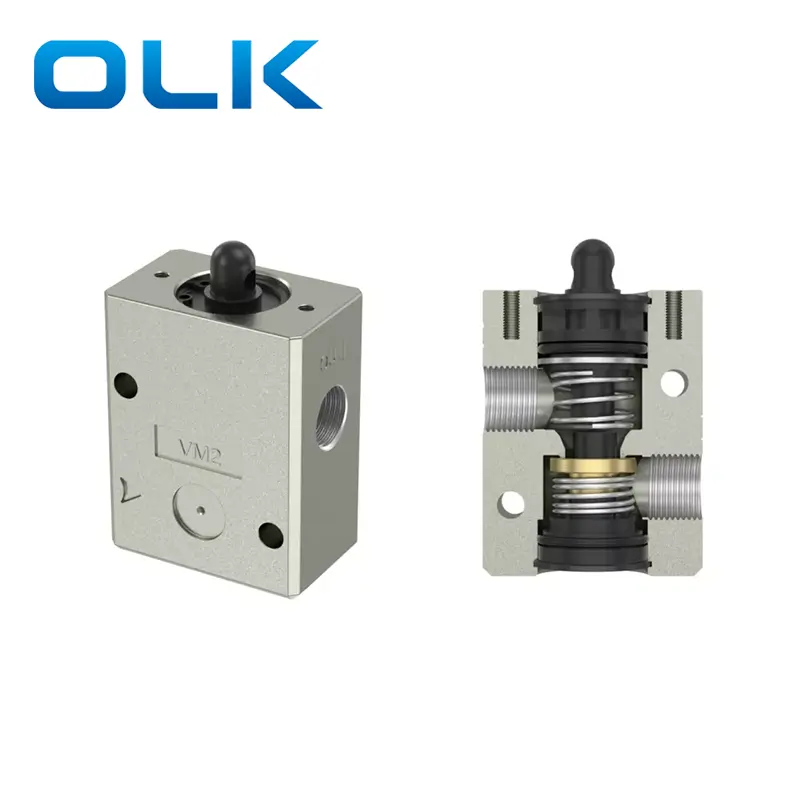

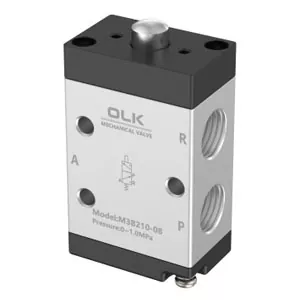

النوع الأساسي الصمام الميكانيكي |
أعد ضبط قلب الصمام عندما لا توجد قوة خارجية ؛ عندما يتم الضغط على قضيب الدفع بالقوة الخارجية ، يتصل قضيب الدفع بجوهر الصمام ويختم منفذ R ، ثم ادفع لب الصمام لجعل P-A متصلاً |
عملية بسيطة ، قم بالضغط للتبديل ، وإطلاقها لإعادة التعيين |
شائع الاستخدام للمعدات الرنم والتحكم اليدوي ومفتاح الحد البسيط |
JMJ-00,JM322,MV522,MV322,MOV321,CM3B,VM131-01-00,VM133-M5-001,VM230-02-00,VM430-01-00,S3B-M5,S3B-06,M3B-08,M3B-110-06,M3B-210-06,M3B-210-08,M5B-110-06,M5B-210-06,M5B-210-08,XQ250610,XQ230610,XQ250410,XQ230410, |
|
|

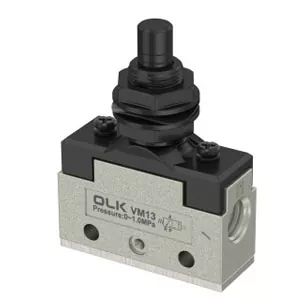

صمام طبعة ميكانيكي مستقيم |
القوة المباشرة على التخزين المؤقت |
لا يمكن تحمل قوة محورية عالية |
· التشغيل عندما تسقط قطعة العمل من الأعلى إلى الأسفل.
· آلية الرفع العمودي تكتشف الموضع النهائي. · اكتشاف الحد الأعلى. |
VM130-01-05 ، VM132-M5-05 |
|
|

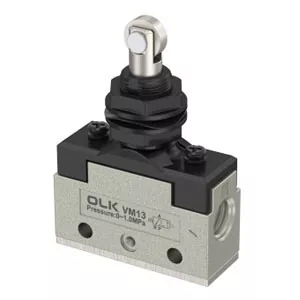

صمام RollerPlungermermermechanic |
يضاف بكرة في الجزء العلوي من قضيب الدفع من الصمام. جعل كتلة الاصطدام ملامسة بشكل عرضي على طول الأسطوانة ، ثم تنقل الأسطوانة القوة إلى قضيب الدفع |
صمام رافعة الأسطوانة مع زاوية الزناد المرنة ذراع الأسطوانة القابلة للتعديل وقدرة على التكيف القوية. تقويس القوة على التخزين المؤقت ، يمتد عمر الصمام ، أكثر موثوقية |
يستخدم عادة لنقل الخط والأدوات التلقائية والكشف عن السكتة الدماغية والتحكم في الحد. |
CM3V-06 ، VM130-01-06 ، S3V-M5 ، S3V-06 ، S3V-08 ، |
|
|

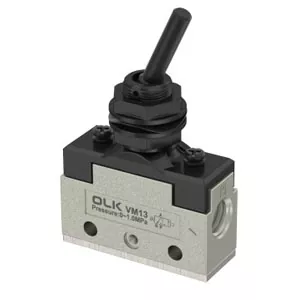

تبديل صمام رافعة |
اسحب thetoggle leverleft واليمين باليد لتبديل جوهر الصمام بين وضعين ، وذلك لتحقيق التشغيل/العكس |
تبديل تصميم رافعة للتبديل المتكرر |
أدوات الأدوات الهوائية ، معدات الإنتاج الصغيرة ، مرحلة تكليف المعدات ، لعمل أسطوانة التبديل اليدوي |
CM3Y-06 ، VM130-01-08 |
|
|

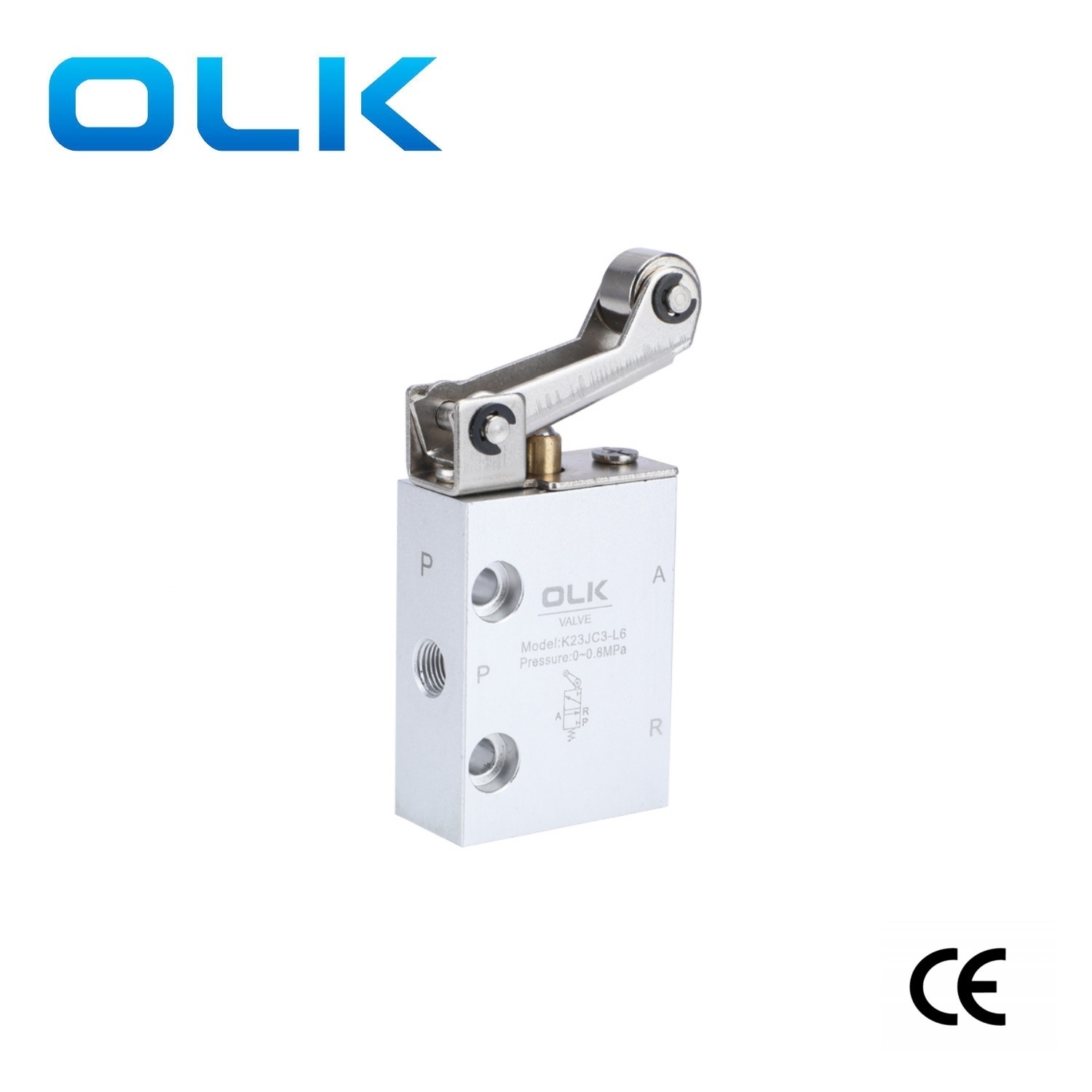

صمام ميكانيكي رافعة الأسطوانة |
استخدم الرافعة لزيادة الضغط الهبوطي لقضيب الدفع |
الزناد ثنائي الاتجاه: يقع الأسطوانة في الجزء العلوي من جسم الصمام ، ويمكن للحركة الميكانيكية على كلا الجانبين أن تؤدي إلى الصمام. مناسبة للحركة المتبادلة: مناسبة بشكل خاص لجدول الشريحة الخطية وكلا طرفي قضيب الدفع لإشارات الإشارات أثناء الحركة المتبادلة. |
حد السفر لخط الإنتاج ، الكشف التلقائي المتبادل والارتباط الميكانيكي. |
JMJ-07,JM322R(JM-07),MV522R(MV-09),MV322R,MOV321R(MOV-02),CM3R,VM131-01-01,VM133-M5-01,VM230-02-01,VM430-01-01,S3R-M5,S3R-06,S3R-08,M3R-110-06,M3R-210-06,M3R-210-08,M5R-110-06,M5R-210-06,M5R-210-08,K23JC3-L6,XQ250612,XQ230612,XQ250412,XQ230412,S3R-M5,S3R-06,S3R-08,M3L-110-06,M3-210-06,M3L-210-0 |
|
|

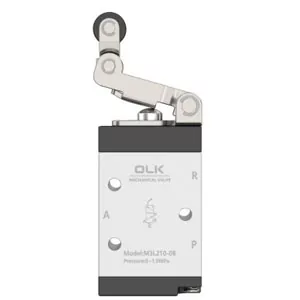

طريقة واحدة من نوع رافعة الأسطوانة الصمام الميكانيكي |
عندما تتحرك كتلة التصادم الميكانيكية للأمام ، يتم الضغط على جوهر الصمام. تمر كتلة الاصطدام عبر الأسطوانة ، ويعود صمام الصمام إلى قوة الربيع. عند إرجاع كتلة التصادم ، حيث يمكن ثني الرافعة الصغيرة في الرأس ، لا يتحرك قلب الصمام عند عودة الأسطوانة ، ولا ينعكس الصمام. |
يتم استخدام إشارة نبض إخراج المخرج للصمام للتخلص من إشارة العقبة في الحلقة لتبسيط الحلقة |
ترتيبات للحد من اتجاه الحركة ، على سبيل المثال السماح لقطعة العمل بدفع الزناد في اتجاه واحد فقط.
· نظام التغذية التلقائي لمنع التشغيل في حالة الحركة العكسية.
· أماكن التحكم في السلامة لتقليل خطر سوء الفعل. |
JMJ-08L ، JM-08L ، MV522L ، MV322L ، CM3L ، VM131-01-02 ، VM133-M5-02 ، VM230-02-02S ، VM430-01-02S ، s 3L-M5 ، S3L-06 ، S3L-08 ، M3L-110-06 ، M3L-210-06 ، M3L-210-08 ، M5L-110-06 ، M5L-210-06 ، M5L-210-08 ، |
OLK هي شركة مصنعة للهواء المضغوط مع أوسع نطاق من الصمامات الميكانيكية والأسهم الكبيرة للتسليم السريع. مع 22 عامًا من الخبرة الفنية ، يقدم فريق OLK خدمة OEM/ODM. يمكننا تخصيص أجسام الصمامات ، وتقديم خيارات زر مختلفة ، وإضافة شعار Laser UV للعلامة التجارية الأكثر دقة.
عند استخدام صمام ميكانيكي ، يكون لسطح التلامس لكتلة التصادم والأسطوانة زاوية إمالة 30 درجة أو 45 درجة. يختلف الحد الأقصى لسرعة كتلة التصادم لآليات التشغيل المختلفة ، والتي يجب مراعاتها.
· يجب أن يتجاوز وقت كتلة الأسطوانة للضغط على الصمام الميكانيكي وقت تبديل الصمام الميكانيكي ، وبالتالي لا يمكن أن تكون سرعة الأسطوانة سريعة جدًا ؛ إذا كان سريعًا جدًا ، فيجب زيادة طول كتلة التصادم.
· لا تستخدم الصمامات الميكانيكية كما توقف.
