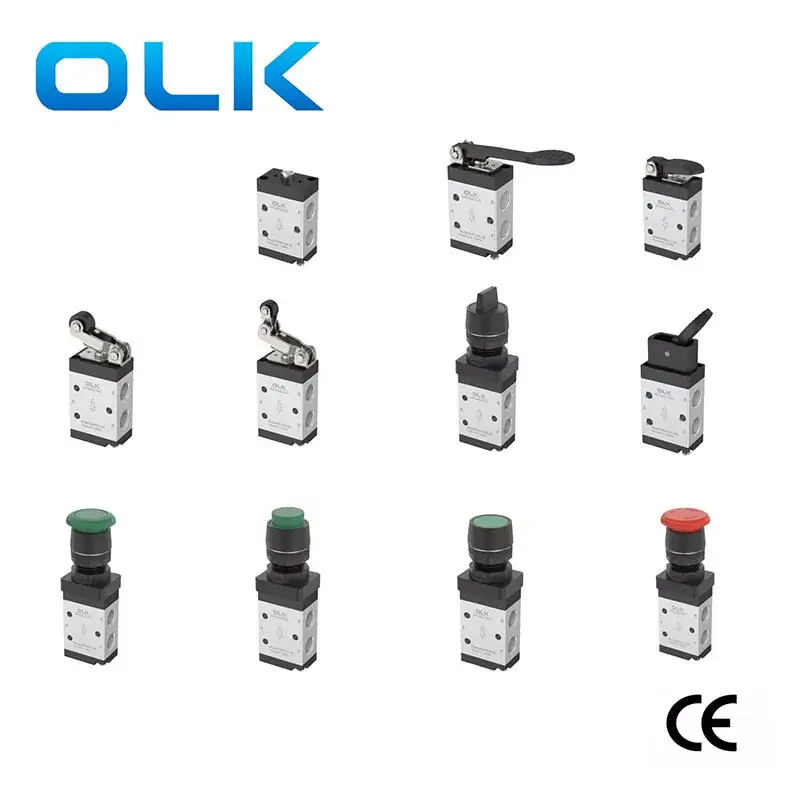

يحتوي الصمام الميكانيكي ذو الاتجاه 3/2 من سلسلة ouleikai M3 على حالتين تشغيل و3 اختيارات للمسار. صمام ميكانيكي M3 مناسب لسيناريوهات التحكم الهوائي المختلفة. لا تتأثر قوة التحكم في الصمام الميكانيكي M3 بهيكل المكبس بضغط العمل. مستقرة وموثوقة ودائمة، ومناسبة لبيئات العمل المستقرة على المدى الطويل، مثل التحكم الهوائي في خطوط الإنتاج الآلية مثل خطوط التجميع وخطوط التعبئة والتغليف.
رمز:
رمز الطلب
M3
مساءً
210
06
R
مسلسل

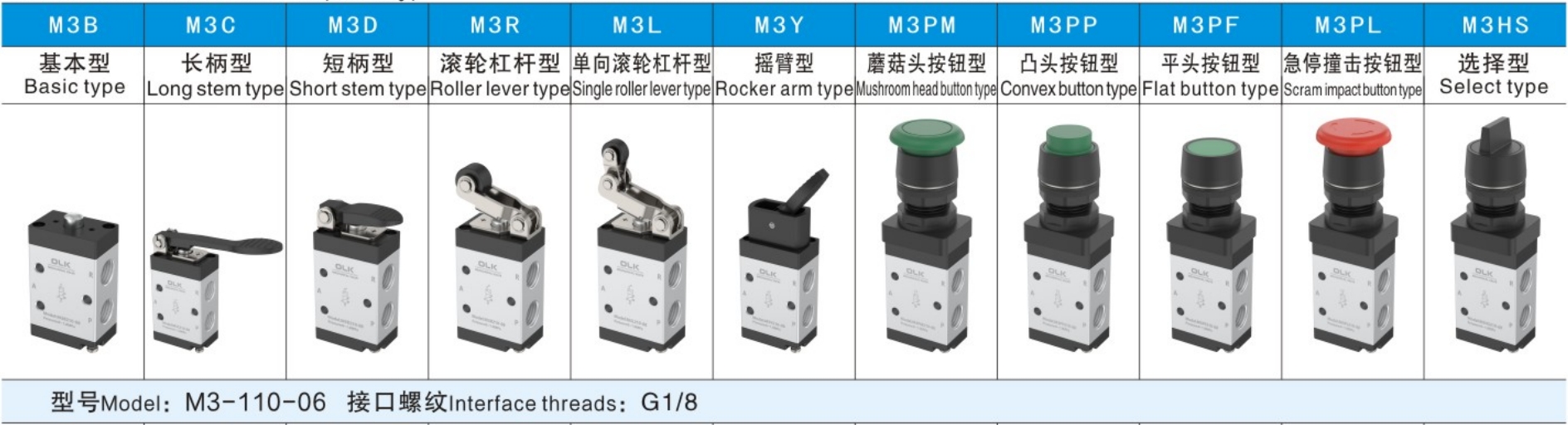

نوع الزر
شفرة
حجم المنفذ
لون الزر
M3: Mseries 2 موضع 3 اتجاهات

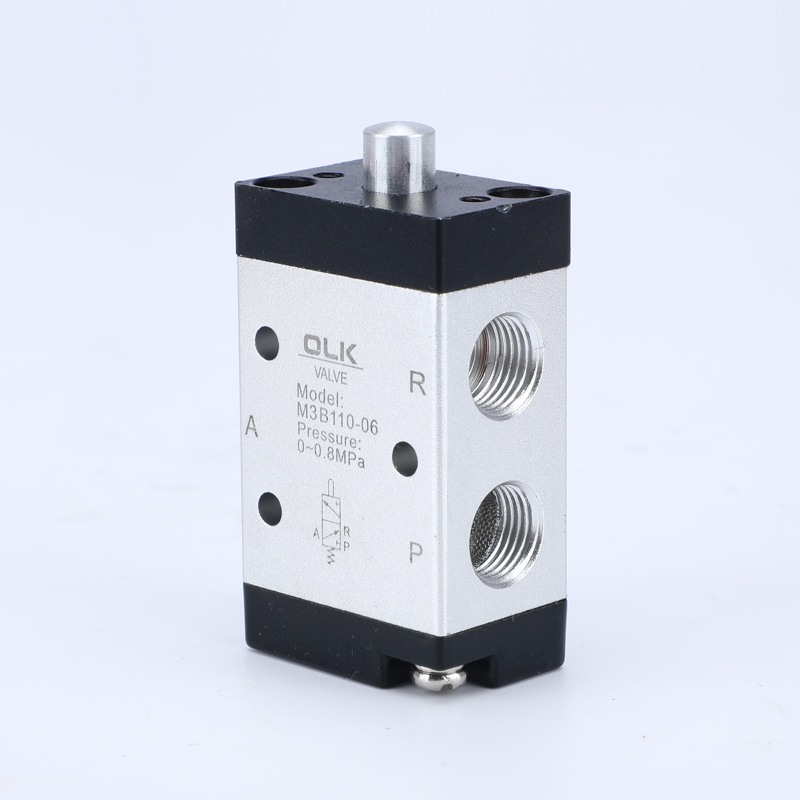

ب: النوع الأساسي (M3B)
110:110 سلسلة تحكم واحدة
100:06:G1/8
بل: أحمر

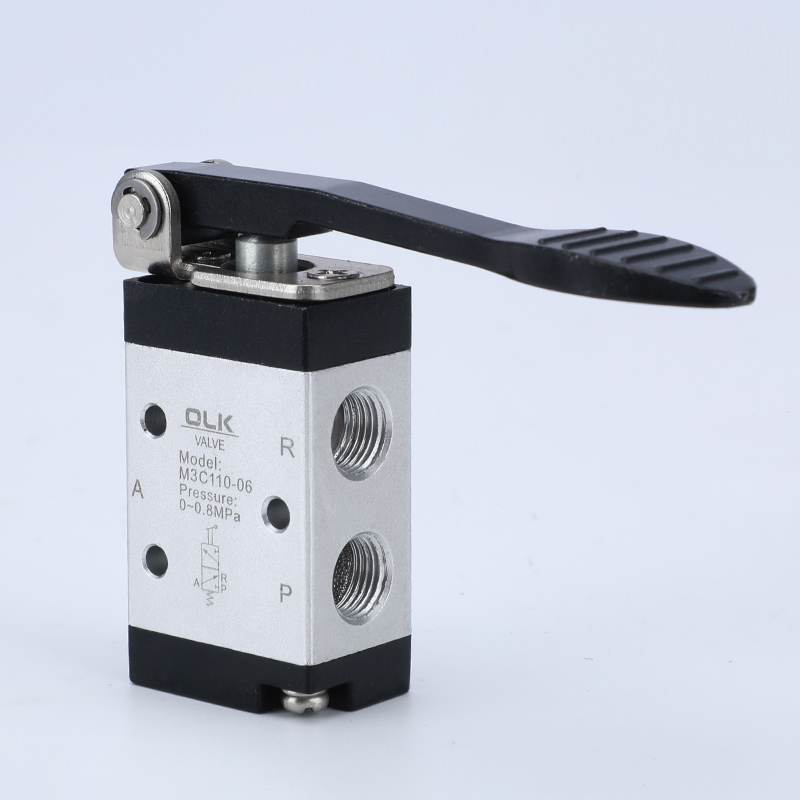

ج: نوع المقبض الطويل (M3C)
210:210 سلسلة تحكم واحدة
200:06:G1/8
PP/PF/PM/HS: أحمر أخضر أسود

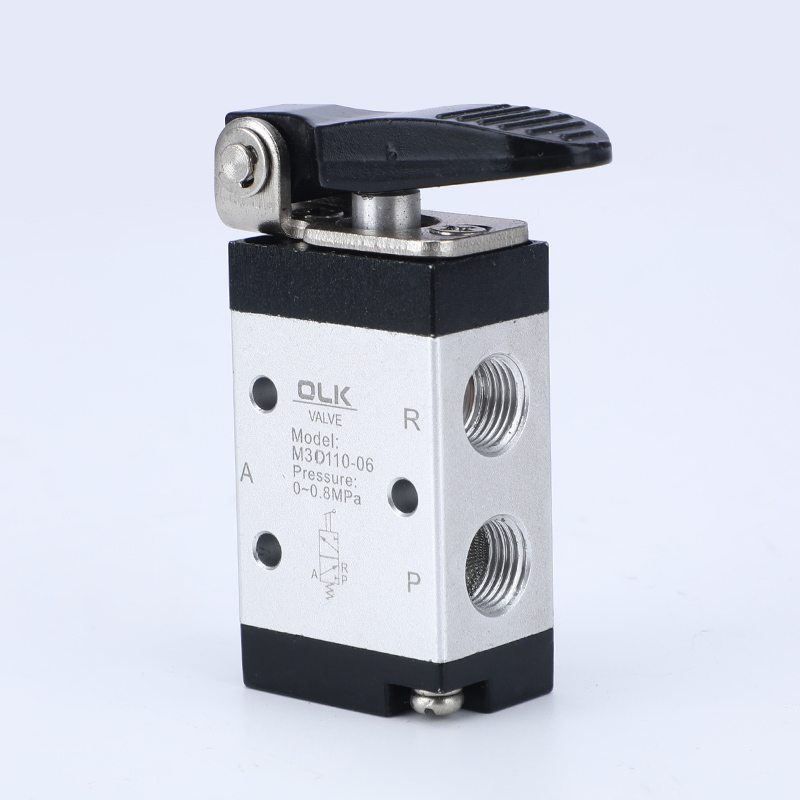

د: نوع المقبض القصير (M3D)
200:08:G1/4

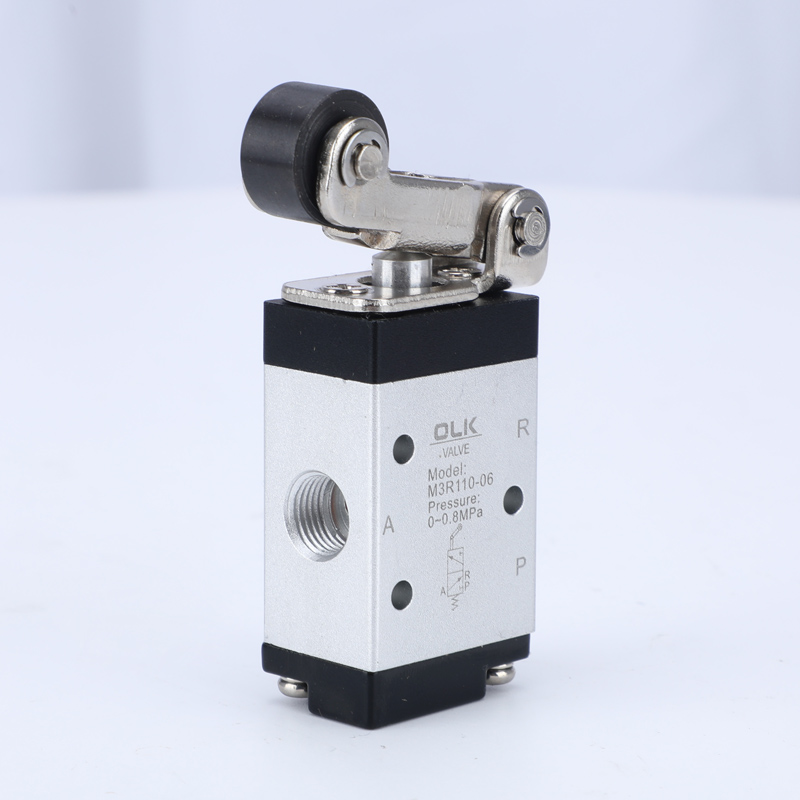

R: نوع الرافعة الدوارة (M3R)

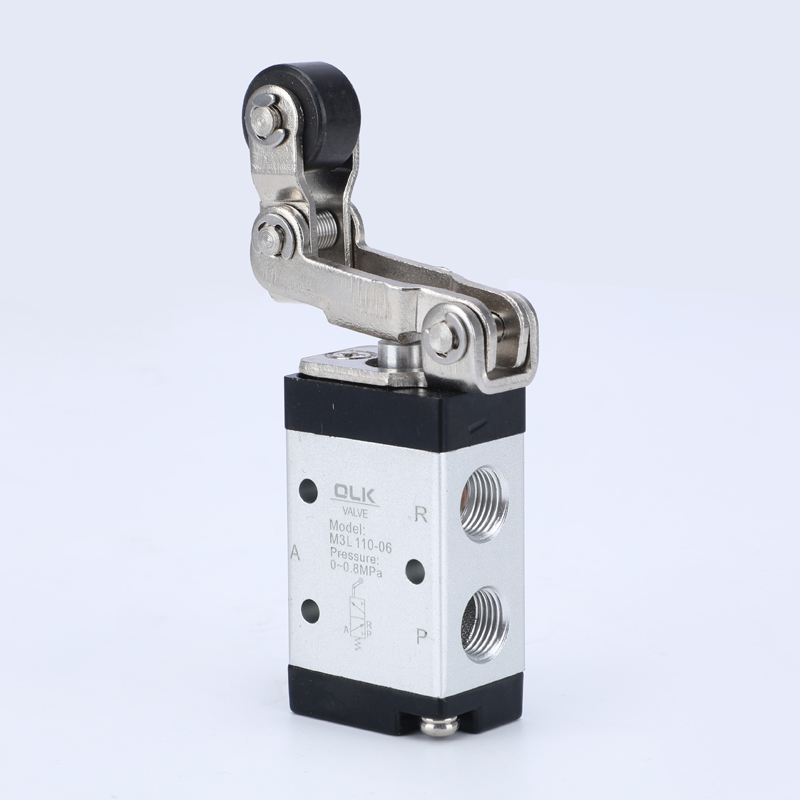

L: نوع الرافعة الدوارة أحادية الاتجاه (M3L)

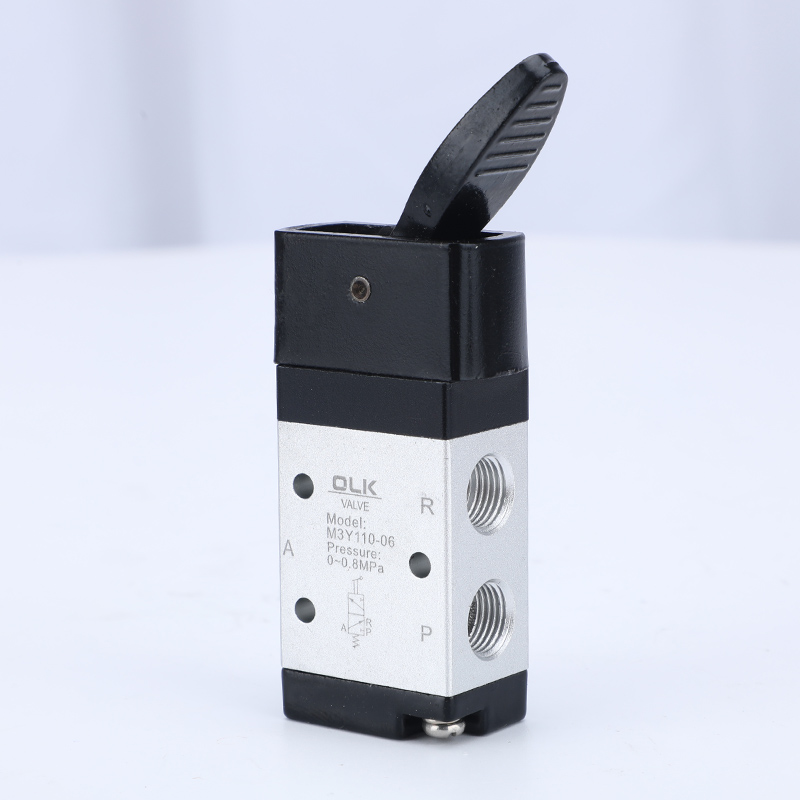

Y: نوع الذراع الروك (M3Y)

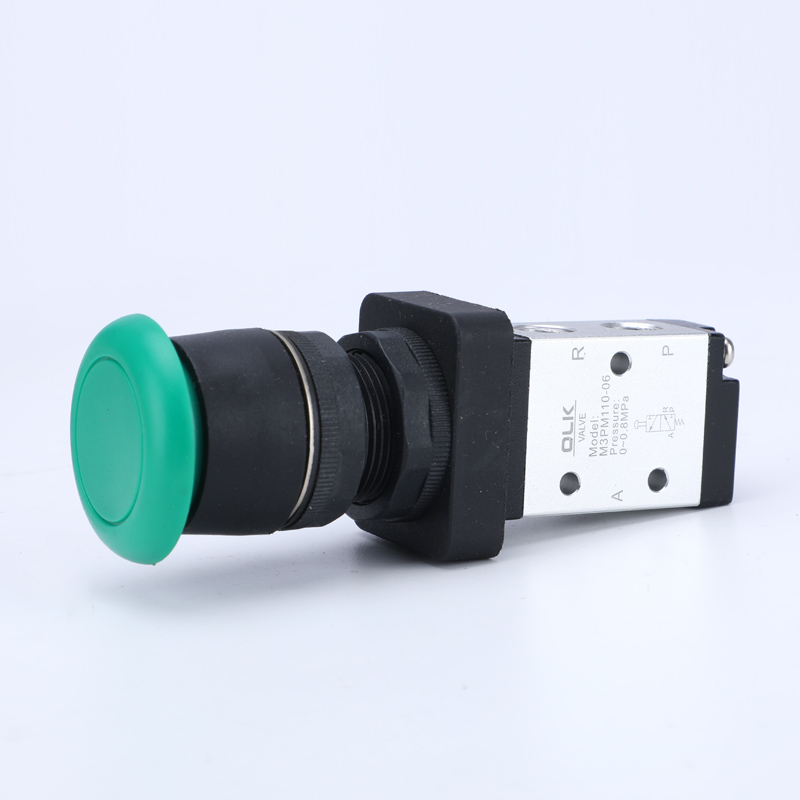

PM: نوع زر رأس الفطر (M3PM)

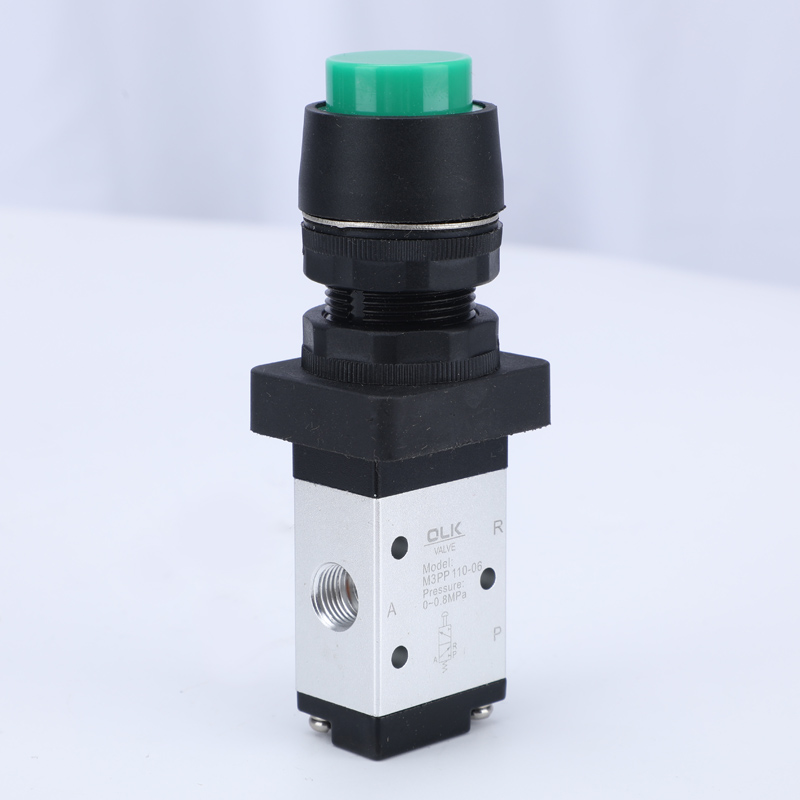

PP: نوع زر الرأس المرتفع (M3PP)

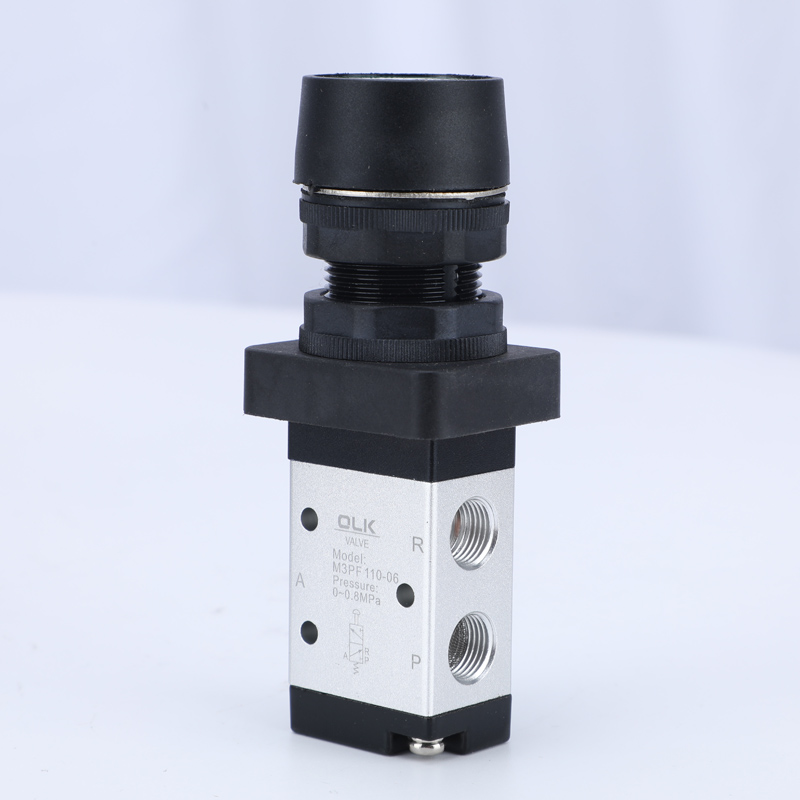

PF: نوع زر الرأس المسطح (M3PF)

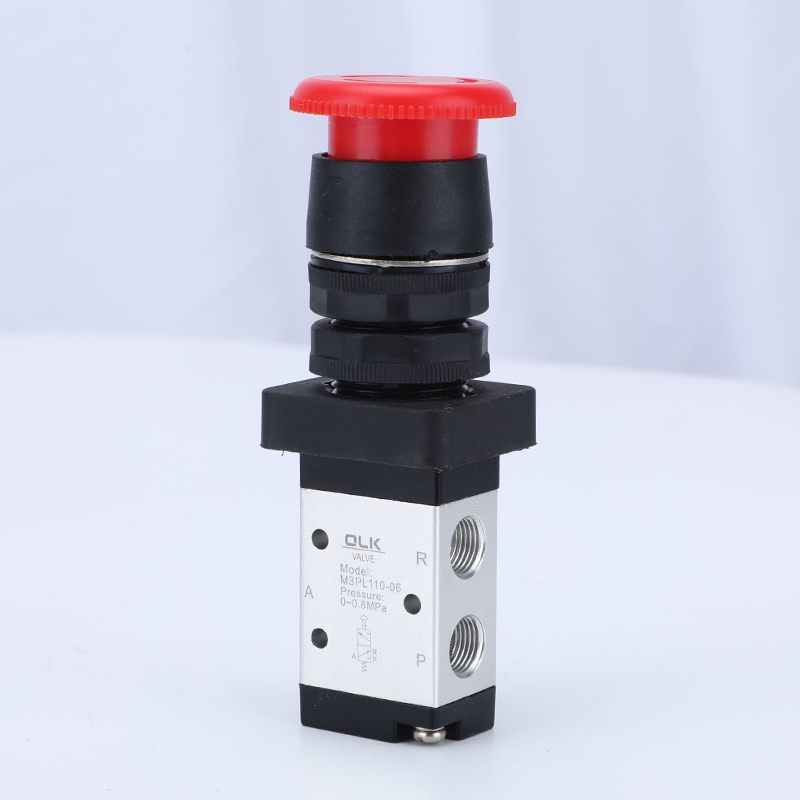

PL: نوع زر إيقاف الطوارئ (M3PL)
HS: نوع المحدد (M3HS)
1. يوجد منفذ العادم على الجسم، مما يسهل تركيب كاتم الصوت لتقليل الضوضاء والتلوث.
2. تتطلب سلاسل M3B، وM3R، وM3L قوى خارجية للتبديل يتم توفيرها بواسطة آليات خارجية، مناسبة لاكتشاف الموضع أو مفاتيح السكتة الدماغية.
3. يتم تشغيل سلسلة M3C، M3D، M3Y، M3PF، M3PM، M3PP، وM3PLM3HS يدويًا، مع الأشكال الهيكلية المختلفة لرؤوس التحكم للاستخدام المريح في ظل ظروف مختلفة.
4. هيكل من نوع المكبس، لا تتأثر قوة التحكم بضغط العمل (أي لا يوجد ضغط خلفي)، وختم الحلقة الداخلية، وختم ممتاز، وتبديل مرن.
5. لا حاجة لتزييت الزيت.
6. تركيب واستخدام مريح مع تركيب متعدد المواضع.
7. رؤوس التحكم لسلسلة M3C، M3D، M3Y، M3R، وM3L مصنوعة من مادة معدنية من أجل عمر طويل وموثوقية أكبر.
|
نموذج |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
وسيلة العمل |
الهواء (يتم ترشيحه من خلال شاشة ترشيح يزيد حجمها عن 40 ميكرومتر) |
|||||||||||
|
وضع العمل |
السيطرة الخارجية نوع التمثيل المباشر |
|||||||||||
|
حجم المنفذ |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
منطقة مستعرضة فعالة |
ميني |
05:2.5 ملم² (السيرة الذاتية=0.14) |
||||||||||
|
110 |
06:8.0 ملم² (السيرة الذاتية=0.45) |
|||||||||||
|
210 |
06:9.0 مم² (السيرة الذاتية = 0.5)؛ 0.8:12.0 ملم² (السيرة الذاتية = 0.67) |
|||||||||||
|
موضع |
3/2 منفذ |
|||||||||||
|
لا حاجة |
||||||||||||
|
نطاق الضغط |
0-1.0MPa (0-145psi) |
|||||||||||
|
ضغط إثبات |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|||||||||||
|
ضغط ووكينغ |
'-20-70 درجة مئوية |
|||||||||||
|
مادة الجسم |
سبائك الألومنيوم |
|||||||||||
احتياطات
1) جزء التحكم مصنوع من البلاستيك الهندسي، ويسمح بالتشغيل اليدوي فقط. لا تستخدم تأثيرًا معدنيًا لتبديل الصمام.
2) تتم إعادة ضبط سلاسل M3B وM3C وM3D وM3PM وM3PF وM3PP تلقائيًا. تتم إعادة ضبط الصمامات اليدوية M3Y وM3HS وM3PL يدويًا. بعد الضغط على M3PL في وضع الكنز، يجب تدوير المقبض الدوار لإعادة ضبطه.
3) انتبه إلى السكتة الدماغية العكسية. عندما تتسبب أي قوة خارجية في عكس الصمام، يجب ألا تتجاوز شوط الرجوع الأساسي نطاق شوط الرجوع المحدد في جدول شوط التحكم، وإلا فسوف يتسبب ذلك في تلف جسم الصمام.
4) يمكن لصمام الأسطوانة أحادي الاتجاه M3L التبديل في اتجاه واحد فقط (الضرب من اليمين إلى اليسار). تأثير غير صالح في الاتجاه الآخر (منحني من اليسار إلى اليمين).
5) يمكن طلب مجموعة رأس التحكم بشكل منفصل.
