صمام زر ميكانيكي من سلسلة AIRTAC TYPE M5 5/2 تم تصنيعه بواسطة شركة OLK الهوائية. الصمام الميكانيكي M5 عبارة عن هيكل عمود منزلق. منافذ العادم الموجودة على جسم الصمام. صمام زر M5 سيكون أكثر سهولة في تركيب كاتم الصوت لتقليل الضوضاء والتلوث. صمام التحكم في الأزرار الميكانيكية من سلسلة M5 5 طرق، بينما يوفر M5-210 خيوط واجهة G1/8 وG1/4.
رمز:
رمز الطلب
م5
مساءً
210
06
R
نوع الزر
شفرة
حجم المنفذ
لون الزر
M5: نوع م
ب: النوع الأساسي (M5B)
110:110 سلسلة تحكم واحدة
100:06:ز/18
بل: أحمر
ج: نوع المقبض الطويل (M5C)
210:210 سلسلة تحكم واحدة
200:06:G1/8
PP/PF/PM/HS: الأحمر والأخضر والأسود
د: نوع المقبض القصير (M5D)
200: 08 جم1/4
R:نوع الرافعة الدوارة (M5R)
L: نوع الرافعة الدوارة أحادية الاتجاه (M5L)
Y: نوع الذراع الروك (M5Y)
PM: نوع زر رأس الفطر (M5PM)
PP: نوع زر الرأس المرتفع (M5PP)
PF: نوع زر الرأس المسطح (M5PF)
PL: نوع زر إيقاف الطوارئ (M5PL)
HS: نوع المحدد (M5HS)

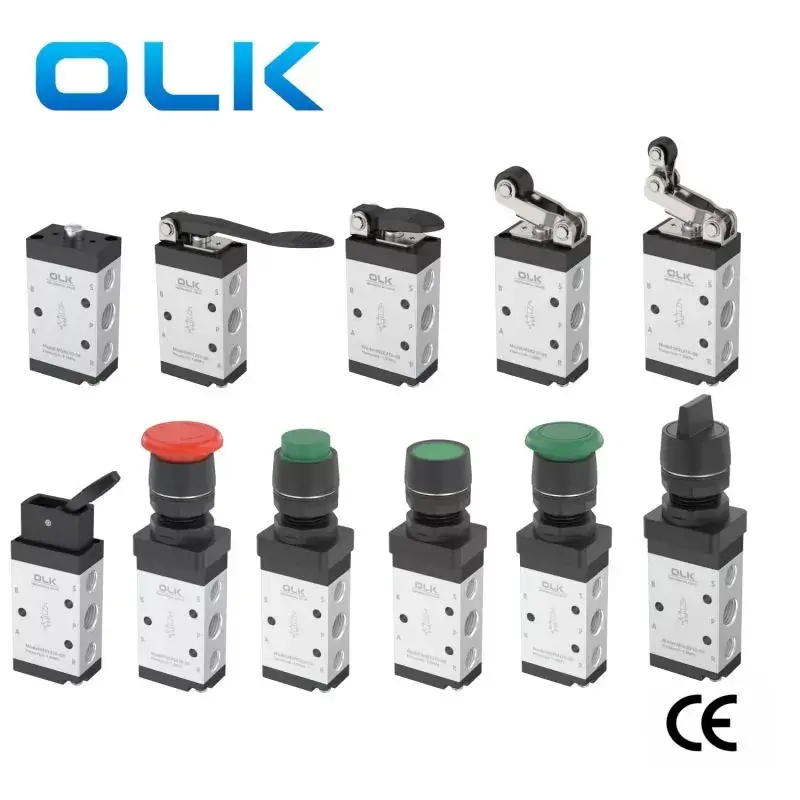

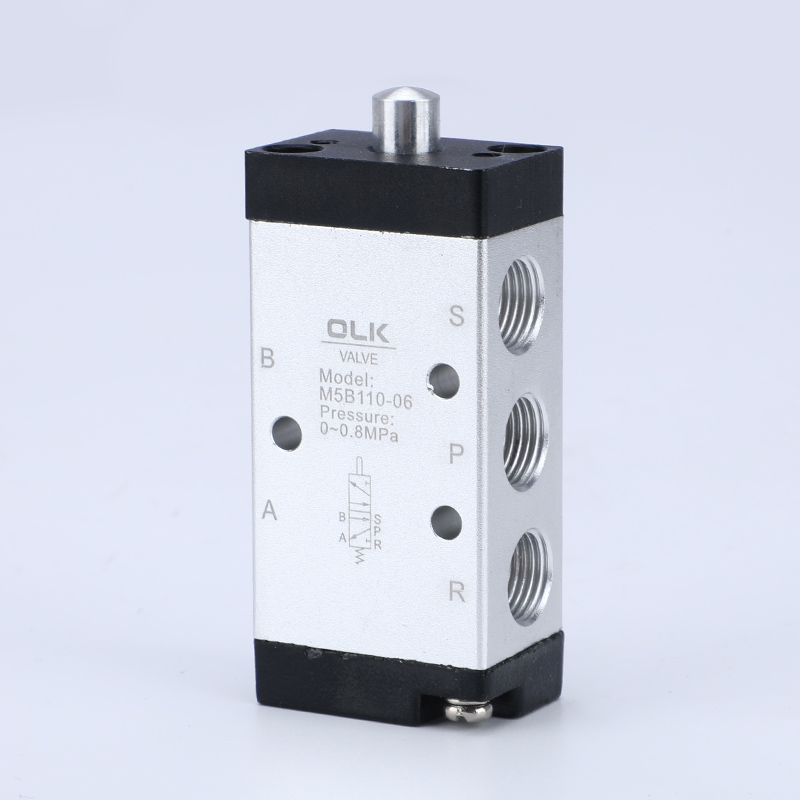

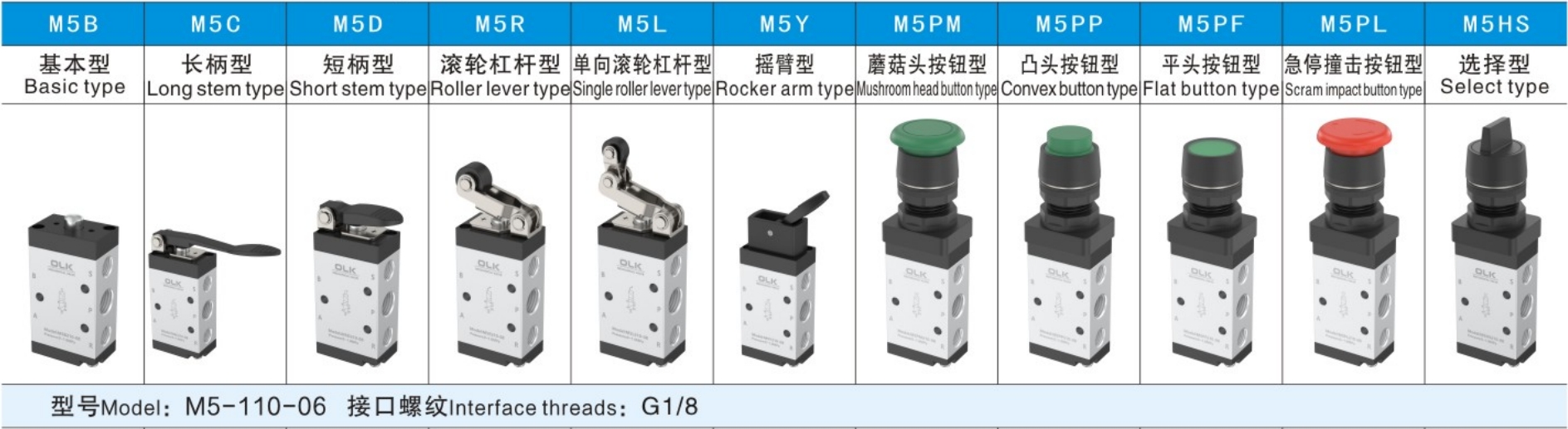

- النوع الأساسي (M5B)

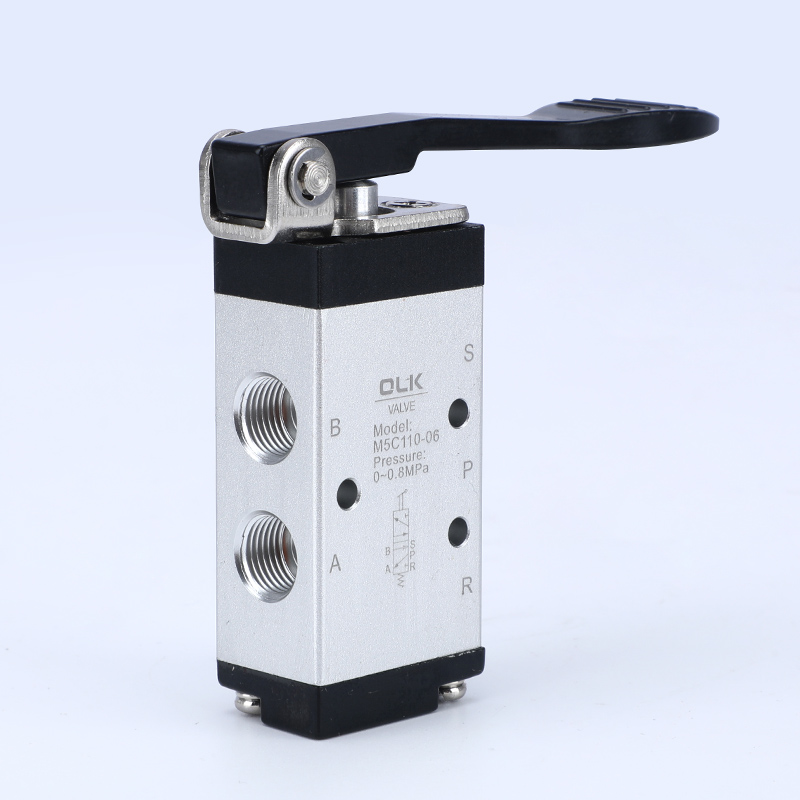

- نوع المقبض الطويل (M5C)

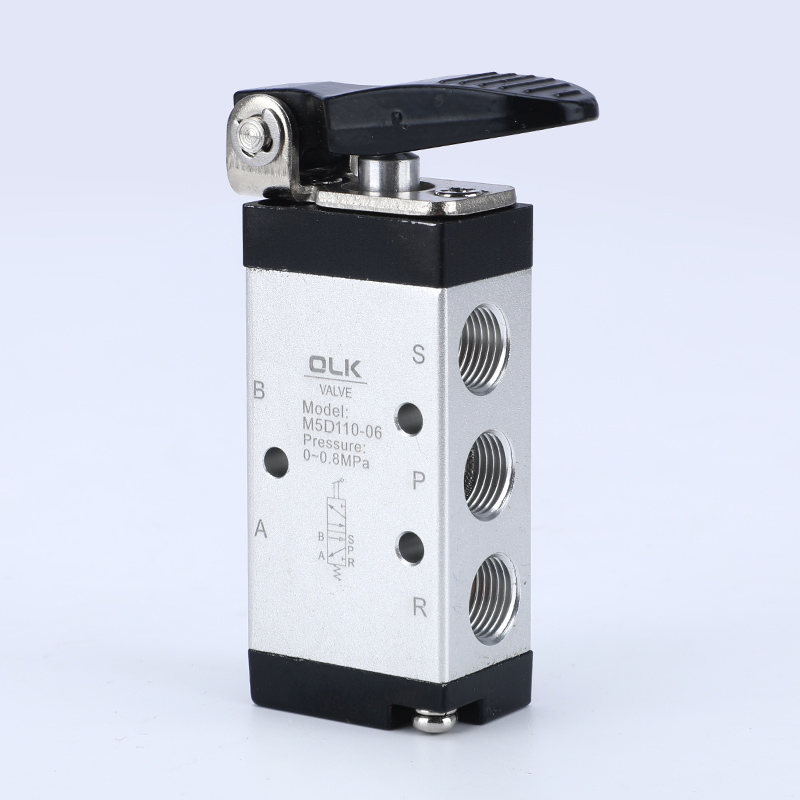

- نوع المقبض القصير (M5D)

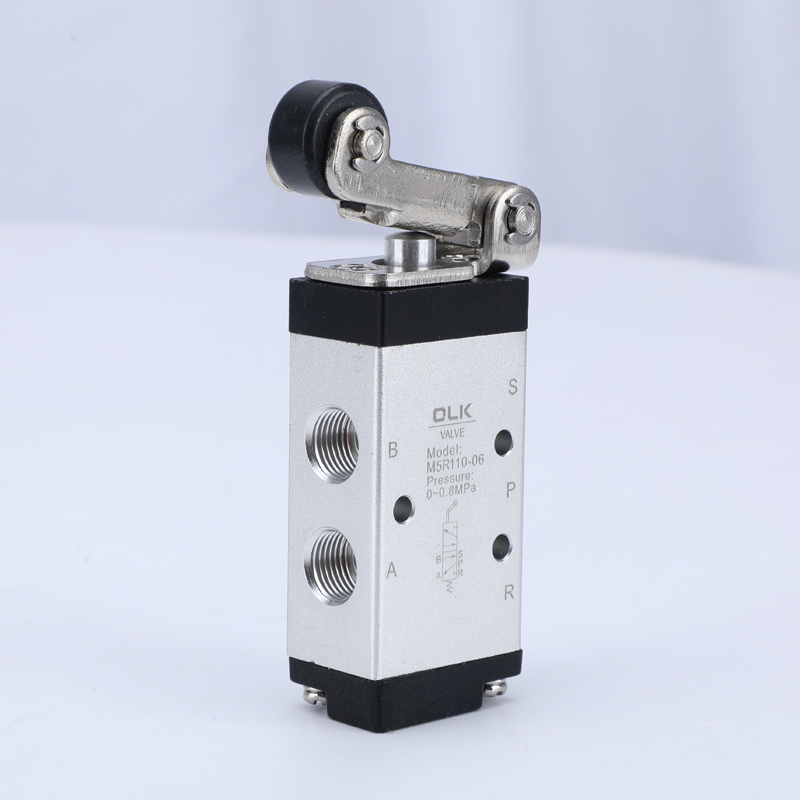

- نوع الرافعة الدوارة (M5R)

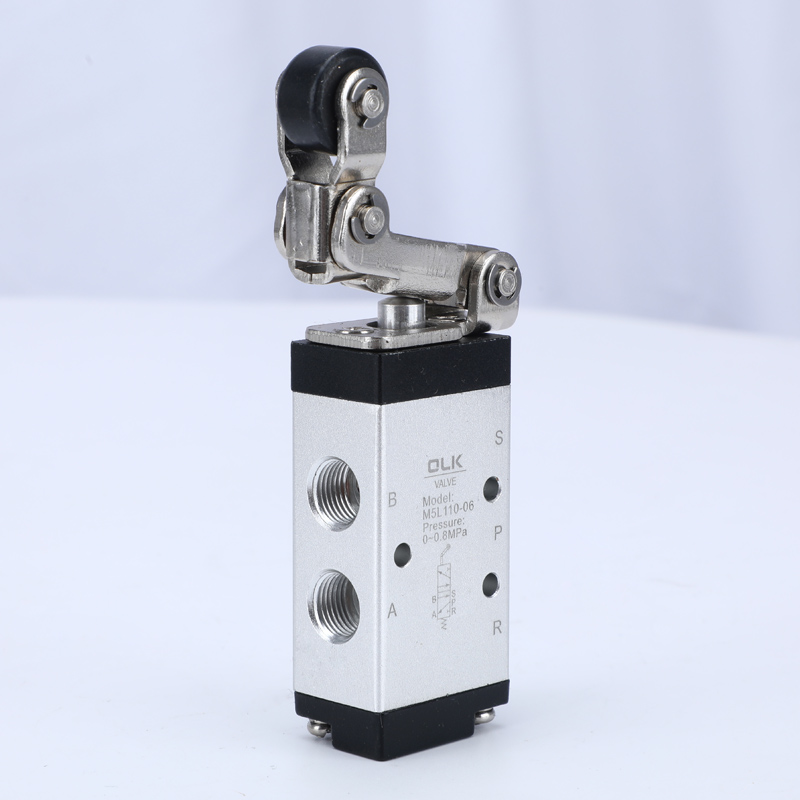

- نوع الرافعة الدوارة أحادية الاتجاه (M5L)

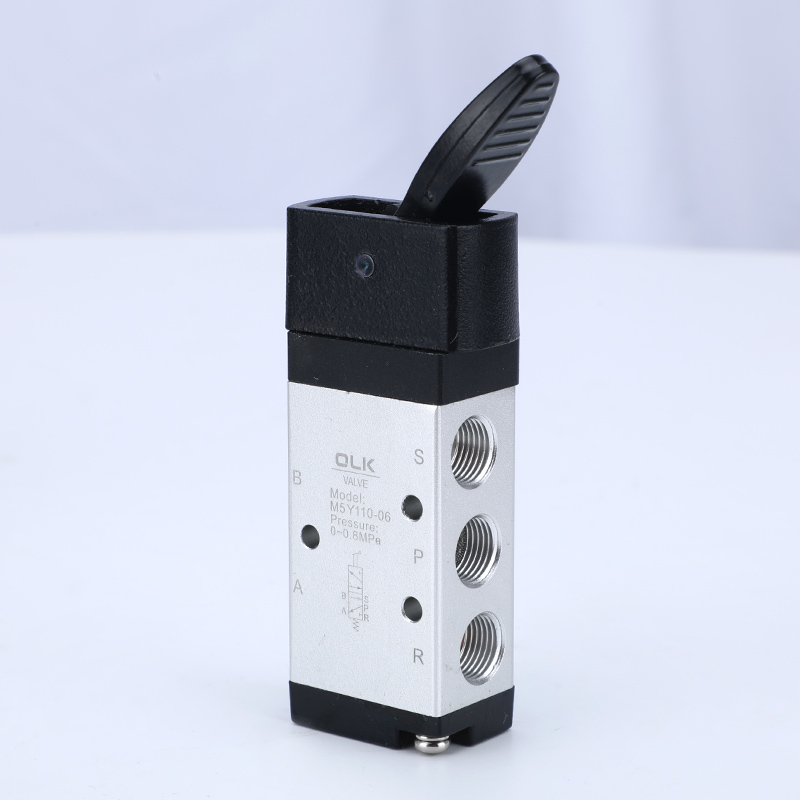

- نوع الذراع الهزاز (M5Y)

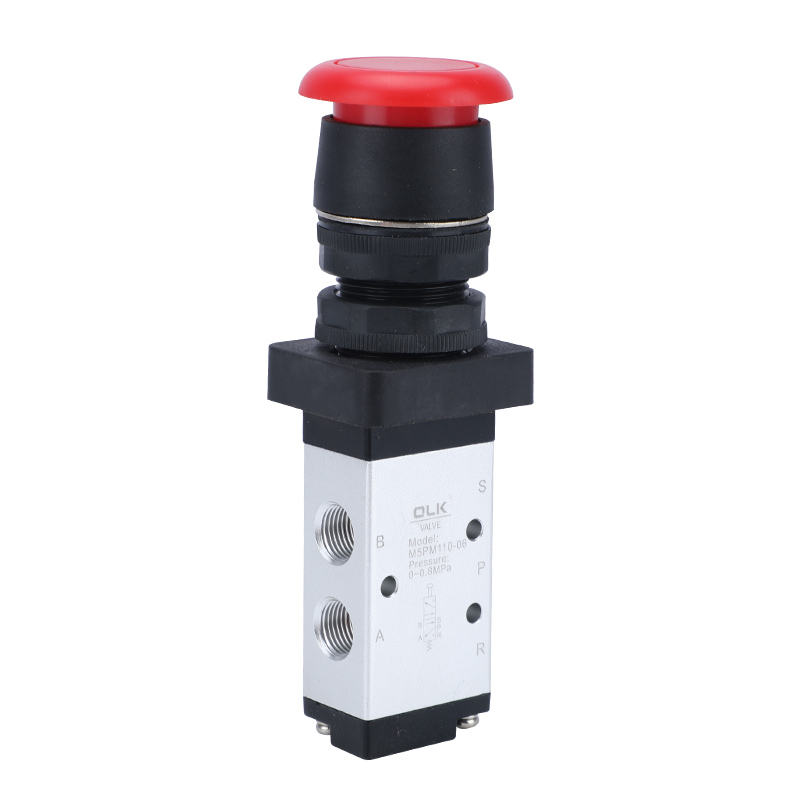

- نوع زر رأس الفطر (M5PM)

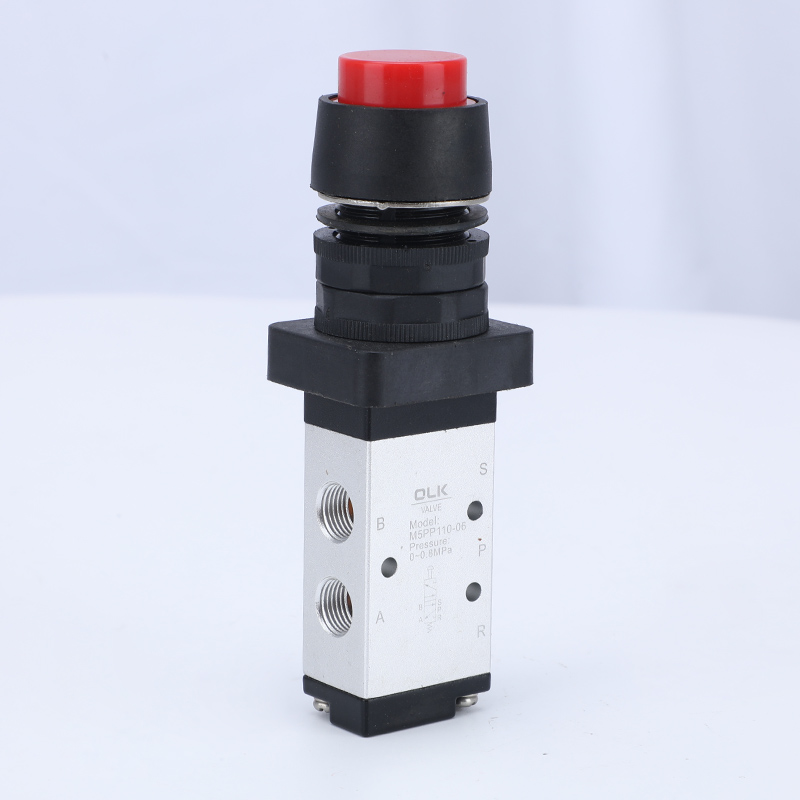

- نوع زر الرأس المرتفع (M5PP)

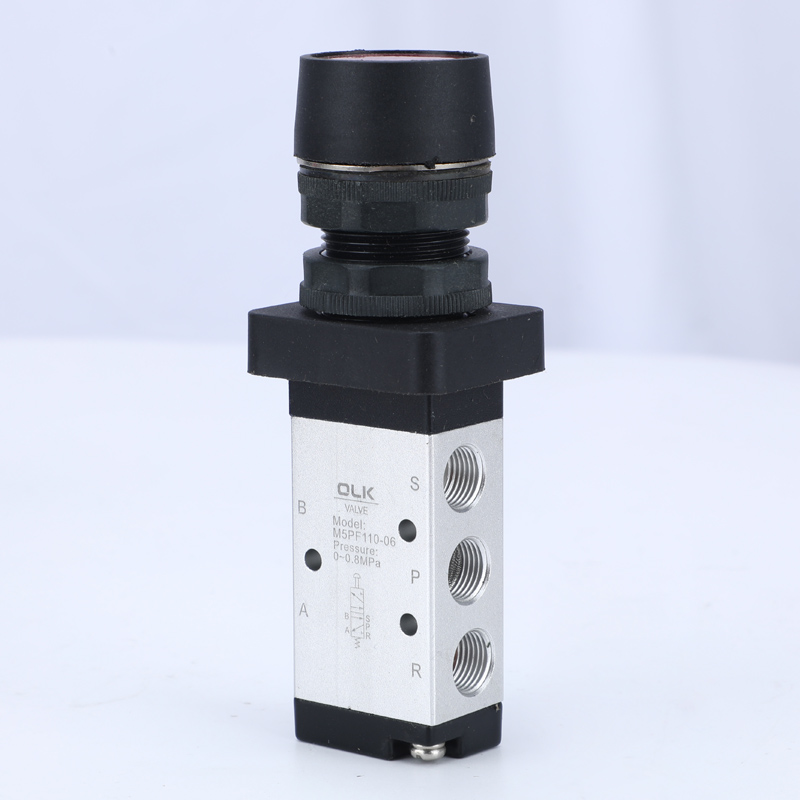

- نوع الزر ذو الرأس المسطح (M5PF)
- نوع زر إيقاف الصدمات في حالات الطوارئ (M5PL)

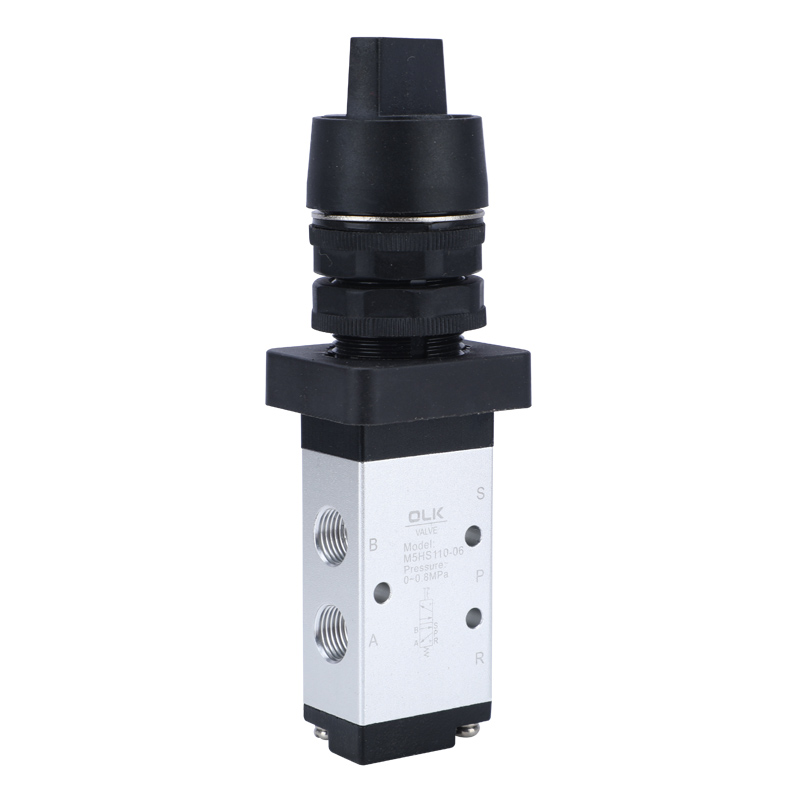

- نوع المحدد (M5HS)
بالنسبة لأنواع PM وPP وPF، هناك ثلاثة ألوان للأزرار للاختيار من بينها: الأحمر والأخضر والأسود.
1. توجد منافذ العادم على الجسم مما يسهل تركيب كواتم الصوت لتقليل الضوضاء والتلوث.
2. تتطلب سلسلة M5B، M5R، M5L قوى خارجية للتبديل، يتم توفيرها بواسطة آليات خارجية، مناسبة لاكتشاف الموضع أو مفاتيح السكتة الدماغية.
3. يتم تشغيل سلسلة M5C، M5D، M5Y، M5PF، M5PM، M5PP، M5PL، M5HS يدويًا برؤوس تحكم هيكلية مختلفة لتوفير الراحة في ظل ظروف مختلفة.

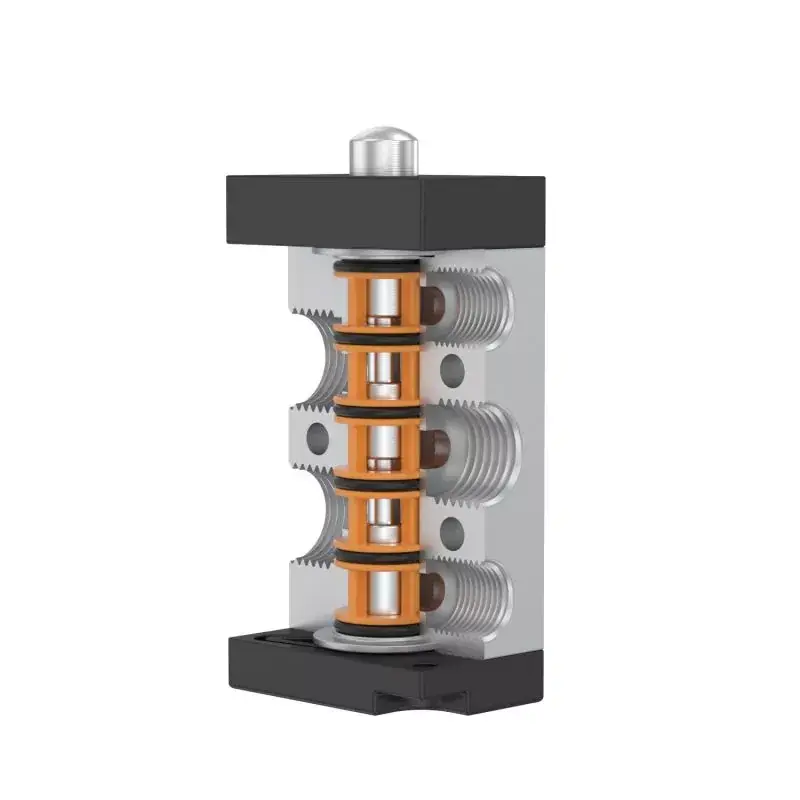

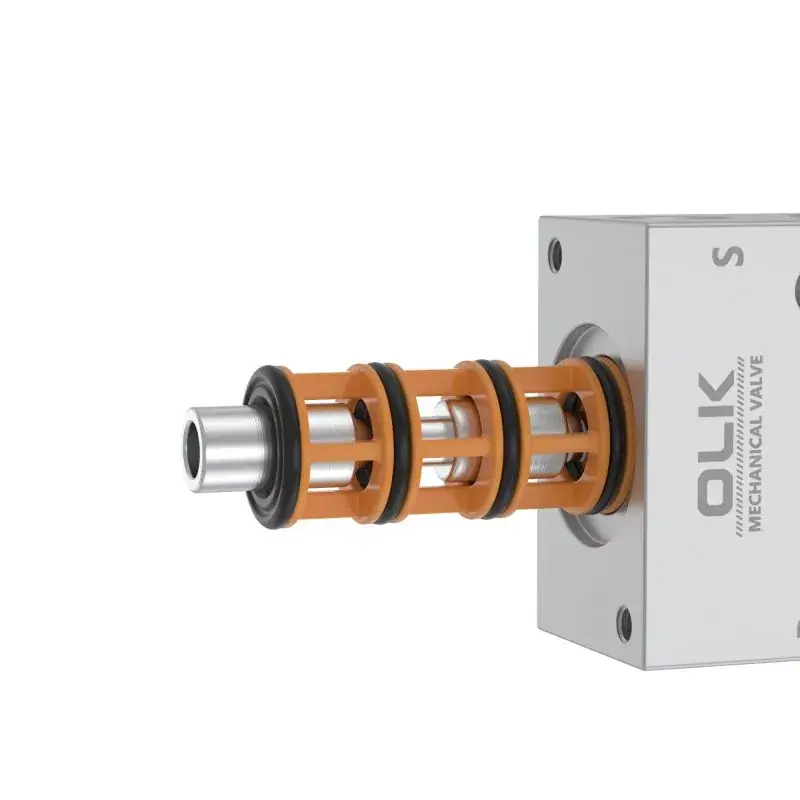

4. هيكل العمود المنزلق، قوة التحكم لا تتأثر بضغط العمل (أي، لا يوجد تأثير للضغط الخلفي)، ختم الحلقة الداخلية للختم الجيد، التبديل المرن.
5. لا حاجة لتزييت الزيت.
6. تركيبات متعددة المواضع لسهولة الاستخدام.
7. رؤوس التحكم من سلسلة M5C، M5D، M5Y، M5R، M5L مصنوعة من المعدن، مما يضمن عمر طويل وموثوقية واستقرار أكبر.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
التمثيل المباشر الخارجي |
|
قطر المنفذ |
05:M5,06:G1/8,08:G1/4 |
|
عدد المناصب |
2 موقف 5 الطريق |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0∼1.0(~145) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
مساحة المقطع العرضي مم² (قيمة السيرة الذاتية) |
05:2.5(0.14)،06:8(0.45)،08:12(0.67) |
|
مادة الجسم |
سبائك الألومنيوم |
احتياطات
1) جزء التحكم مصنوع من البلاستيك الهندسي، ويسمح بالتشغيل اليدوي فقط. لا تستخدم تأثيرًا معدنيًا لتبديل الصمام.
2) تتم إعادة ضبط سلاسل M5B وM5C وM5D وM5PM وM5PF وM5PP تلقائيًا. تتم إعادة ضبط الصمامات اليدوية M5Y وM5HS وM5PL يدويًا. بعد الضغط على M5PL في وضع الكنز، يجب تدوير المقبض الدوار لإعادة ضبطه.
3) انتبه إلى السكتة الدماغية العكسية. عندما تتسبب أي قوة خارجية في عكس الصمام، يجب ألا تتجاوز شوط الرجوع الأساسي نطاق شوط الرجوع المحدد في جدول شوط التحكم، وإلا فسوف يتسبب ذلك في تلف جسم الصمام.
4) يمكن لصمام الأسطوانة أحادي الاتجاه M5L التبديل في اتجاه واحد فقط (الضرب من اليمين إلى اليسار). تأثير غير صالح في الاتجاه الآخر (منحني من اليسار إلى اليمين).
5) يمكن طلب مجموعة رأس التحكم بشكل منفصل.
الأسئلة الشائعة:
ما هي المنتجات التي يمكن للصمامات الميكانيكية من سلسلة M5 استبدالها بنفس الوظيفة؟
يمكن أن يحل الصمام الميكانيكي من سلسلة M5 من OLK محل الصمام الميكانيكي من سلسلة M5 من AIRTAC
ما هو موضوع سلسلة M5؟
سن الصمام الميكانيكي M5-110-08 هو G1/4 وM5-110-06/M5-210-06 هو G1/8
ما الفرق بين صمام التحكم الهوائي M5 وM3؟
الصمام الميكانيكي M5 ذو موضعين و5 اتجاهات؛ والصمام الميكانيكي M3 ذو موضعين و3 اتجاهات.
ما هو حجم زر الضغط M5 ؟
حجم زر الصمام الميكانيكي M5 هو 22 مم
كم عدد الألوان التي يمكن اختيارها في زر الضغط؟
PM، PP، PF لديه أربعة ألوان للاختيار من بينها: R أحمر، G أخضر، B أسود.
