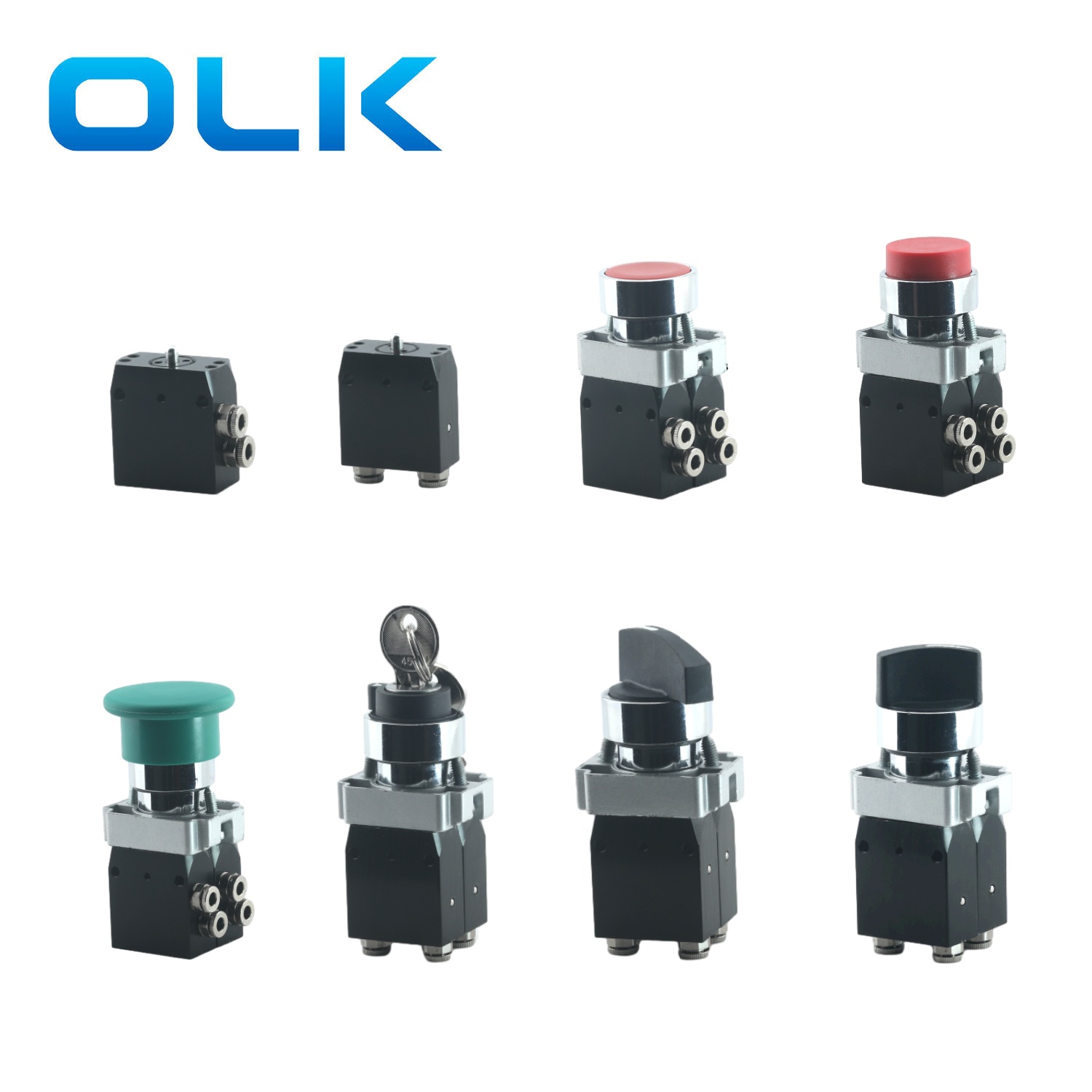

OULEIKAI (OLK) 104 Series Micro Push Button Valve عبارة عن صمام ميكانيكي مضغوط 3/2 الهوائي مصمم للدقة والكفاءة. غالبًا ما يتم استخدامه لاكتشاف ما إذا كان هناك شيء يتحرك ، مثل فتح وإغلاق الباب أو الإغلاق ، أو الإحساس بأجزاء تتحرك داخل الجهاز. تتوفر صمامات 3-Way و 2 في اتجاهين في إصدارات NO أو NC.
يضمن جسم سبيكة الألمنيوم خفيفة الوزن المتانة مع الحفاظ على تصميم أنيق وحديث.
3 Way 104 Series Micro Push Bush Valve متاح في تكوينين: المنفذ الجانبي والمنفذ السفلي ، مما يوفر خيارات تثبيت مرنة لتناسب تطبيقات مختلفة.
لمزيد من الراحة ، تتيح تجهيزات الدفع المدمجة للربط توصيلات أنابيب سريعة وخالية من المتاعب ، مما يلغي الحاجة إلى محولات أو تجهيزات إضافية. تجربة حل هوائي سلس وفعال مع صمام ميكانيكي 104 سلسلة!
Series M104 رمز:
|
رمز الطلب |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
نموذج: |
عدد المنافذ |
نوع المشغل |
لون زر |
نوع المنفذ |
وظيفة |
|||||
|
104 Series Micro Valve |

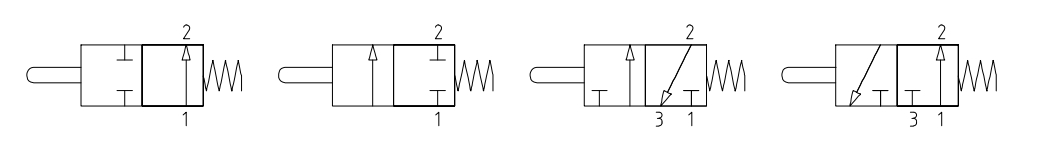

22: 2 موقف 2 الطريق |

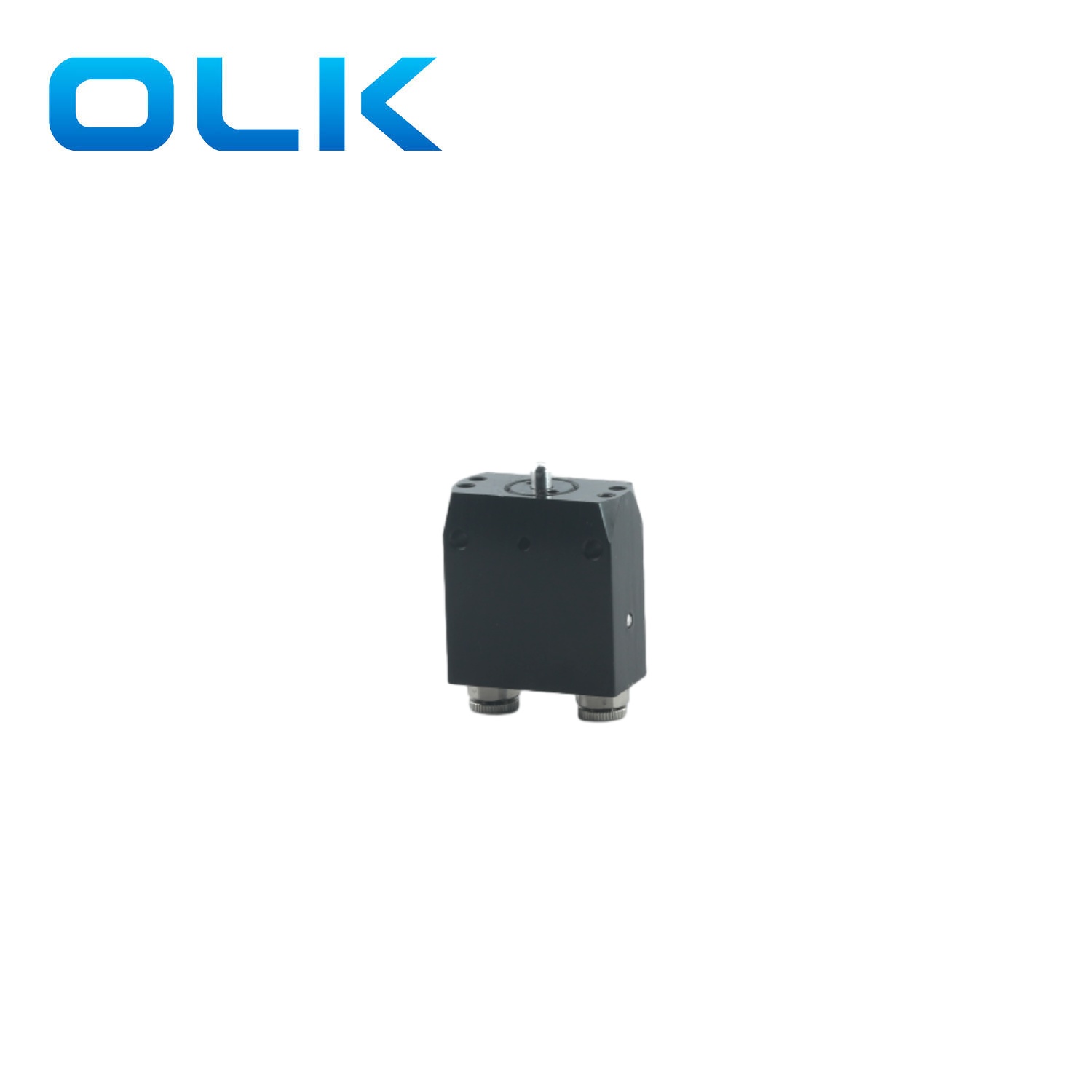

فارغ: النوع الأساسي |
1: أحمر |

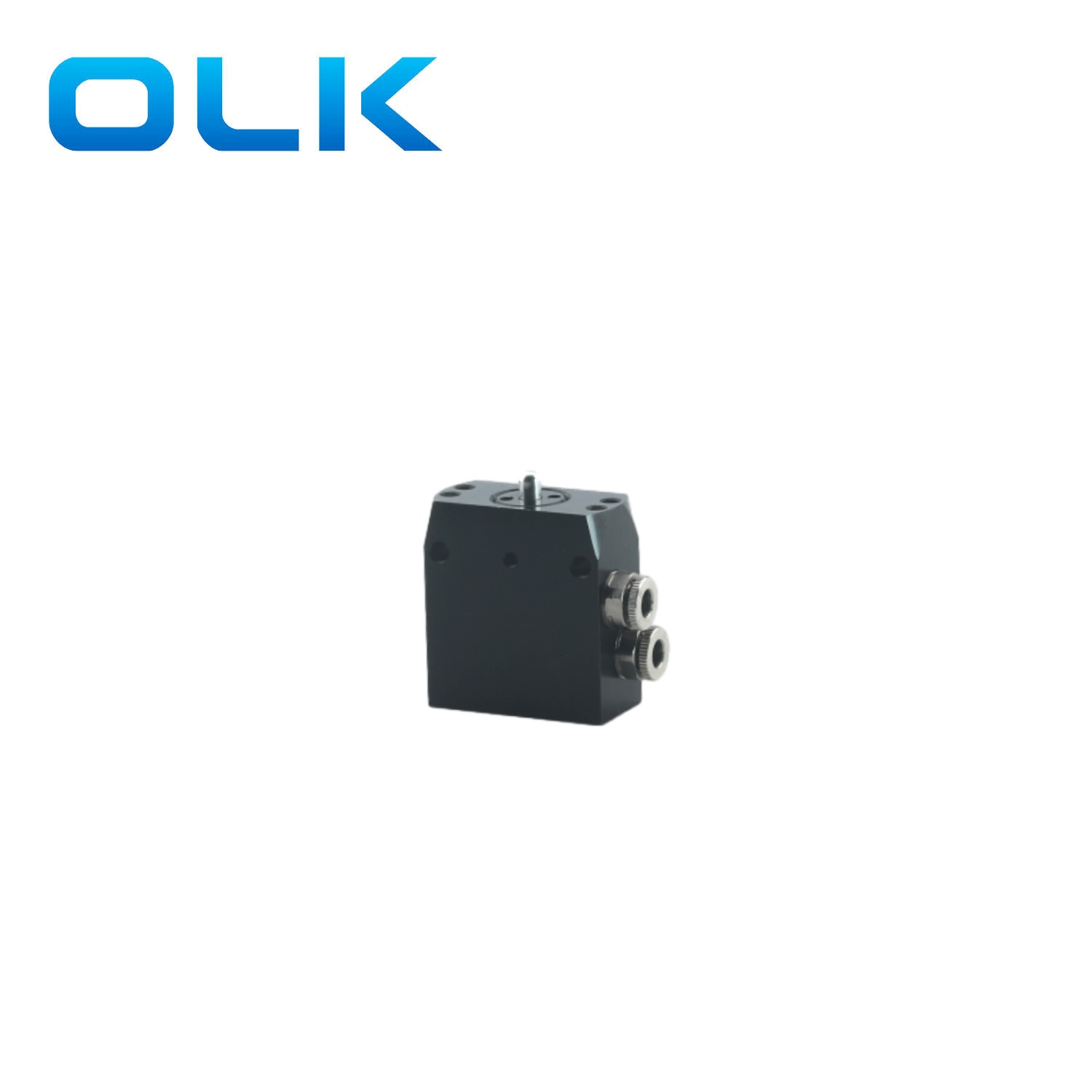

L: منفذ جانبي |
سنة |
|||||
|
32: 2 موقف 3 طريق |
623: نوع الزر المسطح |
2: أسود |
P: المنفذ السفلي |
C: NC |
||||||
|
623: نوع زر محدب |
3: الأخضر |
|||||||||
|
625: نوع زر الفطر |
4: أصفر |
|||||||||
|
627: مفاتيح الذراع الطويلة |
||||||||||
|
628: نوع مفاتيح المفاتيح |
||||||||||
|
630: مفاتيح ذراع قصيرة |
||||||||||
| رمز الطلب | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| نموذج: | عدد المنافذ | نوع المشغل | لون زر | نوع المنفذ | ||||
| 104 Series Micro Valve | 52: 2 موقف 5way | فارغ: النوع الأساسي | 1: أحمر | L: منفذ جانبي | ||||
| 622: نوع الزر المسطح | 2: أسود | P: المنفذ السفلي | ||||||
| 623: نوع زر محدب | 3: الأخضر | |||||||
| 625: نوع زر الفطر | 4: أصفر | |||||||
| 627: مفاتيح الذراع الطويلة | ||||||||
| 628: نوع مفاتيح المفاتيح | ||||||||
| 630: مفاتيح ذراع قصيرة | ||||||||
| رمز الطلب | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| نموذج: | عدد المنافذ | يكتب | نوع المشغل | نوع المنفذ | ||||||

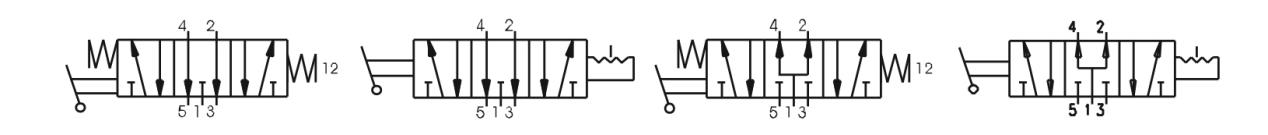

| 104 Series Micro Valve | 53: 3 موقف 5 طريق | 32: مركز العادم | 627: مفاتيح الذراع الطويلة | 0: 3 لموضع لحظة | L: منفذ جانبي | |||||
| 33: مركز الضغط | 628: نوع مفاتيح المفاتيح | 1: محافظة من ثلاثة مواقع | P: المنفذ السفلي | |||||||
| 630: مفاتيح ذراع قصيرة | ||||||||||
Series 104 Micro Push Button Valve Parameters General
|
وسيط العمل |
الهواء (تم ترشيحه من خلال مرشح أكثر من 40μm) |
|
وظيفة |
لا ، NC |
|
فتحة فعالة |
φ2.5 |
|
الموصل |
4 مم دفع في الموصل |
|
قطر الميناء |
G1/8 |
|
عدد المواقف |
2/2 الطريق أو 3/2 الطريق |
|
معدل التدفق القياسي NL/دقيقة |
90nl/دقيقة |
|
أقصى ضغط عمل |
10 بار |
|
درجة حرارة العمل ° C. |
‘-5∼70 ℃ |
|
مادة الجسم |
سبيكة الألومنيوم |
|
M104 صمام - ملخص الطلب لأنواع الأزرار |
||
|

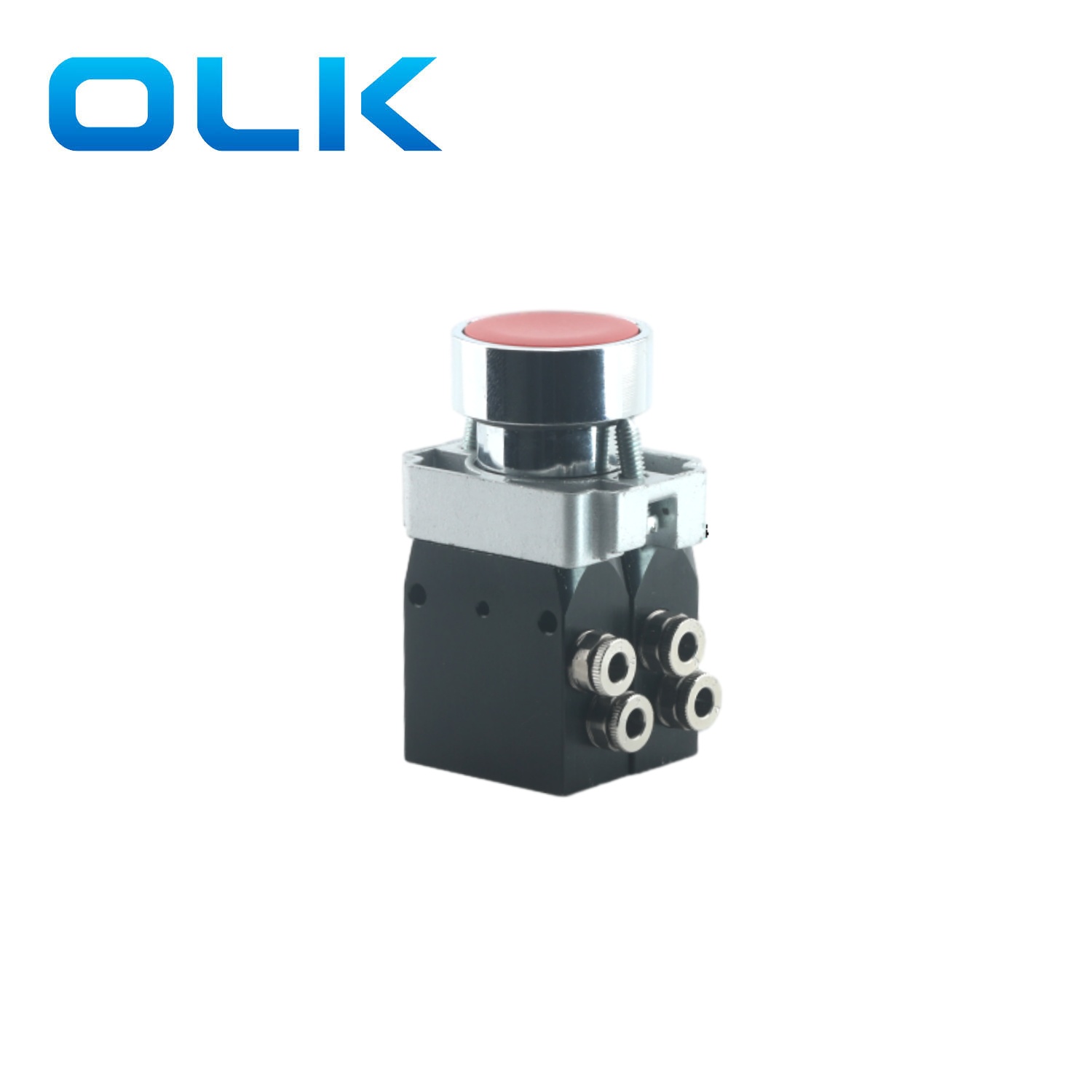

622: نوع الزر المسطح |
M104. 622. 1 |
1: أحمر |
|
M104. 622. 2 |
2: أسود |
|
|
M104. 622. 3 |
3: الأخضر |
|
|
M104. 622. 4 |
4. يملأ |
|
|
623: نوع زر محدب |
M104. 623. 1 |
1: أحمر |
|

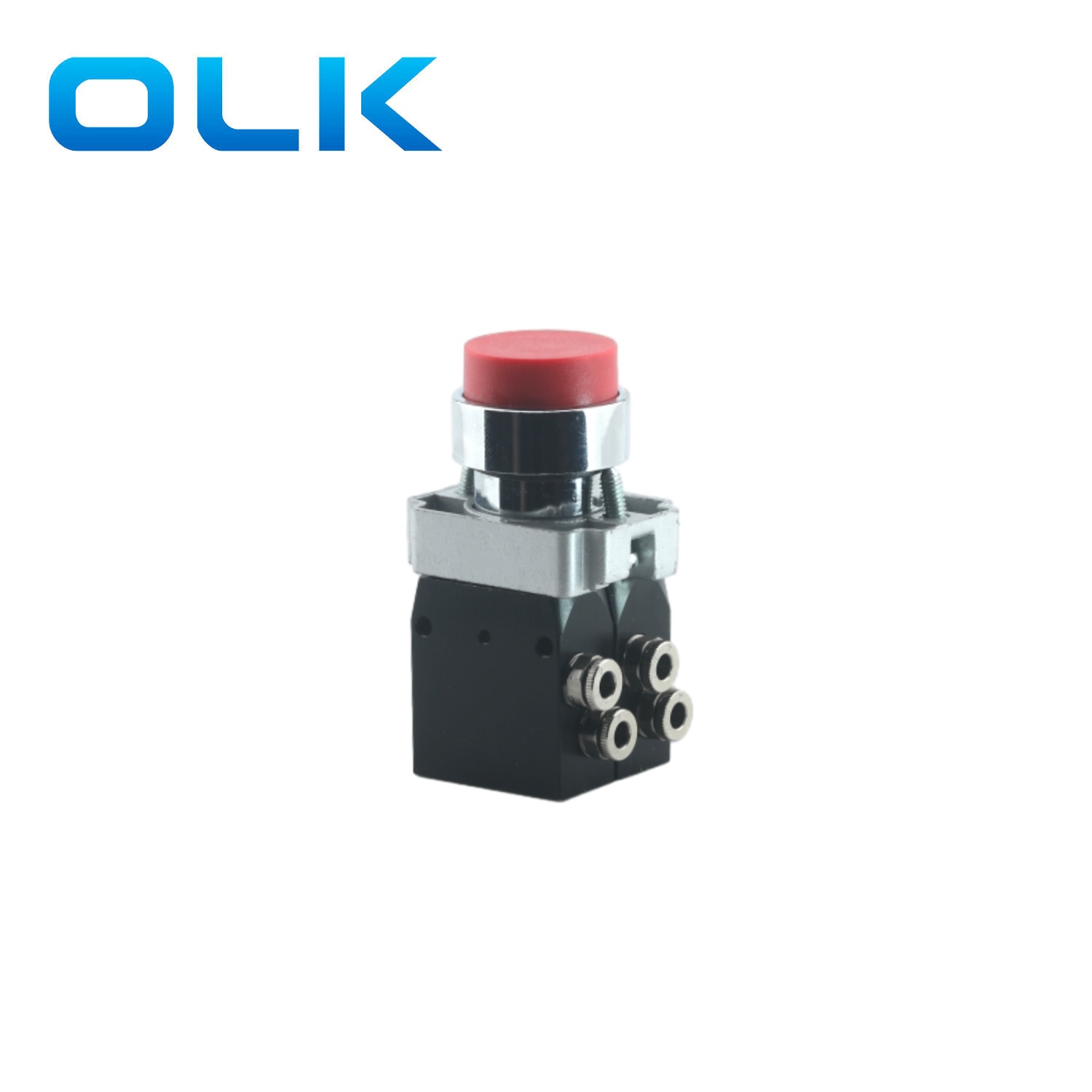

M104. 623. 2 |
2: أسود |
|
|
M104. 623. 3 |
3: الأخضر |
|
|
M104. 623. 4 |
4. يملأ |
|
|

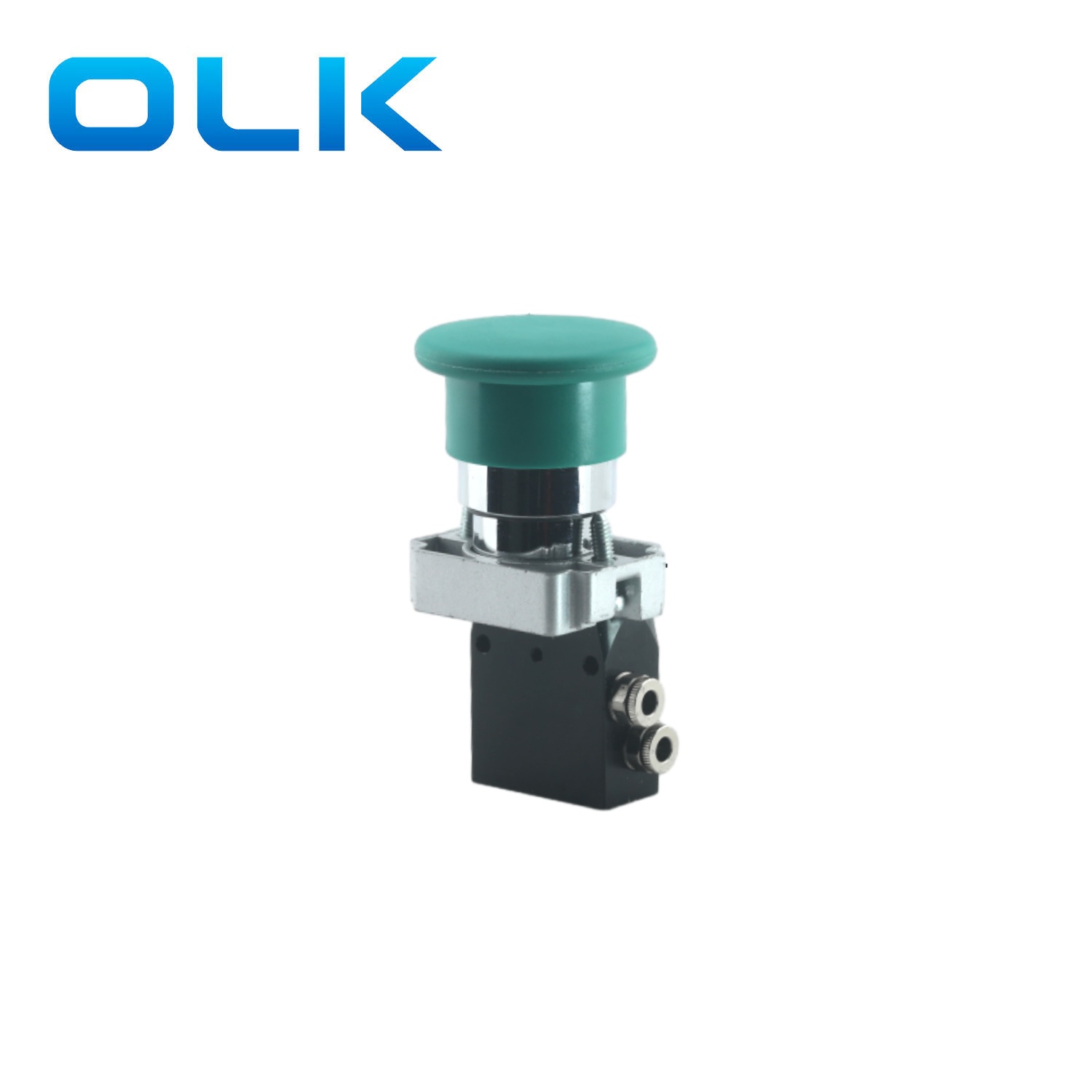

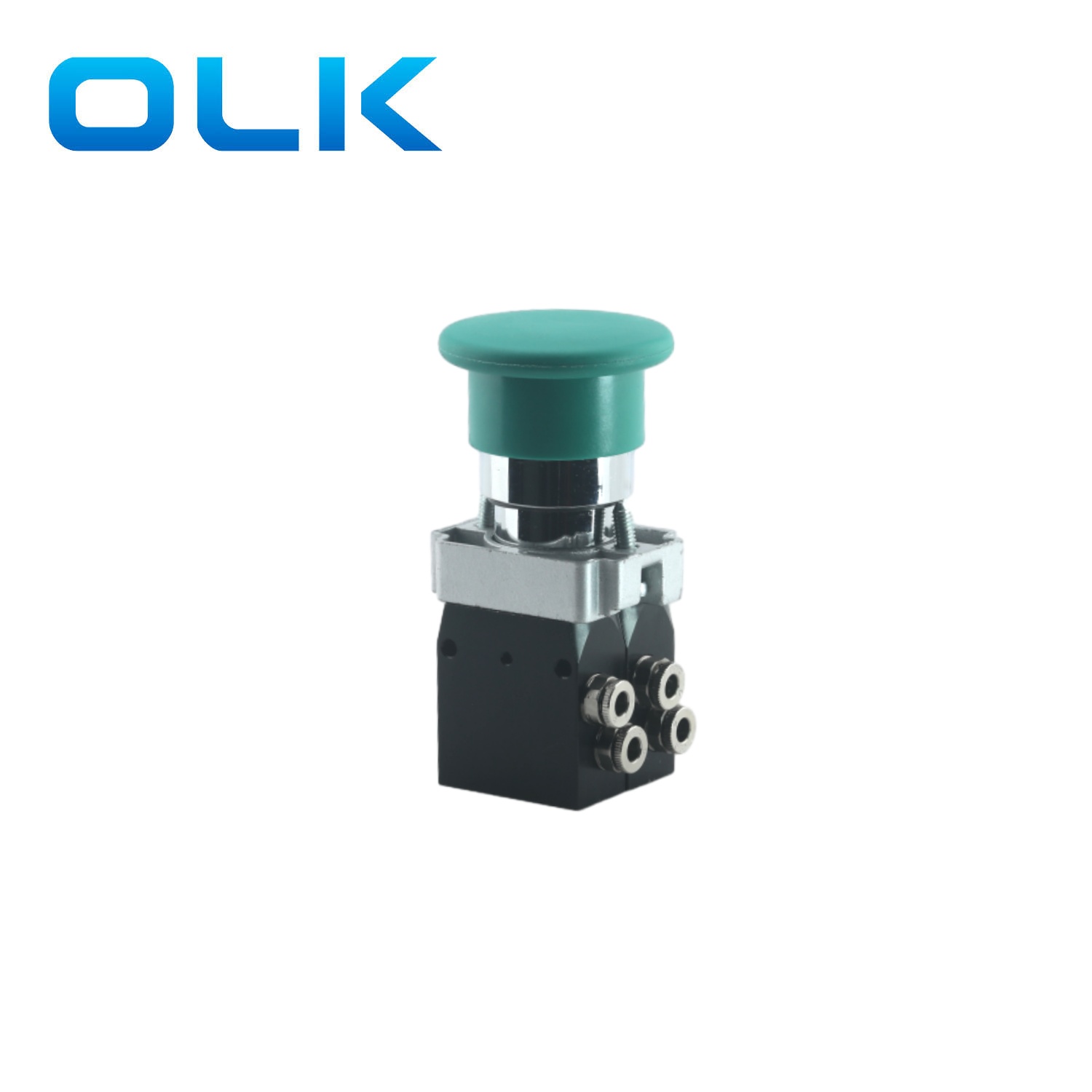

625: نوع زر الفطر |
M104. 625 |
|
|
627: مفاتيح الذراع الطويلة |
M104. 627 |
موضعين محافظة على التبديل |
|
M104. 627.0 |
0: 3 لموضع لحظة |
|
|
M104. 627.1 |
1: محافظة من ثلاثة مواقع |
|
|

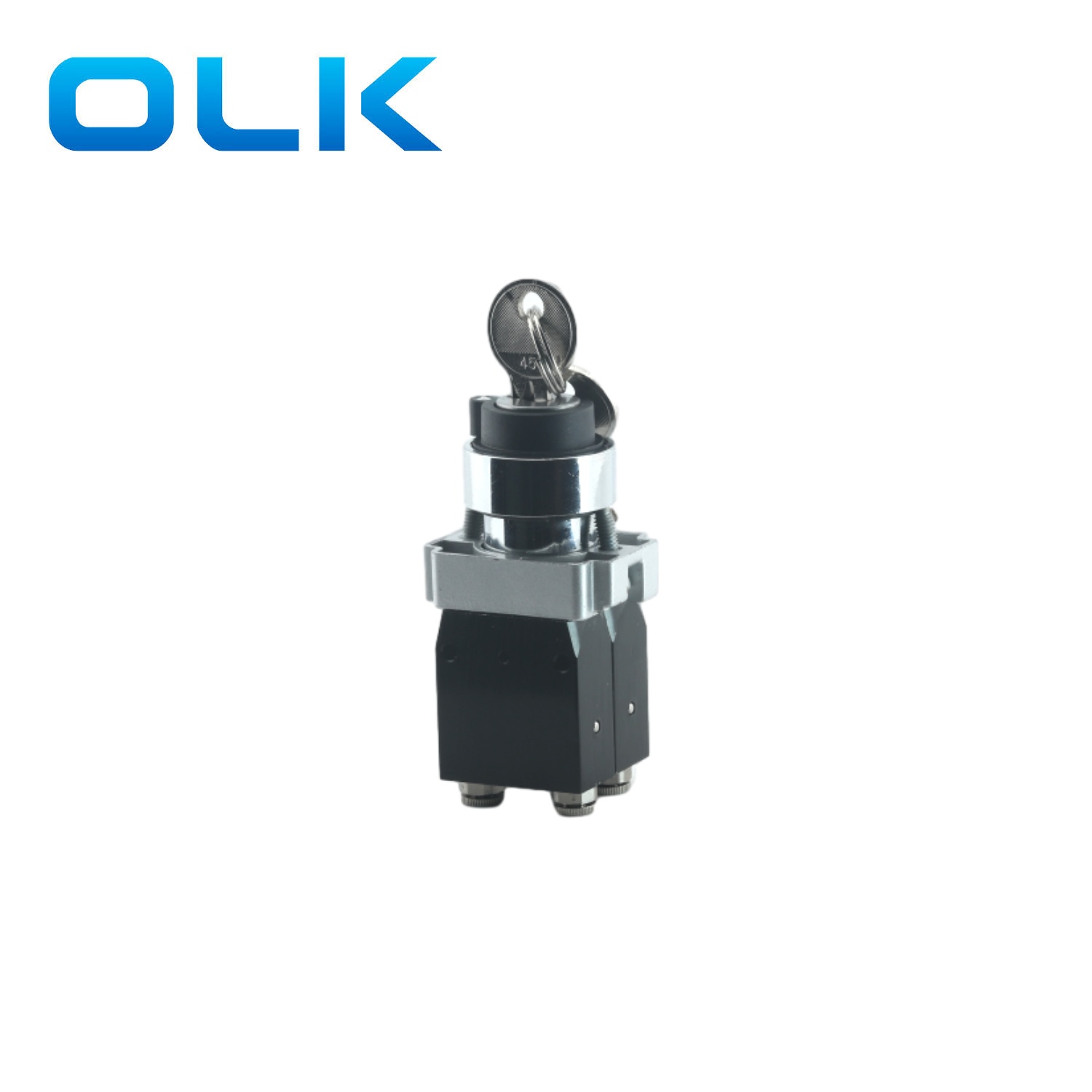

628: نوع مفاتيح المفاتيح |
M104.628 |
موضعين محافظة على التبديل |
|
M104.628.0 |
0: 3 لموضع لحظة |
|
|
M104.628.1 |
1: محافظة من ثلاثة مواقع |
|
|

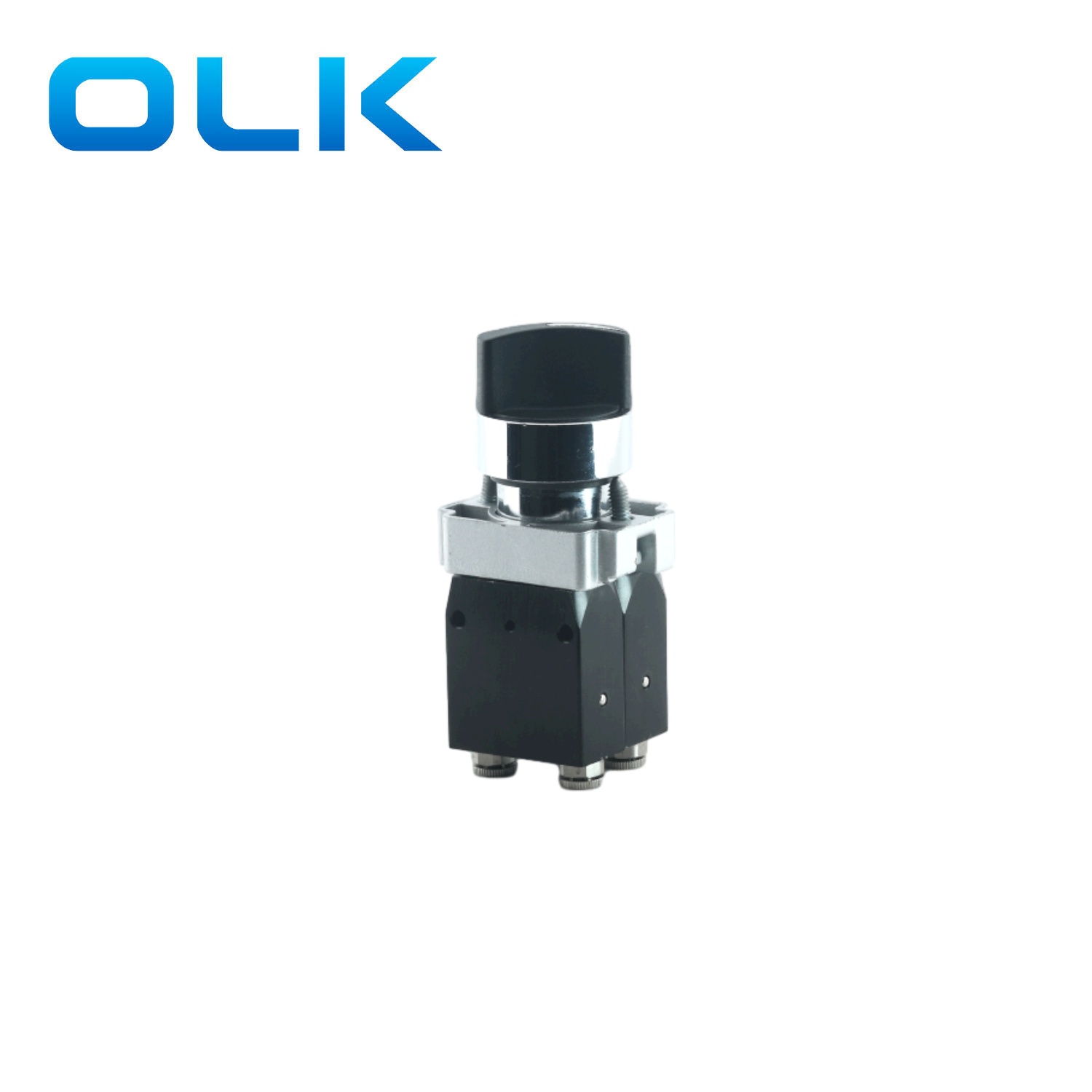

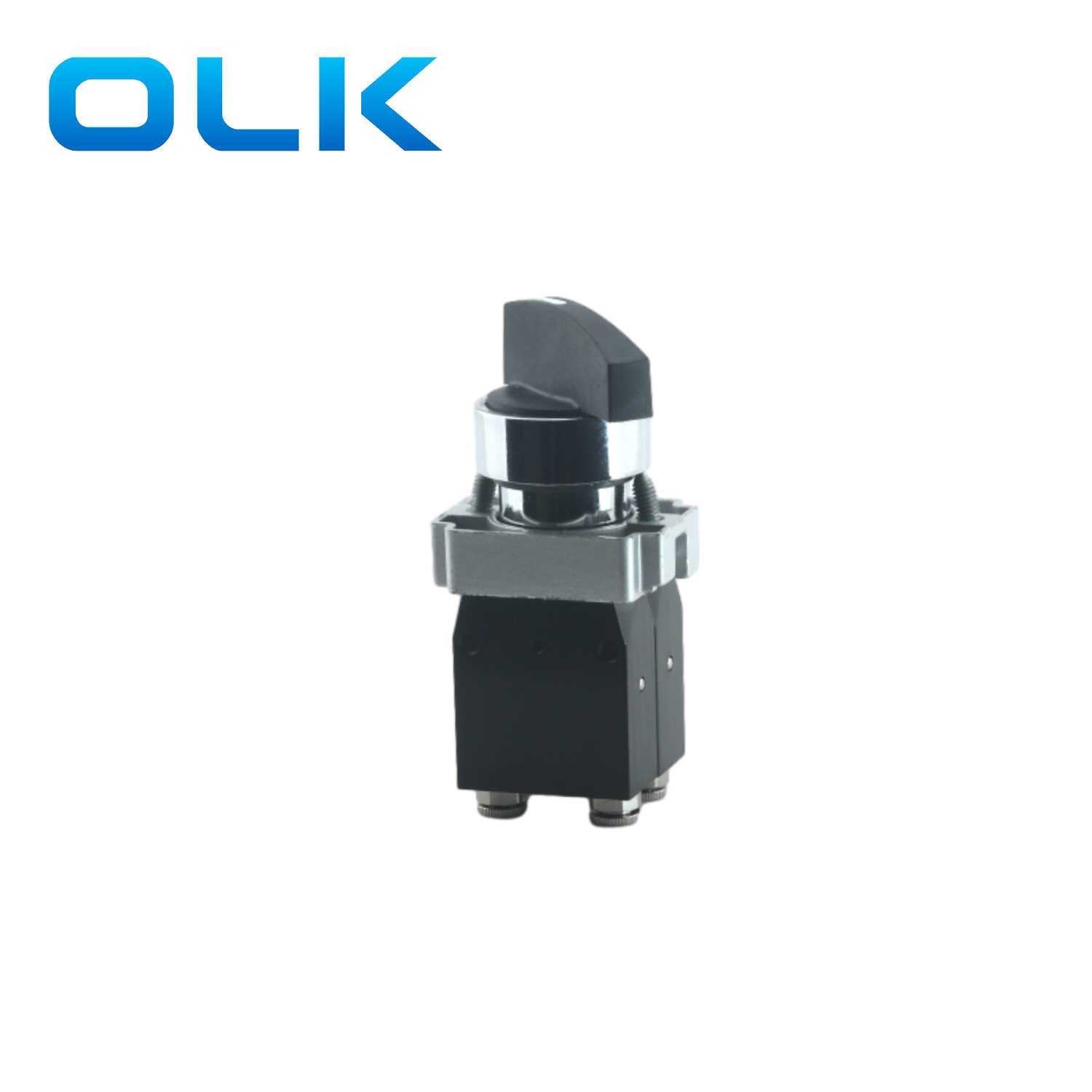

630: مفاتيح ذراع قصيرة |
M104.630 |
موضعين محافظة على التبديل |
|
M104.630.0 |
0: 3 لموضع لحظة |
|
|
M104.630.1 |
1: محافظة من ثلاثة مواقع |
|
|
لوحة التثبيت |
M104.00 |
|
