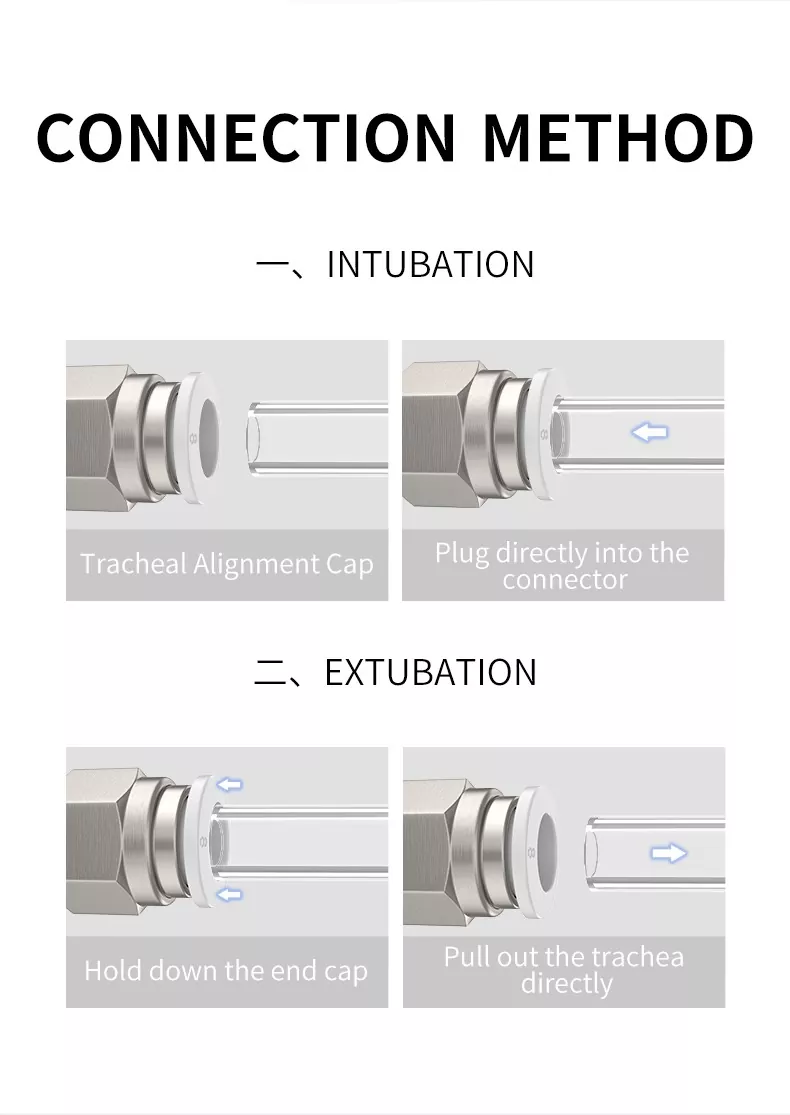

تتيح تركيبات الاتصال السريعة الاتصال الآمن ببساطة عن طريق دفع الأنبوب على طول الطريق.
لإزالة الأنبوب ، قم أولاً بدفع غلاف الإطلاق إلى الداخل بالتساوي لفتح كوليت الزنبرك ، ثم يمكن سحب الأنبوب بسهولة.
يتم استخدام تجهيزات الأنبوب الهوائي للاتصال السريع في نظام tybe الهوائي
يمكن أن تلبي تجهيزات الأنبوب الهوائي مع أنواع مختلفة جميع neeeds في نظام الأنبوب الهوائي
حتى بعد التثبيت ، يمكن تغيير اتجاه الأنبوب بحرية
جسم النحاس المطلي بالنيكل مقاوم للتآكل ومضاد للتلاعب
جميع خيوط R و NPT لها تأثير ختم.
جميع المواضيع المستقيمة هي حلقات O القياسية.
1. لتأكيد أن المقطع العرضي النهائي للخرطوم هو عمودي ، لا توجد خدوش على محيط الخربط الخارجي. الخرطوم ليس بيضاوي الشكل.
2. تأكد من تأكد من إدراج الخرطوم في نهاية الخرطوم.
3. تأكد من التأكد من أن الخرطوم لن يتم سحبه بعد إدخال الخرطوم.
1. قبل فصل الأنبوب ، تأكد من التأكد من أن الضغط داخل الأنبوب في "0".
2. اضغط على حلقة التحرير بالتساوي إلى الأسفل وسحب الأنبوب. إذا لم يتم الضغط على حلقة الإطلاق في مكانها ، فربما لا يتم سحب الأنبوب أو يمكن توتره. قد يبقى حطام الأنبوب داخل تركيب الأنبوب.
|
نوع الموضوع |
رمز الموضوع |
شكل الموضوع |
زاوية الموضوع (α) |
نوع المطابقة |
المعايير |
الرمز القياسي |
المنظمة القياسية |
|
BSPP (أسطواني ، غير محظور) |
G |
داخلي/خارجي |
55 درجة |
موازٍ/موازٍ |
ISO 228-1 2003 |
ISO |
ISO - المنظمة الدولية للتوحيد |
|
|
BSPP |
داخلي/خارجي |
55 درجة |
موازٍ/موازٍ |
GB/T 7307 2001 |
غيغابايت |
SAC - إدارة توحيد الصين |
|
|
PF |
داخلي/خارجي |
55 درجة |
موازٍ/موازٍ |
بكالوريوس 228-1 2003 |
بكالوريوس |
BSI - مؤسسة المعايير البريطانية |
|
|
|
|
|
|
JIS B 0202 |
هو |
JISC - لجنة المعايير الصناعية اليابانية |
|
|
|
|
|
|
KS B 0221 |
KS |
كاتس - الوكالة الكورية للتكنولوجيا والمعايير |
|
BSPT (مدبب ، ختم) |
RP |
داخلي |
55 درجة |
مدبب/موازي |
ISO 7-1 |
ISO |
ISO - المنظمة الدولية للتوحيد |
|
|
RC |
داخلي |
|
مدبب/موازي |
GB/T 7306-1987 |
غيغابايت |
SAC - إدارة توحيد الصين |
|
|
R |
خارجي |
|
مدبب/موازي |
BS 21 1985 |
بكالوريوس |
BSI - مؤسسة المعايير البريطانية |
|
|
BSPT |
داخلي/خارجي |
55 درجة |
مدبب/مدبب |
JIS B 0203 |
هو |
JISC - لجنة المعايير الصناعية اليابانية |
|
|
حزب العمال |
داخلي/خارجي |
|
مدبب/مدبب |
KS B 0222 |
KS |
كاتس - الوكالة الكورية للتكنولوجيا والمعايير |
|
NPSC (أمريكي داخلي) |
NPSC |
داخلي |
60 درجة |
مدبب/موازي |
ANSI B1.20.1-1983 |
أنسي |
أنسي - المعهد الوطني الأمريكي للمعايير |
|
|
|
|
|
|
GB/T 12716-2002M |
غيغابايت |
SAC - إدارة توحيد الصين |
|
NPT (مدبب أمريكي) |
NPT |
داخلي/خارجي |
60 درجة |
مدبب/مدبب |
ANSI B1.20.1-1983 |
أنسي |
أنسي - المعهد الوطني الأمريكي للمعايير |
|
|
|
|
|
|
GB/T 12716-2002M |
غيغابايت |
SAC - إدارة توحيد الصين |
|
خيط متري |
M |
داخلي/خارجي |
60 درجة |
موازٍ/موازٍ |
ISO 261-1998 |
ISO |
ISO - المنظمة الدولية للتوحيد |
|
|
|
|
|
|
GB/T 1193-2003 |
غيغابايت |
SAC - إدارة توحيد الصين |
