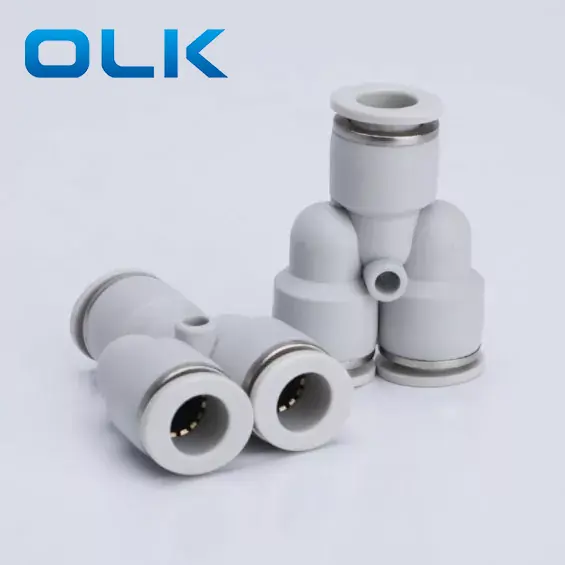

Py Union Y Push in Tube Tube

PY

8

نموذج

حجم الأنبوب (مقياس)

سلسلة PY المناسب

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

سائل

الهواء/الماء (مشروط)/فراغ

ضغط التشغيل

0-1.0MPA

ضغط فراغ

-00KPA (10 torr)

درجة حرارة التشغيل

-10-60 ℃

مادة

النايلون (PA) ، البولي يوريثان (PU)

تركيب أنبوب بوصة

metrictube تركيب

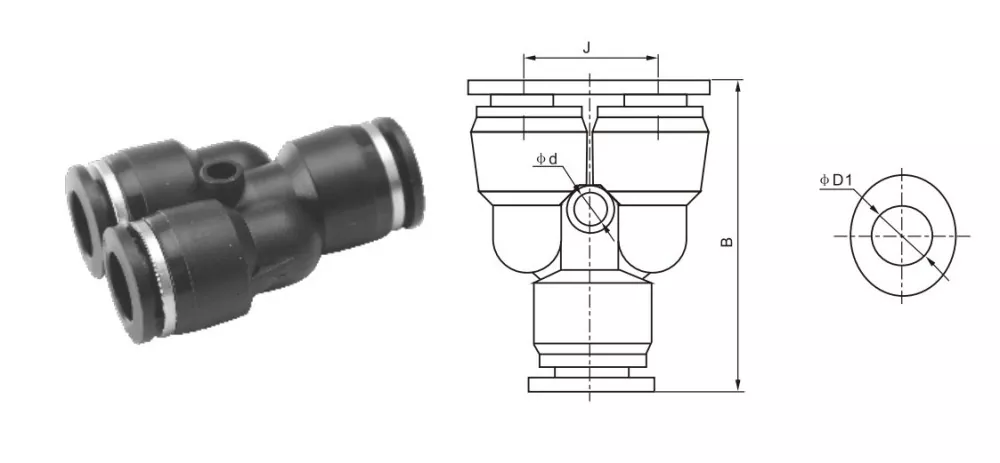

φd

B

J

φd

PY5/32

PY-4

4

38

11.6

2.5

PY1/4

PY-6

6

39

13.3

3.5

PY5/16

PY-8

8

42.5

15.5

4.5

PY3/8

PY-10

10

48

38.5

4.5

PY1/2

PY-12

12

54

21.5

4

مرجع تحويل حجم الخيط الإمبراطوري الشائع

الحجم الإمبراطوري

تقريبا. متري (مم)

صيغة التحويل

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 25.4 = 3.97

1/4

6.35mm

1 ÷ 4 × 25.4 = 6.35

5/16

7.94mm

5 ÷ 16 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
