تركيب أنبوب الدفع من النوع PX Y

رمز الطلب

مقصف

8

--

01

نموذج

حجم الأنبوب (متري)

نوع الخيط (خيط أنبوب مستقيم 55 درجة)

تركيب سلسلة PX

4:4 ملم

01:G1/8

6:6 ملم

02:G1/4

8:8 ملم

03:G3/8

10:10 ملم

04:G1/2

12:12 ملم

14:14 ملم

16:16 ملم

سائل

الهواء/الماء (المشروط)/الفراغ

ضغط التشغيل

0-1.0 ميجا باسكال

ضغط الفراغ

-100 كيلو باسكال (10 تور)

درجة حرارة التشغيل

-10-60 درجة مئوية

مادة

النايلون (PA)، البولي يوريثين (PU)

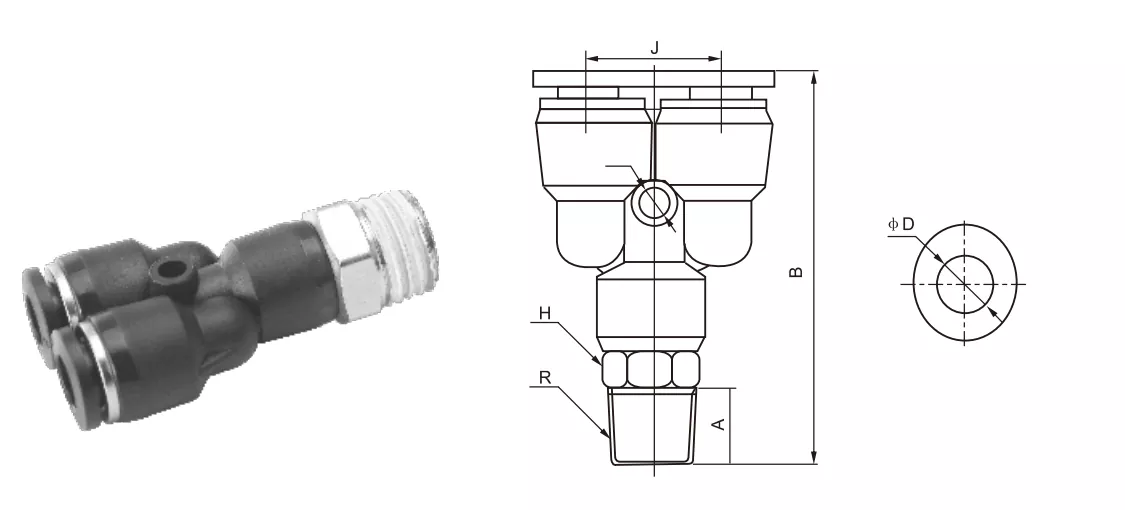

تركيب أنبوب بوصة

تركيب الأنبوب المتري

φد

R

A

B

E

J

φد

PX5/32-M5

PX4-M5

4

م5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

ر1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

ر1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

م5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

ر1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

ر1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

ر3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

ر1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

ر1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

ر1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

ر3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

ر1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

ر1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

ر1/4

10

58

17

19

4

بي اكس 3/8-03

PX10-03

10

ر3/8

10

58

17

19

4

بي اكس 3/8-04

PX10-04

10

ر1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

ر1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

ر1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

ر3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

ر1/2

11

65

21

21.5

4

PX16-03

16

ر3/8

11

PX16-04

16

ر1/2

12

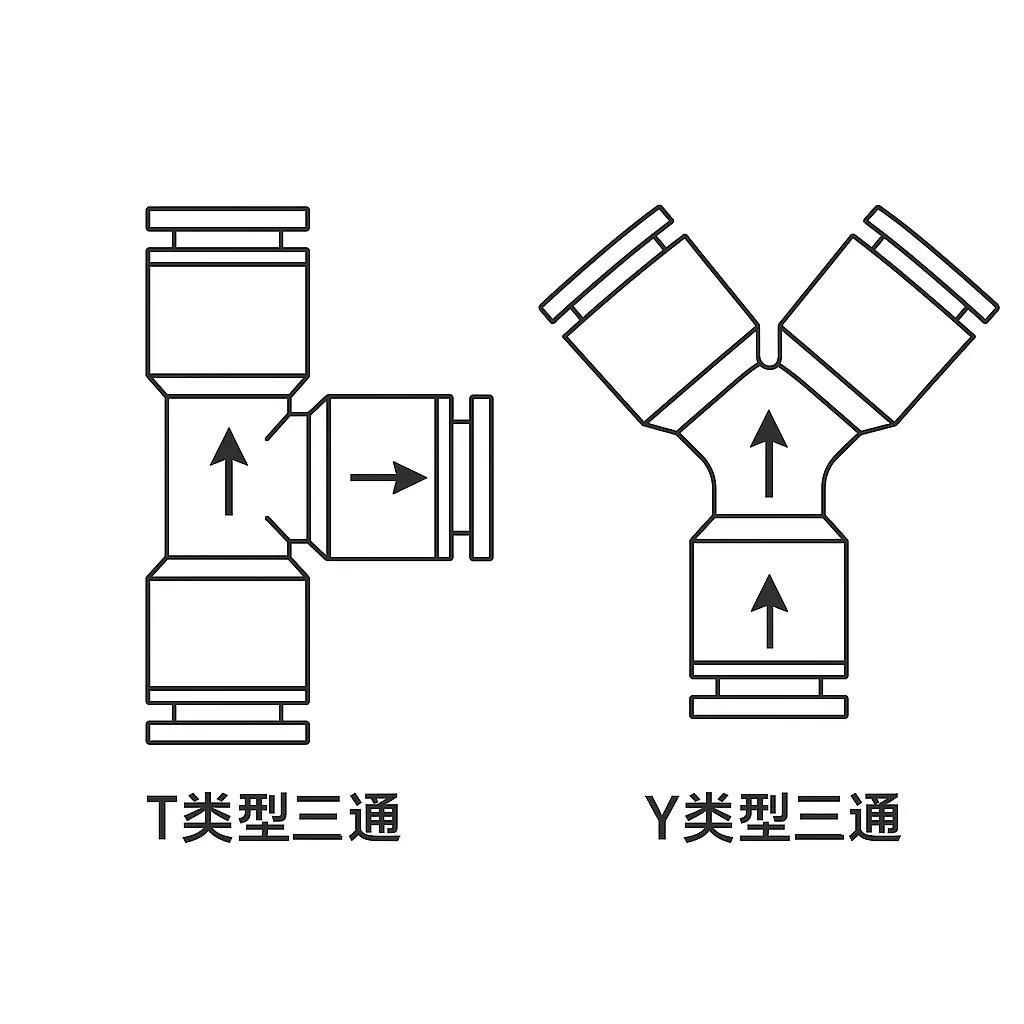

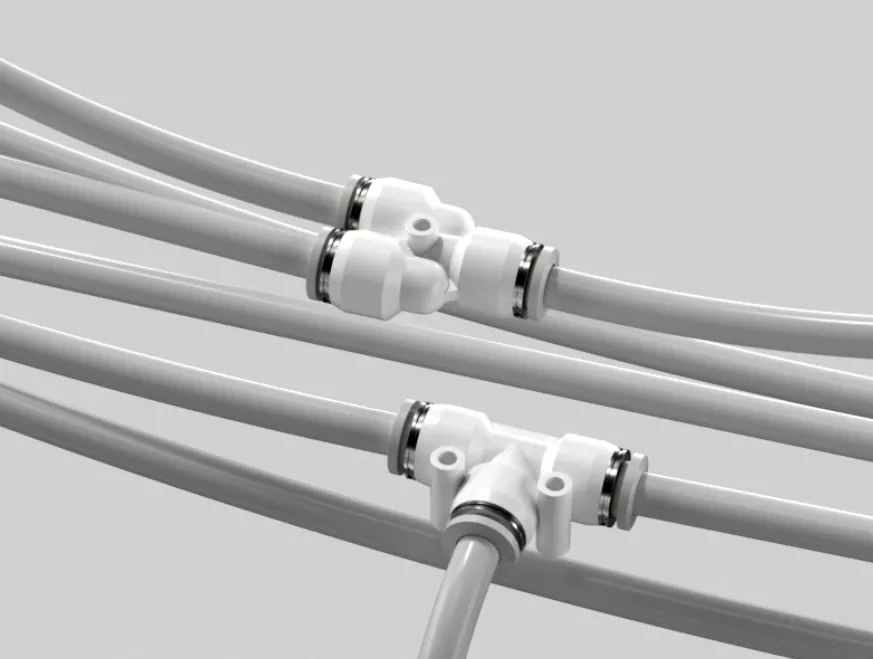

أوجه التشابه والاختلاف بين تركيب أنبوب الدفع على شكل T وY:

تركيب المحملة (PB، PD)

تركيب هوائي ثلاثي الاتجاهات مثل هيكل "T" ويتقاطع بزاوية 90 درجة

تركيب Y (PX)

التركيب ثلاثي الاتجاهات مثل الهيكل "Y" واتجاه التدفق السلس، أكثر ملاءمة لتدفق الهواء
