يتم استخدام OLK Brand PG Onducer Union بشكل مستقيم في تركيب الأنبوب لتوصيل أنابيب الهواء بأقطار مختلفة ، مثل من 6 مم إلى 4 مم. إنه مناسب للمساحات الضيقة أو عند الحاجة إلى انتقال الحجم.

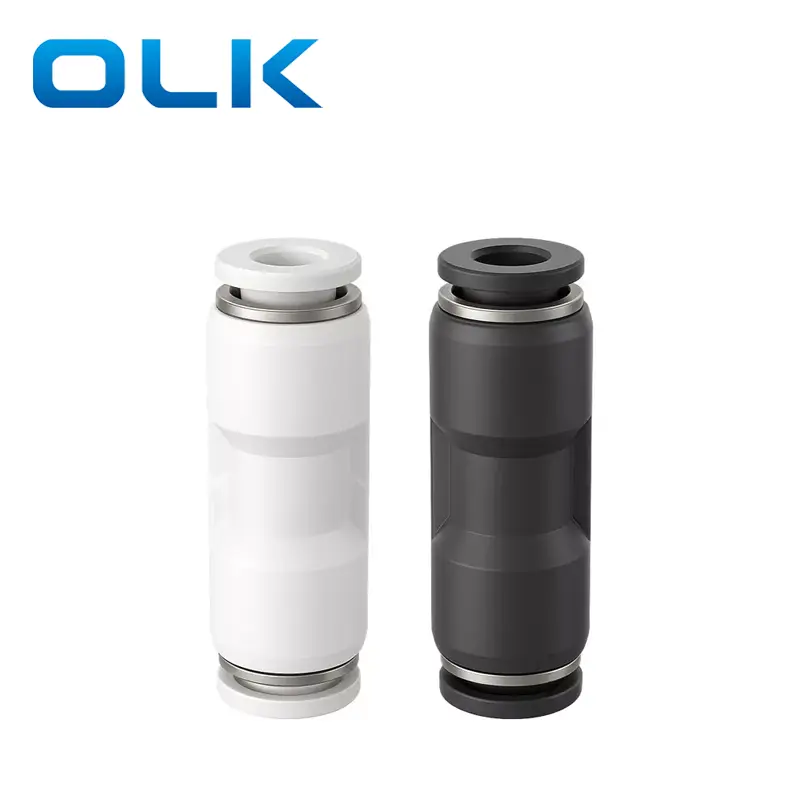

الموصل متوفر بثلاثة ألوان: الأزرق والأبيض والأسود.
|
رمز الطلب |
|||
|
ص |
8 |
- |
01 |
|
نموذج |
حجم الأنبوب (مقياس) |
|
حجم الأنبوب (مقياس) |
|
PG Series Fitting |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
سائل |
الهواء/الماء (مشروط)/فراغ |
|
ضغط التشغيل |
0-1.0MPA |
|
ضغط فراغ |
-00KPA (10 torr) |
|
درجة حرارة التشغيل |
-10-60 ℃ |
|
مادة |
النايلون (PA) ، البولي يوريثان (PU) |
|
تركيب أنبوب بوصة |
metrictube تركيب |

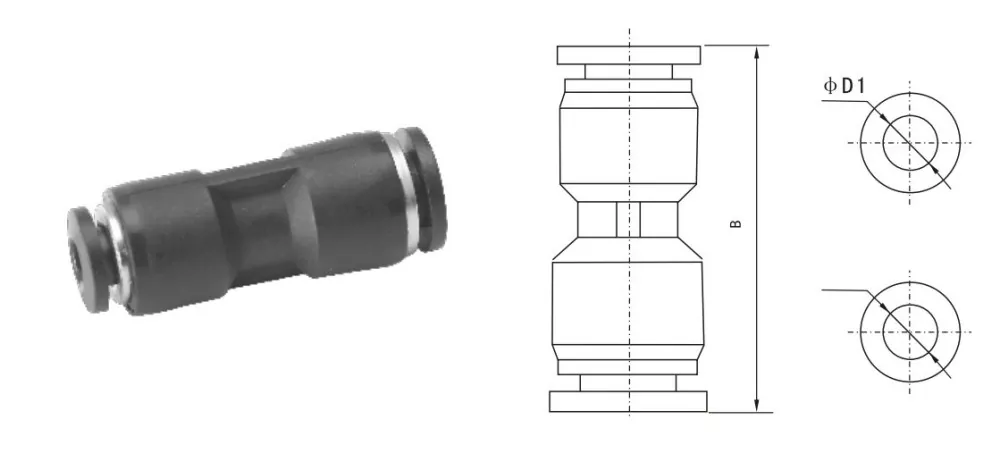

FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
مرجع تحويل حجم الخيط الإمبراطوري الشائع |
||
|
الحجم الإمبراطوري |
تقريبا. متري (مم) |
صيغة التحويل |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
الفرق بين تجهيزات PU وتجهيزات PG؟
يربط PU نفس خرطوم الهواء على كلا الجانبين ، يربط PG خرطوم الهواء بأقطار مختلفة على كلا الجانبين
