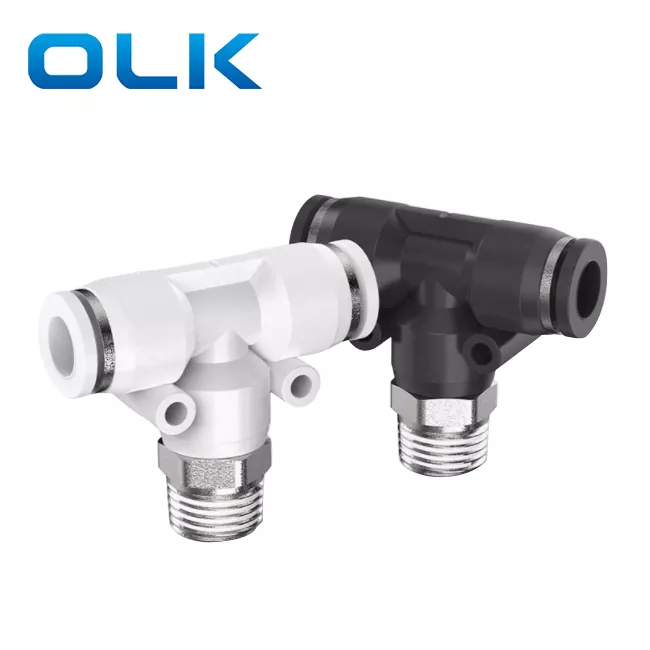

PB فرع المحملة دفع في تركيب الأنبوب

رمز الطلب

بي.بي

8

--

01

نموذج

حجم الأنبوب (متري)

نوع الخيط (خيط أنبوب مستقيم 55 درجة)

تركيب سلسلة PB

4:4 ملم

01:G1/8

6:6 ملم

02:G1/4

8:8 ملم

03:G3/8

10:10 ملم

04:G1/2

12:12 ملم

14:14 ملم

16:16 ملم

سائل

الهواء/الماء (المشروط)/الفراغ

ضغط التشغيل

0-1.0 ميجا باسكال

ضغط الفراغ

-100 كيلو باسكال (10 تور)

درجة حرارة التشغيل

-10-60 درجة مئوية

مادة

النايلون (PA)، البولي يوريثين (PU)

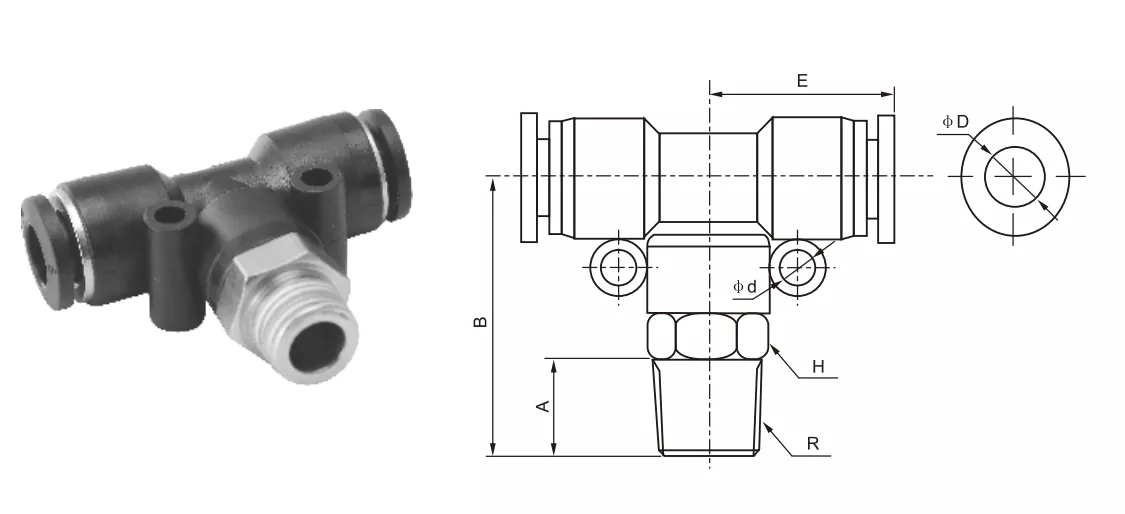

تركيب أنبوب بوصة

تركيب أنبوب متري

φد

R

A

B

E

H2

φد

PB5/32-M5

PB4-M5

4

م5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

ر1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

ر1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

م5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

ر1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

ر1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

ر3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

ر1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

ر1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

ر1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

ر3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

ر1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

ر1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

ر1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

ر3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

ر1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

ر1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

ر1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

ر3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

ر1/2

11

41

29.5

21

5

PB14-03

16

ر3/8

11

46.3

34.5

24

4

PB14-04

16

ر1/2

12

47.3

34.5

27

4

الاسم/النوع

وصف هيكل الواجهة

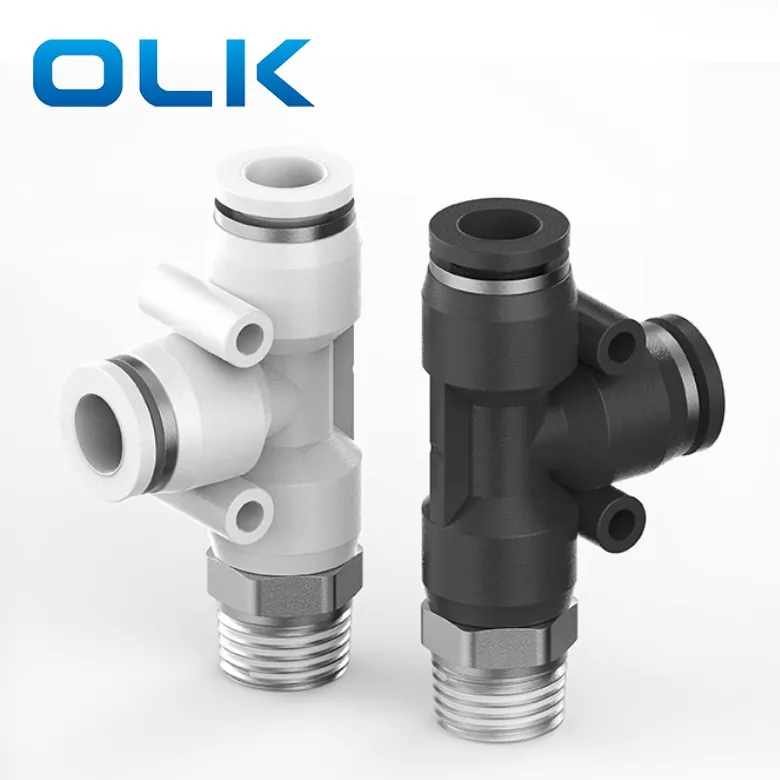

تشغيل المحملة (PD)

تدفق الهواء الرئيسي مستقيم، ويتم إخراج الفروع عموديًا

فرع المحملة (PB)

يتم توصيل واجهتين بزوايا قائمة، واحدة على فرع "T"

تي متساوية

ثلاثة منافذ بنفس الحجم
