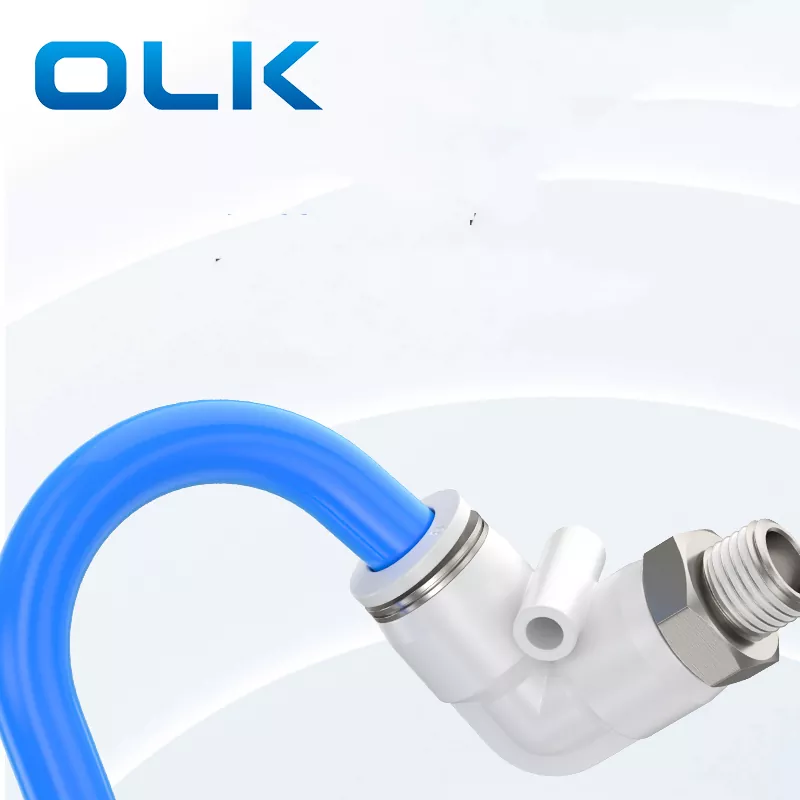

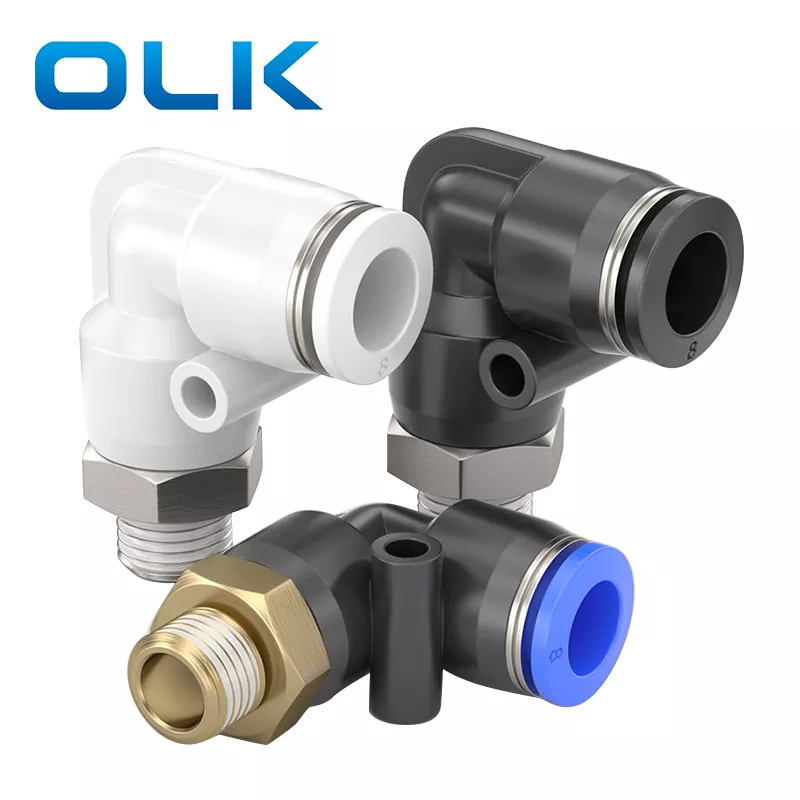

PL ذكر الكوع دفع في تركيب الأنبوب

رمز الطلب

بل

8

--

01

نموذج

حجم الأنبوب (متري)

نوع الخيط (خيط أنبوب مستقيم 55 درجة)

4:4 ملم

01:G1/8

6:6 ملم

02:G1/4

8:8 ملم

03:G3/8

10:10 ملم

04:G1/2

12:12 ملم

14:14 ملم

16:16 ملم

سائل

الهواء/الماء (المشروط)/الفراغ

ضغط التشغيل

0-1.0 ميجا باسكال

ضغط الفراغ

-100 كيلو باسكال (10 تور)

درجة حرارة التشغيل

-10-60 درجة مئوية

مادة

النايلون (PA)، البولي يوريثين (PU)

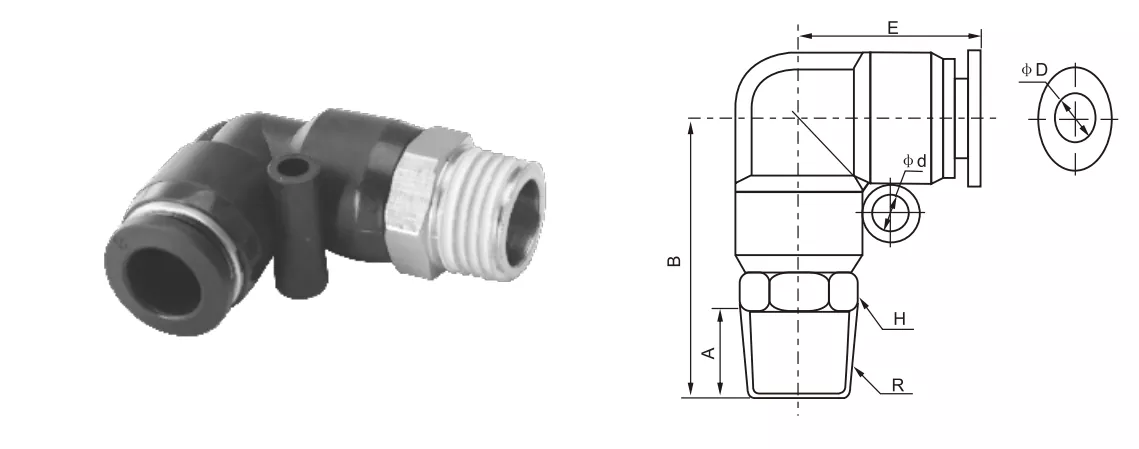

تركيب أنبوب بوصة

تركيب الأنبوب المتري

φد

R

A

B

H

E

φد

PL5/32-M5

PL4-M5

4

م5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

ر1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

ر1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

م5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

ر1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

ر1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

ر3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

ر1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

ر1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

ر1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

ر3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

ر1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

ر1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

ر1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

ر3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

ر1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

ر1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

ر1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

ر3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

ر1/2

11

42

21

30.3

5

PL14-03

14

ر3/8

12

42.5

24

30.3

4

PL14-04

14

ر1/2

15

45

24

30.3

4

PL16-03

16

ر3/8

15

50

24

34

4

PL16-04

16

ر1/2

15

50.5

27

34

4

الاسم/النوع

وصف هيكل الواجهة

الكوع الكمبيوتر

يتم ثني وصلة الأنبوب بزاوية 90 درجة، ويتم ربط الطرف الآخر داخليًا

الكوع PL

يتم إدخال طرف واحد والطرف الآخر به خيط خارجي بزاوية 90 درجة

الكوع الكهروضوئي

كلا الطرفين من نوع إدخال الأنبوب، مع انحناء بمقدار 90 درجة
