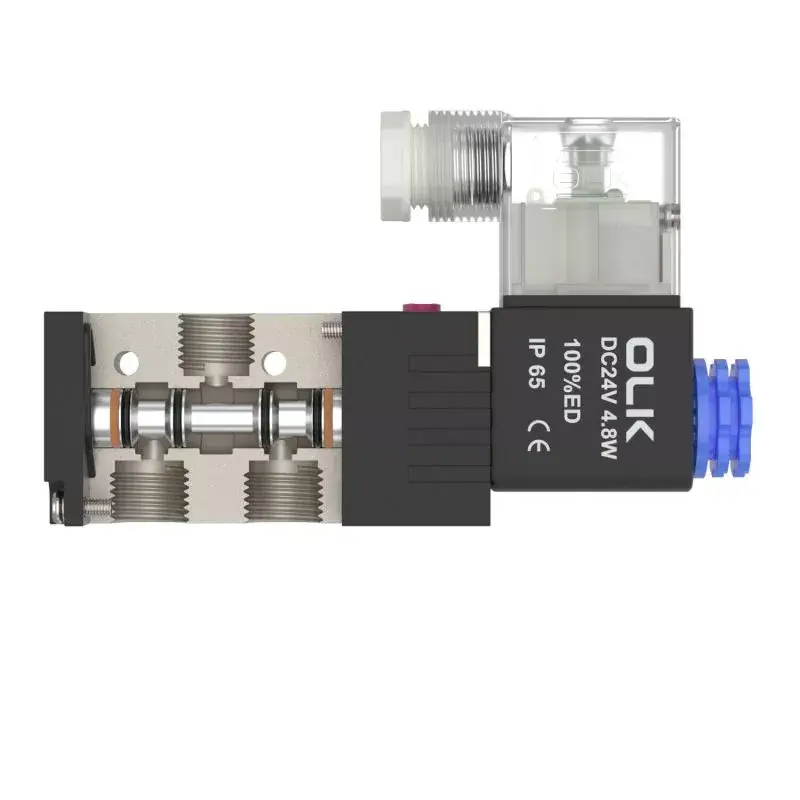

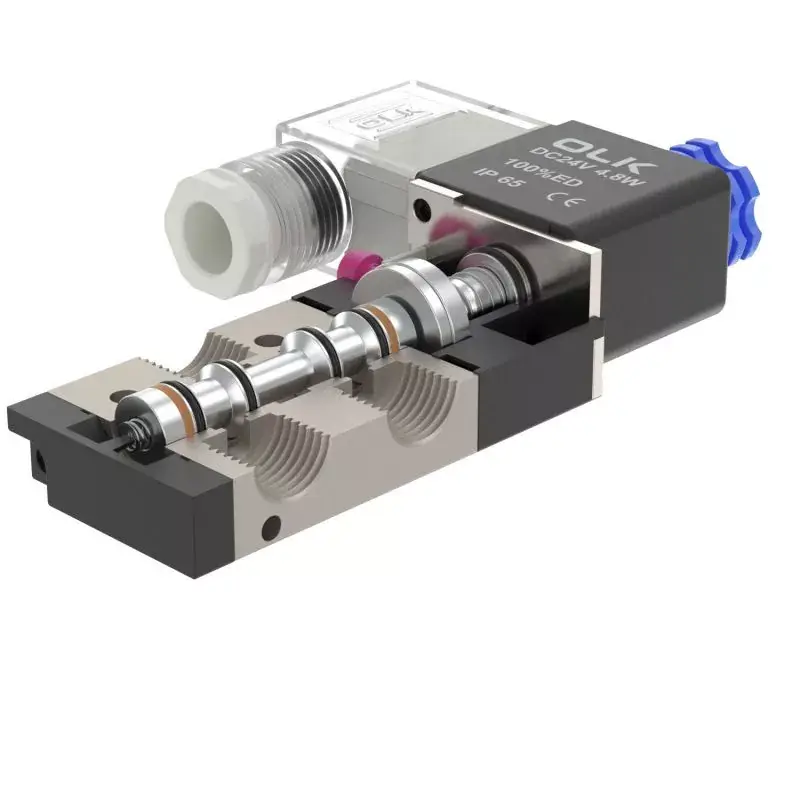

ينتمي صمام الملف اللولبي ثلاثي الاتجاه من سلسلة Ouleikai (OLK) 3V إلى فئة صمامات الملف اللولبي الاتجاهية التي يتم تشغيلها بشكل تجريبي، وتتميز بسرعة استجابة سريعة وتشغيل موثوق، ومناسب للتحكم في الأسطوانات أحادية الفعل. جسم الصمام مصنوع من سبائك الألومنيوم المقاومة للتآكل، ومقاومة درجات الحرارة العالية، مما يجعله مناسبًا للاستخدام في مختلف البيئات القاسية.
ويمكن مطابقتها مع سيناريوهات الأتمتة الصناعية، مثل التحكم في السوائل وتحويلها على خطوط الإنتاج الآلية المختلفة، والمعدات الهوائية، والأجهزة الطبية، وما إلى ذلك.
رمز:
رمز الطلب
3V
1
10
6
لا
A
نموذج
شفرة
نوع الصمام
حجم المنفذ
نوع العمل
الجهد االكهربى
لا: نوع الدين
3V: 2 موقف 3 صمام الملف اللولبي
1:100 سلسلة
10: صمام لولبي أحادي الفعل 3/2 طريقة
م5: م5
لا: مغلق عادة
تيار متردد 220 فولت
ل: نوع الخط
2:200 سلسلة
20: صمام الملف اللولبي مزدوج التمثيل 3/2 طريقة
06:G1/8
لا: مفتوح عادة
تيار متردد 110 فولت
3:300 سلسلة
08:G1/4
تيار متردد 24 فولت
4:400 سلسلة
10:G3/8
تيار متردد 36 فولت
15:G1/2
تيار مستمر12 فولت
تيار مستمر 24 فولت
1. التكوين المباشر، التبديل سريع الاستجابة؛
2. الخيارات المتاحة للأنواع المغلقة عادة والمفتوحة عادة؛
3. هيكل الإغلاق المحوري، الختم الممتاز، معدل التدفق الكبير؛
4. لا حاجة لتزييت الزيت.
5. مجهزة بجهاز يدوي لسهولة التركيب والتصحيح.
6. درجات الجهد القياسية المتعددة متاحة للاختيار.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
نوع الطيار |
|
عدد المناصب |
موقفان ثلاثي الاتجاه |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0.15∼0.8(21~114) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
مادة الجسم |
سبائك الألومنيوم |
|
الجهد القياسي |
تيار متردد 220 فولت، تيار متردد 110 فولت، تيار متردد 24 فولت، تيار مستمر 24 فولت، تيار مستمر 12 فولت |
|
استخدام نطاق الجهد |
التيار المتردد: ±15% تيار مستمر: ±10% |
|
مستوى الحماية |
IP65 (DIN40050) |
|
درجة مقاومة الحرارة |
الفئة ب |
|
نوع الاتصال |
نوع مقبس DIN، نوع المخرج |
|
وقت الإثارة |
0.05 ثانية أو أقل |
|
نموذج |
قطر المنفذ |
درجة حرارة العمل درجة مئوية |
تردد التشغيل الأقصى |
مساحة المقطع العرضي للتدفق مم² (قيمة السيرة الذاتية) |
استهلاك الطاقة |
|
3V110-M5 |
م5 |
-20∼70 |
5 مرات/ثانية |
5.5(0.31) |
تيار متردد: 3 فولت تيار مستمر: 3 وات |
|
3V120-M5 |
م5 |
-20∼70 |
5 مرات/ثانية |
5.5(0.31) |
تيار متردد: 3 فولت تيار مستمر: 3 وات |
|

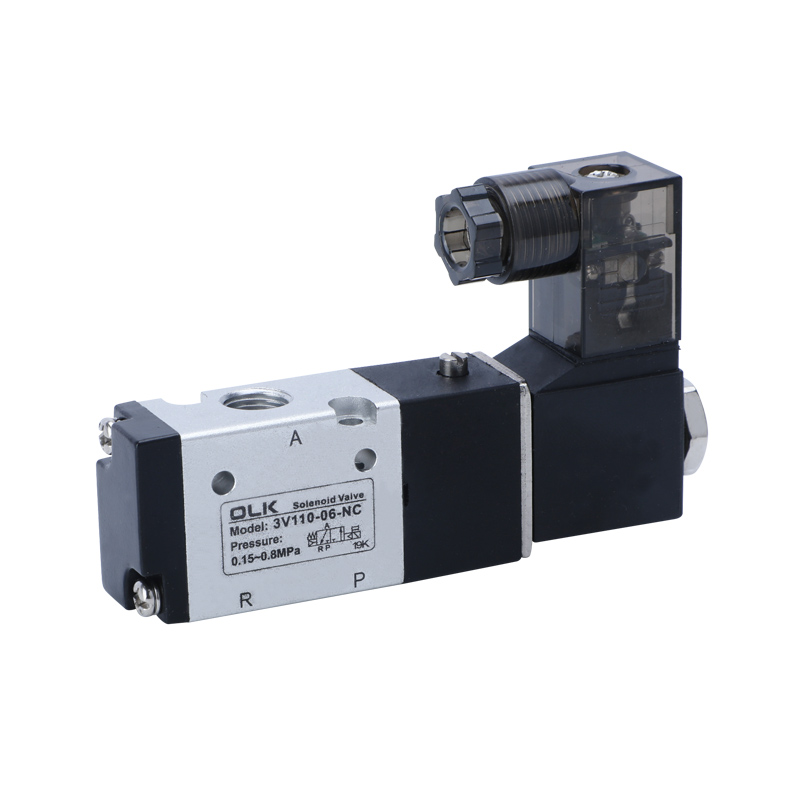

3V110-06 |
G1/8 |
-20∼70 |
5 مرات/ثانية |
12.0(0.67) |
تيار متردد: 3 فولت تيار مستمر: 3 وات |
|
3V120-06 |
G1/8 |
-20∼70 |
5 مرات/ثانية |
12.0(0.67) |
تيار متردد: 3 فولت تيار مستمر: 3 وات |
|
3V210-06 |
المدخول = المخرج = G1/8 |
-20∼70 |
5 مرات/ثانية |
14.0(0.78) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V220-06 |
المدخول = المخرج = G1/8 |
-20∼70 |
5 مرات/ثانية |
14.0(0.78) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|

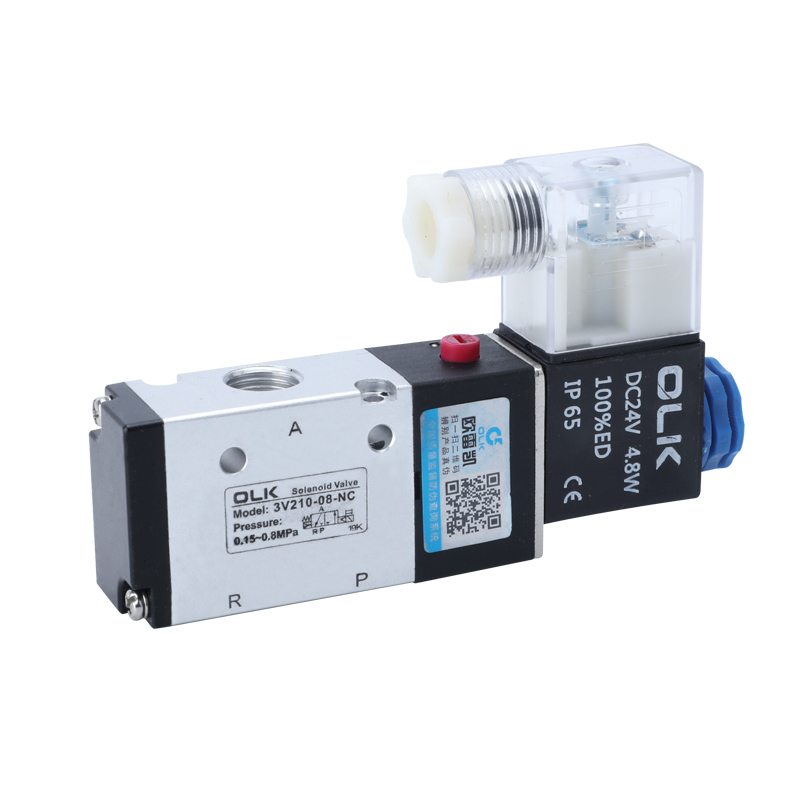

3V210-08 |
المدخول = المخرج = G1/4 |
-20∼70 |
5 مرات/ثانية |
16.0(0.89) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V220-08 |
المدخول = المخرج = G1/4 |
-20∼70 |
5 مرات/ثانية |
16.0(0.89) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V310-08 |
المدخول = المخرج = G1/4 |
-20∼70 |
5 مرات/ثانية |
25.0(1.39) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V320-08 |
المدخول = المخرج = G1/4 |
-20∼70 |
5 مرات/ثانية |
25.0(1.39) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V310-10 |
المدخول = المخرج = G3/8 |
-20∼70 |
5 مرات/ثانية |
30.0(1.67) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V320-10 |
المدخول = المخرج = G3/8 |
-20∼70 |
5 مرات/ثانية |
30.0(1.67) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V410-15 |
المدخول = المخرج = G1/2 |
-5∼60 |
3 مرات/ثانية |
50.0(2.79) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
|
3V420-15 |
المدخول = المخرج = G1/2 |
-5∼60 |
3 مرات/ثانية |
50.0(2.79) |
التيار المتردد: 6 فولت أمبير تيار مستمر: 4.8 واط |
