Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

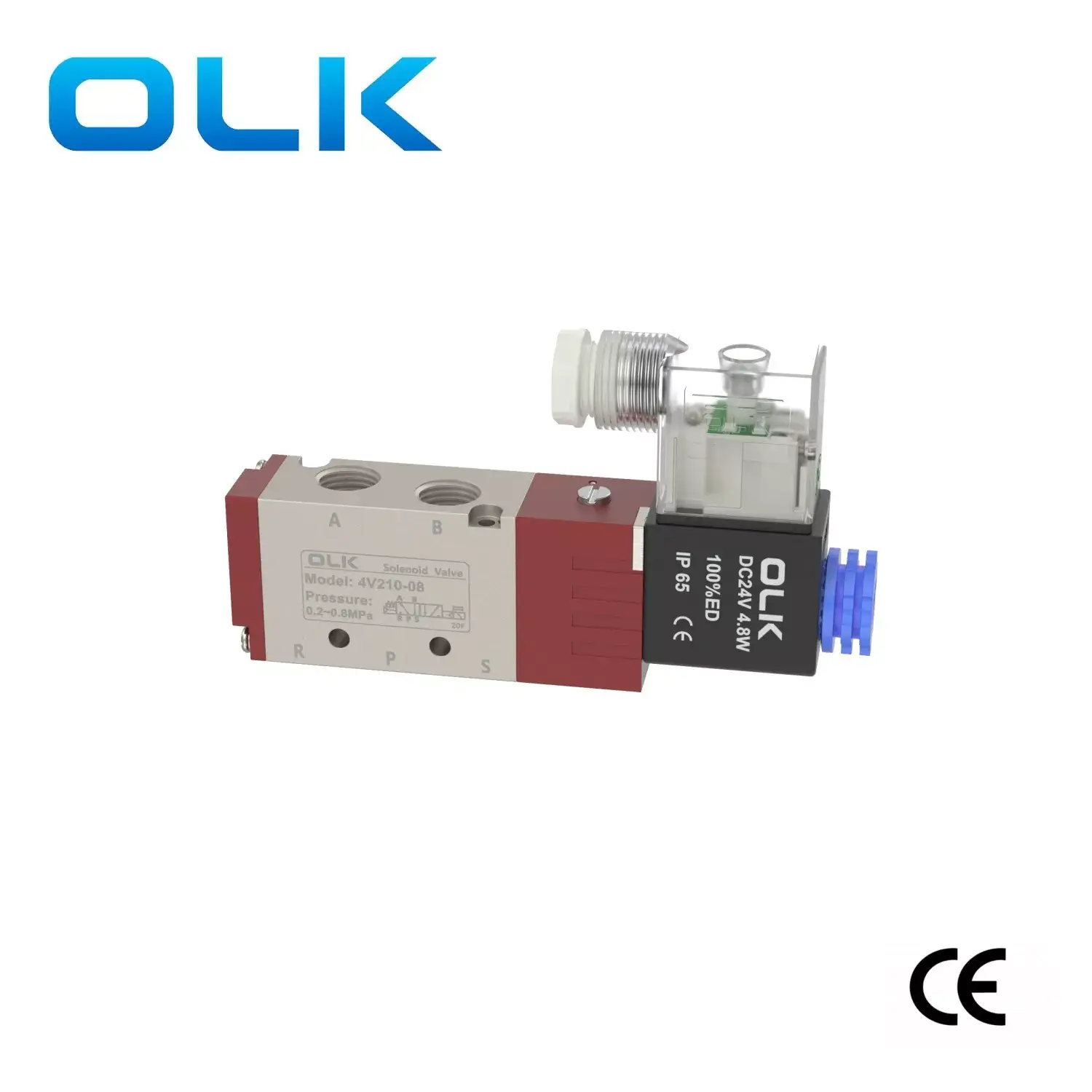

Internal Pilot Operatedصمام الملف اللولبي ذو 5 اتجاهات من سلسلة 4V عبارة عن صمام اتجاهي مائع مناسب للهواء كوسيط عمل.

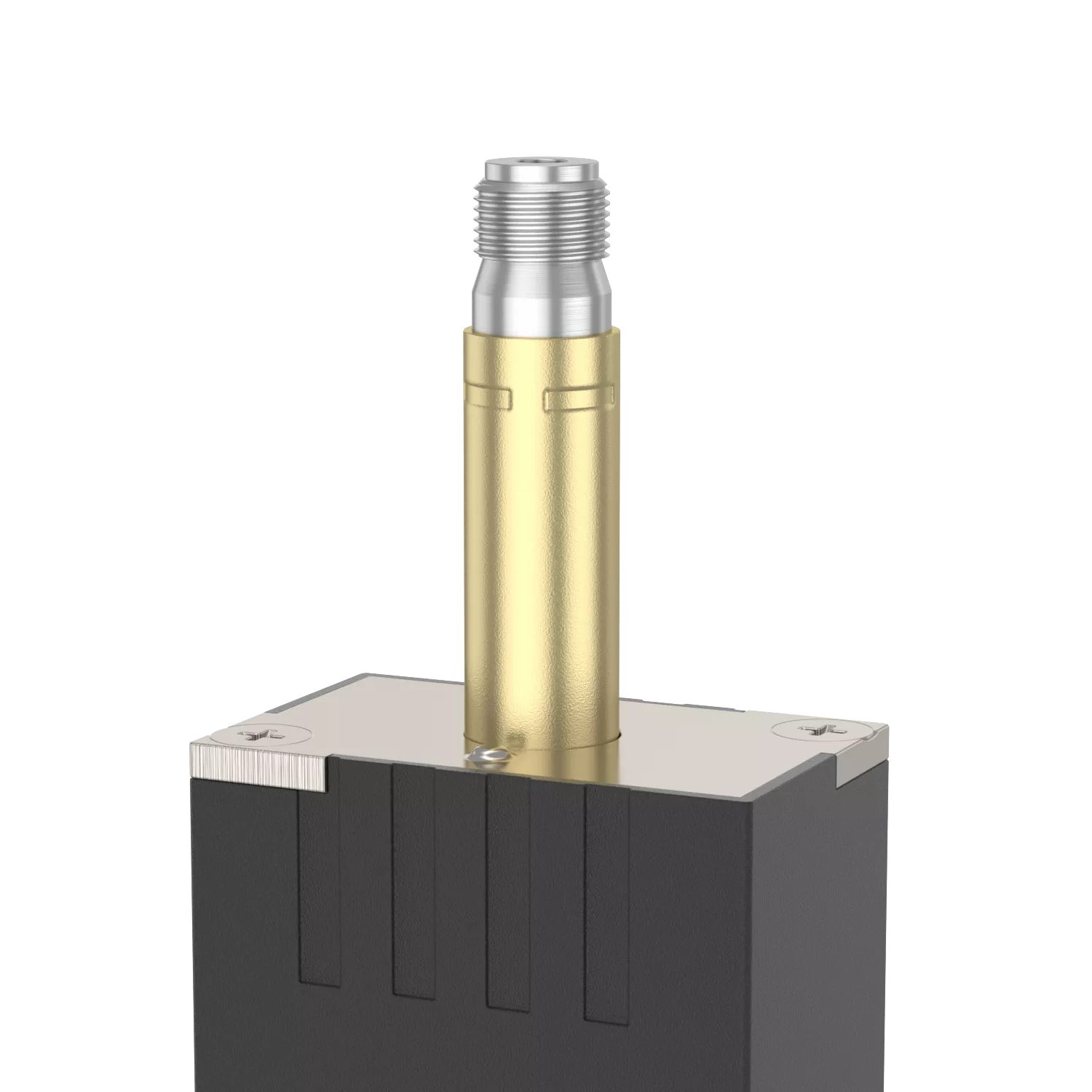

إن جسم صمام الملف اللولبي من سلسلة 5 طرق 4V مصنوع من سبائك الألومنيوم ويشتمل على مواد عالية الجودة مثل رؤوس الطيار المقاومة للغبار من الدرجة A، ومكونات الختم Mitsubishi، وزيت التشحيم غير المتجمد. يمكنها الحفاظ على وظائفها في بيئات العمل القاسية. لقد خضع هذا الصمام لاختبارات صارمة للامتثال لـ EMC وLVD وحصل على شهادة CE، مما يلبي أعلى معايير السلامة والجودة.
يقبل المنتج ألوان المظهر المخصصة، مما يسمح للمستخدمين بالتعرف بسرعة على المنتج في بيئات الأنظمة المتكاملة المعقدة.
الواجهات القياسية لصمامات الملف اللولبي من سلسلة 4V هي M5، G1/8، G1/4، G3/8، G1/2، المتوفرة في مجموعات متكاملة لسهولة التركيب. هناك خيارات متعددة لتشغيل الفولتية، اعتمادًا على سيناريو التطبيق المحدد، لاختيار قوة الجهد المناسبة.
تُستخدم صمامات الملف اللولبي من سلسلة 4V Ouleikai (OLK) على نطاق واسع في سيناريوهات صناعية مختلفة مثل أتمتة التغليف، والآلات الطبية، ومعدات النسيج، مما يوفر حلولًا موثوقة لخط الإنتاج الخاص بك.
رمز:
| 4 فولت | 2 | 10 | 08 | تيار متردد 110 فولت | EX-P |
| نموذج | شفرة | نوع الصمام | حجم المنفذ | الجهد االكهربى | طريقة الأسلاك |
| 4V: 2 موقف 5 طريقة /2 موقف 5 صمام الملف اللولبي | 1:100 سلسلة | 10:صمام ذو ملف لولبي واحد 5/2 طريقة | M5: M5X0.8 | ج:AC22C | فارغ: الخاص بك |
|
|
2:200 سلسلة | 20:صمام ذو ملف لولبي مزدوج 5/2 طريقة | 06:G1/8 | ب: تيار مستمر 24 فولت | الصف ب |
|
|
3:300 سلسلة | 30C: ملف لولبي مزدوج 5/3 مركز مغلق | 08:G1/4 | ج: تيار متردد 110 فولت |
|
|
|
4:400 سلسلة | 30E: ملف لولبي مزدوج مركز عادم 5/3 اتجاهات | 10:G3/8 | ه: تيار متردد 24 فولت |
|
|
|
|
30P: مركز ضغط ذو ملف لولبي مزدوج 5/3 | 15:G1/2 | ف: تيار مستمر 12 فولت |
|
|
|
|
|
|
|
|
ميزات المنتج:
3. كيفية تحسين العمر الافتراضي لصمامات الملف اللولبي 4V؟

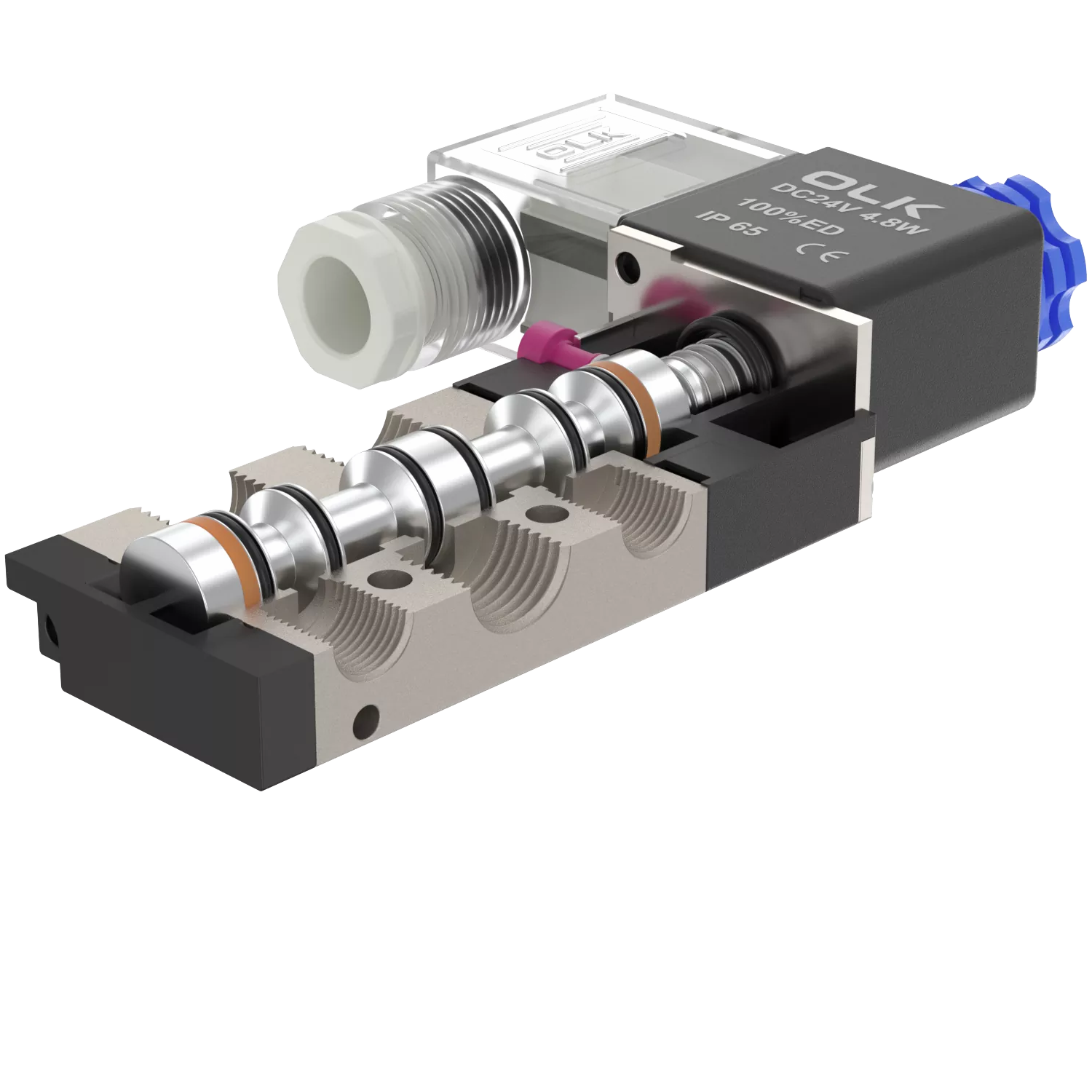

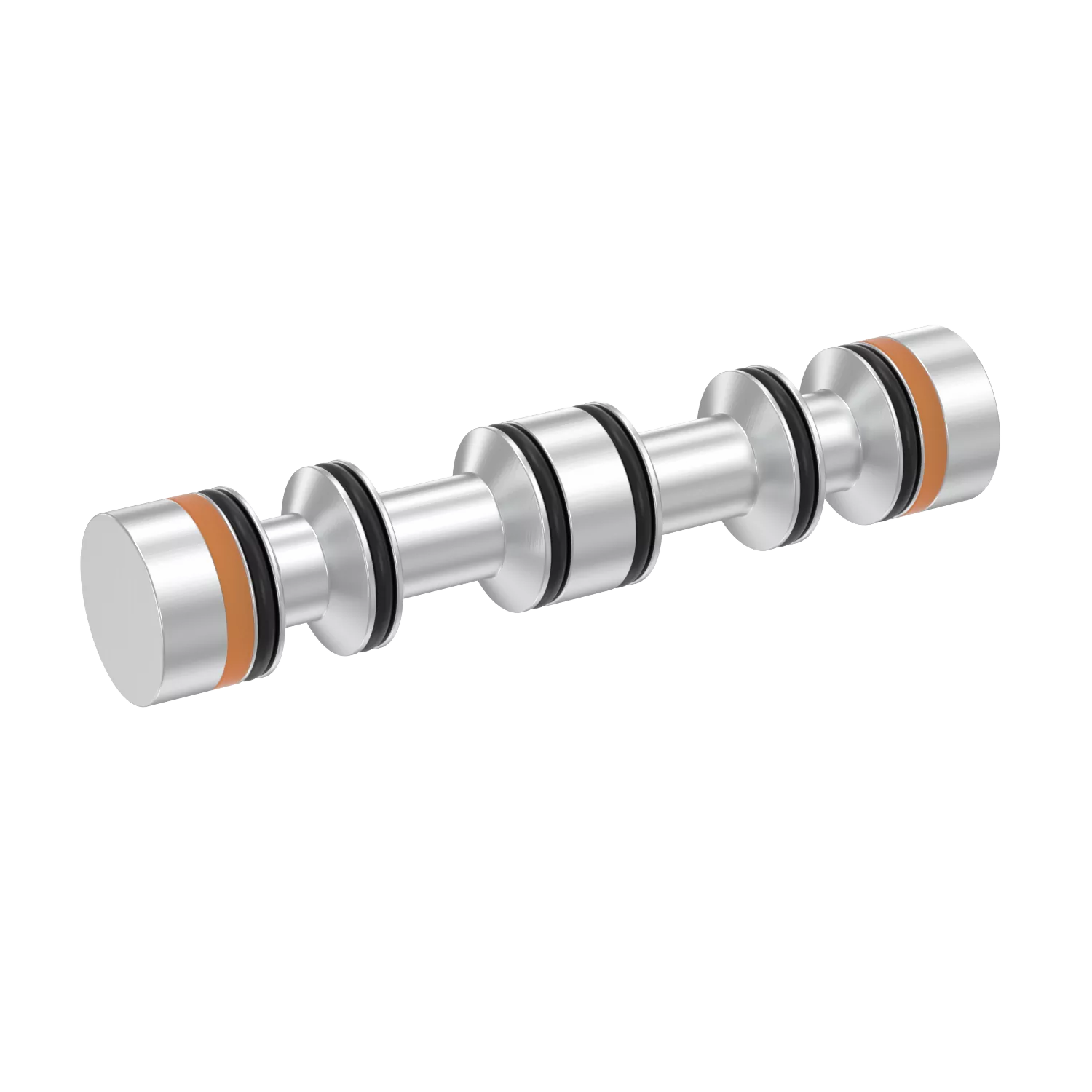

2.. هيكل من نوع المكبس، وختم ممتاز، واستجابة حساسة؛
3. توفر صمامات الملف اللولبي ثلاثية المواضع ثلاث وظائف مركزية للاختيار من بينها:
4. تتميز صمامات الملف اللولبي ذات الرأس المزدوج والموضعين بوظيفة الذاكرة؛
5. الثقوب الداخلية معالجة بتقنيات خاصة، مقاومة احتكاك منخفضة، ضغط بدء تشغيل منخفض، عمر خدمة طويل؛
6. لا حاجة لتزييت النفط.

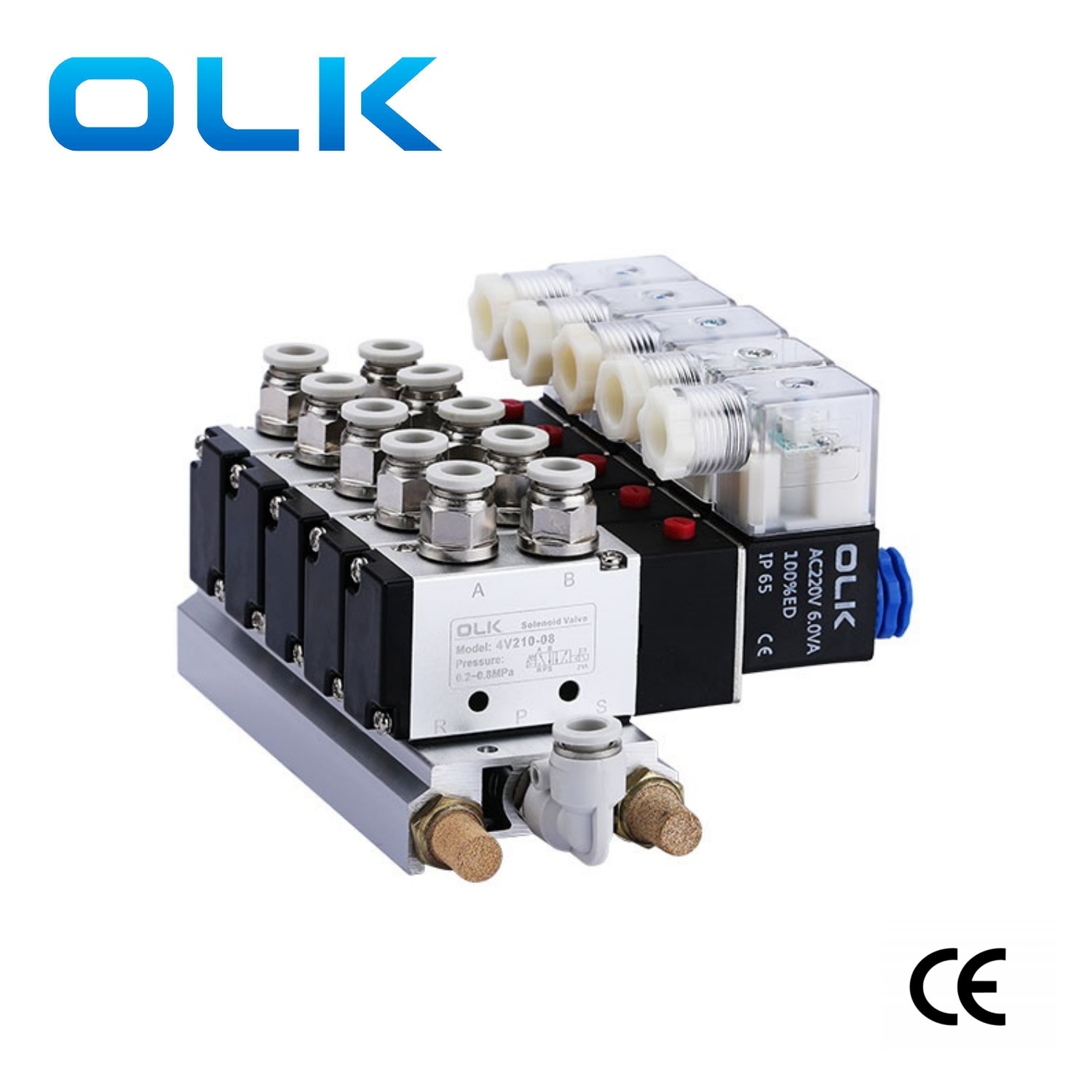

7. يمكن دمجها مع مجموعة صمامات اللوح الأساسي، مما يوفر مساحة التثبيت؛
8. مجهزة بجهاز يدوي لسهولة التركيب والتصحيح.
9. مستويات الجهد القياسية المتعددة متاحة للاختيار.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
نوع الطيار |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0.15∼0.8(21~114) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
مادة الجسم |
سبائك الألومنيوم |
|
PL idom |
تيار متردد 220 فولت، تيار متردد 110 فولت، تيار متردد 24 فولت، تيار مستمر 24 فولت، تيار مستمر 12 فولت |
|
استخدام نطاق الجهد |
التيار المتردد: ±15% تيار مستمر: ±10% |
|
استهلاك الطاقة |
تيار متردد: 3 فولت تيار مستمر: 3 وات |
|
مستوى الحماية |
IP65 (DIN40050) |
|
درجة مقاومة الحرارة |
الصف ب |
|
نوع الاتصال |
نوع مقبس DIN، نوع المخرج |
|
وقت الإثارة |
5 مرات/ثانية |
|
نموذج |
قطر المنفذ |
عدد المناصب |
أعلى تردد التشغيل |
مساحة المقطع العرضي الفعالة مم² (قيمة السيرة الذاتية) |
|
4V110-M5 |
المدخول = المخرج = M5 |
2 موقف 5 الطريق |
5 مرات/ثانية |
5.5(0.31) |
|
4V120-M5 |
المدخول = المخرج = M5 |
2 موقف 5 الطريق |
5 مرات/ثانية |
5.5(0.31) |
|
4V130C-M5 |
المدخول = المخرج = M5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|
4V130E-M5 |
المدخول = المخرج = M5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|
4V130P-M5 |
المدخول = المخرج = M5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|
4V110-06 |
المدخول = المخرج = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
12.0(0.67) |
|
4V120-06 |
المدخول = المخرج = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
12.0(0.67) |
|
4V130C-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4V130E-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4V130P-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4v210-06 |
المدخول = المخرج = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
14.0(0.78) |
|
4v220-06 |
المدخول = المخرج = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
14.0(0.78) |
|
4v230C-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4v230E-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4v230P-06 |
المدخول = المخرج = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4v210-08 |
المدخل = المخرج = G1/4 العادم = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
16.0(0.89) |
|
4v220-08 |
المدخل = المخرج = G1/4 العادم = G1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
16.0(0.89) |
|
4v230C-08 |
المدخل = المخرج = G1/4 العادم = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4v230E-08 |
المدخل = المخرج = G1/4 العادم = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4v230P-08 |
المدخل = المخرج = G1/4 العادم = G1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4V310-08 |
المدخول = المخرج = G1/4 |
2 موقف 5 الطريق |
4/ثانية |
25.0(1.40) |
|
4V320-08 |
المدخول = المخرج = G1/4 |
2 موقف 5 الطريق |
4/ثانية |
25.0(1.40) |
|
4V330C-08 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4V330E-08 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4V330P-08 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4V310-10 |
المدخول = المخرج = G1/4 |
2 موقف 5 الطريق |
4/ثانية |
30(1.68) |
|
4V320-10 |
المدخول = المخرج = G1/4 |
2 موقف 5 الطريق |
4/ثانية |
30(1.68) |
|
4V330C-10 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
300-serien：10：G3/8 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4V330P-10 |
المدخل = المخرج = G3/8 العادم = G1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4V410-15 |
المدخول = المخرج = G1/2 |
2 موقف 5 الطريق |
3 مرات/ثانية |
50.0(2.79) |
|
4V420-15 |
المدخول = المخرج = G1/2 |
2 موقف 5 الطريق |
3 مرات/ثانية |
50.0(2.79) |
|
4V430C-15 |
المدخول = المخرج = G1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30(1.68) |
|
4V430E-15 |
المدخول = المخرج = G1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30(1.68) |
|
4V430P-15 |
المدخول = المخرج = G1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30(1.68) |
الأسئلة الشائعة:
1. ما مدى سرعة تردد صمام الملف اللولبي ذو 5 اتجاهات من سلسلة 4V؟
الحد الأقصى لتردد العمل 5 مرات/ثانية.
2. هل يمكن تشغيل صمام الملف اللولبي 5 Way من سلسلة 4V لفترة طويلة؟
نعم، ملفنا هو 100% ED.
3. كيفية تحسين العمر الافتراضي لصمامات الملف اللولبي 4V؟
فاصل الزيت عن الماء المقترح لتصفية الرطوبة والشوائب الموجودة في الهواء
4. هل سيمنع الملف اللولبي خرطوم الهواء أو الواجهة المشتركة؟

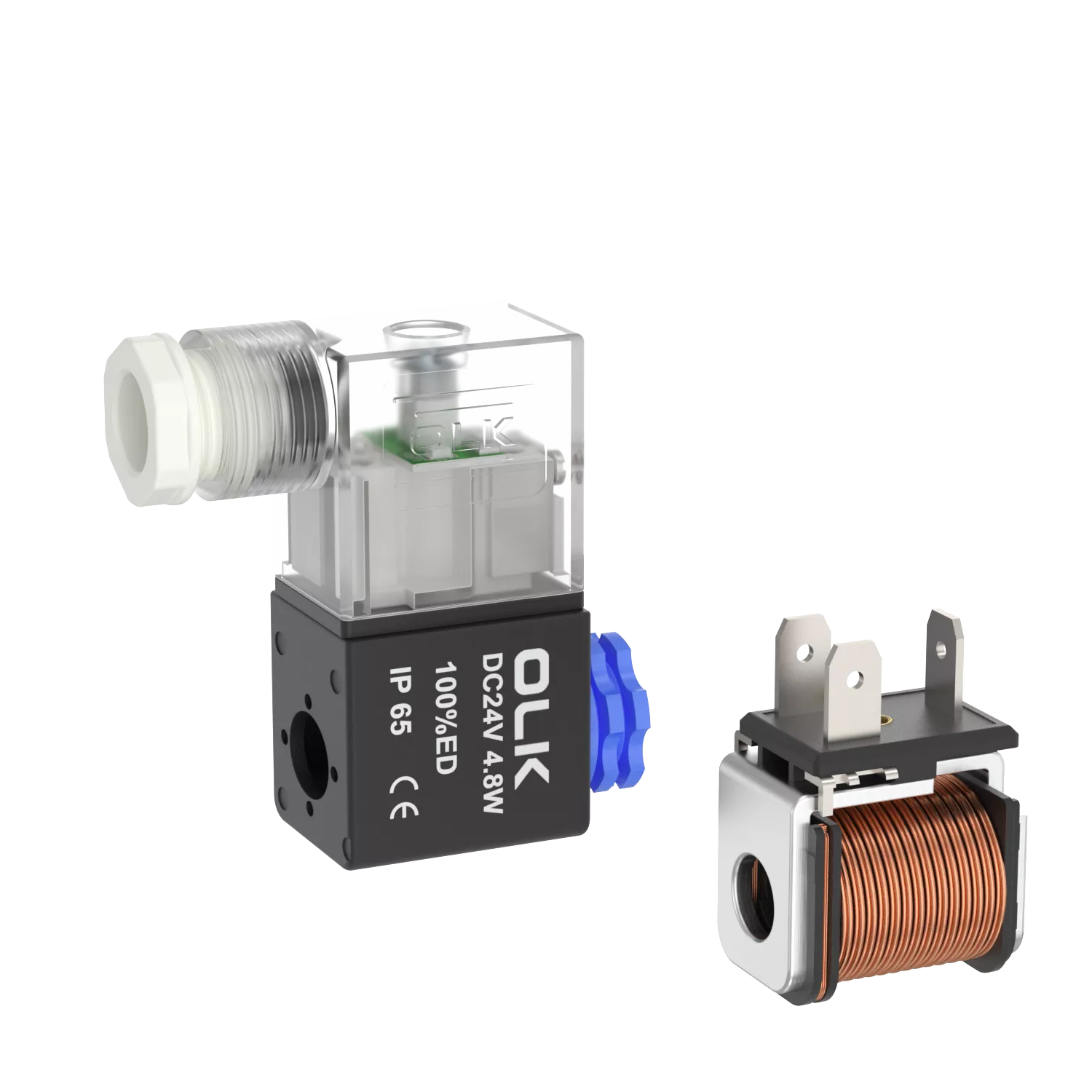

لن يحدث ذلك لأنه يمكن تعديل الملف عن طريق فك صامولة الملف
5. الفرق بين جهد التيار المتردد والتيار المستمر؟
DC هو التيار المباشر، AC هو التيار المتردد. بشكل عام، الكهرباء المنزلية هي AC220V
| الملحقات ذات الصلة لصمامات الملف اللولبي من سلسلة 4V200: التركيبات والمشعبات |
||||
 |
|
|
 |
|
|
|

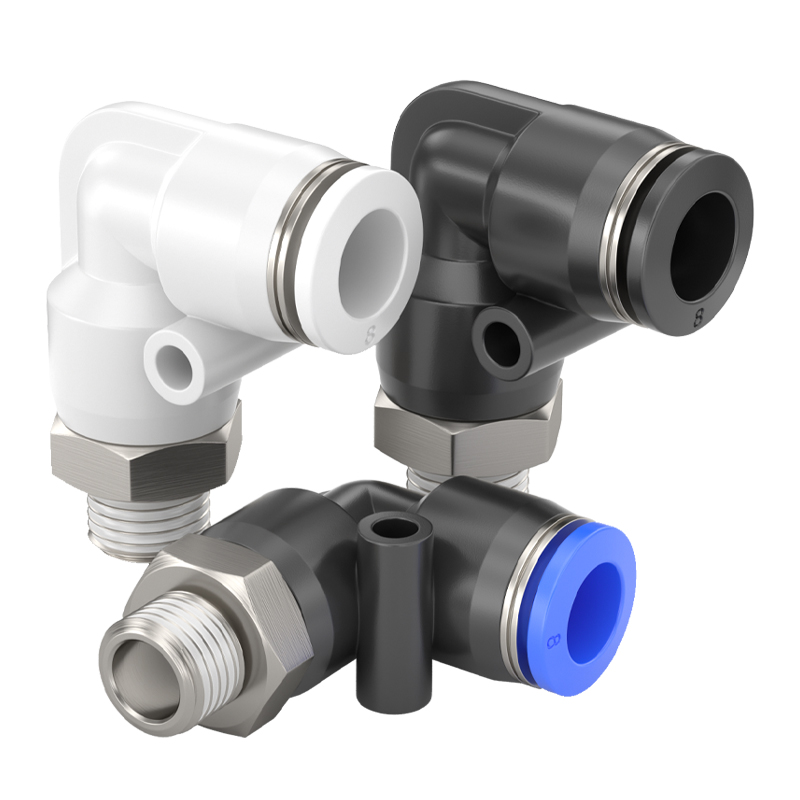

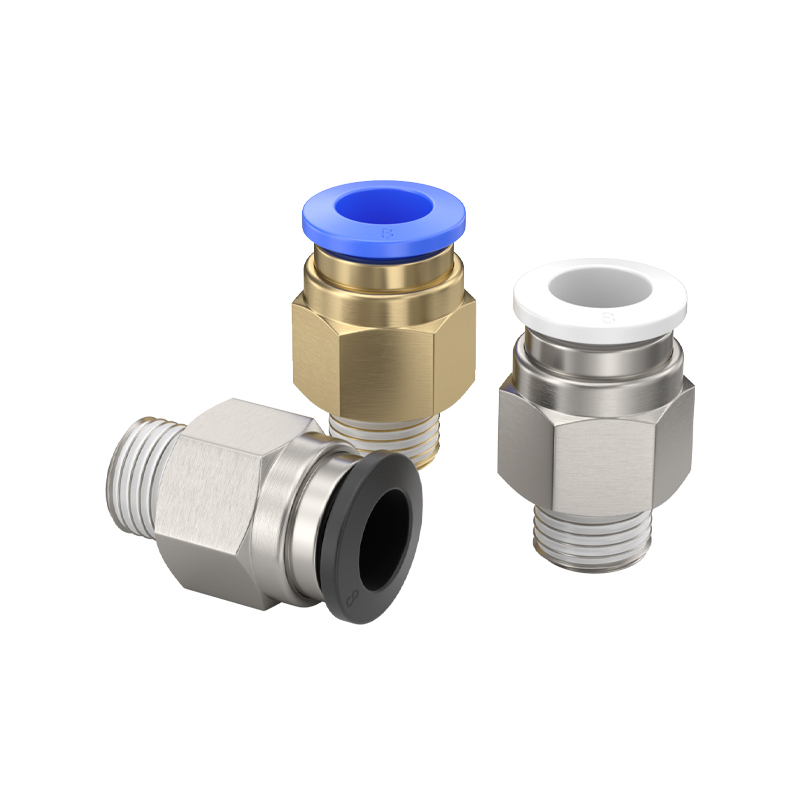

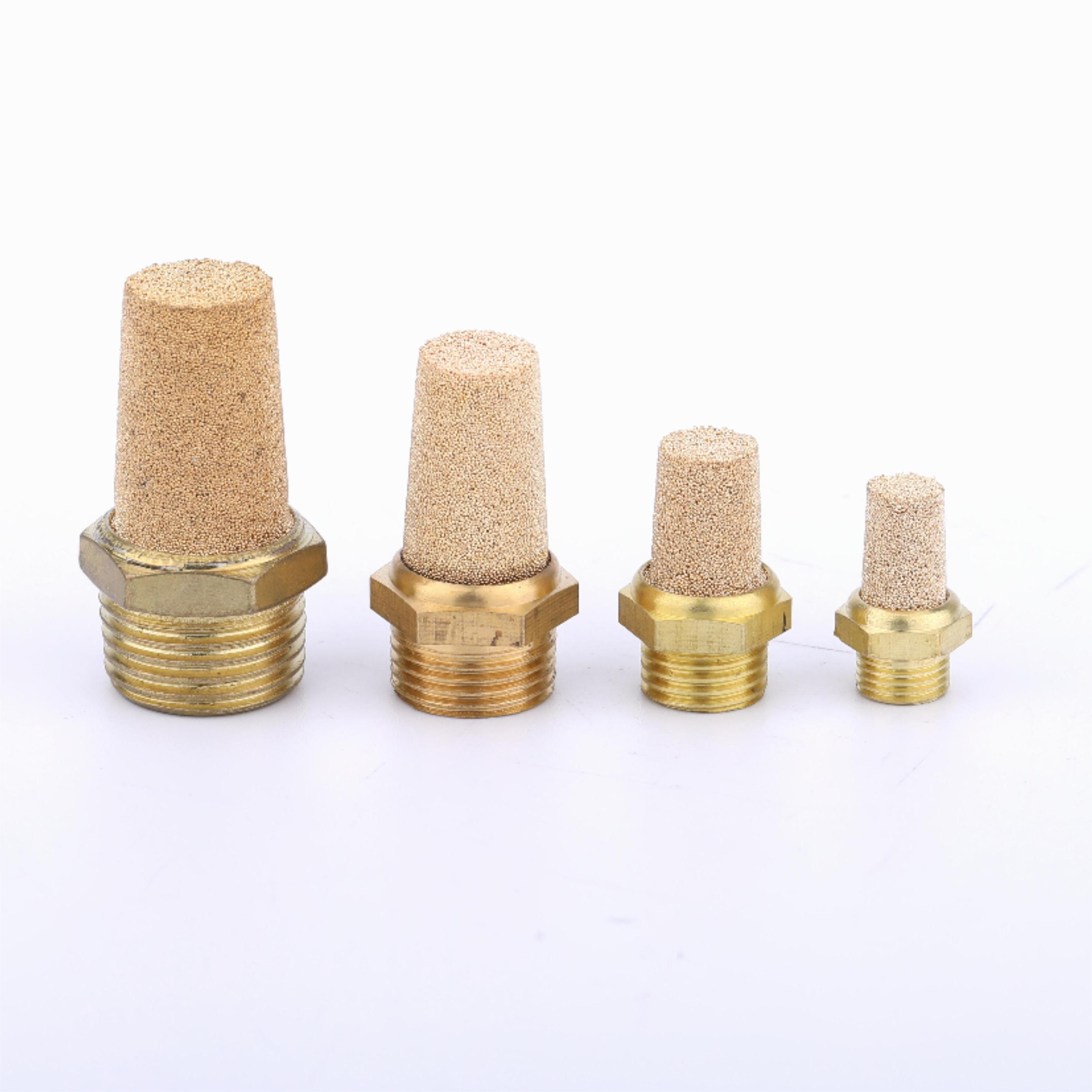

تركيب الكمبيوتر | تركيب PL | سلسلة 4V200 متعددة | برج كاتم الصوت |
