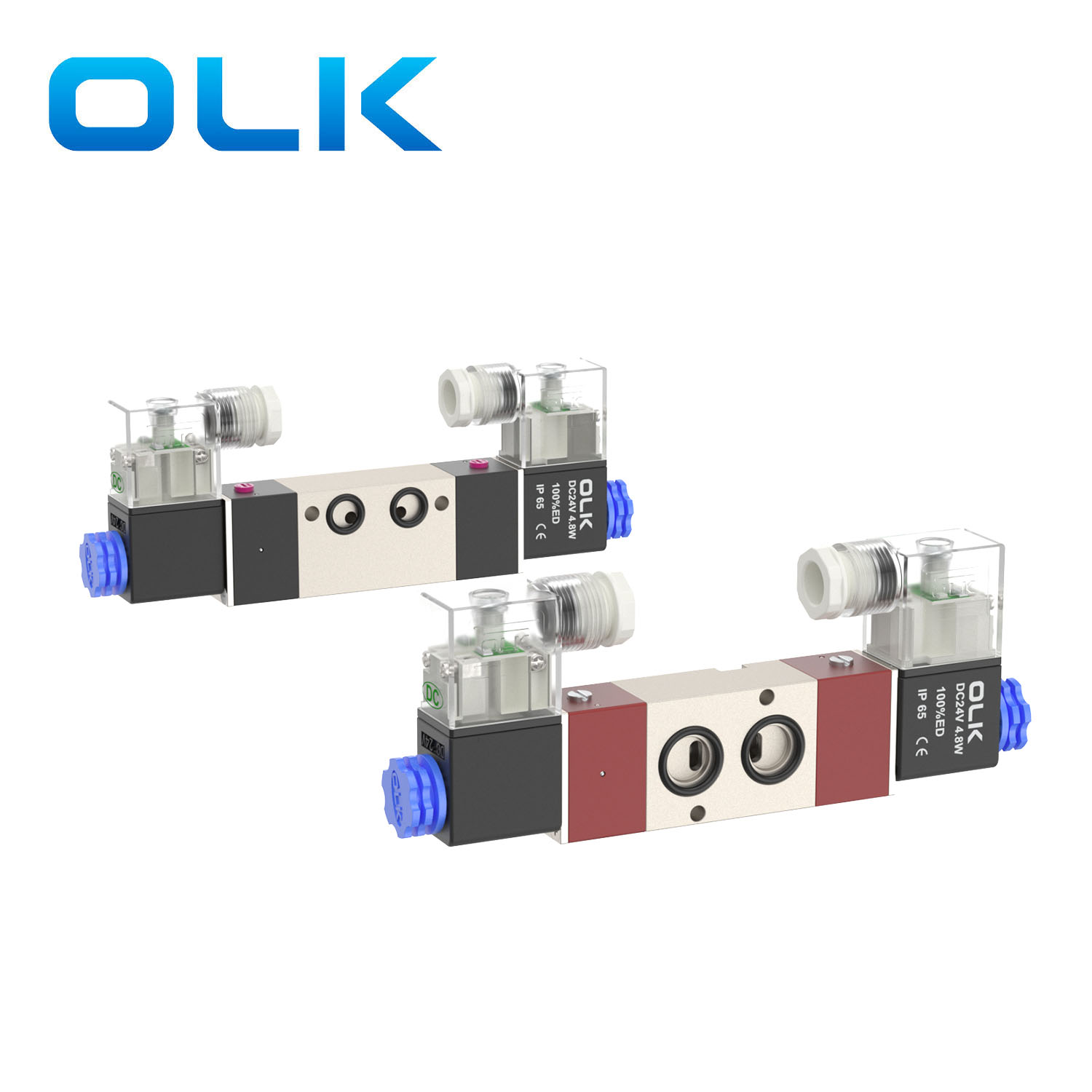

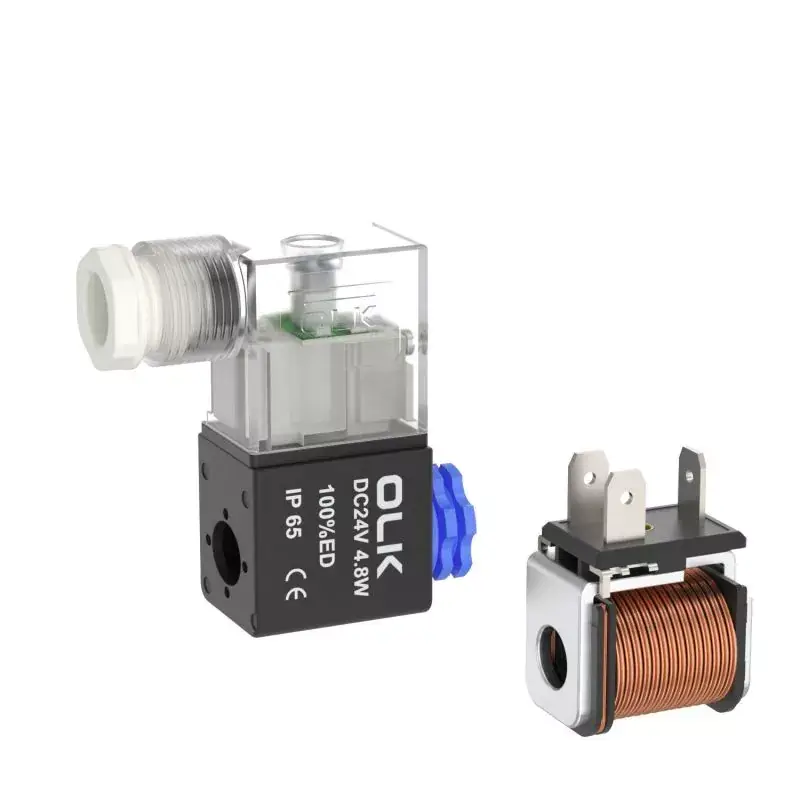

تستخدم سلسلة Ouleikai (OLK) 4M من الصمامات اللولبية ذات الاتجاهات المباشرة ذات الخمسة اتجاهات تحكمًا تديرًا تجريبيًا ، وتتضمن سرعة استجابة سريعة وتشغيل موثوق بها ، ومناسبة للتحكم في الأسطوانات المزدوجة المفعول. يأتي الملف مع شعار ED ، مما يسمح بالتنشيط المستمر لفترات طويلة. يحتوي صمام الملف اللولبي ذو الرؤوس المزدوجة على وظيفة ذاكرة. يخضع جسم الصمام السميك إلى أكسدة صلبة لتعزيز صلابة السطح. قبل الاستخدام ، يرجى فحص الصمام وخط الأنابيب للتأكد من أنها سليمة وخالية من التسرب لتجنب التأثير على التشغيل العادي للصمام.

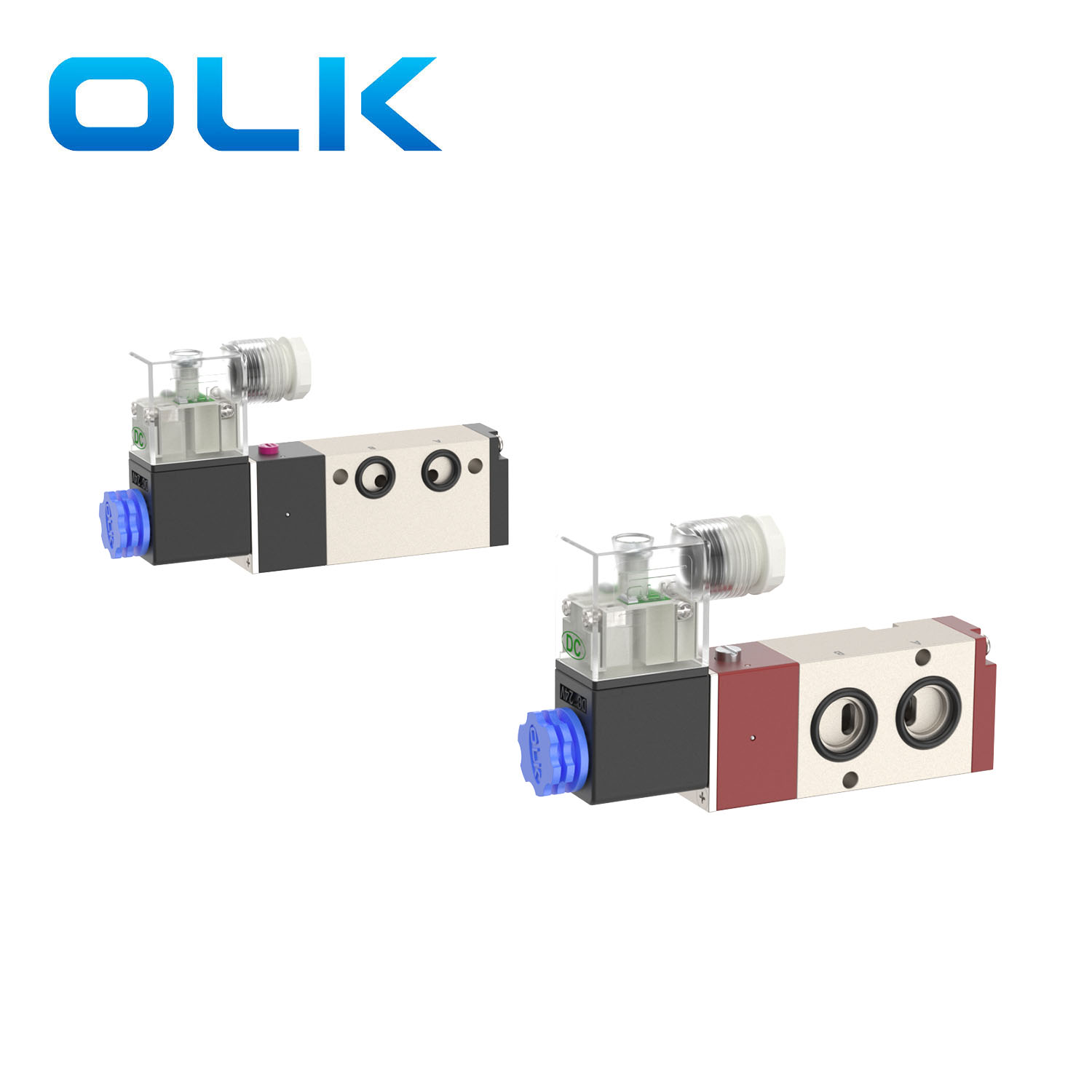

صمام الملف اللولبي 4M نامور هو متغير من صمام الملف اللولبي 4V ، مع نفس المبدأ الوظيفي مثل 4V. استنادًا إلى متطلبات التثبيت المختلفة ، قامت Series Series Series Series Series 5 Way بتعديل بعض الأبعاد الواجهة والثقب. تقدم شركة Ouleikai (OLK) الهوائية مجموعة متنوعة من المواصفات والنماذج لتلبية احتياجات العملاء المختلفة ، وتوفير خدمات قابلة للتخصيص.

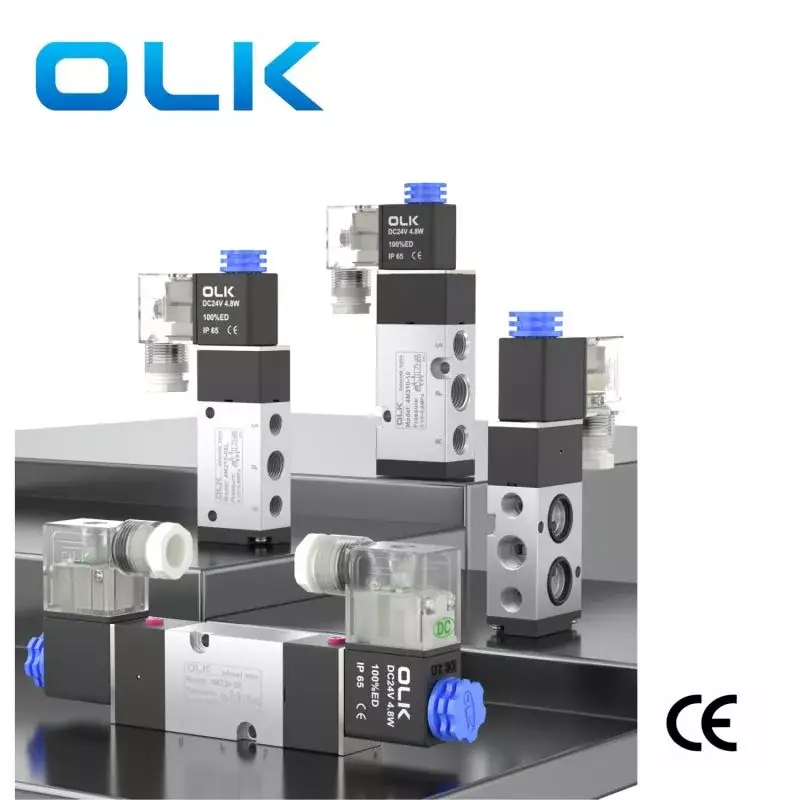

Ouleikai يضم سرعة الاستجابة السريعة 4M Namur Valve 5 Way CE شهادة المنتجات

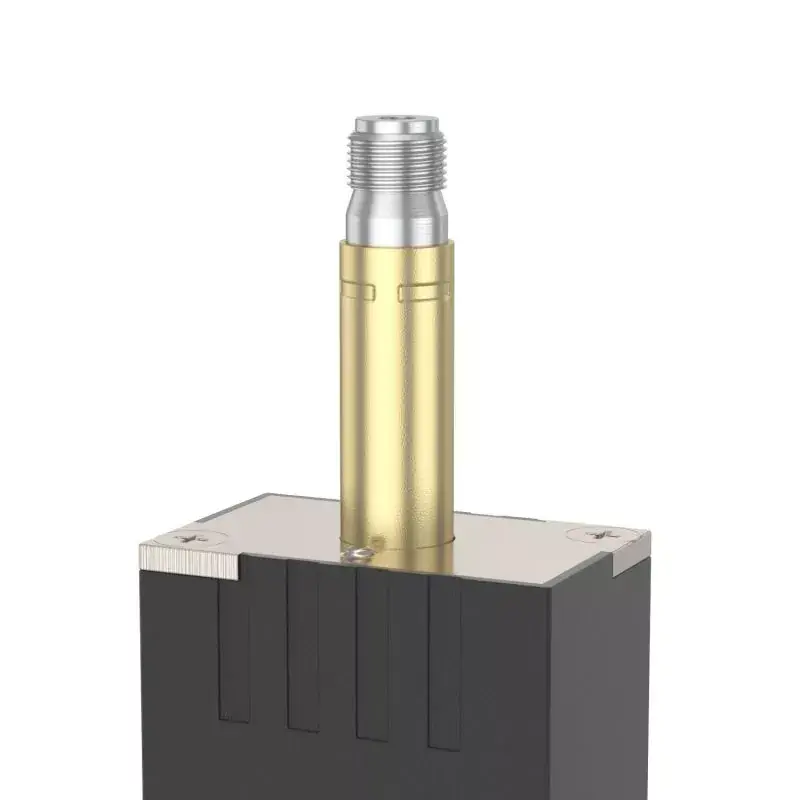

1. بنية تديرها داخليًا.

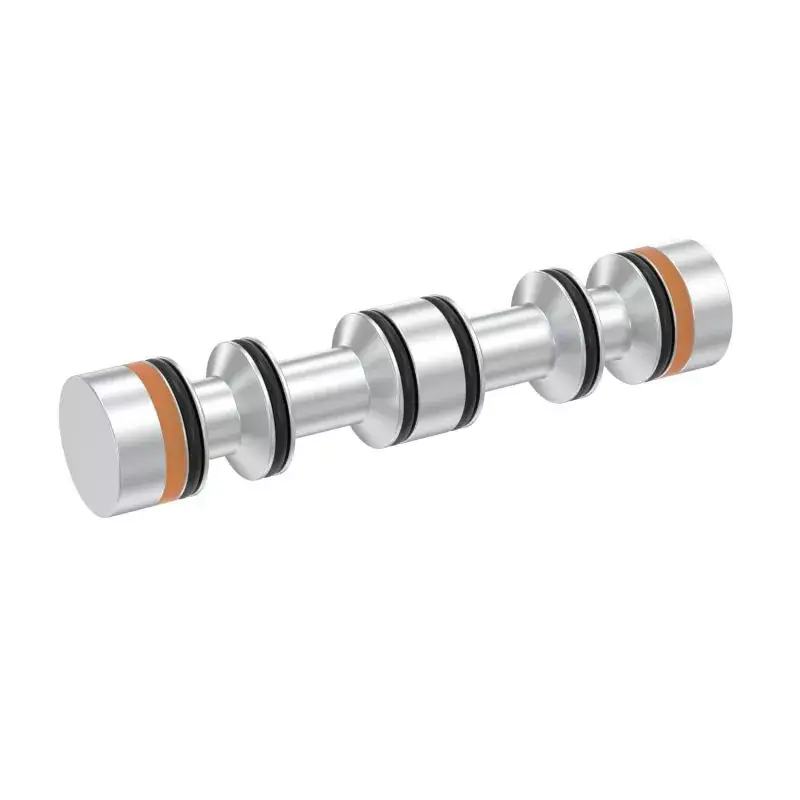

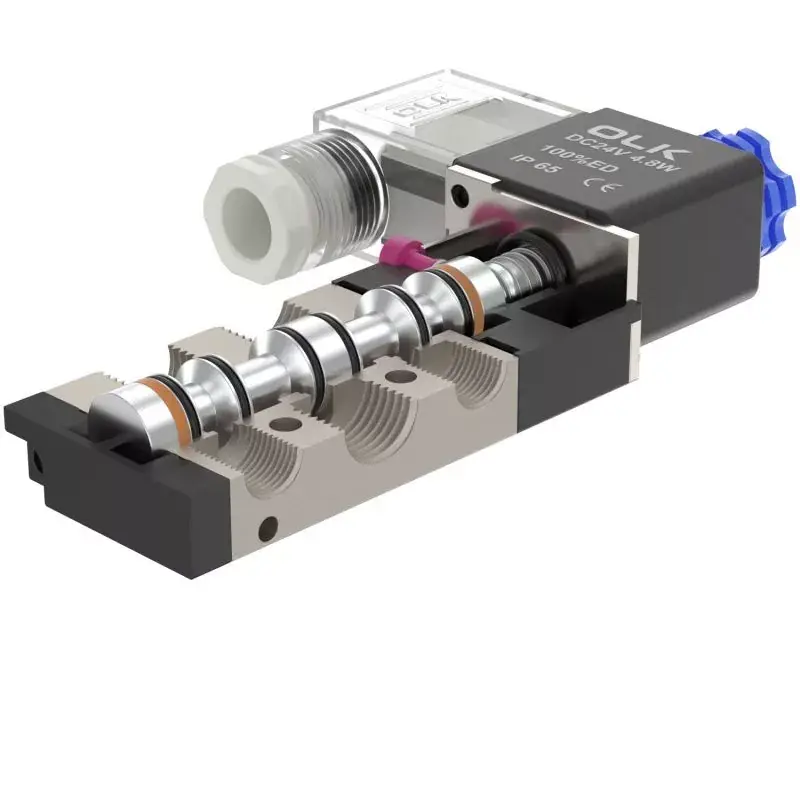

2. بنية نوع المكبس ، يضم ختم ممتاز ورد فعل مستجيب.
3.
4. الثقوب الداخلية التي تمت معالجتها بتقنيات خاصة ، مما يؤدي إلى الحد الأدنى من المقاومة الاحتكاكية ، وانخفاض ضغط الهواء في البدء ، وعمر ممتد.
5. No need Lubrication.
6. تصاعد اللوحة الجانبية ، وتمكين الاتصال المباشر مع مشغل الصمام.
7. مجهز بجهاز يدوي للتثبيت المريح وتصحيح الأخطاء.
8. الجهد AC220V ؛ AC110 ؛ AC24V ، DC24V ؛ DC12V للاختيار.

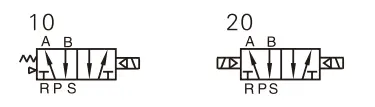

4M رمز صمام نامور:
|
وسيط العمل |
الهواء (تم ترشيحه من خلال مرشح أكثر من 40μm) |
|
فعل |
نوع الطيار |
|
عدد المواقف |
2 موقف 5 طريق |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
مقاومة الضغط المضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل ° C. |
-20–70 |
|
مادة الجسم |
سبيكة الألومنيوم |
|
الجهد القياسي |
AC220V ، AC110V ، AC24V ، DC24V ، DC12V |
|
استخدم نطاق الجهد |
AC: ± 15 ％ DC: ± 10 ％ |
|
استهلاك الطاقة |
AC: 6VA DC: 4.8W |
|
مستوى الحماية |
IP65 (DIN40050) |
|
درجة مقاومة الحرارة |
الفئة ب |
|
نوع الاتصال |
نوع مقبس الدين ، نوع المخرج |
|
وقت الإثارة |
0.05 ثانية أو أقل |
|
نموذج |
قطر الميناء |
الحد الأقصى لتكرار التشغيل |
مساحة مستعرضة للتدفق مم (قيمة السيرة الذاتية) |
|
4M210-06 |
تناول = G1/8 |
5 مرات/ثانية |
14.0 (0.78) |
|
4M220-06 |
تناول = G1/8 |
5 مرات/ثانية |
14.0 (0.78) |
|
4M210-08 |
تناول = G1/4 العادم = G1/8 |
5 مرات/ثانية |
16.0 (0.89) |
|
4M220-08 |
تناول = G1/4 العادم = G1/8 |
5 مرات/ثانية |
16.0 (0.89) |
|
4M310-08 |
تناول = G3/8 العادم = G1/4 |
4/ثانية |
25.0 (1.40) |
|
4M320-08 |
تناول = G3/8 العادم = G1/4 |
4/ثانية |
25.0 (1.40) |
|

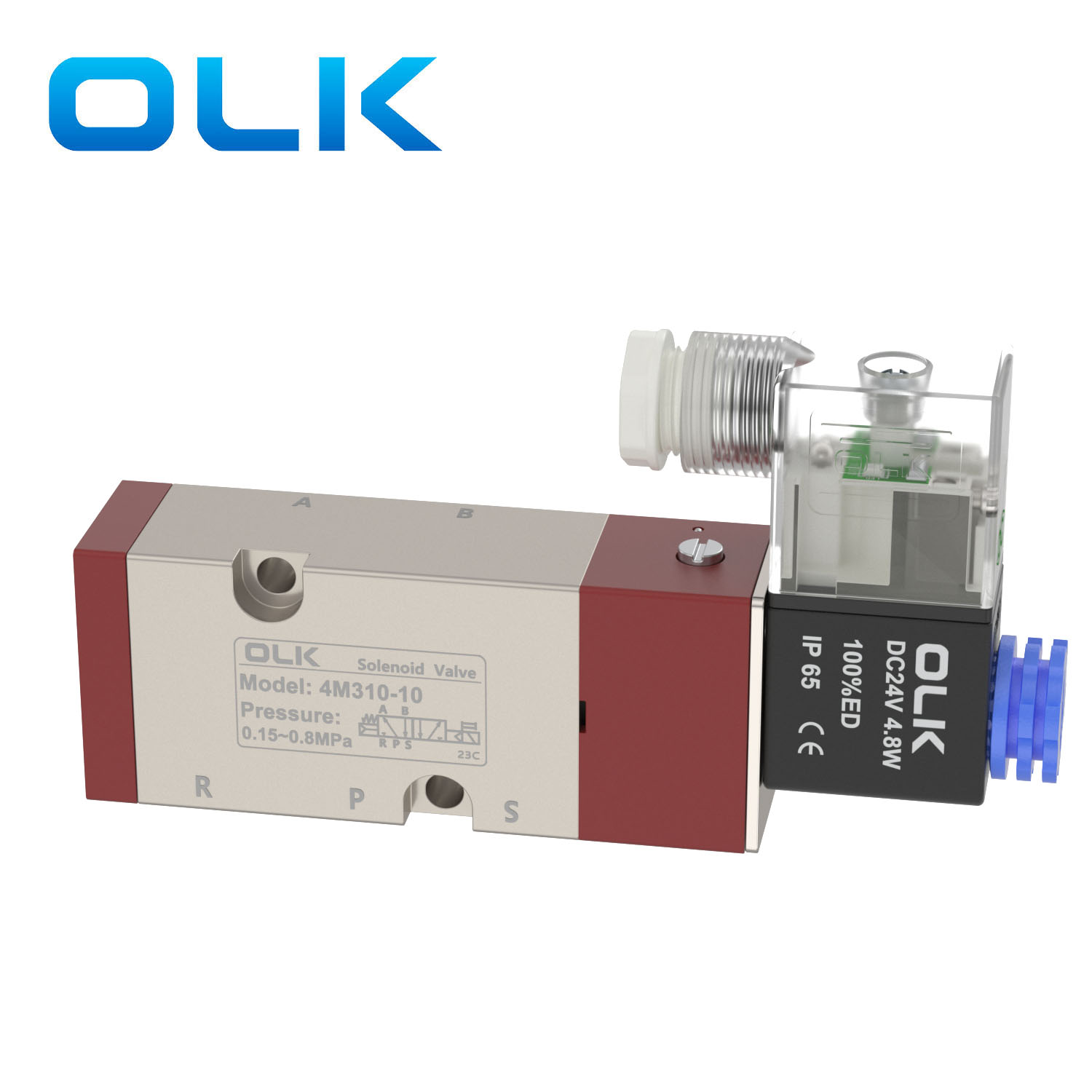

4m310-10 |
تناول = G1/4 |
4/ثانية |
30 (1.68) |
|
4M320-10 |
تناول = G1/4 |
4/ثانية |
30 (1.68) |
يمكن تثبيت هذا النوع من صمام صمام Namur 4V أو صمام سلسلة 4V مباشرة على مشغلات الصمامات (مثل المشغلات الهوائية) دون الحاجة إلى اتصالات أنابيب إضافية.
يستخدم عادة للسيطرة على فتح وإغلاق المحركات الهوائية ، وخاصة صمامات الفراشة وصمامات الكرة.
تأكد أولاً من أن مشغل الصمام يحتوي على واجهة Namur ومسافة ثقب التثبيت. ثم قم بتوافقها على موانئ صمام الملف اللولبي 4M نامور ومنافذ منفذ مع المشغل وتشديد مسامير التثبيت.
تأكد من أن نظام الهواء صحيح.
1. ما يعني صمامات 4V "Namur"？
سطح التثبيت ، وحجم ثقب المسمار ، والواجهة الهوائية يتوافق مع معايير نامور.
2. ما هو الفرق بين مشغل الصمام وصمام 4V نامور؟
4V نامور الملف اللولبي صمام التحكم في صمام العمل العمل.
3. كيف يتم التحكم في الصمام الذي يسيطر عليه المحرك؟
مشغل واحد بالنيابة: يتم تهوية صمام الملف اللولبي ، ويدفع مكبس المشغل إلى التحرك ، وإعادة ضبط الربيع الداخلي تلقائيًا.
مشغل مزدوج التمثيل: يتحكم صمام الملف اللولبي في منفذ هواء ، والمشغل يدفع المكبس إلى الأمام أو للخلف لتبديل وفتح صمام الفراشة
4. ما هو صمام المحرك الهوائي؟
صمام المحرك الهوائي هو صمام تحكم يقوده الهواء المضغوط ، ويستخدم لفتح أو إغلاق أو تنظيم تدفق السوائل في خطوط الأنابيب.
5. ما هي أنواع المحركات الثلاثة؟
المحرك الهوائي ، المحرك الكهربائي ، المحرك الهيدروليكي
