يبدأ الصمام في تسريب الهواء بعد بضعة أسابيع فقط.
ينتفخ الختم المطاطي ويعلق.
يفشل الصمام فورًا عند التعامل مع السوائل ذات درجة الحرارة العالية.
في 90% من الحالات، تكون جودة الصمام جيدة، لكن مادة الختم خاطئة. الختم هو "قلب" صمام الملف اللولبي. يمكن أن يؤدي اختيار المادة المناسبة إلى إطالة عمر أجهزتك بملايين الدورات.
في OLK Pneumatic، نقدم خمسة أنواع رئيسية من مواد الختم لتتناسب مع السيناريوهات الصناعية المختلفة. إليك دليلك البسيط لاختيار الخيار المناسب.
1. NBR (مطاط النتريل بوتادين) – الخيار الأفضل لأنظمة الهواء
الأفضل لـ: الهواء المضغوط القياسي، والغازات المحايدة، والزيوت المعدنية.
· درجة الحرارة: -20 درجة مئوية إلى 80 درجة مئوية.
· فعالة من حيث التكلفة
نبر هي المادة الأكثر شيوعًا في صناعة الهواء المضغوط وأتمتة المصانع. لديها مقاومة ممتازة للزيت والتآكل. نظرًا لأن معظم أنظمة الهواء المضغوط تحتوي على كمية صغيرة من رذاذ زيت التشحيم، فإن NBR هو الحل القياسي الأمثل.
توصية OLK:

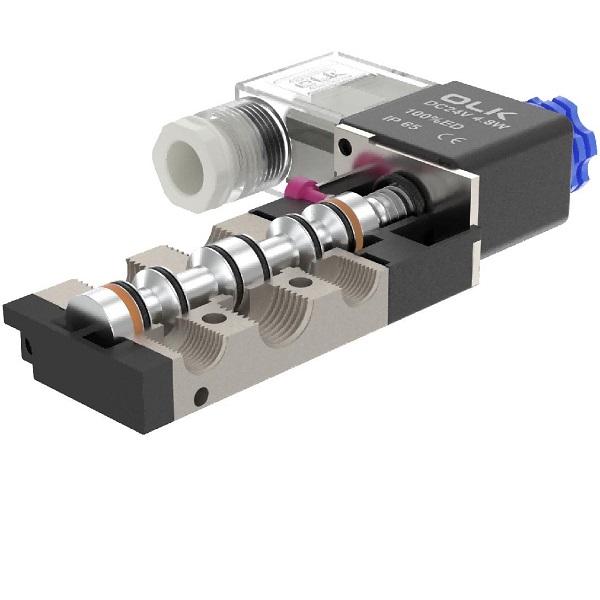

لمعدات الأتمتة العامة، معيارنا4V110/ 4v210 / 4v310 سلسلة صمامات الملف اللولبيوصمامات الملف اللولبي سلسلة 3Vتأتي مجهزة بأختام NBR المستوردة عالية الجودة. إنها توفر أداءً مستقرًا ودورة حياة طويلة بسعر فعال من حيث التكلفة.
2.HNBR --للهواء ذي درجة الحرارة العالية والأنظمة الغنية بالنفط
الأفضل لـ: أنظمة هواء رذاذ الزيت، الآلات الصناعية عالية التردد
· درجة الحرارة: -20 درجة مئوية إلى 80 درجة مئوية.
3. FKM / Viton (مطاط الفلورو) - درجة حرارة عالية ومقاومة كيميائية
الأفضل لـ: درجات الحرارة المرتفعة والمواد الكيميائية والسوائل المسببة للتآكل وأنظمة التفريغ
· درجة الحرارة: -20 درجة مئوية إلى 180 درجة مئوية.
· التكلفة العالية
إذا كانت بيئة العمل الخاصة بك شديدة الحرارة (على سبيل المثال، بالقرب من آلات أو محركات القولبة بالحقن)، فسوف تتصلب أختام NBR القياسية وتتشقق. تحتاج إلى الترقية إلى FKM. إنه أكثر تكلفة، لكنه يتحمل الحرارة العالية والمواد الكيميائية القاسية بشكل فعال.
توصية OLK:

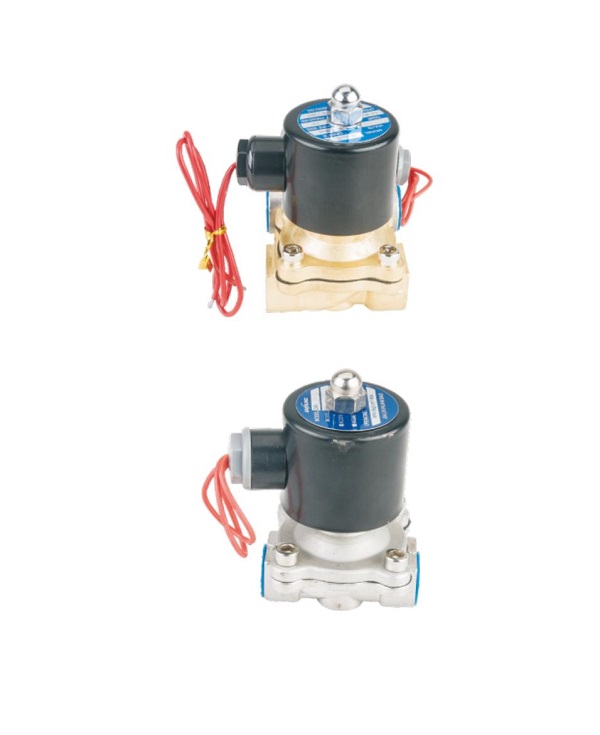

إذا كنت بحاجة إلى صمام لتطبيق درجة حرارة عالية، فيرجى الاتصال بفريقنا لتخصيصهصمام الملف اللولبي سلسلة 2Wمع أختام FKM.
4. EPDM (إيثيلين بروبيلين) – خبير الماء الساخن والبخار
الأفضل لـ: الماء الساخن، البخار منخفض الضغط، الكيتونات.
· درجة الحرارة: -40 درجة مئوية إلى 130 درجة مئوية.
· غير مناسب للنفط
· جيد ضد الأحماض الخفيفة والقلويات
إبدم ممتاز لأنظمة المياه. إلا أن فيه نقطة ضعف قاتلة: فهو غير متوافق مع النفط. إذا قام ضاغط الهواء الخاص بك بإدخال الزيت إلى النظام، فسوف تنتفخ أختام EPDM وتفشل. لذلك، نادرًا ما نستخدم EPDM للأسطوانات الهوائية القياسية، ولكنه رائع لأنابيب المياه.
5. PTFE (تفلون) – الأفضل للمواد الكيميائية المسببة للتآكل
الأفضل لـ: البخار ذو درجة الحرارة العالية، والمواد الكيميائية العدوانية.
· درجة الحرارة: -200 درجة مئوية إلى 260 درجة مئوية.
· مقاومة ممتازة للتآكل
توصية OLK:
بالنسبة لأنابيب التحكم بالبخار (صناعات النسيج أو التعقيم)، لدينا صمام زاوية هوائي وصمام الملف اللولبي للبخار من سلسلة 2Lاستخدم أختام PTFE لضمان الموثوقية في ظل الظروف القاسية.
6. الختم المعدني - لدرجات الحرارة العالية والضغط العالي
الأفضل لـ: الهواء عالي الضغط، وآلات المسبك
· درجة الحرارة: تصل إلى 350 درجة مئوية.
دليل الاختيار السريع
| مادة | نطاق درجة الحرارة | مقاومة النفط | المقاومة الكيميائية | التطبيقات |
| نبر | -20 درجة مئوية إلى 80 درجة مئوية | ★★★ | ★ | أنظمة الهواء القياسية |
| إبدم | -30 درجة مئوية إلى 120 درجة مئوية | ★ | ★★★ | الماء الساخن، البخار |
| FKM | -20 درجة مئوية إلى 200 درجة مئوية | ★★★★ | ★★★★ | الغاز الكيميائي، فراغ |
| بتف | تصل إلى 250 درجة مئوية | ★★ | ★★★★★ | حمض قوي، قلوي |
| هنبر | -20 درجة مئوية إلى 150 درجة مئوية | ★★★★ | ★★ | هواء زيتي عالي التردد |
| ختم معدني | تصل إلى 350 درجة مئوية | ★★ | ★★ | البخار، الضغط العالي |
كيفية اختيار مادة الختم المناسبة؟--اختيار الختم المناسب يوفر لك المال ووقت الصيانة.
هل تحتاج إلى صمام قياسي لأسطوانات الهواء؟ العصا مع NBR.
التعامل مع السوائل الساخنة أو المواد الكيميائية؟ الترقية إلى FKM.
للمواد الكيميائية المسببة للتآكل؟ اذهب إلى PTFE.
للبخار الشديد والضغط العالي؟ ختم معدني
هل ما زلت غير متأكد أي واحد تختار؟
اتصل بـ OLK Pneumatic اليوم. سيساعدك مهندسونا في اختيار الصمام المثالي لمشروعك.

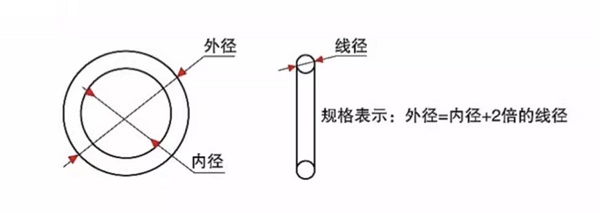

مواصفة:القطر الخارجي * القطر الداخلي * المقطع العرضي (الوحدة: مم)
قاعدة المواصفات:القطر الخارجي = القطر الداخلي + 2 × المقطع العرضي (الوحدة: مم)

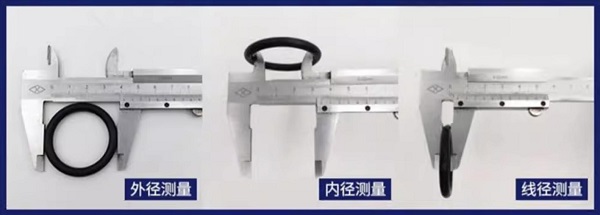

القاعدة الأساسية للحلقات O:القطر الخارجي × المقطع العرضي (قطر المقطع المقطوع)
لختم الحشيات:القطر الخارجي × القطر الداخلي × السُمك (خشن/ناعم، الوحدة: مم)
حتى عندما نختار مادة الختم الصحيحة، قد يتعرض الختم للتلف أثناء التشغيل الفعلي.
في الطب الصيني التقليدي، يستخدم الأطباء "انظر، استمع، اسأل، واشعر" للعثور على سبب المرض.
وبالمثل، في الأنظمة الهوائية، يمكننا أيضًا تشخيص فشل الختم باتباع ثلاث خطوات:
لاحظ ظاهرة الفشل → تحليل السبب الجذري → تطبيق الحل الصحيح
يشرح الجدول أدناه أكثر حالات فشل الختم شيوعًا في الأنظمة الهوائية، وأسبابها المحتملة، والإجراءات الموصى بها لحل المشكلة.
يساعد ذلك المستخدمين على تحديد المشكلة بسرعة واختيار الإجراءات التصحيحية المناسبة للحفاظ على عمل الصمام بأمان وكفاءة.
| ظاهرة الفشل | سبب الفشل | الإجراء التصحيحي |
| البثق | الضغط مرتفع جدًا | تجنب الضغط الزائد |
| التخليص المفرط | إعادة تصميم التخليص | |
| عدم تطابق الأخدود | إعادة تصميم الأخدود | |
| حالة التثبيت سيئة | أعد التثبيت بشكل صحيح | |
| شيخوخة | درجة الحرارة مرتفعة جدًا | استبدلها بمواد ختم أفضل |
| تصلب في درجة حرارة منخفضة | استبدلها بمواد ختم أفضل | |
| الشيخوخة الطبيعية | يستبدل | |
| التواء (فشل دوامة) | الحمل الجانبي | إزالة الحمل الجانبي |
| الأضرار السطحية | ارتداء التآكل | تحقق من جودة الهواء وجودة الختم والانتهاء من السطح |
| تزييت ضعيف | تحديد السبب وتحسين التشحيم | |
| تورم | غير متوافق مع مواد التشحيم | تغيير مواد التشحيم أو الختم |
| التصاق / تشوه | 1. الضغط الزائد | تحقق من ظروف التشغيل وحجم التثبيت والطريقة ومواد الختم |
| 2. سوء التشحيم | — (ينطبق نفس الإجراء التصحيحي) | |
| 3. التثبيت غير السليم | — (ينطبق نفس الإجراء التصحيحي) |
