الفرق بين أنواع الصمامات الثلاثة لصمامات الملف اللولبي 5/3

الفرق بين أنواع الصمامات الثلاثة 5/3صمامات الملف اللولبي

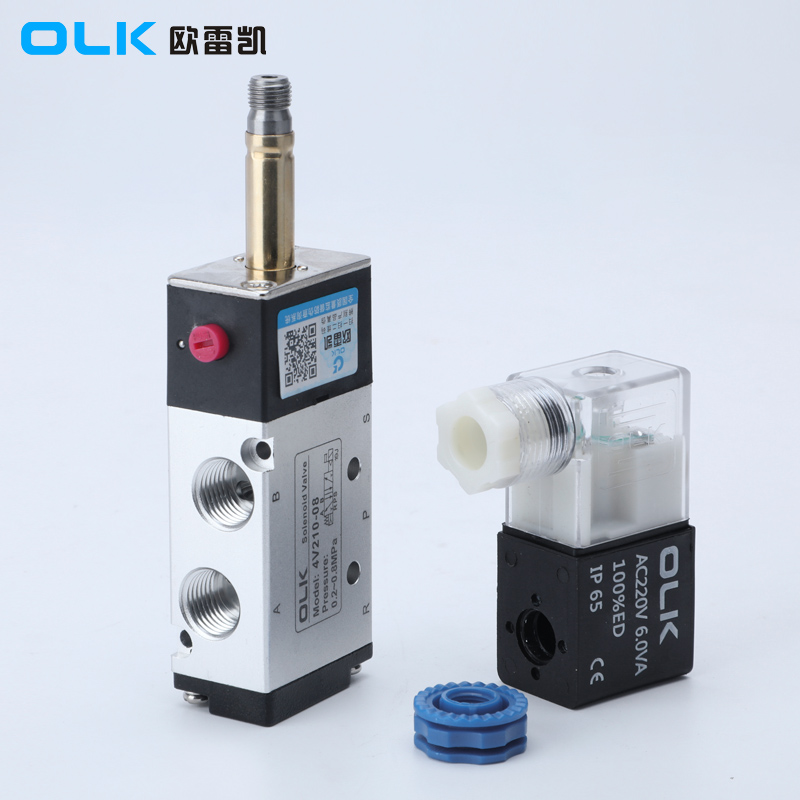

عند الطلب 5/3صمامات الملف اللولبي، بصرف النظر عن التحكم الكهربائي الفردي والمزدوج، هناك ثلاثة تكوينات: C (ملف لولبي مزدوج 5/3 اتجاه مركزي مغلق)، E (مركز عادم ذو ملف لولبي مزدوج 5/3 اتجاهات)، وP (ملف لولبي مزدوج 5/3 اتجاه ضغط) مركز).

5/3 الطريقصمام الملف اللولبيرمز	رمز الطلب

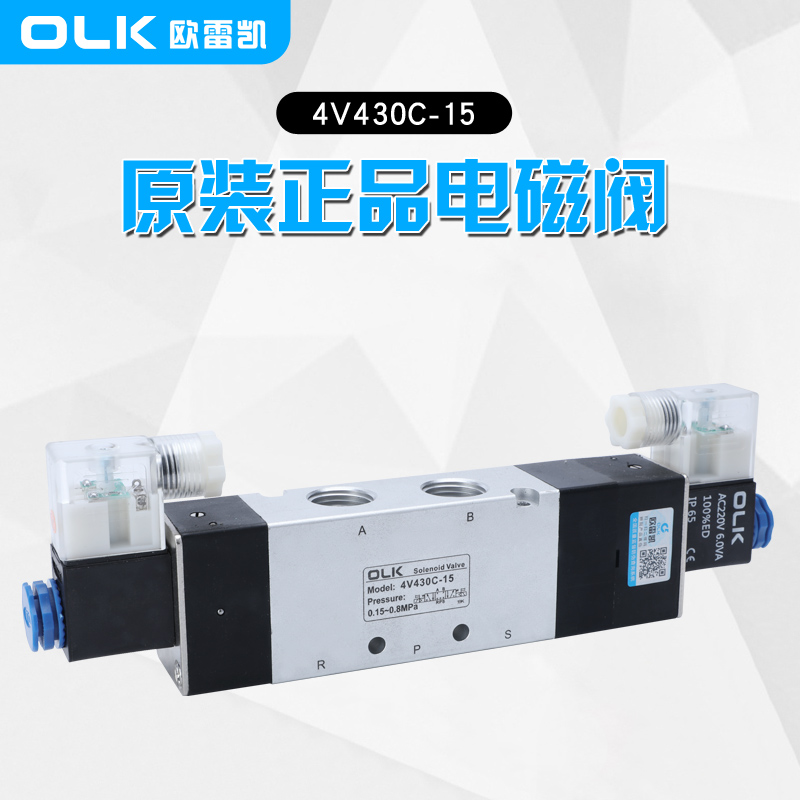

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	ملف لولبي مزدوج 5/3 مركز مغلق	صمام 5/3 في الوضع المغلق عادة.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	مركز عادم بملف لولبي مزدوج 5/3	صمام 5/3 في الوضع المفتوح عادة.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	ملف لولبي مزدوج 5/3 مركز ضغط	صمام 5/3 في وضع العادم.

الضغط عند المنفذ P (ضغط الإمداد):

يشير هذا إلى الضغط عند منفذ إدخال صمام الملف اللولبي (يُسمى عادةً بالرمز P). هذا الضغط هو القوة الدافعة للتحكم في تدفق السائل عند فتح الصمام أو إغلاقه.

في تكوين مركز الضغط، يكون الضغط عند منفذ الإدخال (P) أعلى منه في المنافذ الأخرى (مثل A أو B)، ويقوم نظام التحكم بتوجيه هذا الضغط إلى القناة المناسبة.

منتصف الموقف العادم:

وهذا يصف حالةصمام الملف اللولبيعندما تكون في الوضع الأوسط. بالنسبة لصمامات الملف اللولبي ثلاثية المواضع، عندما يكون التخزين المؤقت في الموضع الأوسط، قد تكون جميع المنافذ (مثل P وA وB) مترابطة، أو قد تشكل منافذ معينة مسار تسرب.

في تكوين عادم متوسط ​​الوضع النموذجي، يمكن أن يعود الضغط من المنفذ A أو B إلى منفذ العادم (عادةً ما يُسمى R أو T)، مما يؤدي إلى تحرير الضغط. يُستخدم هذا التصميم في بعض التطبيقات لمنع تراكم الضغط الزائد في النظام في حالة عدم وجود إشارة تحكم.

المركز المغلق:

في تكوين المركز المغلق، يتم إغلاق جميع منافذ صمام الملف اللولبي عندما تكون في الوضع الأوسط، مما يعني أنه لا يمكن لأي سائل أن يتدفق عبر أي منافذ.

يُستخدم هذا التصميم عادةً في المواقف التي يكون فيها من الضروري الحفاظ على الضغط أو منع تدفق السوائل غير المرغوب فيه عندما يكون النظام في الموضع الأوسط.

ملخص:

مركز الضغط: يشير إلى الضغط المطبق عندصمام الملف اللولبيمدخل.

مركز العادم: يصف الحالة التي يمكن فيها إخراج السائل من منفذ واحد أو أكثر في الموضع الأوسط.

المركز المغلق: يصف الحالة التي تكون فيها جميع المنافذ مغلقة، مما يمنع تدفق السوائل في الموضع الأوسط.

مزايا صمام الملف اللولبي 5/3 مقارنة بصمام الملف اللولبي 5/2:

خيارات المركز الأوسط المتعددة:

يحتوي صمام الملف اللولبي 5/3 على ثلاثة أوضاع عمل، مع الوضع الأوسط الذي يمكن تكوينه لحالات مختلفة (مثل الضغط أو العادم أو الإغلاق).

تسمح هذه المرونة بالحفاظ على الضغط أو استنفاد الضغط أو إغلاق النظام تمامًا عند إلغاء تنشيط الصمام أو في حالة الطوارئ، مما يوفر المزيد من خيارات التحكم لمختلف التطبيقات.

تعزيز السلامة والتحكم:

يمكن لصمام الملف اللولبي 5/3 اختيار الحفاظ على الضغط أو ضغط العادم في الموضع الأوسط، مما يوفر الحماية في تطبيقات السلامة الحرجة ضد الإجراءات غير المقصودة. على سبيل المثال، في حالة انقطاع التيار الكهربائي أو فقدان إشارة التحكم، فإن تحديد موضع وسط مناسب يمكن أن يحمي المعدات والأفراد.

يمكن لصمام الملف اللولبي 5/2، عند فقدان الإشارة، العودة إلى موضعه الأصلي فقط ولا يمكنه تقديم حماية مماثلة.

منع تأثير الاسطوانة:

يمكن استخدام الوضع الأوسط لصمام الملف اللولبي 5/3 لتخفيف التأثير على الأسطوانة عند تغيير الاتجاهات. على سبيل المثال، يمكن أن يسمح اختيار الوضع الأوسط من نوع العادم بتحرير الضغط جزئيًا عند تبديل الاتجاهات، وتجنب التأثير الناتج عن التوقف المفاجئ أو التشغيل، وبالتالي إطالة عمر المعدات.

أ5/2صمام الملف اللولبييفتقر إلى هذه الميزة، حيث أنه لا يمكنه التبديل إلا بسرعة بين اتجاهين، مما قد يسبب صدمات وتآكلًا للمعدات في بعض الحالات.

خاتمة:

يوفر صمام الملف اللولبي 5/3 مزايا كبيرة في المرونة والسلامة وتخفيف التأثير والتحكم المعقد مقارنة بصمام الملف اللولبي 5/2. وهذا يجعلها ذات قيمة عالية في التطبيقات التي تتطلب أوضاع تشغيل متعددة، وتعزيز السلامة، وتقليل تأثير المعدات. وفي الوقت نفسه، فإن صمام الملف اللولبي 5/2، مع هيكله البسيط والتكلفة الأقل، يستخدم عادةً في الأنظمة التي لا تتطلب تحكمًا معقدًا.
