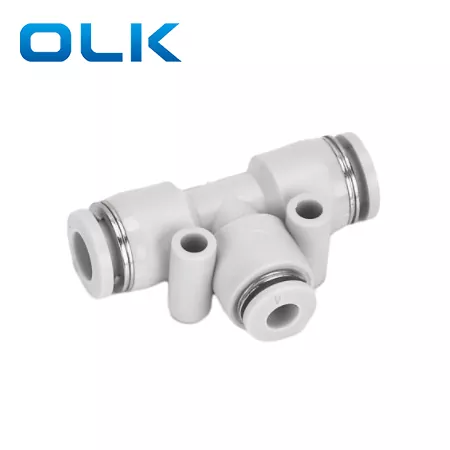

سلسلة PEG عبارة عن تركيب Tee Tee Conducer ، مع D1 أكبر من D2 ، مصمم لتوصيل الأنابيب الرئيسية والفرع بأقطار مختلفة. يأتي تركيب Tee Union Teepeg المخفض مع فتحة صغيرة للتثبيت للتركيب السهل والآمن على المعدات أو الألواح ، مما يوفر مساحة التثبيت.
D1 ＞ D2 ، مناسبة لاتصالات حجم الأنابيب المختلفة
ثقب تركيب صغير مدمج للتثبيت السريع
تصميم سهل الضغط وسحب للتثبيت السريع
يستخدم على نطاق واسع في الأنظمة الهوائية ومعدات الأتمتة
|
ربط |
8 |
- |
6 |
|
نموذج |
حجم الأنبوب (مقياس) |
|
حجم الأنبوب (مقياس) |
|
سلسلة PEG المناسب |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
سائل |
الهواء/الماء (مشروط)/فراغ |
|
ضغط التشغيل |
0-1.0MPA |
|
ضغط فراغ |
-00KPA (10 torr) |
|
درجة حرارة التشغيل |
-10-60 ℃ |
|
مادة |
النايلون (PA) ، البولي يوريثان (PU) |

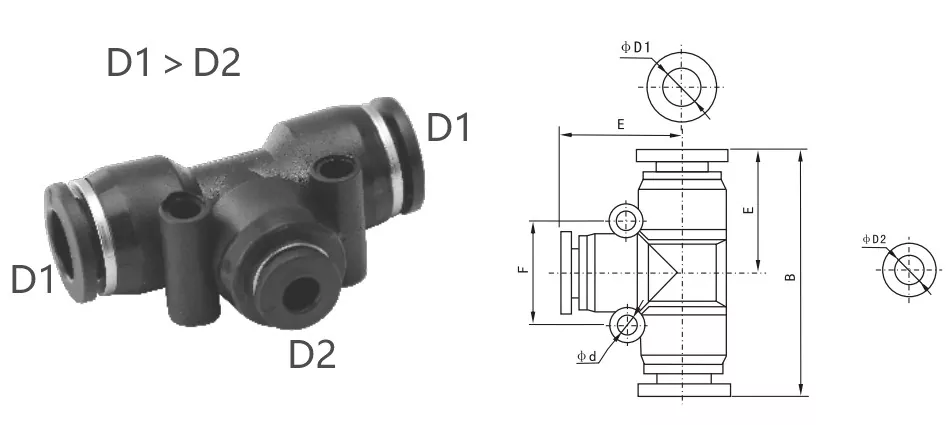

PEG مخفض Tee Union Fitting Outline Dimension Parameters
|
أنبوب بوصة |
أنبوب متري |
ϕd1 |
ϕd2 |
ب (مم) |
ه (مم) |
F (مم) |
ϕd (مم) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
ما الذي يختلف في تركيب PE وتركيب ربط؟
PE Fitting (Union Tee Enion): تحتوي الأنابيب الثلاثة على نفس القطر الخارجي ، ومناسبة لتوصيل ثلاثة أنابيب مهوودية من نفس الحجم.
PEG FITTING (UNINE TEE Union): أنابيب الجانبين أكبر من أنبوب الأنبوب المركزي ، المصمم لتوصيل أحجام أنبوب مختلفة.
