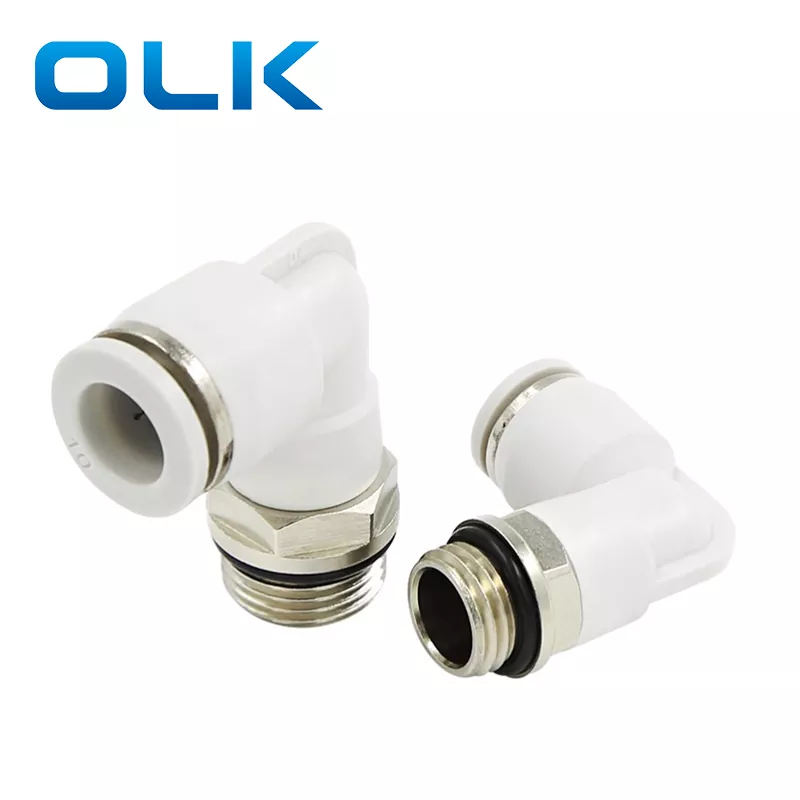

PL-G دفع الكوع الذكور في تركيب الأنبوب

رمز الطلب

بل

8

--

G01

نموذج

حجم الأنبوب (متري)

نوع الخيط (خيط أنبوب مستقيم 55 درجة)

4:4 ملم

01:G1/8

6:6 ملم

02:G1/4

8:8 ملم

03:G3/8

10:10 ملم

04:G1/2

12:12 ملم

14:14 ملم

16:16 ملم

سائل

الهواء/الماء (المشروط)/الفراغ

ضغط التشغيل

0-1.0 ميجا باسكال

ضغط الفراغ

-100 كيلو باسكال (10 تور)

درجة حرارة التشغيل

-10-60 درجة مئوية

مادة

النايلون (PA)، البولي يوريثين (PU)

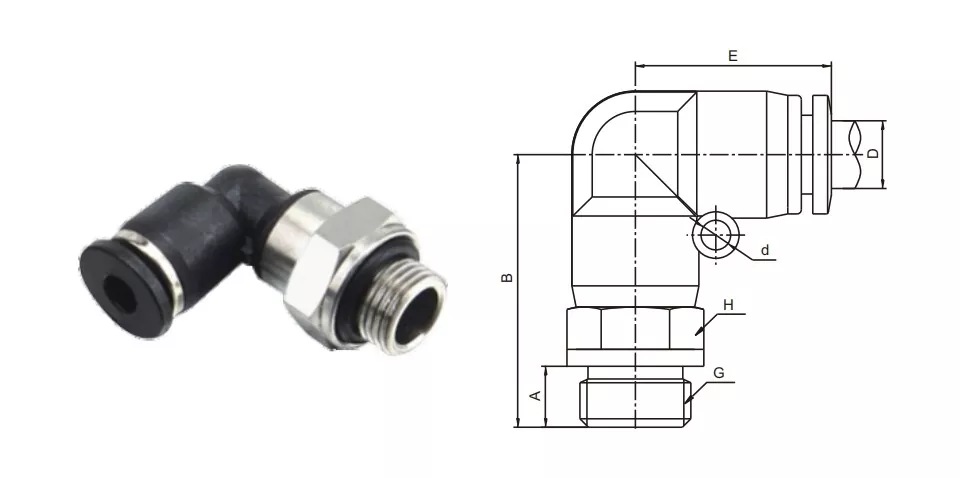

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

جي1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

جي1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

جي1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

جي1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

جي1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

جي1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

جي1/2

12

31

27.4

24

4.5

PL12-G02

12

جي1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

جي1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

جي1/2

12

45

34

24

4

الاسم/النوع

وصف هيكل الواجهة

الكوع الكمبيوتر

يتم ثني وصلة الأنبوب بزاوية 90 درجة، ويتم ربط الطرف الآخر داخليًا

الكوع PL

يتم إدخال طرف واحد والطرف الآخر به خيط خارجي بزاوية 90 درجة

الكوع الكهروضوئي

كلا الطرفين من نوع إدخال الأنبوب، مع انحناء بمقدار 90 درجة
