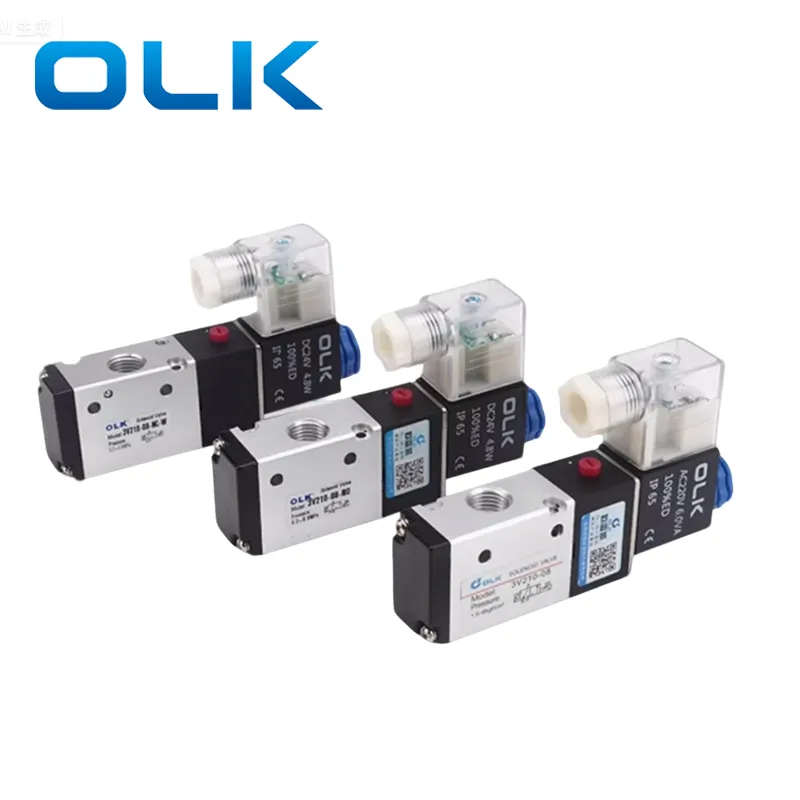

تتمثل خاصية صمام الملف اللولبي التجريبي الخارجي 3V/4V في أن هيكل جسم صمام الملف اللولبي 3V/4V معقد ، مما يتطلب إدخال مصدر هواء خارجي منفصل في جسم الصمام. تختلف مواقع التحكم الهوائي بين العلامات التجارية المختلفة ، مع وجود بعضها على رأس الطيار. تتميز OLK بمدخل الهواء في P-Port of Valve Body ، وهو متصل خارجيًا بمنفذ لتشغيل التخزين المؤقت. يسمح هذا التصميم بالتشغيل في ظل الظروف المنخفضة للغاية أو حتى الظروف الفراغية ، مما يجعله مناسبًا للتطبيقات ذات إمدادات الهواء غير المستقرة أو بيئات الفراغ أو أنظمة الضغط المنخفض التي تتطلب مصادر تحكم إضافية-مثل المعدات الفراغية ، أو الأسطوانات الهوائية ذات الضغط المنخفض ، أو الأجواء المتفجرة.
بالنسبة لصمام الملف اللولبي التجريبي الخارجي 3V ، يتم تصنيف منافذ مدخل الطيار الخارجي إلى الطيار الأمامي والطيار الخلفي بناءً على مواقعها على جسم الصمام. تتمثل ميزة التجربة الخلفية في أنه يوفر مساحة أكبر ومظهر أنظف ، وتجنب القرب المفرط من لفائف الملف اللولبي.
ميزة: هناك حاجة إلى مصدر إضافي للسيطرة على الهواء في أنظمة الفراغ أو الضغط المنخفض.
ملحوظة:
يجب توصيل المنفذ التجريبي بمصدر هواء الضغط الإيجابي!
يمكن توصيل المدخل بالضغط السلبي للتحكم.
مطلوب إمدادات الهواء لتبديل الاتجاه.
|
غرض |
منفذ تجريبي خارجي |
غرض |
منفذ تجريبي خارجي |
|
3V110-M5/06 |
M5 |
4V110-M5/06 |
M5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4v210-06/08 |
||
|
3V310-08/10 |
4v220-06/08 |
||
|
3V320-08/10 |
4v230-06/08 |
||
|
3V410-15 |
G1/8
|
4v310-08/10 |
|
|
3v420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
الطيار الخارجي مقابل صمام الملف اللولبي التجريبي الداخلي: الاختلافات وسيناريوهات التطبيق |
|||
|
غرض |
الطيار الداخلي |
الطيار الخارجي |
|
|
مصدر الهواء |
يستخدم منفذ P الخاص بـ Valve الخاص (مدخل) كمصدر للهواء التجريبي |
يقدم مصدر التحكم في الهواء من منفذ خارجي |
|
|
البساطة الهيكلية |
بنية أبسط ، شائعة الاستخدام للتطبيقات القياسية |
بنية أكثر تعقيدًا قليلاً ، تتطلب إمدادات الهواء الخارجية |
|
|
MIN ضغط بدء التشغيل |
يتطلب الحد الأدنى من الضغط العالي للعمل (على سبيل المثال ، 0.15-0.2 ميجا باسكال) |
يمكن استخدامها في الظروف المنخفضة للغاية أو حتى الظروف الفراغ |
|
|
سيناريو التطبيق |
مناسبة للبيئات ذات ضغط إمداد الهواء المستقر ، على سبيل المثال ، أنظمة أتمتة المصنع الموحدة |
مثالي لأنظمة الضغط غير المستقرة أو بيئات الفراغ أو أنظمة الضغط المنخفض التي تتطلب الهواء التجريبي الخارجي |
|
|
خطر الفشل |
قد تفشل في العمل إذا كان ضغط المدخل غير كافٍ |
|
|
ما هو حجم منفذ الهواء التجريبي لـ OLK Brand 3V/4V الخارجية لملفات الملف اللولبي؟
حجم المنفذ التجريبي لكل من 3V و 4V هو M5.
3V/4V Solenoid Valve 400 Series هو G1/8.
في أي تطبيقات يمكن استخدام صمامات الملف اللولبي التجريبي الخارجي 3V/4V؟
نظرًا للحاجة إلى مصدر هواء التحكم الخارجي ، يمكن استخدام صمامات الملف اللولبي التجريبي الخارجي في معدات الفراغ ، والأسطوانات الهوائية ذات الضغط المنخفض ، والبيئات المتفجرة
