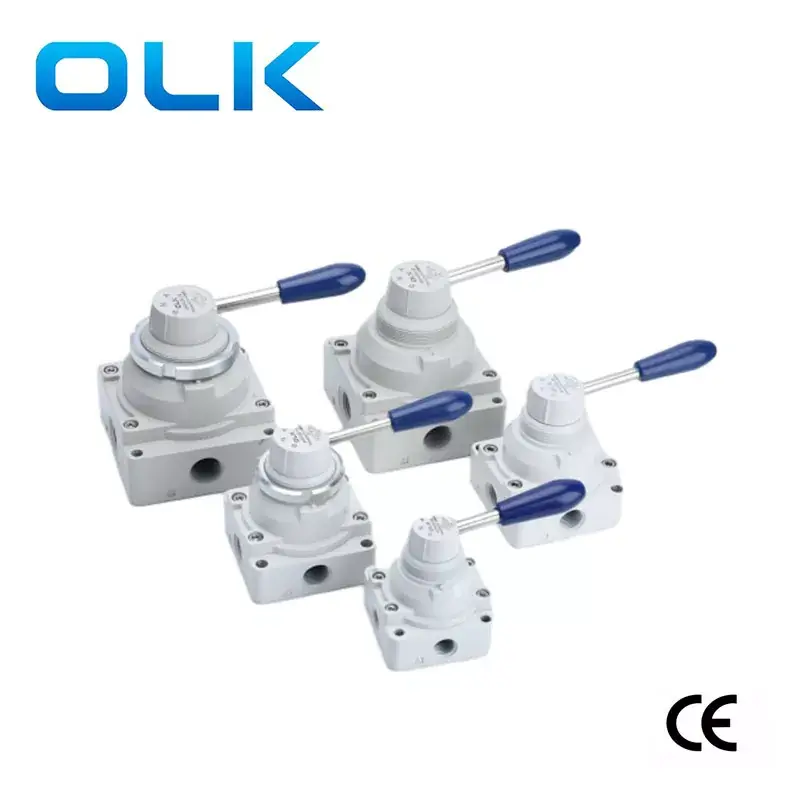

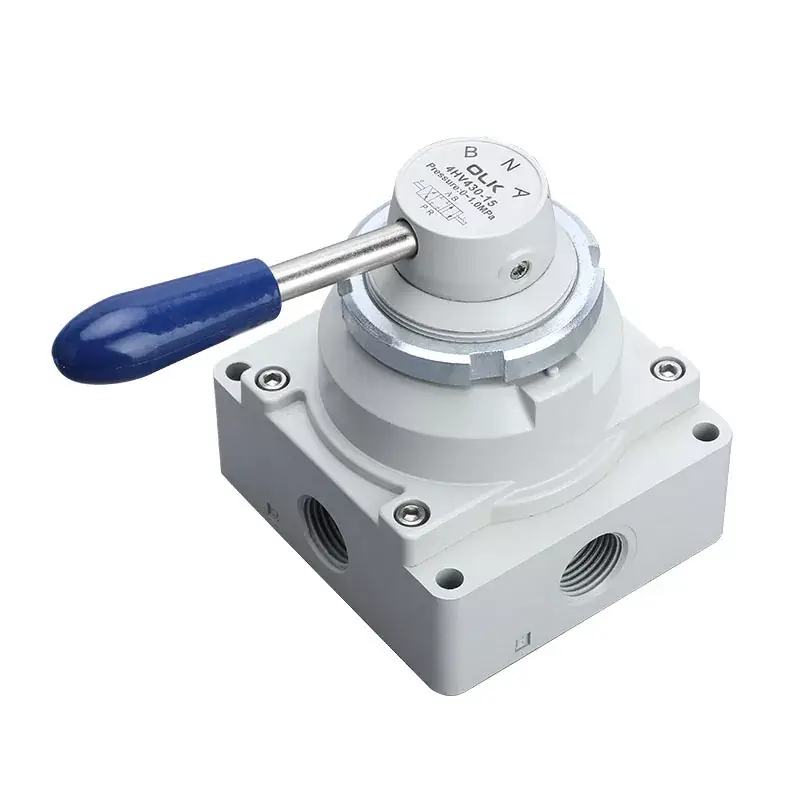

يتم تشغيل الصمام اليدوي من سلسلة Ouleikai (OLK) 4HV ثنائي الاتجاه بأربعة منافذ/ثلاثي الاتجاه بأربعة منافذ عن طريق تدوير الرافعة اليدوية، مما يوفر ملمسًا جيدًا عن طريق اللمس وتشغيلًا سلسًا.
يتميز الصمام الذي يتم تشغيله يدويًا 4HV بمساحة تدفق فعالة كبيرة وفقدان منخفض للضغط، مما يساعد على تقليل استهلاك الطاقة وتحسين الكفاءة أثناء نقل السوائل. بالإضافة إلى ذلك، فهو يوفر نوعين من التثبيت للمستخدمين للاختيار من بينها: تركيب اللوحة والتركيب السفلي، مع صواميل التثبيت المضمنة لتثبيت اللوحة.
بشكل عام، يعد الصمام اليدوي Ouleikai (OLK) 4HV صمام تحكم عالي الأداء وسهل الاستخدام يستخدم على نطاق واسع في مختلف القطاعات الصناعية. للحصول على معلومات أكثر تفصيلاً حول الصمام اليدوي 4HV، يوصى بمراجعة دليل المنتج ذي الصلة أو التحدث إلى الموظفين الفنيين المحترفين.

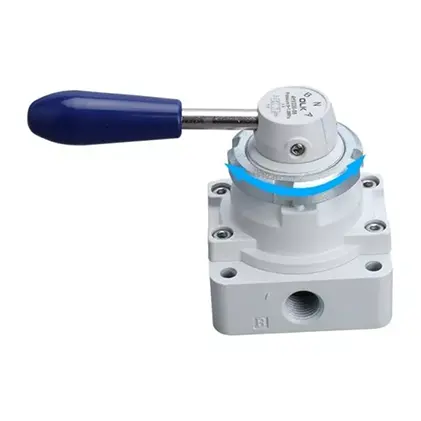

1. دوران سلس وخفيف مع ملمس جيد باللمس، وتحديد المواقع بدقة:
2. منطقة تدفق فعالة كبيرة مع فقدان الضغط المنخفض.
3. منطقة تدفق فعالة كبيرة.
4. تتوفر طريقتان للتركيب: تركيب اللوحة والتركيب السفلي. تركيب اللوحة يأتي مع صواميل التثبيت.
|
رمز الطلب |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
نموذج |
مسلسل |
موضع |
|
حجم المنفذ |
نوع التثبيت: |
|
4HV: 4HV صمام دوار يدوي من سلسلة 4HV |
2:200 سلسلة |
24:2/4 منفذ |
|
06:PT1/8 |
فارغ |
|
|
3:300 سلسلة |
34:3/4 منفذ |
|
08:PT1/4 |
S: تركيب اللوحة (مع صامولة الصمام) |
|
|
4:400 سلسلة |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
التحكم باليد |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0∼1.0(~145) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
نموذج |
قطر المنفذ |
عدد المناصب |
مساحة المقطع العرضي الفعالة مم² (قيمة السيرة الذاتية) |
|
4HV210-06 |
بي تي1/8 |
2 موقف 4 الطريق |
14.0(0.78) |
|
4HV230-06 |
بي تي1/8 |
ثلاثة أربعة الطريق |
14.0(0.78) |
|
4HV210-08 |
بي تي1/4 |
2 موقف 4 الطريق |
14.0(0.78) |
|
4HV230-08 |
بي تي1/4 |
ثلاثة أربعة الطريق |
14.0(0.78) |
|
4HV310-08 |
بي تي1/4 |
2 موقف 4 الطريق |
30.0(1.67) |
|
4HV330-08 |
بي تي1/4 |
ثلاثة أربعة الطريق |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2 موقف 4 الطريق |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
ثلاثة أربعة الطريق |
33.0 (1.83) |
|
4hv410-15 |
بي تي1/2 |
2 موقف 4 الطريق |
88.0(4.89) |
|

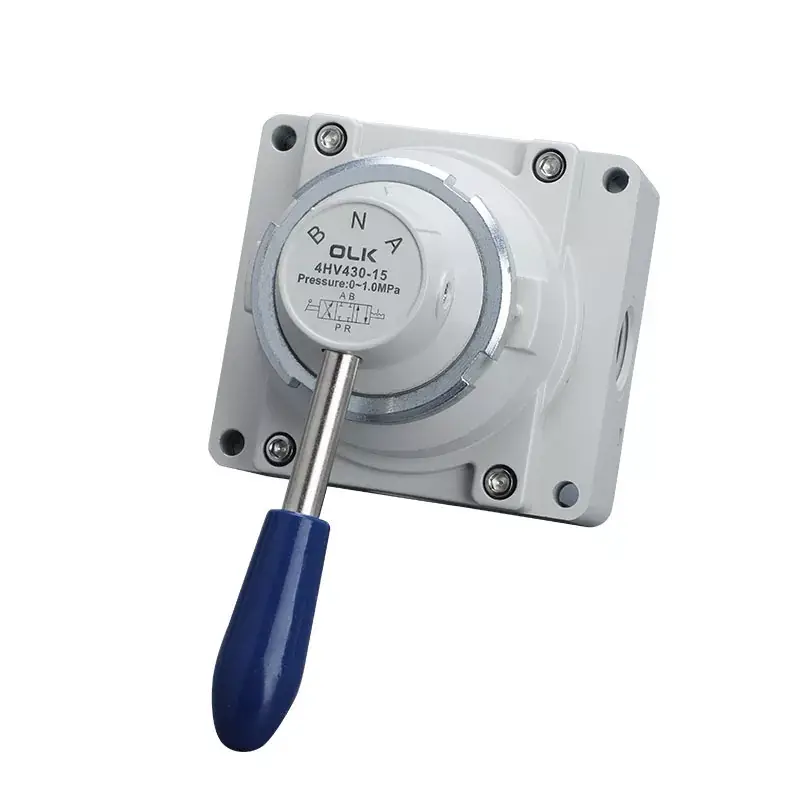

4HV430-15 |
بي تي1/2 |
ثلاثة أربعة الطريق |
88.0(4.89) |
|
4hv410-20 |
PT3/4 |
2 موقف 4 الطريق |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
ثلاثة أربعة الطريق |
95.0(5.27) |
|

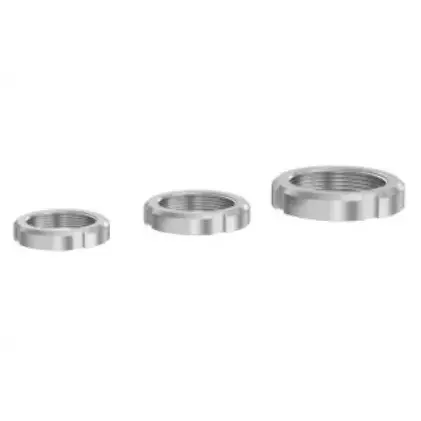

نموذج: |
خيط: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
الصمامات الدوارة اليدوية الهوائية OLK - مقارنة بين 5 نماذج |
|||||||||
|
صورة |
|
|
|
|
|
|
|
|
|
|
نموذج اولك |
4HV210/310/410/230/330/430 |
|
HV200A/ب |
|
هف-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/لتر/د |
|
موضع |
2 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
|
3 موقف 4 الطريق |
|
|
|
|
|
|
|
|
|
حجم المنفذ |
RC1/8,1/4,3/8,1/2,3/4 |
|
بي تي1/4 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
جي1/4 |
|
ميزات المنتج |
تركيب اللوحة |
|
ج: واجهة رباعية ب: واجهة ذات جانبين، مع توهين الصوت في الأسفل |
|
|
|
|
|
فارغ: فتحة واحدة على جانب واحد L: فتحتان على الجانبين المتقابلين؛ D: أربعة فتحات في الأسفل؛ |
|
|
|
|
|
|
|
|
|
|
|
|
مقبض |
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقابض بلاستيكية غير قابلة للإزالة |
|
مقبض قابل للإزالة، مقبض مضاد للحرق |
|
|
|
|
|
|
|
|
|
|
|
|
أبعاد القاعدة |
200 سلسلة: 62 ملم |
|
61.3 ملم |
|
74 ملم |
|
74 ملم |
|
55 ملم |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
ما هي الميزة في صمام التحكم اليدوي 4HV؟
يمكن تركيب الصمام اليدوي 4HV على اللوحة.
كم عدد المواضع التي يمكن اختيارها في الصمام اليدوي 4HV؟
يمكن تحديد وضعين 4 اتجاهات و3 أوضاع 4 اتجاهات من النوعين.
