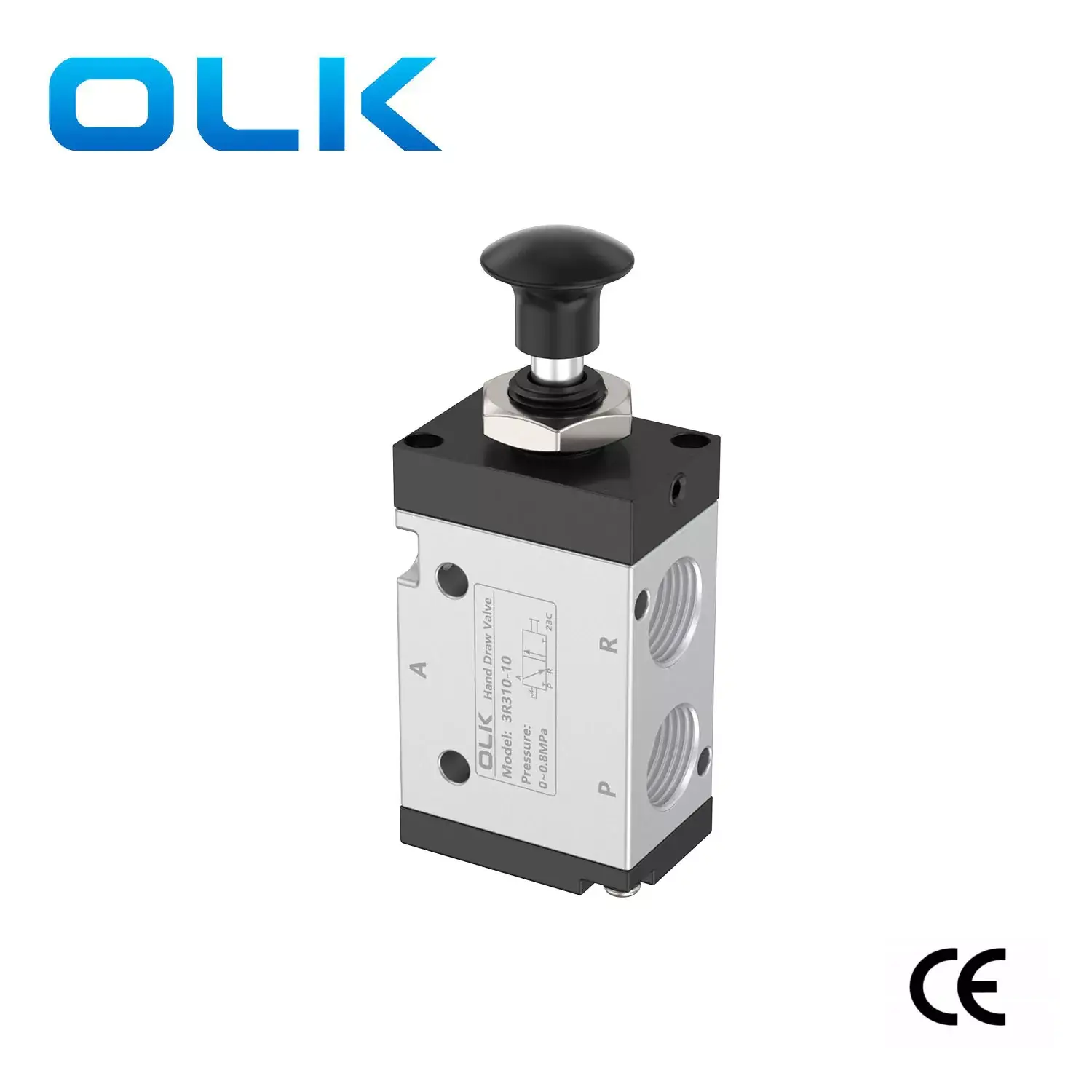

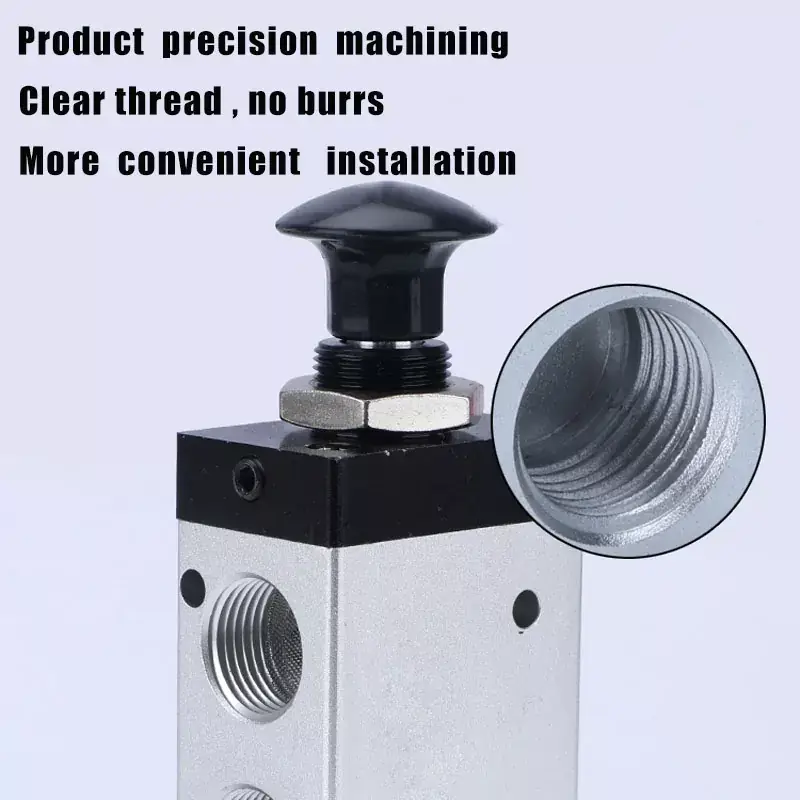

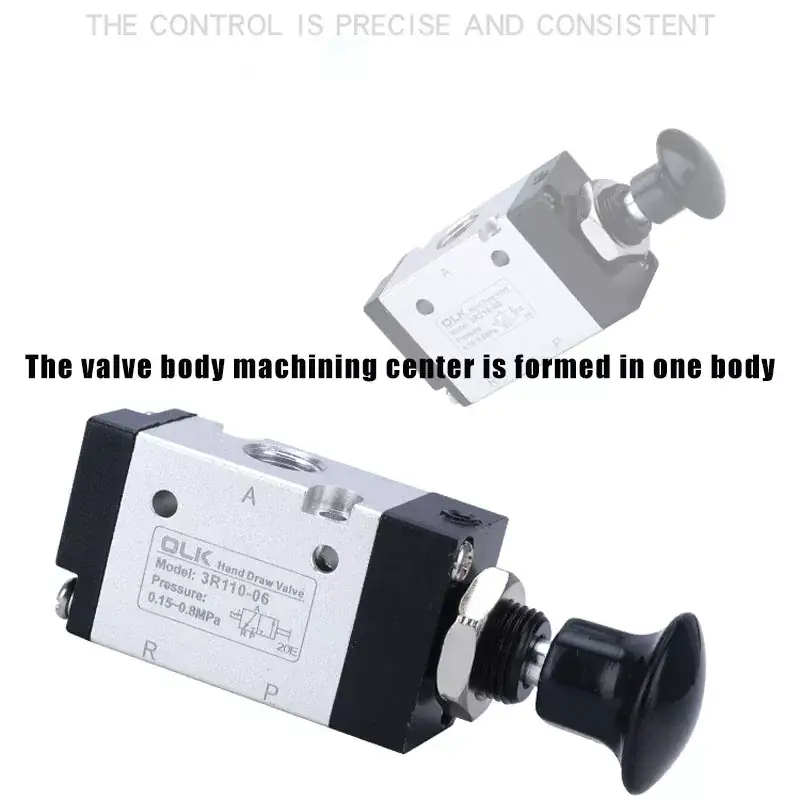

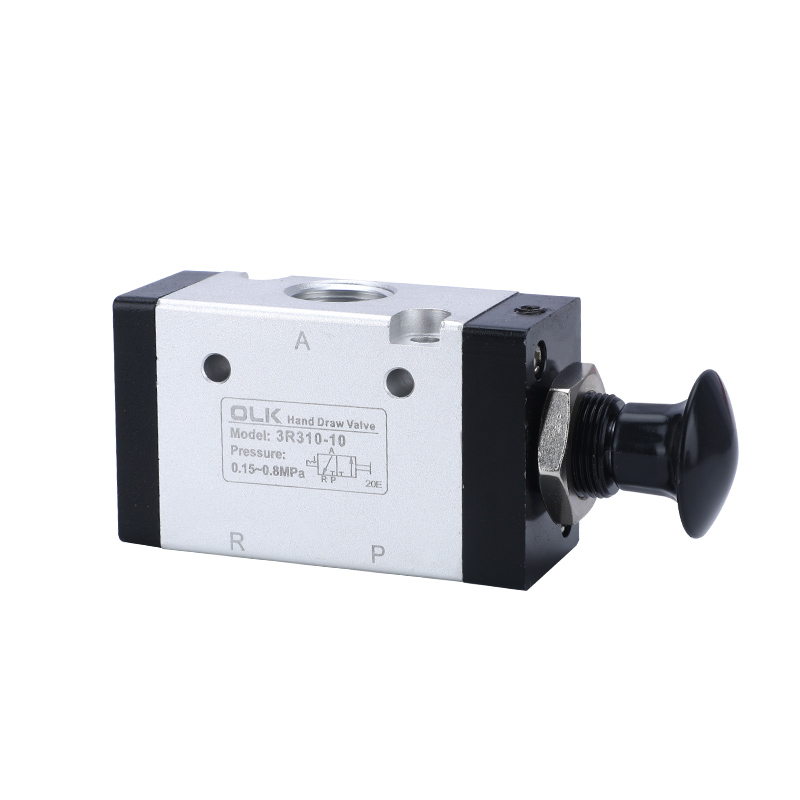

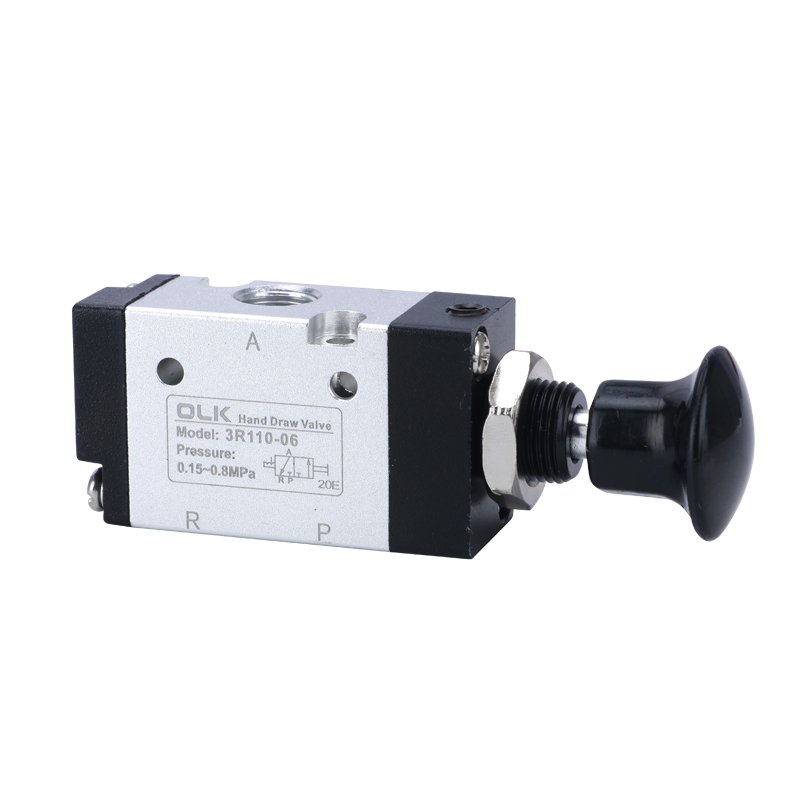

تقوم شركة Ouleikai (OLK) بإنتاج صمام الرافعة اليدوية من سلسلة 3R منذ عام 2003، والذي يمكن أن يحل محل الصمام اليدوي من سلسلة AIR TAC من النوع 3L. يتحكم الصمام الذي يعمل يدويًا 3R في الاتجاه عن طريق التشغيل اليدوي المباشر. يحتوي الصمام الثلاثي ثنائي الاتجاه على مدخل واحد ومخرج واحد ومنفذ عادم واحد. تم تجهيز المدخل بشاشة ترشيح لإزالة الشوائب من الهواء، ومنع التلوث وتسرب الهواء إلى حلقة الختم. سطح جسم الصمام المصنوع من الألومنيوم مصقول بالرمل، والواجهات خالية من النتوءات، مع أقطار أنابيب متعددة للاختيار من بينها (M5، G1/8، G1/4، G3/8، G1/2).
رمز:
| رمز الطلب: |
|||
| 3R | 2 | 10 | 08 |
| نموذج: | مسلسل: | وظيفة: | حجم المنفذ: |
| 3R: صمام يدوي 3/2 طريقة | 1:100 سلسلة | الموقف 10:2 | 100 سلسلة:06:G1/8 |
|
|
2:200 سلسلة |
|
200 سلسلة:06:G1/8 |
|
|
3:300 سلسلة |
|
200 سلسلة:08:G1/4 |
|
|
|
|
300 سلسلة:08:G1/8 |
|
|
|
|
300 سلسلة:10:G3/8 |

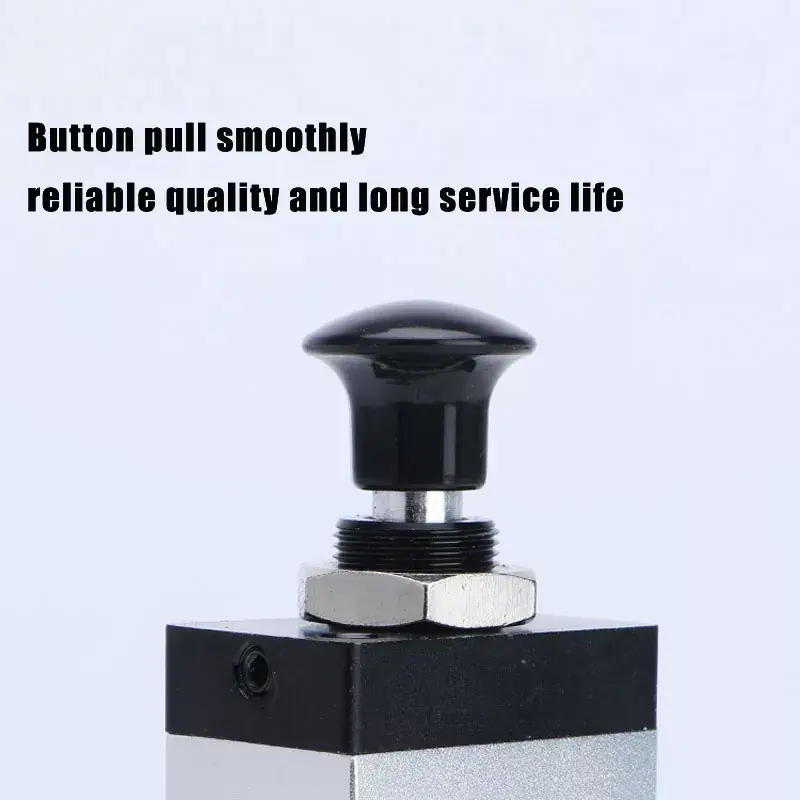

1. التشغيل اليدوي، محوري مع المحور لتحديد المواقع بسهولة ودقة، مما يضمن الموثوقية.
2. هيكل من نوع المكبس مع ختم ممتاز، حجم صغير، خفيف الوزن، وسهل التجميع.
3. تتم معالجة الثقوب الداخلية بتقنيات خاصة، مما يؤدي إلى الحد الأدنى من مقاومة الاحتكاك وإطالة العمر الافتراضي.
4. لا يتطلب أي تزييت بالزيت.
5. سهولة التركيب مع أوضاع تركيب متعددة، مما يسهل الاستخدام المريح.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
العمل اليدوي المباشر |
|
عدد المناصب |
موقفان ثلاثي الاتجاه |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0 ∼ 0.8 (0 ~ 114) |
|
مقاومة الضغط مضمونة |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|

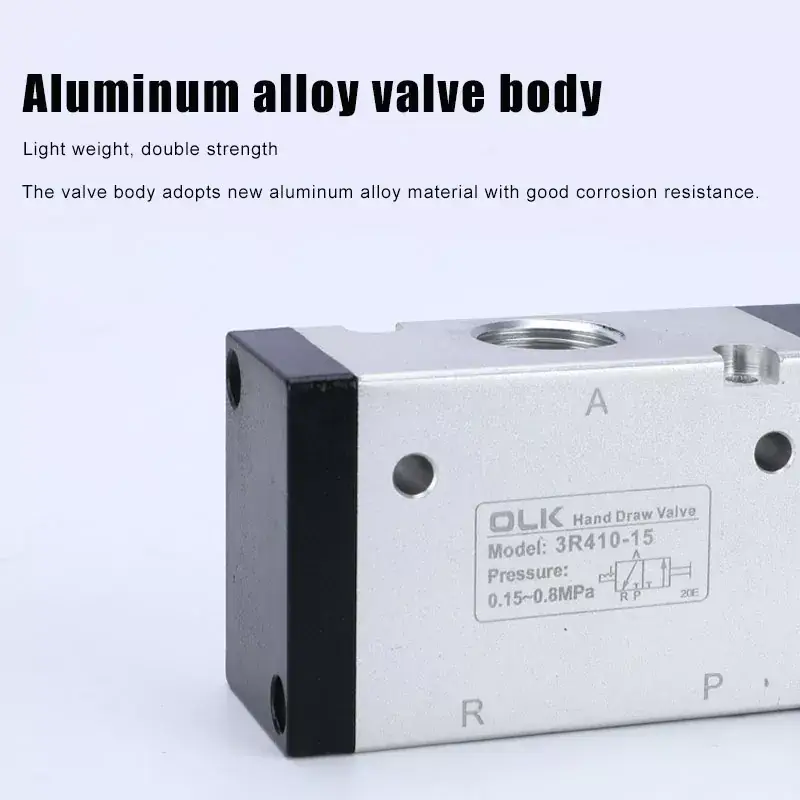

مادة الجسم |
سبائك الألومنيوم |
|
نموذج |
قطر المنفذ |
مساحة المقطع العرضي للتدفق مم² (قيمة السيرة الذاتية) |
|
3R110-M5 |
م5 |
5.5(0.3) |
|
3R110-06 |
جي1/8 |
12.0(0.67) |
|
3R210-06 |
جي1/8 |
14.0(0.78) |
|
3R210-08 |
جي1/4 |
16.0(0.89) |
|
3R310-08 |
جي1/4 |
25.0(1.39) |
|
3R310-10 |
G3/8 |
30.0(1.67) |
