Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

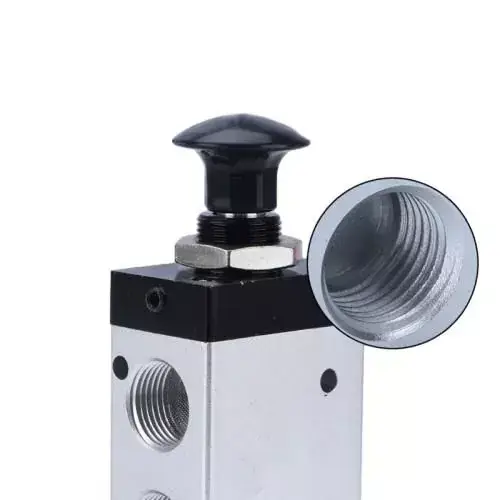

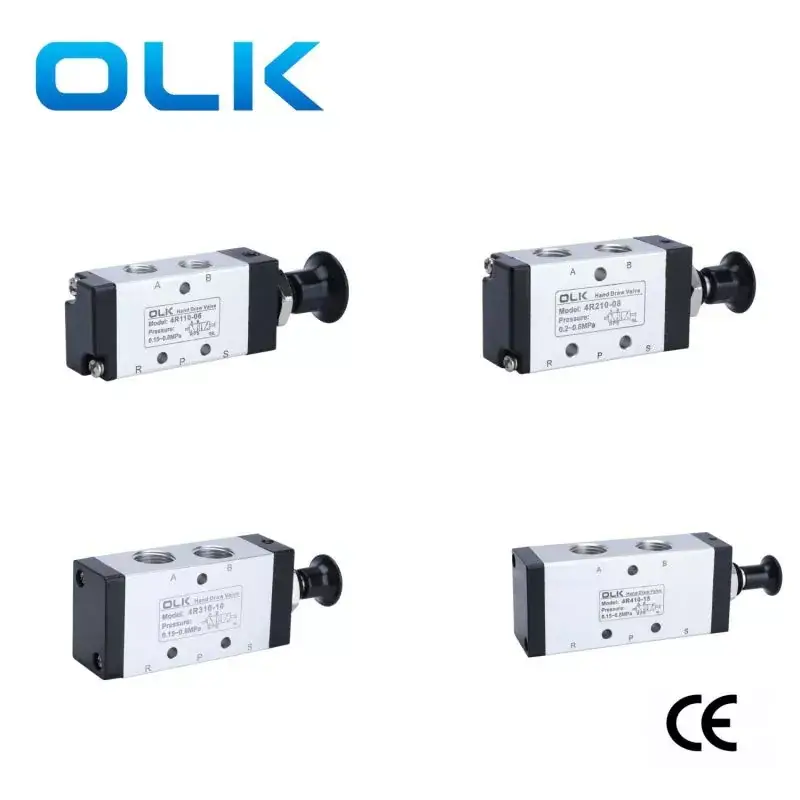

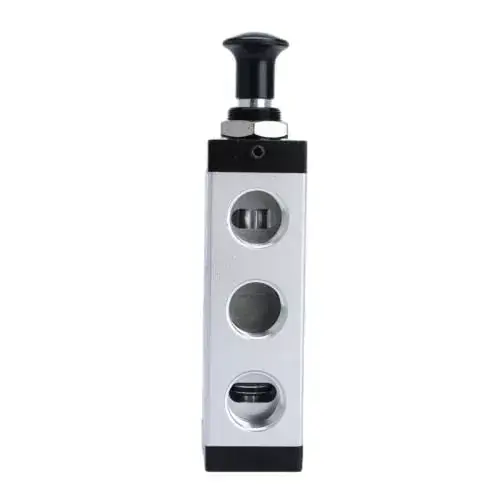

2 Position 5 Wayيعتمد الصمام الذي يعمل يدويًا من سلسلة Ouleikai (OLK) 4R بخمسة اتجاهات تصميم 2/5، مما يتيح التحكم والتبديل بين الغازات المختلفة، وهو مناسب لمتطلبات أنظمة الهواء المختلفة. عملية السحب اليدوي تتحكم في تغيير الاتجاه، مما يجعل من السهل للمشغلين التحكم يدويًا في اتجاه تدفق الغاز بمرونة عالية.
ملاحظات: يرجى عدم تجاوز نطاق ضغط العمل المقدر لصمام السحب اليدوي لتجنب التأثير على سلامة المنتج واستقراره. سيناريوهات الاستخدام: يستخدم للتحكم في الغاز في أنظمة الغاز المختبرية والتطبيقات المماثلة.
رمز:
رمز الطلب:
4ر
2
10
08
نموذج:
مسلسل
وظيفة:
حجم المنفذ:
4L: 5/2 صمام اليد
1:100 سلسلة
10:2 الموقف
100 سلسلة:06:G1/8
2:200 سلسلة
200 سلسلة:06:G1/8
3:300 سلسلة
200 سلسلة:08:G1/4
300 سلسلة:08:G1/8
300 سلسلة:10:G3/8
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
العمل اليدوي المباشر |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0 ∼ 0.8 (0 ~ 114) |
|
مقاومة الضغط مضمونة |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
مادة الجسم |
سبائك الألومنيوم |
|
نموذج |
قطر المنفذ |
مساحة المقطع العرضي للتدفق مم² (قيمة السيرة الذاتية) |
|
4R110-M5 |
م5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
جي1/4 |
16.0(0.89) |
|
4R310-08 |
جي1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30.0(1.67) |
|
4R410-15 |
جي1/2 |
50.0(2.79) |

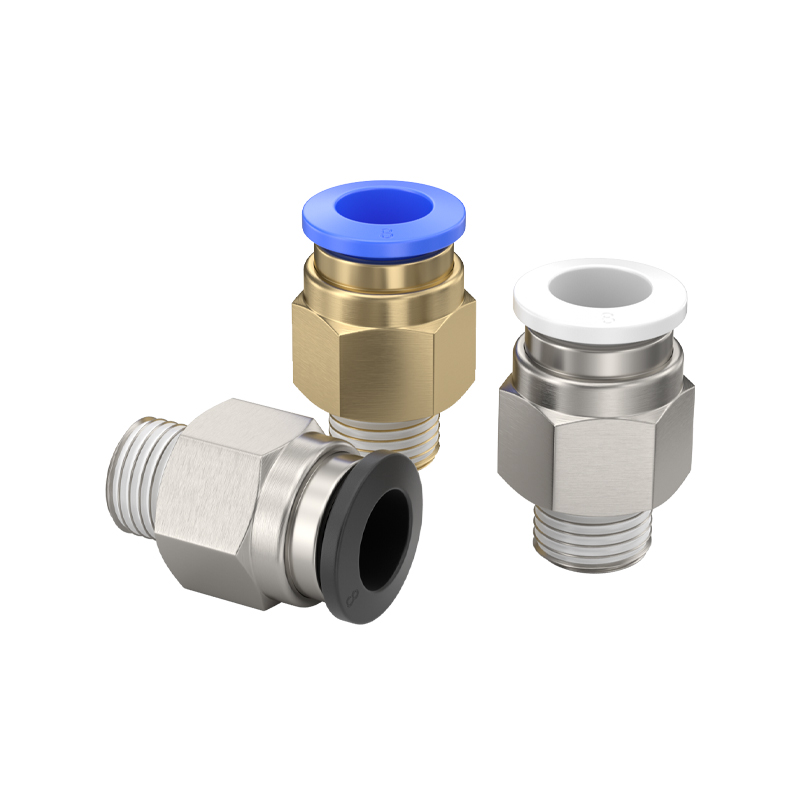

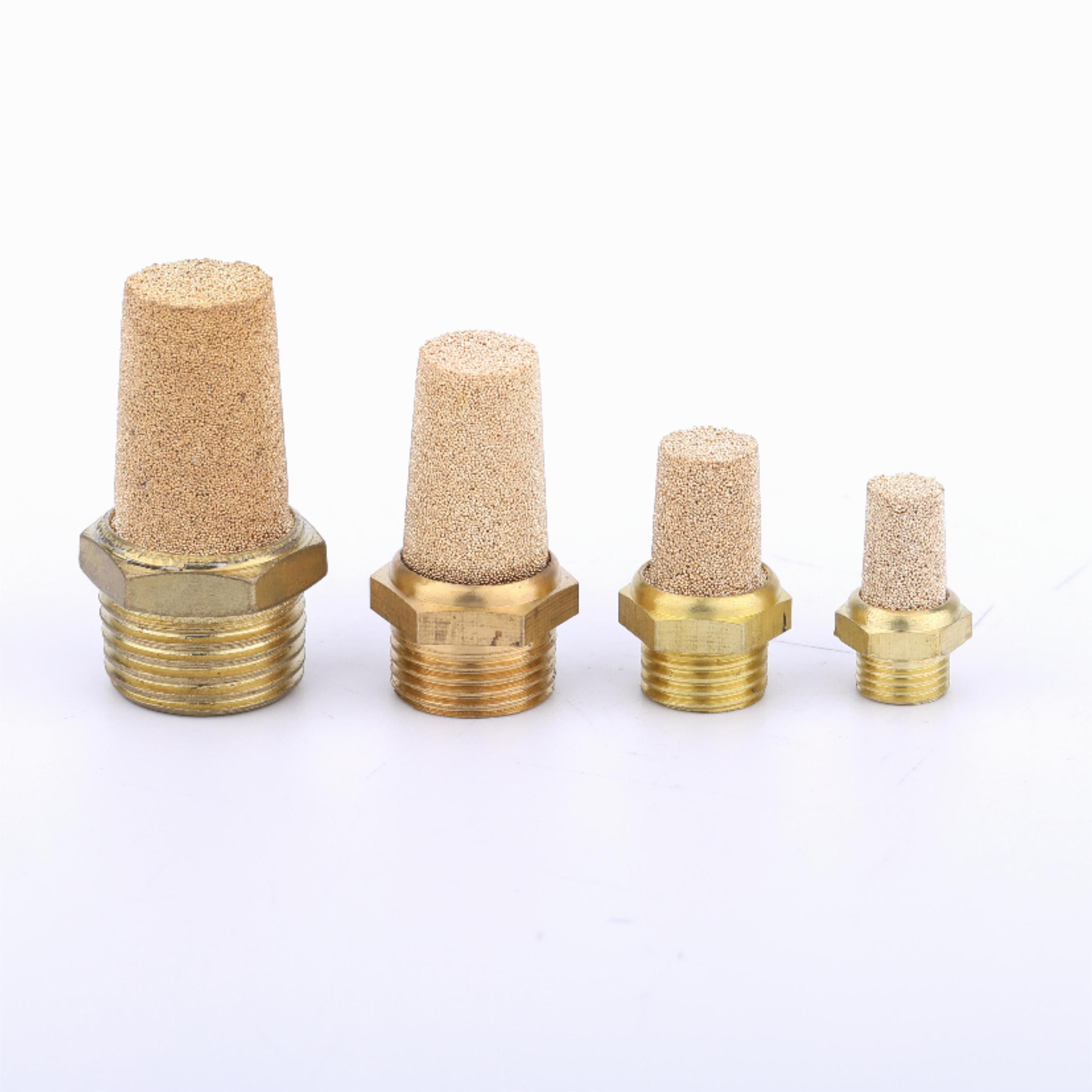

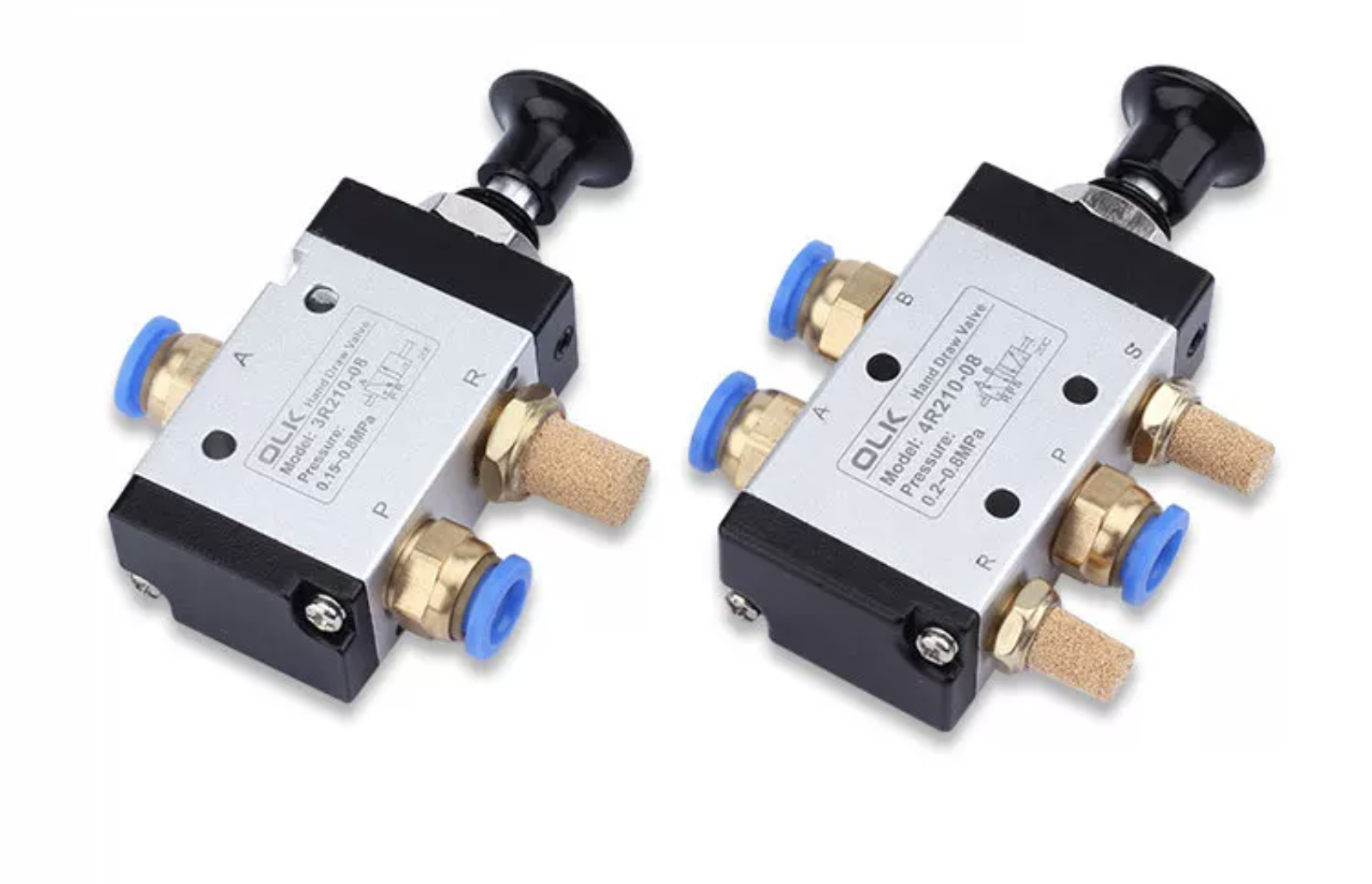

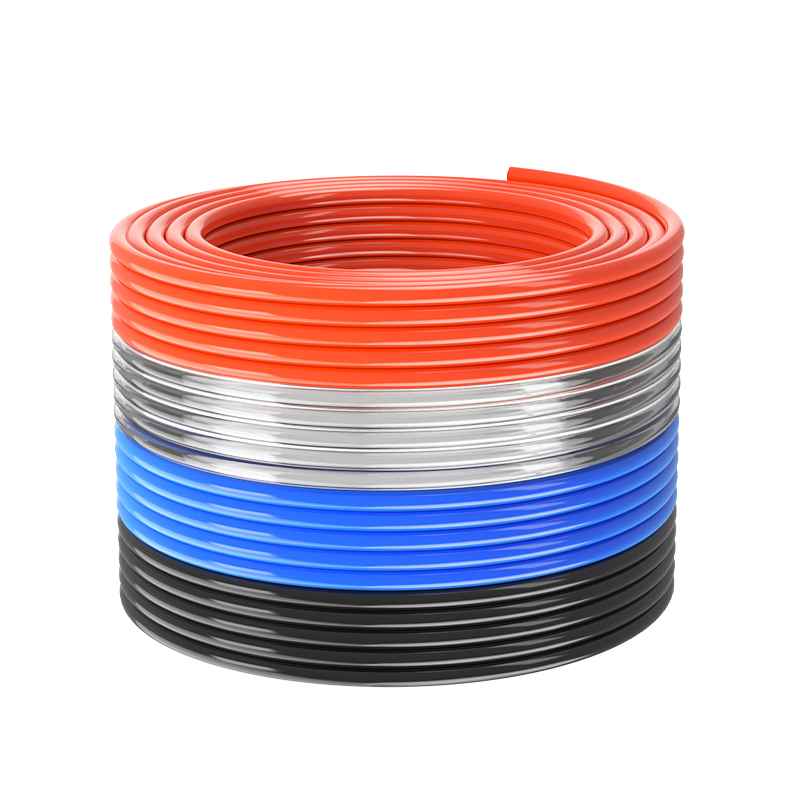

| مظهر مثبت على صمام يدوي 3R/4R | أنبوب بو | الكمبيوتر المشترك | كاتم الصوت للبرج |
 |
 |
 |
 |
الأسئلة الشائعة:
1: هل يخرج الصمام الهواء فقط عند الضغط على الزر؟
نعم. هذا صمام ميكانيكي مؤقت. يتدفق الهواء فقط عند الضغط على الزر. بمجرد تحرير الزر، يعود الصمام تلقائيًا إلى موضعه الأصلي ويتم قطع إمداد الهواء.
2: ما الفرق بين الصمامات الميكانيكية من سلسلة 210 و310؟
والفرق الرئيسي هو حجم الجسم وقدرة التدفق.
سلسلة 210: حجم صغير، مناسب للتطبيقات ذات استهلاك الهواء المنخفض.
سلسلة 310: مقاس واحد أكبر من سلسلة 210، مما يوفر قدرة تدفق أعلى.
سلسلة 410: أكبر من سلسلة 310 ومناسبة للتطبيقات التي تتطلب تدفق هواء أكبر.
تظل وظيفة التشغيل كما هي؛ يعتمد الاختيار بشكل أساسي على معدل التدفق المطلوب ومساحة التثبيت.
3: هل يحتوي الصمام على مرشح مدمج؟
نعم. تم تجهيز مدخل الهواء الرئيسي لصمام OLK بشاشة ترشيح مدمجة للمساعدة في منع دخول الغبار والجزيئات إلى جسم الصمام، مما يحسن الموثوقية ويطيل عمر الخدمة.
4: كيف يمكنني الاختيار بين صمامات السلسلة 4R210، و4R310، و4R410؟
إذا كان تطبيقك يتطلب صمامًا صغيرًا ومدمجًا، فعادةً ما تكون سلسلة 210 كافية. لتلبية متطلبات تدفق الهواء الأعلى، يوصى بسلسلة 310. بالنسبة للأنظمة الهوائية الكبيرة أو التطبيقات ذات الاستهلاك العالي للهواء، فإن سلسلة 410 هي الخيار المفضل.
توفر جميع السلاسل الثلاث نفس وظيفة التشغيل؛ الفرق الأساسي هو حجم الصمام وقدرة التدفق.
