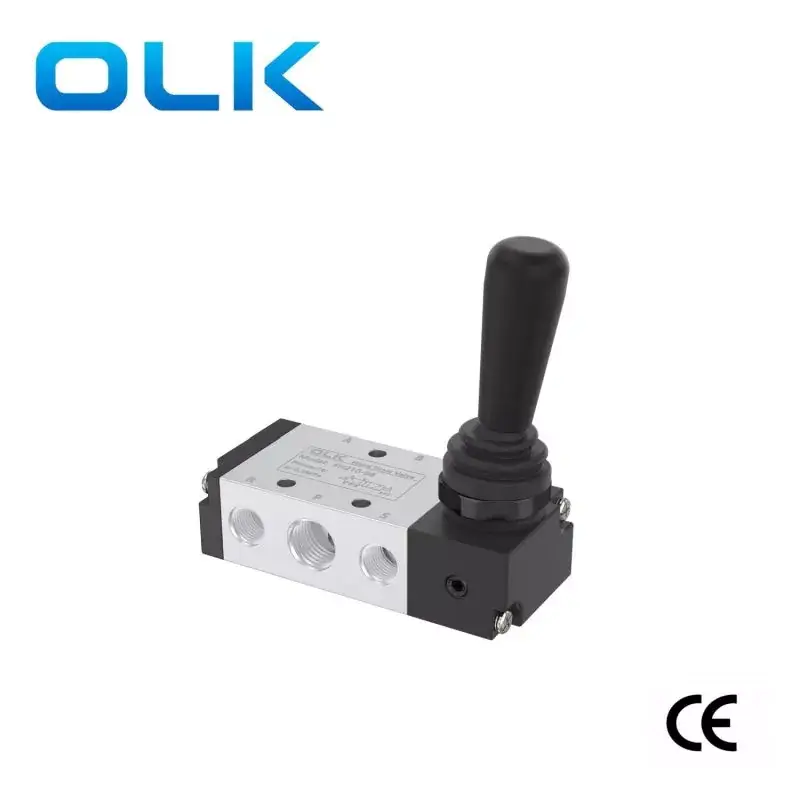

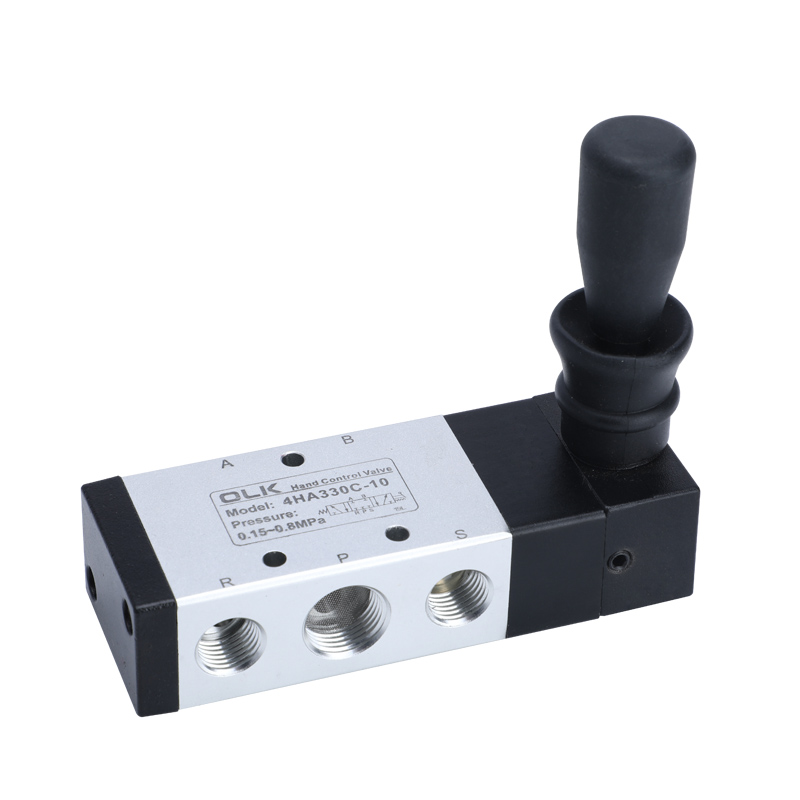

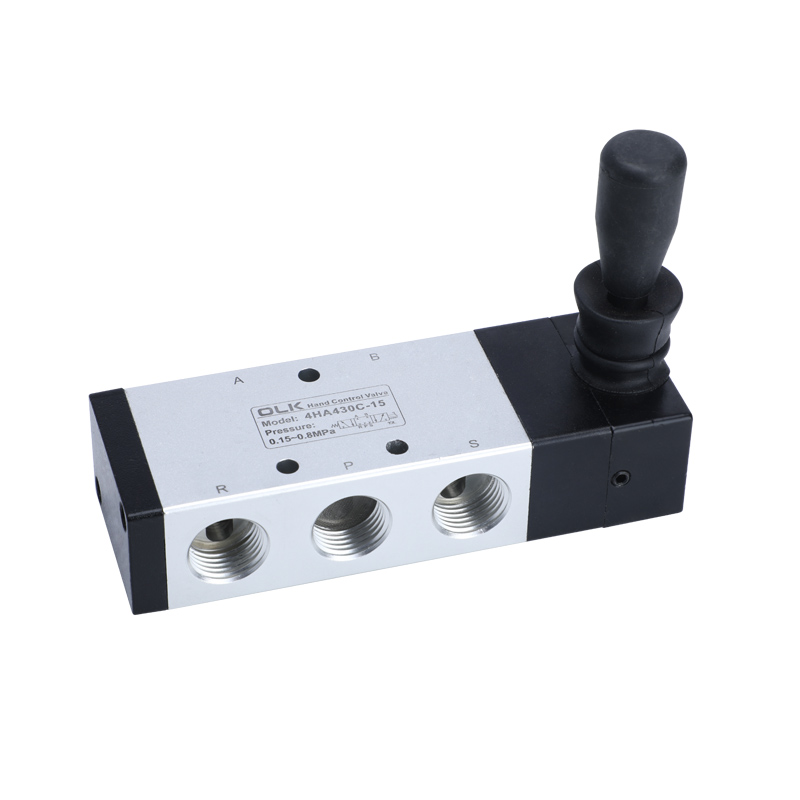

توفر Ouleikai (OLK) 4H Series Lever Valve 5 طريقة تشغيل بسيطة وموثوقة ، دون مكونات التحكم الكهربائية المعقدة ، مما يضمن موثوقية عالية وملاءمة لسيناريوهات التحكم الهوائية الأساسية. يمكن للمستخدمين ضبط اتجاه تدفق الغاز عن طريق تشغيل صمام ذراع اليد وفقًا للاحتياجات الفعلية.
سيناريوهات رافعة السلسلة 4H: التطبيقات المختبرية ، مثل الأنظمة الهوائية المختبرية ، ومعدات الأبحاث ، إلخ.
ملاحظات: إذا تم العثور على أي تشوهات أثناء الاستخدام ، مثل تسرب الغاز أو التشويش على الصمام ، فيرجى التوقف عن استخدام موظفي مبيعات شركة OLK على الفور والاتصال بـ OLK Company لخدمة ما بعد البيع.
رمز:
رمز الطلب
4H
2
30C
08
نموذج:
شفرة:
نوع الصمام:
حجم الميناء:
4H: صمام يدوي رافعة الصمام
2: 200 سلسلة
10: 5/2 طريق الصمام
200 سلسلة: 06: G1/8

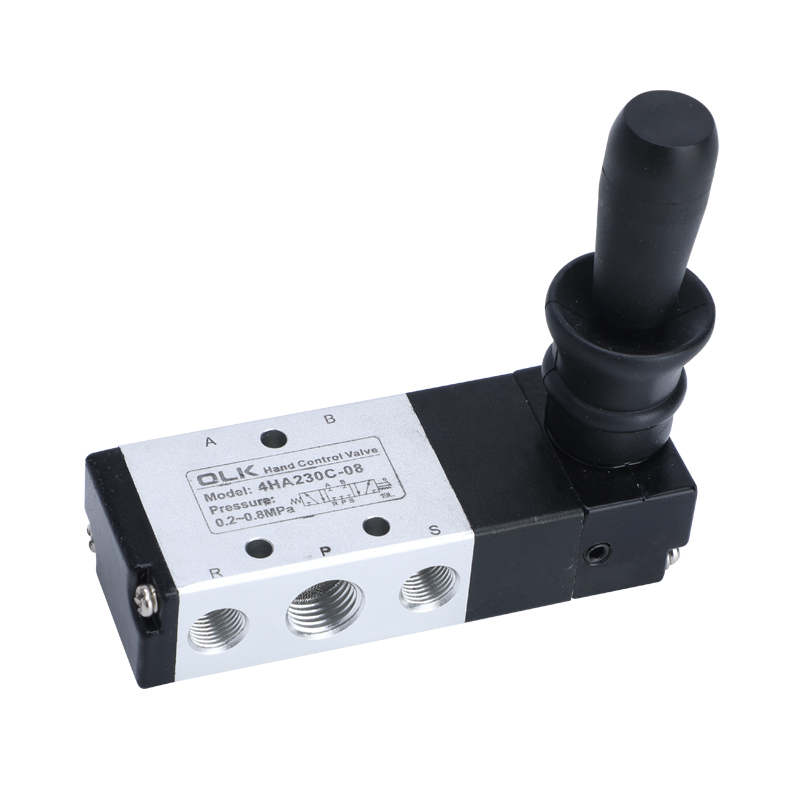

4ha: صمام رافعة رافعة الربيع
3: 300 سلسلة
30C: 5/3 Way ، 3 مركز مغلق المركز
200 سلسلة: 08: G1/4
30e: 5/3 Way ، 3 مركز عادم الموضع
300 سلسلة ： 08 ： G1/8
30p: 5/3 Way ، 3 مركز ضغط الموضع
300 سلسلة ： 10 ： G3/8
1. التشغيل اليدوي ، التشغيل السلس ، وضع دقيق وموثوق ؛
2. بنية نوع المكبس ، ختم ممتازة ، حجم مضغوط ، خفيفة الوزن ، تسهيل التثبيت والتفكيك ؛
3. تتم معالجة الثقب الداخلي بتقنية خاصة ، مما يؤدي إلى مقاومة الاحتكاك المنخفضة وعمر الخدمة الطويل ؛
4. لا حاجة لتزييت الزيت.
5. وظائف تثبيت اللوحة ، التثبيت السهل والمريح ، تلبية احتياجات العملاء المختلفة.
1) يوظف الصمام اليدوي اليدوي المكون من ثلاثة مواصفات في تحديد موقع كرة الربيع ، مما يسهل التبديل. يرجى توخي الحذر من تطبيق القوة المفرطة أثناء التشغيل ، لأن هذا قد يؤدي إلى مواقف تحكم غير صحيحة وإجراءات غير مقصودة.
2) عند التركيب مع لوحة ، يمكنك إما إزالة أو الاحتفاظ بالفاصل بناءً على الموقف المعين.
3) استشر المخطط لنهج التثبيت المختلفة.
ملاحظة خاصة: عند تأمين اللوحة ، فكر في سماكة لوحة التثبيت وقطر ثقب التثبيت.
|
وسيط العمل |
الهواء (تم ترشيحه من خلال مرشح أكثر من 40μm) |
|
فعل |
السيطرة المباشرة اليدوية |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPA (PSI) |
0∼0.8 (0 ~ 114) |
|
مقاومة الضغط المضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل ° C. |
-20–70 |
|
مادة الجسم |
سبيكة الألومنيوم |
|
نموذج |
قطر الميناء |
عدد المواقف |
مساحة مستعرضة للتدفق مم (قيمة السيرة الذاتية) |
|
4H210-06 |
تناول = مخرج = G1/8 |
2 موقف 5 طريق |
14.0 (0.78) |
|
4H230C-06 |
تناول = مخرج = G1/8 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H230E-06 |
تناول = مخرج = G1/8 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H230P-06 |
تناول = مخرج = G1/8 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H210-08 |
تناول = مخرج = G1/4 |
2 موقف 5 طريق |
16.0 (0.89) |
|
4H230C-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H230E-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H230P-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
12.0 (0.67) |
|
4H310-08 |
تناول = مخرج = G1/4 |
2 موقف 5 طريق |
25.0 (1.39) |
|
4H330C-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
|
4H330E-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
|
4H330P-08 |
تناول = مخرج = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
|

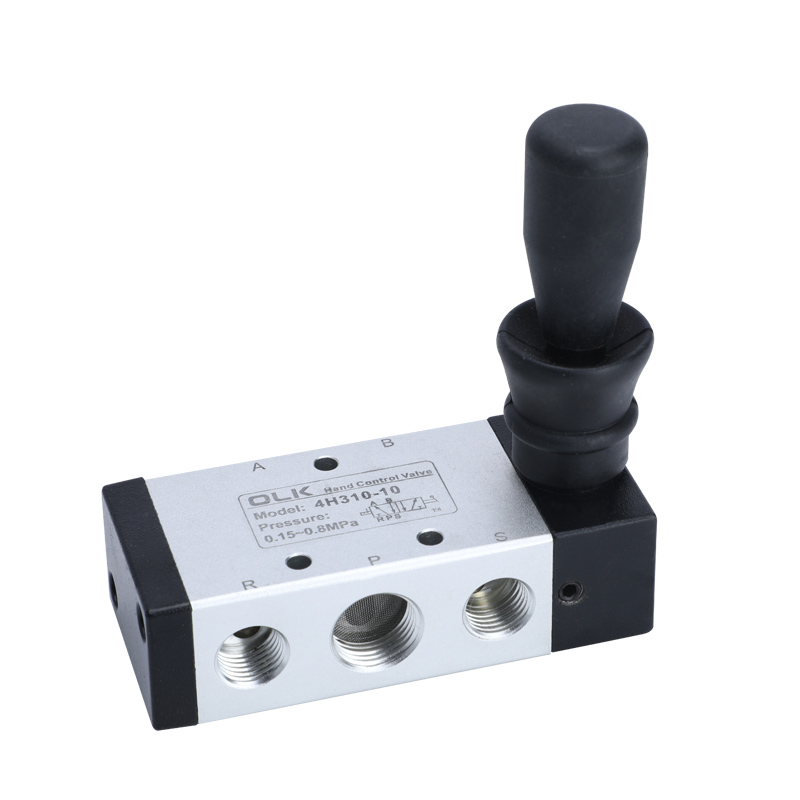

4H310-10 |
Inlet = Outlet = G3/8 Ored = G1/4 |
2 موقف 5 طريق |
30.0 (1.67) |
|
4H330C-10 |
Inlet = Outlet = G3/8 Ored = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
|
4H330E-10 |
Inlet = Outlet = G3/8 Ored = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
|
4H330P-10 |
Inlet = Outlet = G3/8 Ored = G1/4 |
ثلاثة منصب خمس طريق |
18.0 (1.00) |
