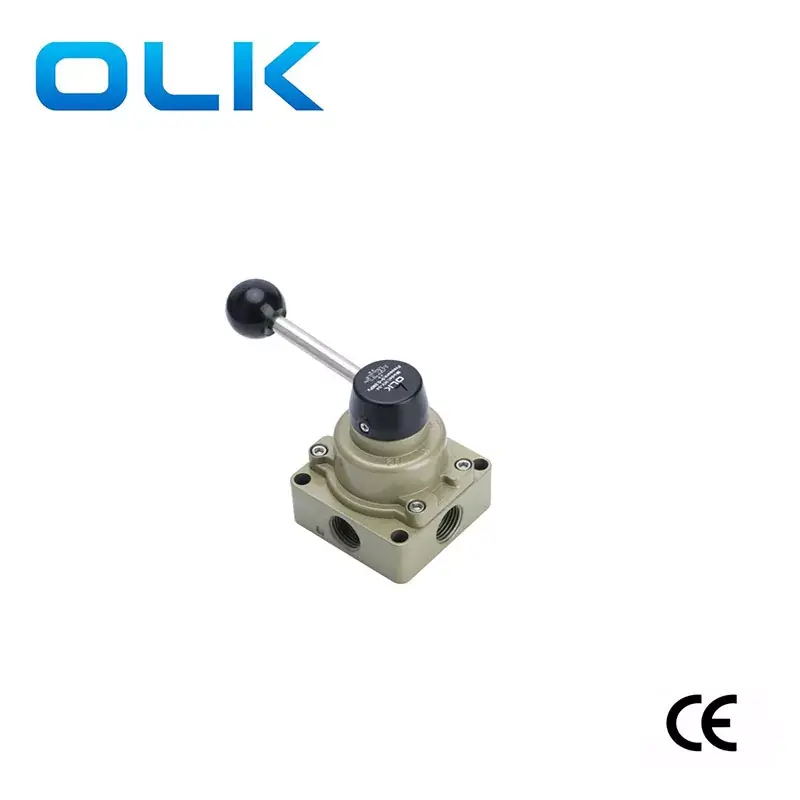

OLK هي الشركة المصنعة والموردة للصمام الدوار اليدوي رباعي الاتجاه من سلسلة HV في الصين. تتميز الصمامات اليدوية رباعية الاتجاه من سلسلة Ouleikai (OLK) HV-02/03/04 بقاعدة من سبائك الألومنيوم ومبيت مع معالجة أكسدة السطح، مما يوفر مقاومة تآكل ممتازة وخصائص إغلاق تحت الضغط. تتميز سبائك الألومنيوم بخصائص فيزيائية متفوقة مقارنة بالألمنيوم النقي. يكمن الاختلاف بين الصمامات اليدوية HV-02 وHV-03 وHV-04 في حجم الواجهة. تحتوي هذه الصمامات على ثلاث تروس قابلة للتعديل مع علامات تروس واضحة وتستخدم بشكل شائع للتحكم في الأسطوانات، من بين تطبيقات أخرى.
عند التبديل إلى ترس 02، يطلق منفذ العادم B الهواء، ويفتح منفذ العادم A، وتمتد الأسطوانة.
عند التبديل إلى الترس N، يتم إغلاق منفذي العادم A وB، وتتوقف الأسطوانة في منتصف الطريق.
عند التبديل إلى ترس 01، يطلق منفذ العادم A الهواء، ويفتح منفذ العادم B، وتتراجع الأسطوانة.
|
نموذج |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
وسيلة العمل |
الهواء (يتم ترشيحه من خلال شاشة ترشيح يزيد حجمها عن 40 ميكرومتر) |
|||
|
وضع العمل |
التحكم اليدوي |
|||
|
حجم المنفذ |
مدخل=مخرج=PT1/4 |
|||
|
نطاق الضغط |
0.15-0.8MPa (21-114PSI) |
|||
|
موضع |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
|
ضغط ووكينغ |
'-10-60 درجة مئوية |
|||
|
ضغط إثبات |
1.5MPa (215psi) |
|||
|
الصمامات الدوارة اليدوية الهوائية OLK - مقارنة بين 5 نماذج |
|||||||||
|
صورة |
|
|
|
|
|
|
|
|
|
|
نموذج اولك |
4HV210/310/410/230/330/430 |
|
HV200A/ب |
|
هف-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/لتر/د |
|
موضع |
2 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
|
3 موقف 4 الطريق |
|
|
|
|
|
|
|
|
|
حجم المنفذ |
RC1/8,1/4,3/8,1/2,3/4 |
|
بي تي1/4 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
جي1/4 |
|
ميزات المنتج |
تركيب اللوحة |
|
ج: واجهة رباعية الأضلاع ب: واجهة ذات جانبين، مع توهين الصوت في الأسفل |
|
|
|
|
|
فارغ: فتحة واحدة على جانب واحد L: فتحتان على الجانبين المتقابلين؛ D: أربعة فتحات في الأسفل؛ |
|
|
|
|
|
|
|
|
|
|
|
|
مقبض |
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقابض بلاستيكية غير قابلة للإزالة |
|
مقبض قابل للإزالة، مقبض مضاد للحرق |
|
|
|
|
|
|
|
|
|
|
|
|
أبعاد القاعدة |
200 سلسلة: 62 ملم |
|
61.3 ملم |
|
74 ملم |
|
74 ملم |
|
55 ملم |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
نموذج |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
وسيلة العمل |
الهواء (يتم ترشيحه من خلال شاشة ترشيح يزيد حجمها عن 40 ميكرومتر) |
|||||
|
وضع العمل |
التحكم اليدوي |
|||||
|
حجم المنفذ |
بي تي1/4 |
بي تي1/4 |
PT3/8 |
PT3/8 |
بي تي1/2 |
بي تي1/2 |
|
نطاق الضغط |
0.15-0.8MPa (21-114PSI) |
|||||
|
موضع |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
|
ضغط ووكينغ |
'-10-60 درجة مئوية |
|||||
|
ضغط إثبات |
1.5MPa (215psi) |
|||||
