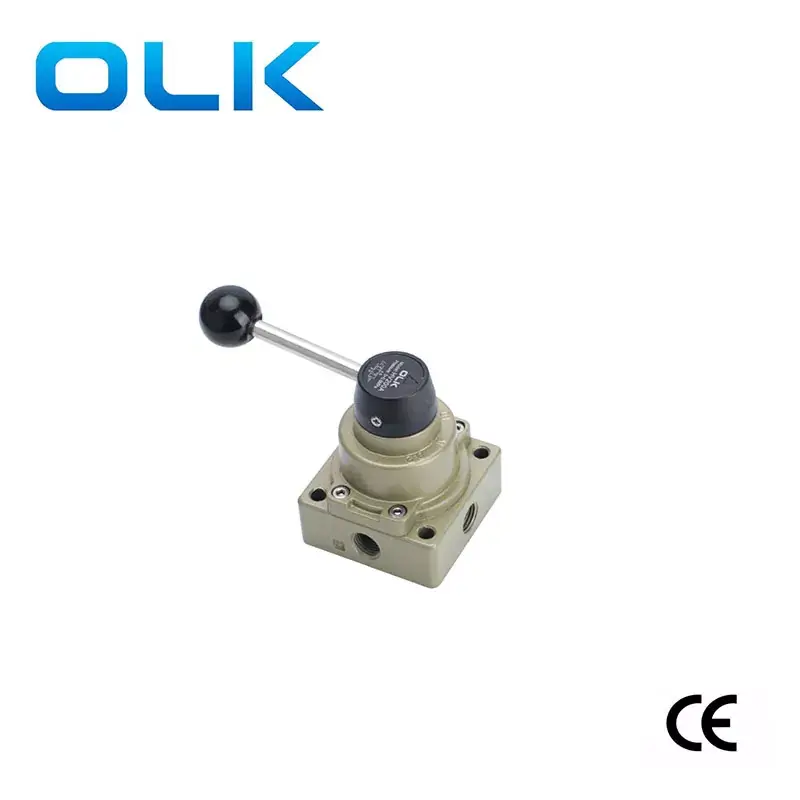

يتم تشغيل صمامات Ouleikai (OLK) HV200A/B ثنائية الاتجاه وأربعة منافذ يدويًا يدويًا، مع تبديل مسار الهواء عن طريق تدوير مقبض الصمام. فهي سهلة التشغيل وبديهية، ولا تتطلب أي مصدر طاقة إضافي. يتميز صمام المنفذ HV200B 2/4 بكاتم صوت مدمج في منفذ العادم السفلي.
يتميز الصمام الدوار اليدوي ذو 4 اتجاهات من سلسلة OLK HV200 بأنه متعدد الاستخدامات ومناسب لمختلف الأنظمة الهوائية. بفضل الأداء المستقر، والموثوقية، والفعالية من حيث التكلفة، فهي خيار مثالي للتحكم في النظام الهوائي.
صمامات دوارة يدوية من سلسلة HV200 بأربعة اتجاهات، تؤدي التروس المختلفة إلى إجراءات أسطوانة مختلفة.
عند التبديل إلى ترس 02، يطلق منفذ العادم B الهواء، ويفتح منفذ العادم A، وتمتد الأسطوانة.
عند التبديل إلى الترس N، يتم إغلاق منفذي العادم A وB، وتتوقف الأسطوانة في منتصف الطريق.
عند التبديل إلى ترس 01، يطلق منفذ العادم A الهواء، ويفتح منفذ العادم B، وتتراجع الأسطوانة.
|
رمز الطلب |
|||||
|
الجهد العالي |
2 |
00 |
__ |
A |
08 |
|
نموذج |
مسلسل |
|
|
وظيفة |
حجم المنفذ |
|
HV: صمام دوار يدوي من سلسلة HV |
2:200 سلسلة |
|
|
ج: واجهة رباعية |
08:RC1/4 |
|
|
|
|
|
B:B: واجهة ذات وجهين، مع تخفيف الصوت في الأسفل |
|
|
نموذج |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
وسط العمل |
الهواء (يتم ترشيحه من خلال شاشة ترشيح يزيد حجمها عن 40 ميكرومتر) |
|||
|
وضع العمل |
التحكم اليدوي |
|||
|
حجم المنفذ |
مدخل=مخرج=PT1/4 |
|||
|
نطاق الضغط |
0.15-0.8MPa (21-114PSI) |
|||
|
موضع |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
|
ضغط ووكينغ |
'-10-60 درجة مئوية |
|||
|
ضغط إثبات |
1.5MPa (215psi) |
|||
|
الصمامات الدوارة اليدوية الهوائية OLK - مقارنة بين 5 نماذج |
|||||||||
|
صورة |
|
|
|
|
|
|
|
|
|
|
نموذج اولك |
4HV210/310/410/230/330/430 |
|
HV200A/ب |
|
هف-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/لتر/د |
|
موضع |
2 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
3 موقف 4 الطريق |
|
|
3 موقف 4 الطريق |
|
|
|
|
|
|
|
|
|
حجم المنفذ |
RC1/8,1/4,3/8,1/2,3/4 |
|
بي تي1/4 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
PT1 / 4، PT3 / 8، PT1 / 2 |
|
جي1/4 |
|
ميزات المنتج |
تركيب اللوحة |
|
ج: واجهة رباعية ب: واجهة ذات جانبين، مع توهين الصوت في الأسفل |
|
|
|
|
|
فارغ: فتحة واحدة على جانب واحد L: فتحتان على الجانبين المتقابلين؛ D: أربعة فتحات في الأسفل؛ |
|
|
|
|
|
|
|
|
|
|
|
|
مقبض |
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقبض قابل للإزالة |
|
مقابض بلاستيكية غير قابلة للإزالة |
|
مقبض قابل للإزالة، مقبض مضاد للحرق |
|
|
|
|
|
|
|
|
|
|
|
|
أبعاد القاعدة |
200 سلسلة: 62 ملم |
|
61.3 ملم |
|
74 ملم |
|
74 ملم |
|
55 ملم |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
نموذج |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
وسط العمل |
الهواء (يتم ترشيحه من خلال شاشة ترشيح يزيد حجمها عن 40 ميكرومتر) |
|||||
|
وضع العمل |
التحكم اليدوي |
|||||
|
حجم المنفذ |
بي تي1/4 |
بي تي1/4 |
PT3/8 |
PT3/8 |
بي تي1/2 |
بي تي1/2 |
|
نطاق الضغط |
0.15-0.8MPa (21-114PSI) |
|||||
|
موضع |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
2/4 منفذ |
3/4 ميناء |
|
ضغط ووكينغ |
'-10-60 درجة مئوية |
|||||
|
ضغط إثبات |
1.5MPa (215psi) |
|||||
