قوس TCTC-M

Model:TC32

كصنعة محترفة TCTC-M ، يمكنك أن تطمئن إلى شراء شريحة TC/TC-M من مصنعنا وسيقدم لك OLK أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب. تتكون شريحة التثبيت القياسية لـ OLK لقوس TC/TC-M الأوسط المتوسط من صب حقن الحديد عالي القوة ، والسطح مغلفة بتكنولوجيا الزنك السوداء ، والتي ليس من السهل الصدأ ومقاوم للتآكل. عادة ما يتم تثبيت قوس TC/TC-M في الموضع الأوسط للأسطوانة الهوائية ، ويمكن إصلاح شريحة تثبيت TC في أي موضع. يمكن أن تتأرجح أسطوانة الهواء حول محور الأذن الأوسط ، وهو مناسب لأسطوانات الحجم الطويلة. تصميم شريحة التثبيت لـ TC و TC-M مستقر من الناحية الهيكلية ، تأكد من أن أسطوانة الهواء لا تهتز أثناء الحركة المتبادلة عالية السرعة.

إرسال استفسار

وصف المنتج

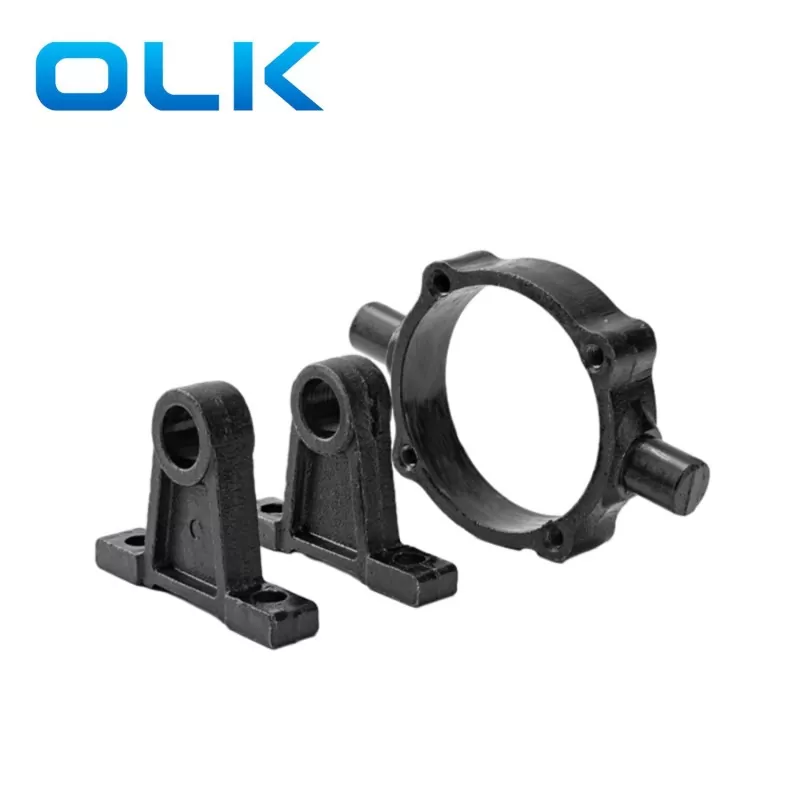

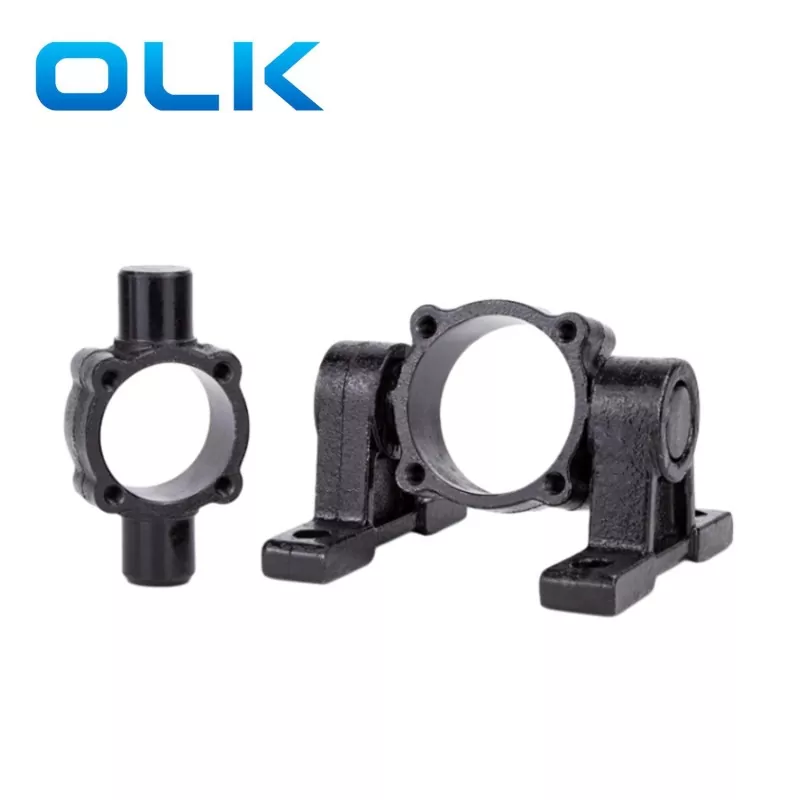

Compared to TCTC-M bracket, TC-M mounting bracket has two additional mounting bases, and the TC-M bracket structure is more robust, suitable for applications with high cylinder operating frequency or high driving force.

Both the TC and TC-M mounting bracket swing have 360 ° rotation characteristics. TC/TC-M can perform vertical rocker arm movements and adjust the degree of freedom of air cylinder movement, suit for work scenarios such as packaging equipment, sorting systems, assembly equipment, etc.

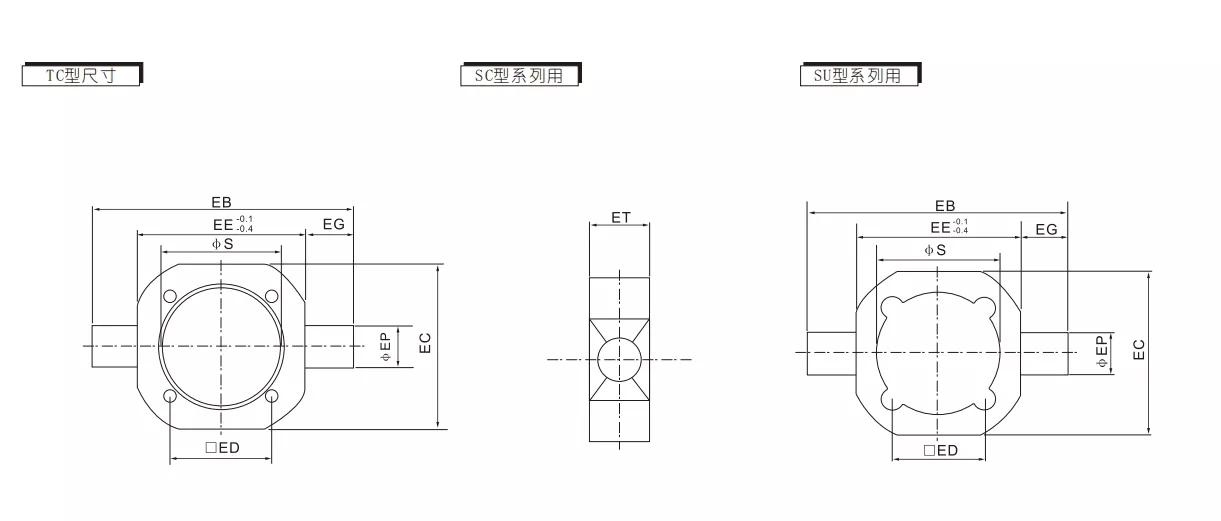

TC bracket External dimension data

Code / Bore Diameter	EB	EC	ED	EE	EG	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

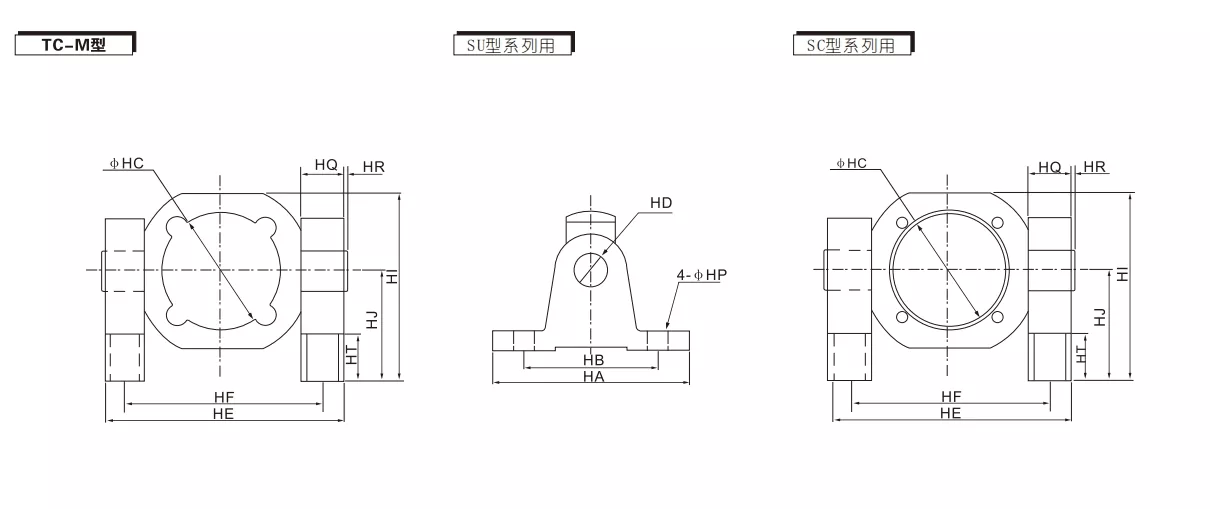

TC-M bracket External dimension data

Code / Bore Diameter	HA	HB	HC	HD	HE	HF	HI	HJ	HQ	HR	HT	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

What is the difference between TC and TC-M installation brackets?

TC bracket: usually a standard installation bracket, suitable for general installation needs.

TC-M bracket: Designed as an improved installation bracket, it may be more suitable for specific installation environments or provide more stable support.

What are the materials for TC bracket?

OLK brand TC bracket’s material is iron.

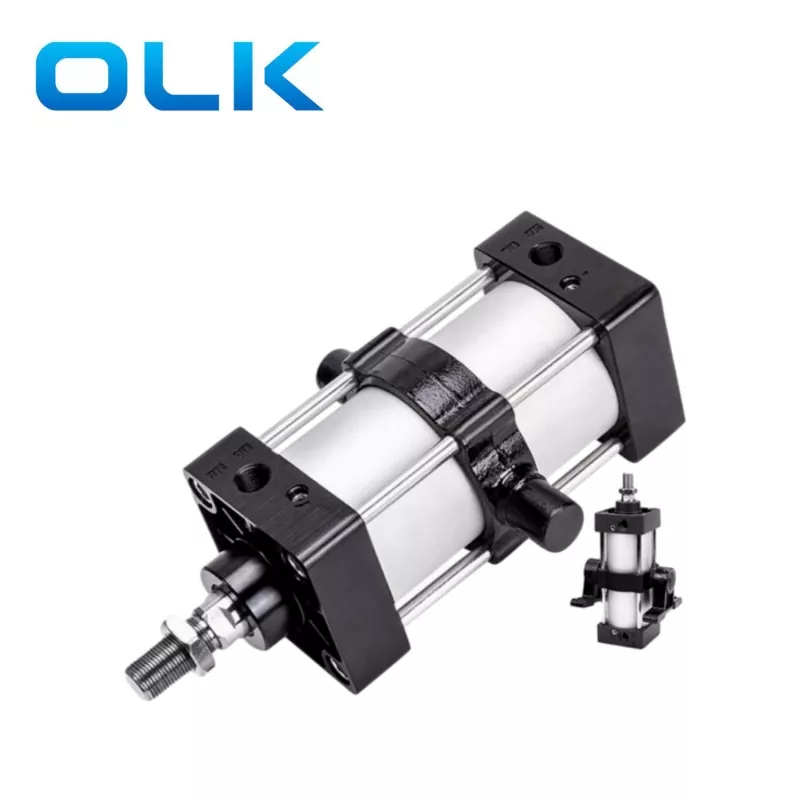

What cylinder is TC/TC-M bracket suit for ?

TC mounting bracket suit for SC pneumatic cylinder.
