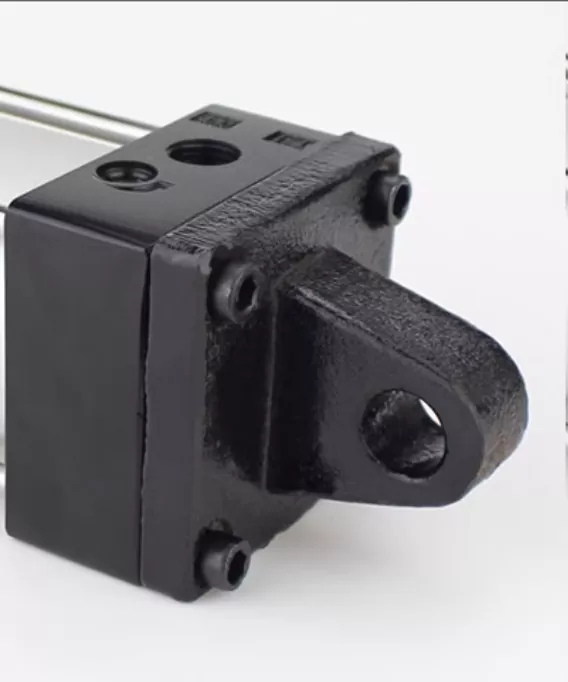

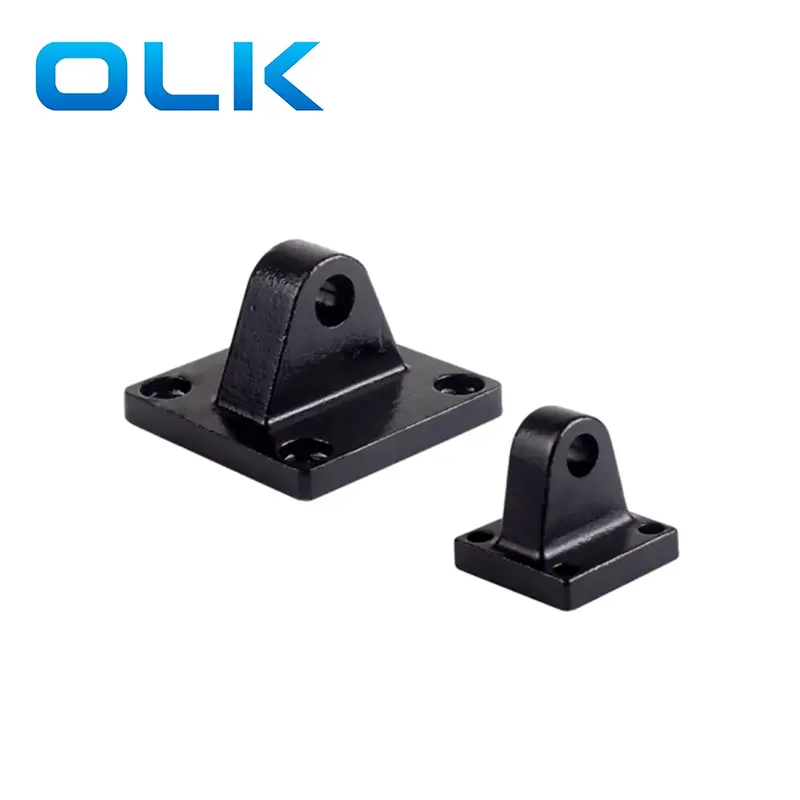

olk Iron Ca Clevis Bracket المستخدمة في SC Series Pneumatic Cylinder.CA Bracket الخلفية المثبتة على الجانب الذيل من الأسطوانة الهوائية SC ، ينتمي قوس Clevis CLAVIS الخلفي إلى أنواع التثبيت المتدنية ، مما يسمح بتركيبات SCALINDER للخلف. بشكل عام ، تعد CA أكثر ملاءمة للمواقف ذات الأسطوانة الهوائية ذات الحجم الصغير والأحمال الخفيفة.
شريحة التثبيت الخلفية CA مناسبة لسيناريوهات التطبيق مثل معدات الأتمتة ، وآلات النجارة ، وأنظمة النقل التي تتطلب تركيبًا مفصلاً في الواجهة الأمامية.
|

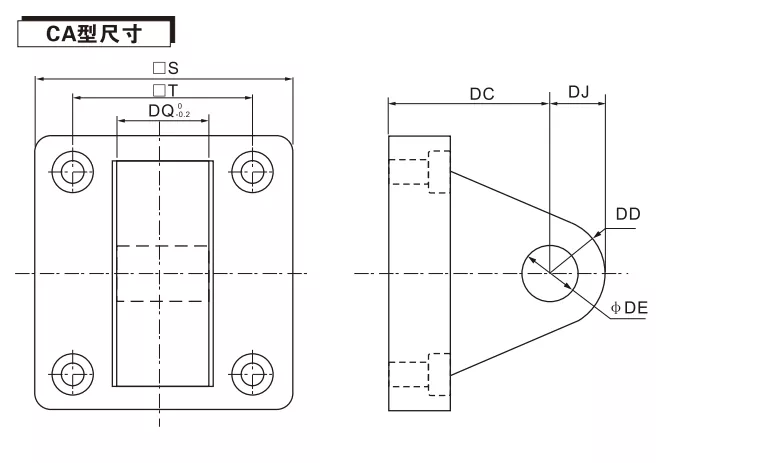

كود / قطر التجويف |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
العاصمة |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
DD |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
ل |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
دي جي |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
DQ |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
ما هي الأسطوانة الهوائية التي يمكن استخدامها على قوس CA Clevis؟
تم إصلاح موضع التثبيت للثقوب الأربعة المترابطة ولا يمكن استخدامه إلا لأسطوانات SC ،
كيفية تثبيت CA Cylinder Clevis Mount على أسطوانة SC؟
قم بمحاذاة أربعة مسامير مع الثقوب الأربعة الملولبة في الجزء السفلي من أسطوانة SC ، وإصلاح مواقعها بالمسامير ، وأخيراً تشديد كل ثقب ملولب في التسلسل
ما هو الفرق بين CA و CB؟
كلاهما ينتمي إلى مكونات التثبيت السفلية لأسطوانات SC ، مع وجود اختلافات فقط في الهيكل والاستخدام. يتم استخدام قوس Ca Clevis لظروف العمل مع مساحة محدودة ، في حين أن CB الخلفي clevis مناسب لظروف العمل ذات الاستقرار العالي
في ظل ظروف العمل التي نختارها CA؟
تكون مساحة التثبيت للأسطوانة محدودة ، وإذا كانت هناك حاجة إلى طريقة تثبيت أكثر ملاءمة ، يمكن التوصية CA.
