يتم استخدام المفتاح المغناطيسي للأسطوانة لاكتشاف موضع stroke أسطوانة الهواء ، ولا تحتاج إلى صمامات التحكم في الماكينة أو مفاتيح السكتة الدماغية وأقواسها المتصاعدة في كلا طرفي السكتة الدماغية ، وبدون الحاجة إلى كتل تصادم في نهاية قضيب المكبس ، مما يجعلها سهلة الاستخدام والضغط في الهيكل. الموثوقية العالية ، العمر الطويل ، التكلفة المنخفضة ، ووقت استجابة التبديل القصير ، وبالتالي فقد تم استخدامه على نطاق واسع.
يقترح OLK عند الاستخدام ، من المهم ملاحظة أنه لا ينبغي تثبيت المفتاح المغناطيسي للأسطوانة بالقرب من الأجهزة ذات الحقول المغناطيسية القوية. عندما تتحرك أسطوانات هوائية مزودة بمفاتيح مغناطيسية بالتوازي ، لمنع التداخل المغناطيسي ، يجب أن تكون المسافة أكبر من 40 مم. من الضروري التحقق بانتظام ما إذا كان موضع المفتاح المغناطيسي هو الإزاحة.
استشعار ذكي
· الاستقرار المغناطيسي ، الحث الحساس
· يمكن تثبيتها سهلة التثبيت في أي موضع على طول السكتة الدماغية الأسطوانية
|

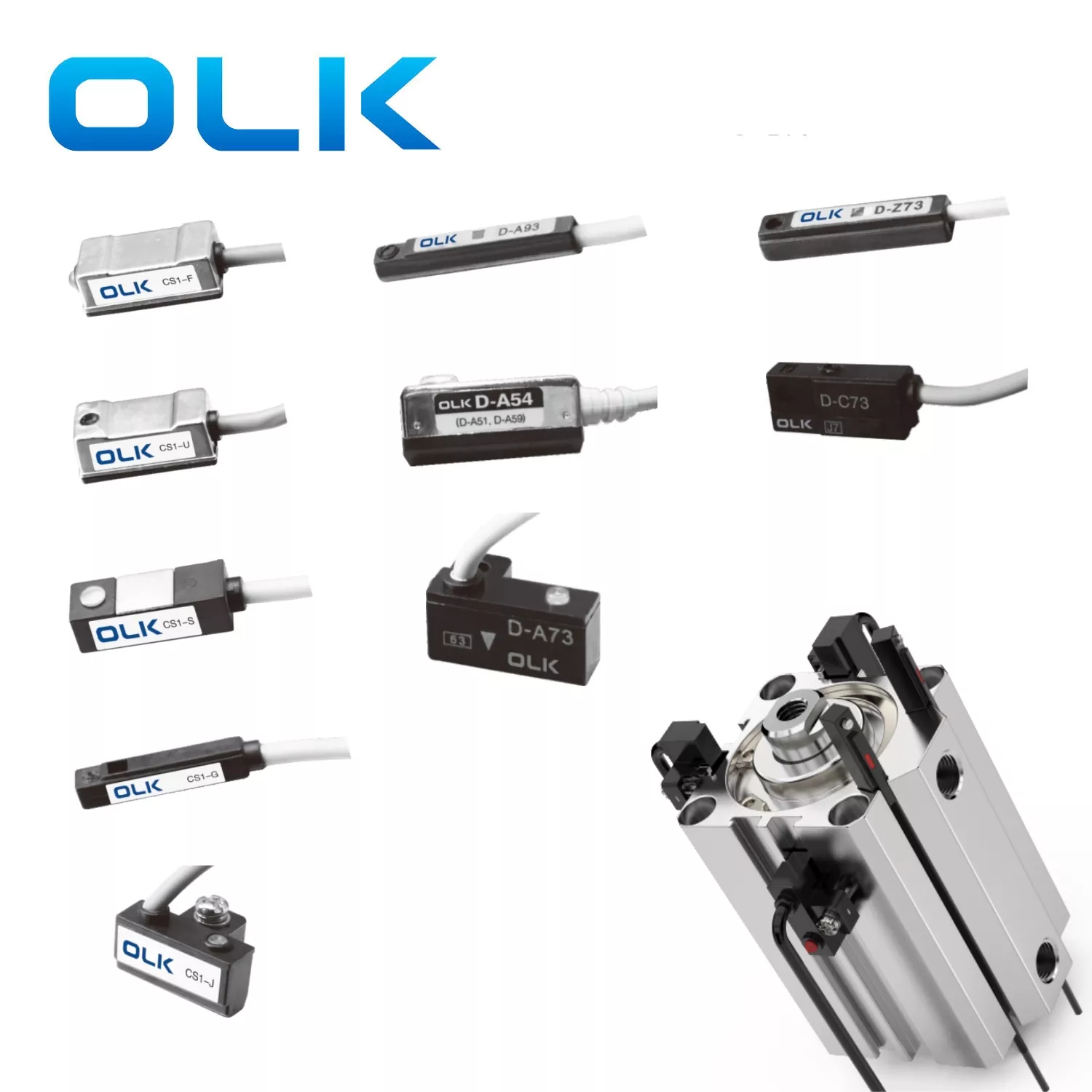

نموذج |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
الأسطوانات المعمول بها |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
الشر/بلدي |
SDA (أخدود) |
سو (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
طريقة التثبيت |
ربطة عنق/أحزمة الحلقة |
ربطة عنق/أحزمة الحلقة |
مسار |
ألغى |
مسار |
مسار |
مسار |
مسار |
مسار |
|
صورة |
|
|
|
|
|
|
|
|
|
|
مخطط تطبيق الأسطوانة |
|
|
|
|
|
|
|
|
|
|
مخطط الأبعاد مخطط |
|
|
|
|
|
|
|
|
|
|
نوع التبديل |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
SPST مفتوحة عادة |
|
نوع الاستشعار |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
مفتاح القصب مع الاتصال |
|
الجهد التشغيل |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
|
الحد الأقصى للتبديل الحالي |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
100ma (كحد أقصى) |
|
الحد الأقصى قدرة الاتصال |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
10W (كحد أقصى) |
|
استهلاك الطاقة الداخلية |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
|
انخفاض الجهد |
الحد الأقصى 2.5V @ 10MA DC |
الحد الأقصى 2.5V @ 100MA العاصمة |
الحد الأقصى 2.5V @ 100MA العاصمة |
الحد الأقصى 2.5V @ 10MA DC |
الحد الأقصى 2.5V @ 10MA DC |
الحد الأقصى 2.5V @ 40MA العاصمة |
الحد الأقصى 2.5V @ 10MA DC |
الحد الأقصى 2.5V @ 40MA العاصمة |
الحد الأقصى 2.5V @ 40MA العاصمة |
|
تسرب تيار |
|
|
|
|
|
ماكس 10W |
|
ماكس 10W |
ماكس 10W |
|
مؤشر ضوء |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
LED الأحمر |
|
كابل |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
2.8φ ، 2C ، PVC المقاوم للزيت الرمادي |
|
حساسية |
|
|
|
|
60 غاوس |
60 غاوس |
60 غاوس |
60 غاوس |
60 غاوس |
|
الحد الأقصى للتبديل تردد |
200 هرتز |
200 هرتز |
200 هرتز |
200 هرتز |
- |
– |
- |
– |
- |
|
درجة حرارة التشغيل |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
مقاومة الصدمة |
30 جم |
30 جم |
30 جم |
30 جم |
30 جم |
30 جم |
30 جم |
30 جم |
30 جم |
|
مقاومة الاهتزاز |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
درجة الحماية |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
دائرة واقية |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
لا أحد |
|
نموذج |
SU-10 |
SU-12 |
SU-15 |
SU-16 |
SU-18 |
TCS1-F |
|
الأسطوانات المعمول بها |
SU32 |
SU32/40/50 |
إنه |
SU80/100/20 |
|
قوس |
|
طريقة التثبيت |
مسار |
مسار |
مسار |
مسار |
مسار |
أفسد |
|
وحدة |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
|
نموذج |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
وحدة |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
أجهزة الكمبيوتر |
1: آمنة مع روابط zip الفولاذ المقاوم للصدأ
2: ثابت على قضيب السحب
3: التثبيت مباشرة من فتحة التثبيت
4: تثبيت السكك الحديدية
احتياطات المفاتيح المغناطيسية
· لا تقم بدوائر القصيرة 2-ware.
2 سلك المغناطيسيات لها مقاومة منخفضة للغاية. يمكن أن يسبب توصيلها مباشرة بالطاقة دائرة قصيرة وحرق المفتاح.
· تحقق من قطبية الأسلاك.
يجب توصيل مفاتيح سلك 2 مع القطبية الصحيح. قد يتسبب الأسلاك المنعكسة في عدم تشغيل ضوء الإشارة.
يجب أيضًا توصيل مفاتيح الأسلاك 3 بشكل صحيح ، أو قد تتلف.
· لا تتصل مباشرة بالأحمال الاستقرائية الكبيرة.
يمكن أن تسبب الأحمال الكبيرة مثل المحركات أو صمامات الملف اللولبي الكبير تيار الطفرة وتدمير المفتاح. تأكد من أن الجهد والتيار مستقر ونظيف.
تجنب الحقول المغناطيسية القوية والرقائق المعدنية.
هذه يمكن أن تقلل من الحساسية وتسبب إشارات كاذبة أو فشل. بالنسبة للبيئات المغناطيسية القوية ، استخدم مفاتيح مغناطيسية خاصة مصممة لهذا الاستخدام.
· لا تستخدم في البيئات القاسية.
رأس المستشعر مصنوع من الراتنج. تجنب الماء أو المواد الكيميائية أو مياه البحر ، مما قد يؤدي إلى كسر أو تضخم.
· التعامل مع الرعاية.
المفاتيح المغناطيسية هشة. تجنب التأثيرات أو السحب أو التعامل الخشن أثناء التخزين والنقل والتركيب.
· تسرب التيار في مفاتيح إلكترونية 2 سلك.
هذه المفاتيح لها تيار تسرب صغير. تأكد من أن تيار بدء الحمل أعلى من تيار التسرب لتجنب الإشارات الخاطئة. تحتوي مفاتيح 3 سلك على تسرب أقل ، أو تستخدم مفاتيح ميكانيكية بدون تسرب.
· لشروط خاصة أخرى ، استشر قبل الاستخدام.
اتصل بـ OLK Team لتجنب الأضرار أو الخسارة من الاستخدام غير السليم.
كيف يتم استخدام المفتاح المغناطيسي؟
يمكن استخدام المفاتيح المغناطيسية بالاقتران مع PLC والمرحلات وغيرها من وحدات التحكم لنقل الإشارات.
ما هي احتياطات المفاتيح المغناطيسية؟
لا تقم بدوائر القصر في مزود الطاقة مباشرة عند استخدام المفاتيح المغناطيسية.
ما هو المفتاح المغناطيسي غير الجاري؟
يعمل المفتاح المغناطيسي غير المتصل بشكل مختلف عن نوع التلامس. يستخدم المكونات الإلكترونية للكشف عن المغناطيس ، بدلاً من الأجزاء الميكانيكية مثل مفاتيح القصب. لهذا السبب يطلق عليه أيضًا مفتاحًا مغناطيسيًا أو إلكترونيًا. لديها مقاومة أفضل للصدمة والاهتزاز ، وعمرها دائم تقريبا.
|
مقارنة بين طريقتين للكشف عن الموضع للأسطوانات |
||
|
طريقة الكشف |
|
خاصية |
|
تبديل الحد: يتم تثبيت مفاتيح الحد مع كتل التصادم أمام قضيب المكبس. في نوع مفتاح الحد ، يتم تثبيت كتل الاصطدام على قضيب المكبس ، ويتم تثبيت مفاتيح الحد (مثل مفاتيح السفر وصمامات الاتجاه الميكانيكية) في كلا طرفي ضربة حركة قضيب المكبس للكشف عن ضربة حركة المكبس. إنه مفتاح اتصال. |
|
1) عبء عمل التصميم والتركيب والتصحيح والصيانة كبيرة. 2) مساحة التثبيت كبيرة 3) التكلفة مرتفعة. 4) إذا تم استخدامها بشكل غير صحيح ، فإن العمر قصير. 5) لا تتأثر بالحقول المغناطيسية |
|
المفتاح المغناطيسي: نوع المفتاح المغناطيسي هو تثبيت مفتاحين مغناطيسيين مباشرة في مواضع مختلفة على جسم الأسطوانة لاكتشاف ضربة حركة أسطوانة الهواء. إنه مفتاح عدم الاتصال. |
|
1) توفير وقت التصميم وتركيبه بشكل كبير ، يسهل تصحيحه 2) مساحة التثبيت الصغيرة 3) يتم تقليل التكلفة بشكل كبير ، مع وجود عدد أقل من المرفقات. 4) لديها موثوقية عالية وعمر طويل وتكرار جيد لمواقع العمل. لا توجد مشكلة في تلف التأثير الميكانيكي ، ولديه قدرات قوية على مقاومة الغبار والماء والزيت. 5) من السهل تحقيق التحكم في المفصل الهوائي الكهربائي 6) يجب اتخاذ تدابير مغناطيسية في حقول مغناطيسية قوية |
