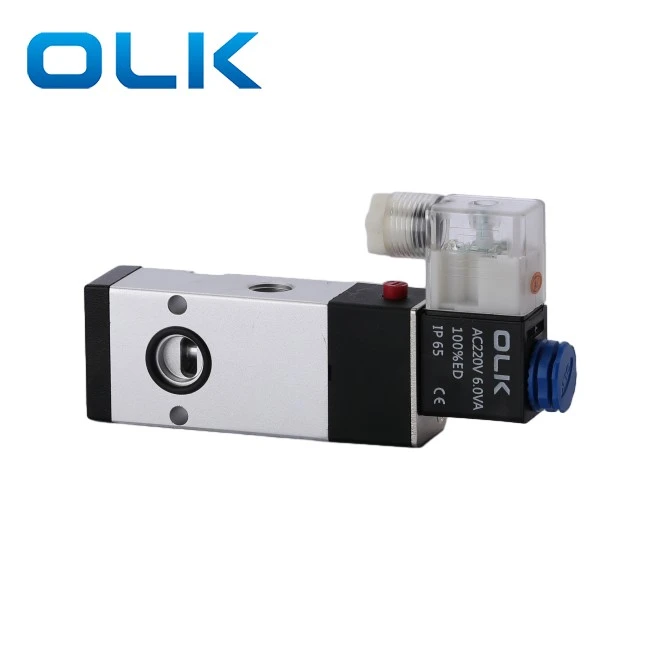

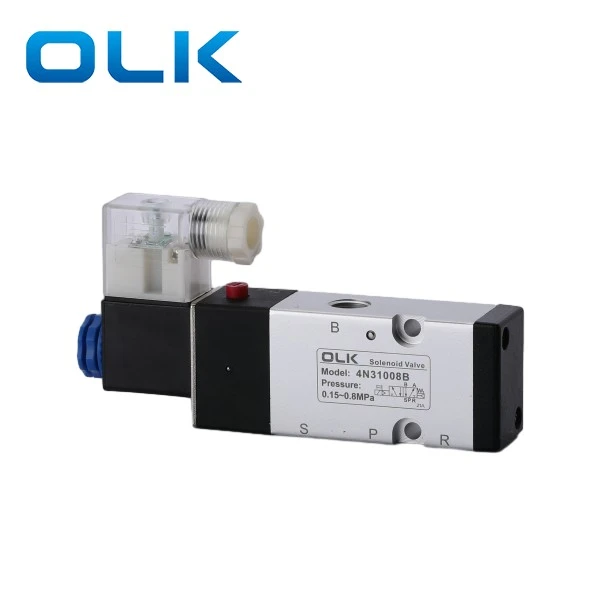

5 Way 4N310-08 صمام الملف اللولبي لوحة

OLK 2Position 5 Way 4N310-08 لوحة صمام الملف اللولبي هو حجم المنفذ G1/4.

5 Way 4N310-08 هي خصيصًا لنظام أسطوانة أدوات الأدوات ، وهو مناسب لسيناريوهات تبديل التردد العالي. ويتم تخصيصه لمعدات التشغيل الآلي مثل أدوات الآلات CNC ومراكز التصنيع.

5 طريق 4N310-08 ميزات صمام الملف اللولبي الصمام ：

تصميم مخصص لأسطوانة سكين/أسطوانة التثبيت

تنفيس الهواء على الظهر ، بنية مضغوطة

الجهد الاختياري: AC220V / DC24V

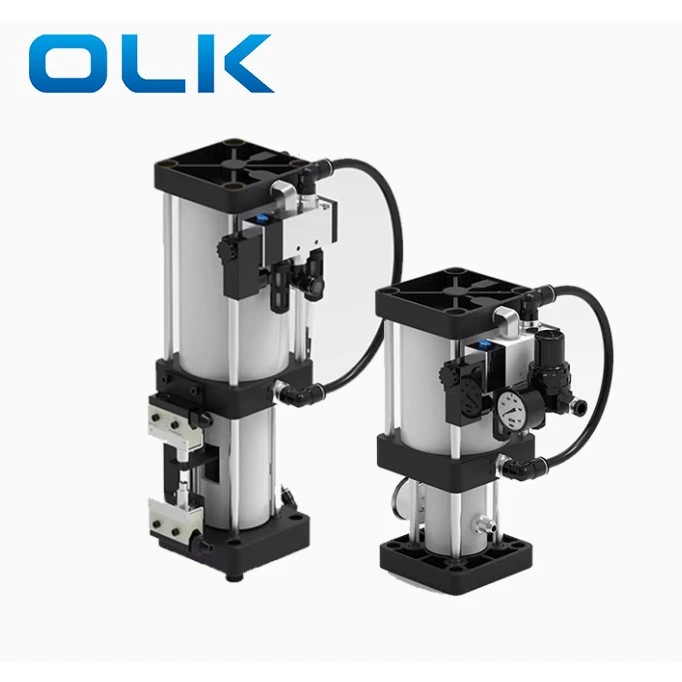

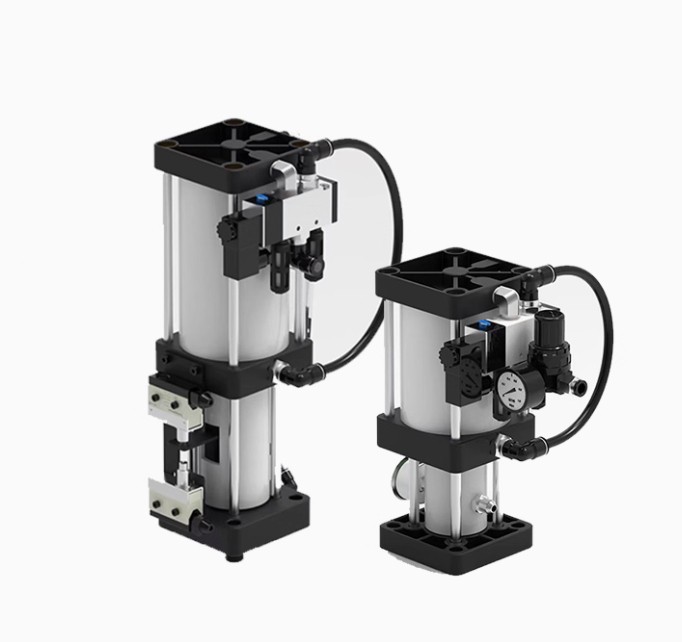

نظرة عامة على أسطوانة إصدار الأدوات (TRC)

تستخدم أسطوانة إصدار الأدوات خصيصًا في مغزل آلة CNC لإطلاق أدوات. تستخدم هذه الأسطوانة مبدأ "انتقال الضغط المتساوي في السوائل" ، مما يسمح بضغط الهواء الصغير لتوليد القوة الكبيرة اللازمة لإطلاق الأداة في مغزل CNC. تتكون الأسطوانة من: أسطوانة الهواء ، و 5 اتجاهات من الملفات اللولبية 4N310 ، ومحولات الزيت ، ومفاتيح صغيرة.

ملاحظات تثبيت أسطوانة إصدار الأداة

بالنسبة للمغزلات العمودية ، قم بإصلاح الأسطوانة بقوس وقم بتثبيتها رأسياً فوق مربع المغزل.

بالنسبة للمغازل الأفقية ، حافظ على كوب الزيت العمودي وأعلى من جسم الأسطوانة.

يجب أن يواجه كوب النفط للسماح للهواء بالهروب من الأسطوانة.

خطوات تثبيت أسطوانة إصدار الأداة

قم بإيقاف تشغيل طاقة الماكينة (اللوحة والخزانة) وإمدادات الهواء.

قم بإزالة غطاء صندوق المغزل. افصل أنابيب الهواء عن صمام الملف اللولبي.

قم بفك الجوز البلاستيكي على ملف الملف اللولبي (لا تقم بإزالة الأسلاك إلا إذا تم وضع علامة بشكل صحيح).

افصل الأسلاك من مفاتيح الحد الأقصى العلوي والسفلي (علامة بعناية).

إزالة الأسطوانة القديمة.

قم بتثبيت الأسطوانة الجديدة وإصلاحها بالمسامير.

إعادة توصيل الأسلاك وأنابيب الهواء. تأكد:

يتم الضغط على مفتاح الحد الأعلى.

يتم ضبط مفتاح الحد الأقصى السفلي بشكل صحيح (للآلات مع مجلة Tool ، وهذا أمر بالغ الأهمية للسلامة).

بعد التثبيت ، اختبر مع أداة. تحقق من إصدار الأداة والمشبك. للآلات مع مجلة أداة ، تغيير أداة الاختبار.

احتياطات استخدام أسطوانة إصدار الأدوات

يمكن تثبيت الأسطوانة رأسياً أو أفقياً. للأفقي ، يجب أن يواجه كوب النفط.

يجب أن يكون إمداد الهواء نظيفًا وجافًا ، وضغط لا يقل عن 6 كيلوغرام/سم مربع.

· مستوى الزيت في الكأس: الحد الأدنى 1/5 ، الحد الأقصى 4/5.

· تحقق من جهد الملف اللولبي 4N310 وضغط الهواء أثناء التثبيت.

التعليمات

ما هو 4N310 المستخدم؟

يتم استخدام 4N310 لأسطوانة إصدار الأدوات.

AC VS DC Coil؟

AC للقوة المنزلية. العاصمة هي التيار المباشر.

ما هو الزر أسفل فتحة الاتصال؟

يدوي يدويا منفذ العادم.

نصائح التثبيت؟

أنابيب تنظيف واتصالات لتجنب دخول الأوساخ إلى دائرة الهواء.

ما هو حجم منفذ 4N310-08؟

مدخل ، منفذ ، العادم: G1/4 موضوع ؛ قطر ثقب العادم الجانبي: 19 ملم.
