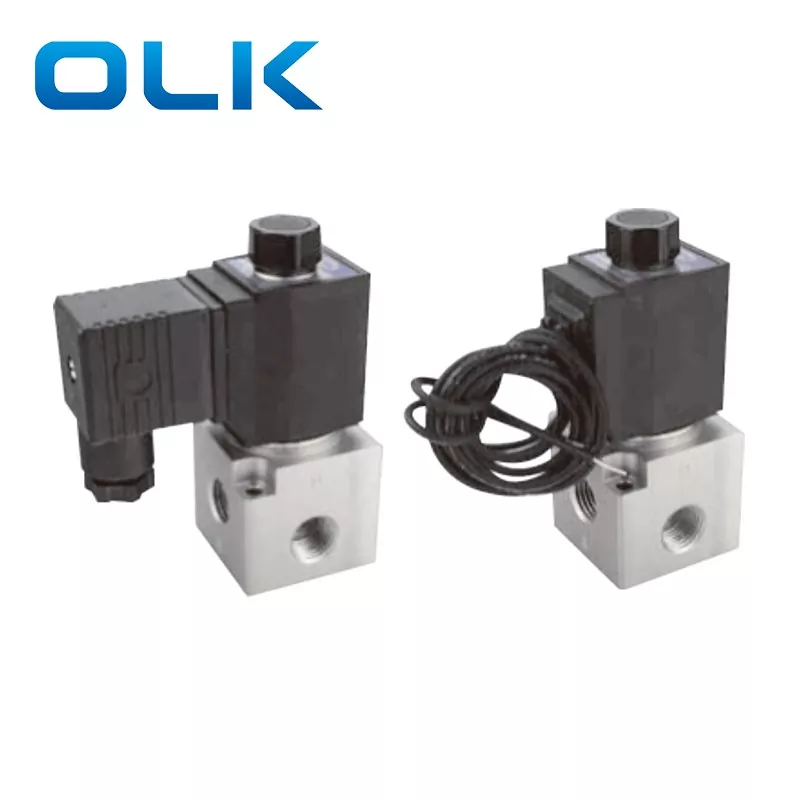

صمام الملف اللولبي عالي التدفق 3V3 عبارة عن صمام ثنائي الموضع وثلاثي الاتجاهات بتصميم مباشر المفعول، مما يوفر استجابة أسرع وتردد تحويل أعلى من الصمامات التي يتم تشغيلها بشكل تجريبي. يدعم هيكلها القوي المصنوع من سبائك الألومنيوم تدفق الهواء العالي والضغط العالي، ويمكن استخدامه أيضًا مع تطبيقات التفريغ. خيارات الملف اللولبي تشمل DC12V، DC24V، AC110V، أو AC220V، مما يضمن التشغيل المستقر والحساس.
يعتبر صمام الملف اللولبي عالي التدفق 3V3 ذو 3 اتجاهات مناسبًا لأنظمة الهواء المتوسطة والكبيرة، خاصة للأسطوانات المتعددة التي تعمل معًا أو الأنظمة التي تتطلب تدفق هواء عاليًا. إن تكويناتها المغلقة عادة (NC)، والمفتوحة عادة (NO)، والملف اللولبي المزدوج تجعلها مثالية لخطوط التشغيل الآلي، وآلات التعبئة والتغليف، ومعدات الطباعة، وآلات تجهيز الأغذية. استجابته السريعة والدقيقة تميزه عن الصمامات الصغيرة مثل 3V2.
1. هيكل التمثيل المباشر مع التبديل الحساس.

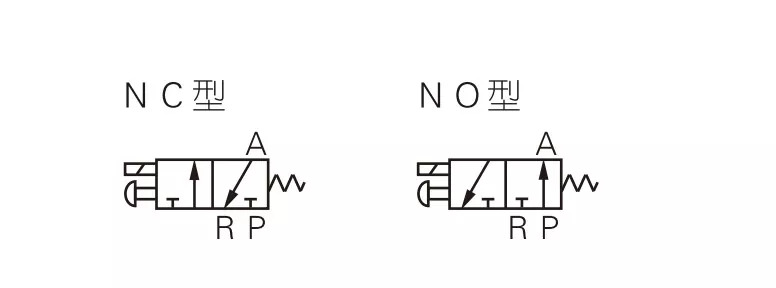

2. تتوفر أنواع مغلقة عادة (NC) ومفتوحة عادة (NO).
3. تصميم الإغلاق المحوري لختم جيد وتدفق كبير.
4. لا حاجة للتشحيم.
5. مجهزة بتجاوز يدوي لسهولة التركيب والاختبار.
6. تتوفر خيارات الجهد القياسية المتعددة.
|
رمز الطلب |
||||||||
|
3V |
3 |
- |
08 |
نورث كارولاينا |
A |
|
|
|
|
نموذج |
شفرة |
|
حجم المنفذ |
نوع التمثيل |
الجهد القياسي |
دخول كهربائي |
نوع الخيط |
|
|
3 فولت: 2 وضعية 3 اتجاهات |
3:3 سلسلة |
|
08:G1/4 |
NC: مغلق عادة
|
ج: تيار متردد 220 فولت |
فارغ: نوعك |
ب: تيار مستمر 24 فولت
|
|
|
|
|
|
|
لا: مفتوح عادة |
ب: تيار مستمر 24 فولت |
ضغط العمل |
ت: معاهدة حظر الانتشار النووي |
|
|
|
|
|
|
|
ج: تيار متردد 110 فولت |
|
|
|
|
|
|
|
|
|
ه: تيار متردد 24 فولت |
|
|
|
|
|
|
|
|
|
ف: تيار مستمر 12 فولت |
|
|
|
|
نموذج |
3V3-08 |
|
وسيلة العمل |
الهواء (المفلتر بواسطة مرشح 40 ميكرومتر أو أعلى) |
|
نوع التمثيل |
التمثيل المباشر |
|
الهواء والماء والنفط |
جي1/4 |
|
الموقف والطريقة |
2 الموضع 3 طرق |
|
المنطقة الفعالة |
11 ملم² (السيرة الذاتية = 0.62) |
|
تشحيم |
غير مطلوب |
|
نطاق ضغط التشغيل |
0 ~ 0.8 ميجا باسكال (0 ~ 114 رطل لكل بوصة مربعة) |
|
ضغط إثبات |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|
درجة حرارة التشغيل (°C) |
-20 ~ 70 |
|
مادة الجسم |
سبائك الألومنيوم |
|
الجهد القياسي |
تيار متردد 220 فولت تيار متردد 110 تيار متردد 24 فولت تيار مستمر 24 فولت تيار مستمر 12 فولت |
|
نطاق الجهد |
التيار المتردد: ± 15% تيار مستمر: ± 10% |
|
استهلاك الطاقة |
التيار المتردد: 10 فولت أمبير تيار مستمر: 6.5 واط |
|
فئة الحماية |
IP65 (دين40050) |
|
درجة العزل |
المستوى ب |
|
نوع الاتصال |

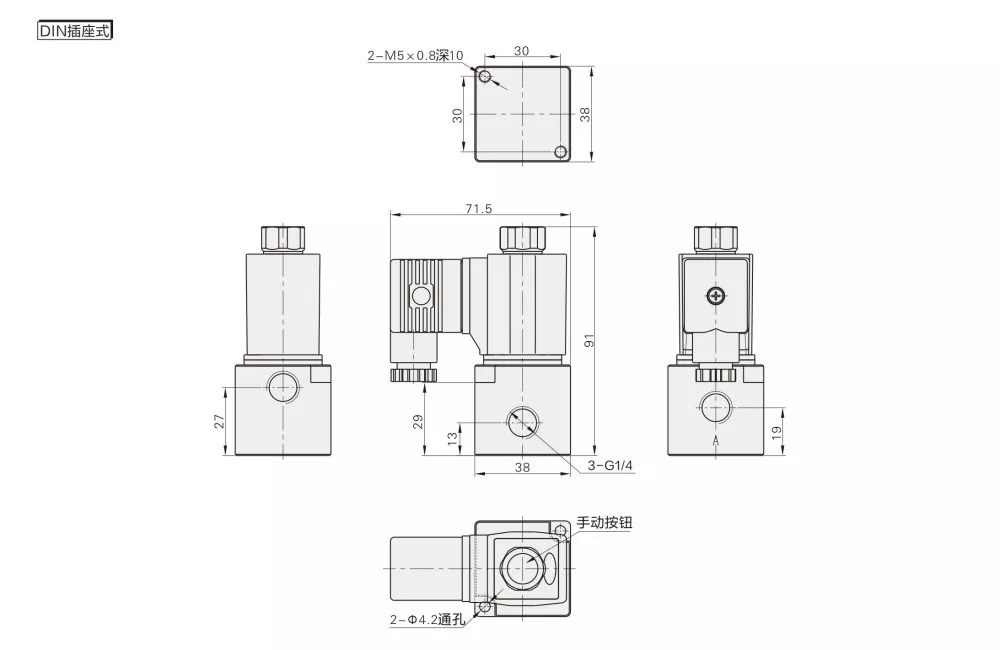

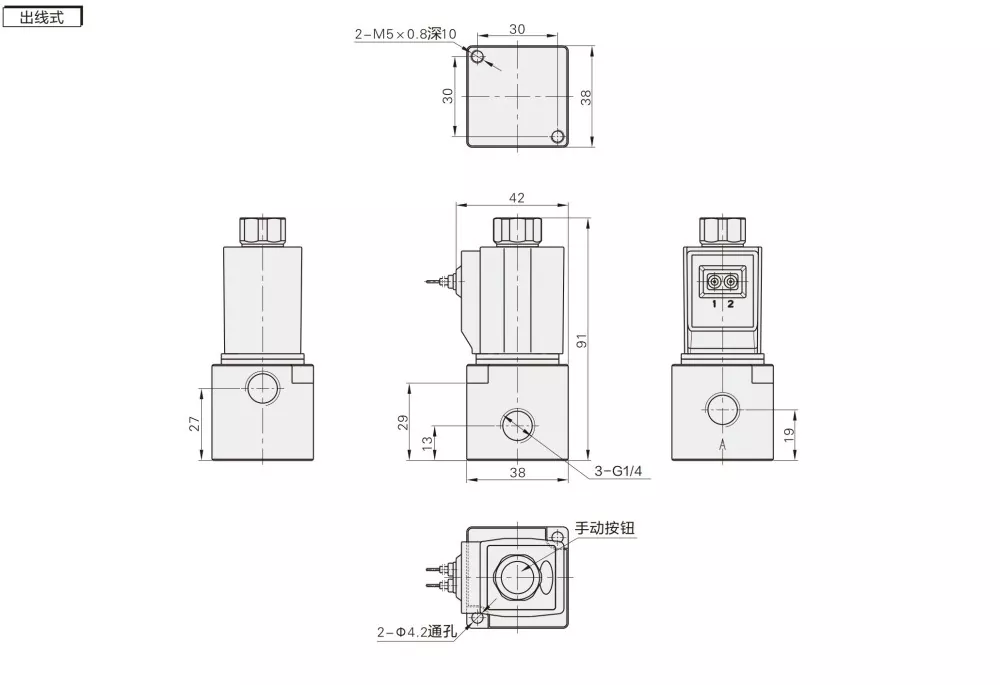

نوع قابس DIN/نوع الخط |
|
الحد الأدنى لوقت الإثارة |
0.05 ثانية |
|
غرض |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
وسيلة العمل |
هواء |
الهواء والماء والنفط |
هواء |
هواء |
|
الحالة الأولية: |
نورث كارولاينا |
نك/لا |
لا/NC |
لا/NC |
|
نوع التشغيل |
التمثيل المباشر |
التمثيل المباشر |
التمثيل المباشر |
التمثيل المباشر |
|
حجم المنفذ |
م5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
جي1/4 |
|
الموقف والطريقة |
3 منفذ 2 موقف |
2 منفذ 2 موقف |
3 منفذ 2 موقف |
3 منفذ 2 موقف |
|
تشحيم |
غير مطلوب |
غير مطلوب |
غير مطلوب |
غير مطلوب |
|
ضغط العمل |
0-0.7 ميجا باسكال |
0-0.7 ميجا باسكال |
0-0.8 ميجا باسكال |
0-0.8 ميجا باسكال |
|
ضغط إثبات |
1.2 ميجا باسكال |
1.5 ميجا باسكال |
1.2 ميجا باسكال |
1.2 ميجا باسكال |
|
حجم الفتحة |
φ1.2 ملم |
φ2.5 ملم |
Φ3.2 مم/φ3.4 مم |
Φ11 ملم (تدفق هواء كبير) |
س: ما هو الفرق الرئيسي بين صمام الملف اللولبي 3V2 و 3V3؟
ج: 3V2: التدفق الأوسط، مناسب لنظام التحكم الهوائي الصغير
3V3: تدفق عالي، مناسب لأسطوانات متعددة أو تطبيقات عالية التدفق.
اختلاف الهيكل: 3V3 له جسم أكبر ويمكنه التعامل مع الضغط والتدفق العالي.
س: ما هو حجم فتحة صمام الملف اللولبي 3V3؟
ج: حجم فتحة الصمام 3V3-08 هو 11 ملم
س: ما هي المنتجات التي يمكن استبدالها بـ OLK 3V3؟
ج: يمكن لـ OLK 3V3 استبدال صمامات الملف اللولبي من سلسلة AIRTAC 3V3 بنفس الوظيفة والمواصفات المماثلة.
