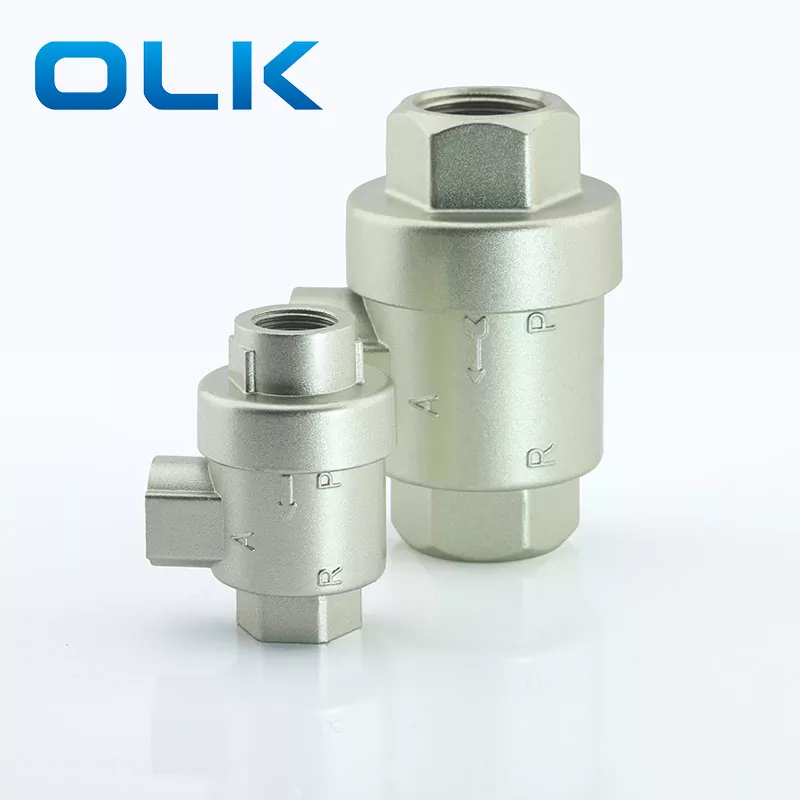

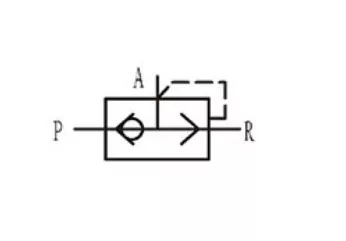

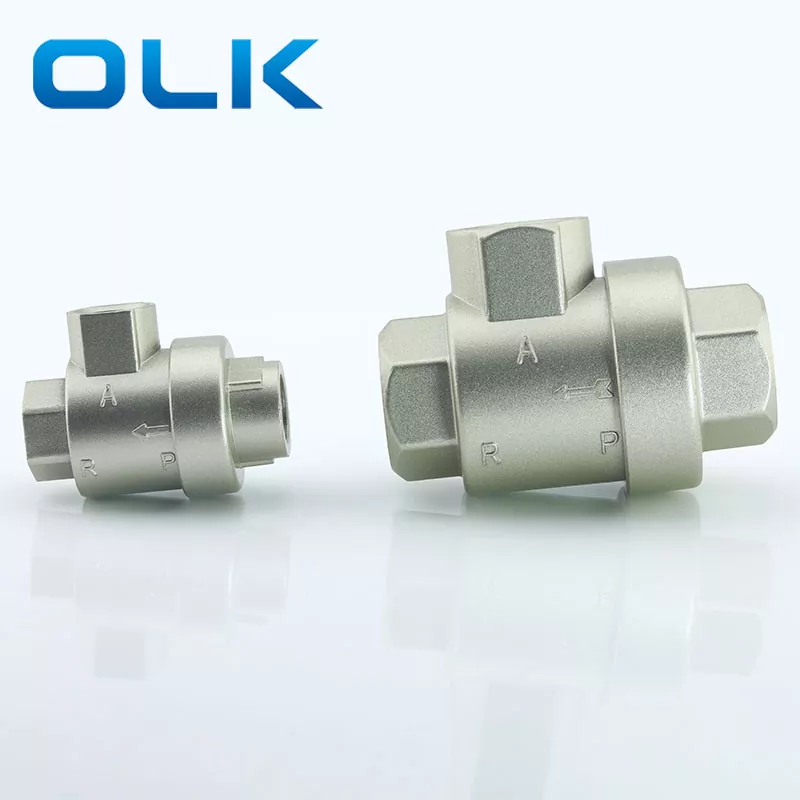

OLK XQ Quick Offic Valve عبارة عن صمام يستنفد الغاز المضغوط تلقائيًا من المخرج عندما ينخفض ضغط المدخل إلى قيمة معينة. عندما يكون هناك ضغط هواء عند المدخل ، يتم دفع قلب الصمام (حلقة الختم أو الحجاب الحاجز أحادي الاتجاه) مفتوحًا ، وإغلاق منفذ العادم والإخراج من المخرج. عندما يتم إفراغ المدخل ، يدفع ضغط المخرج إلى قلب الصمام لإغلاق المدخل ، وسرعان ما يستنفد غاز المخرج عبر منفذ العادم. يوفر XQ Quick Homove Valve خمسة خيارات حجم الاتصال: M5 و G1/8 و G1/4 و G3/8 و G1/2.
يتم استخدام صمام العادم السريع XQ في المواقف التي تحتاج فيها المكونات والأجهزة الهوائية إلى الاستنفاد بسرعة. إذا تم تثبيتها بين الأسطوانة والصمام الاتجاهي ، فإن الأسطوانة تستنفد مباشرة من خلال صمام العادم السريع XQ بدلاً من صمام الاتجاه ، مما يزيد بشكل كبير من سرعة حركة الأسطوانة. هذا التأثير ملحوظ بشكل خاص عندما يكون خط الأنابيب بين الأسطوانة والصمام طويلًا. إذا كان منفذ عادم صمام الاتجاه كبيرًا وكان أنبوب التوصيل بين الأسطوانة وكان الصمام قصيرًا ، فإن تثبيت صمام العادم السريع غير ضروري.
لتحقيق العادم السريع ، يجب إفراغ الضغط عند مدخل صمام العادم السريع بسرعة ، لذلك يجب أن يكون مرور العادم في المدخل (بين صمام الاتجاه وصمام العادم السريع) غير معسود.
تأكد من أن الأسطوانة لديها قدرة وسادة كافية عند استخدام صمام العادم السريع XQ.
| رمز الطلب: |
|
| XQ17 | 0600 |
| النموذج: XQ Series 3/2 Way صمام العادم السريع | حجم الميناء: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
مواصفة |
حجم الميناء |
التجويف (مم) |
التدفق (م/دقيقة) |
المتانة (دورات X10⁴) |
نطاق ضغط التشغيل (MPA) |
وقت الاستجابة (ق) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
