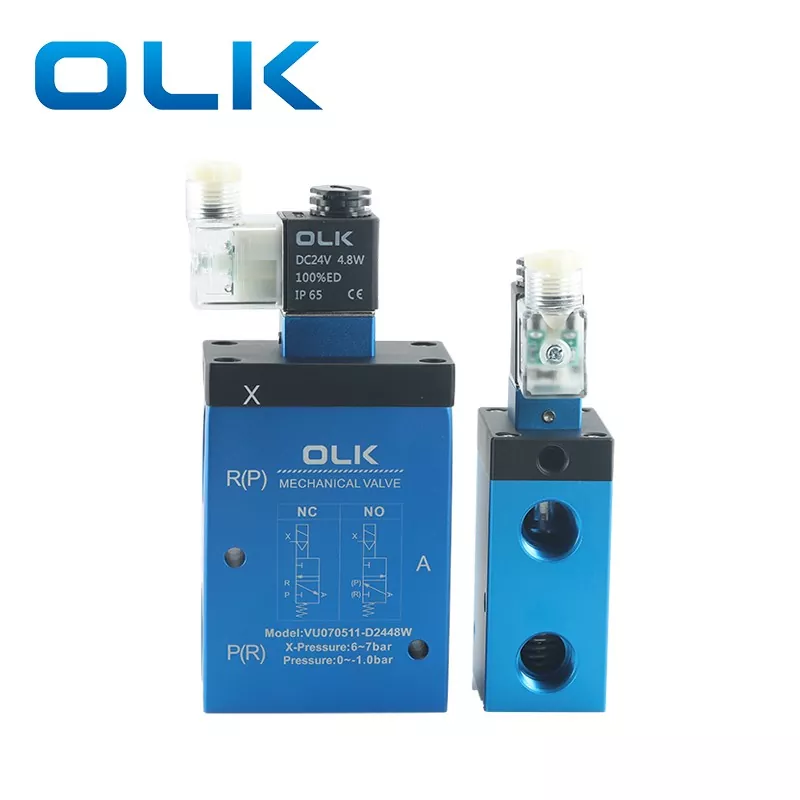

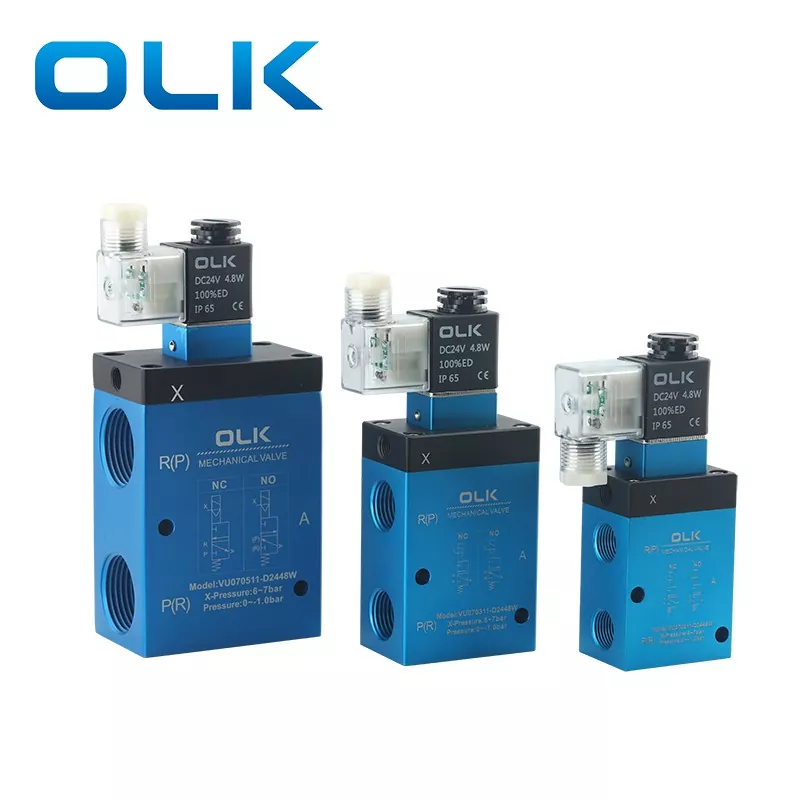

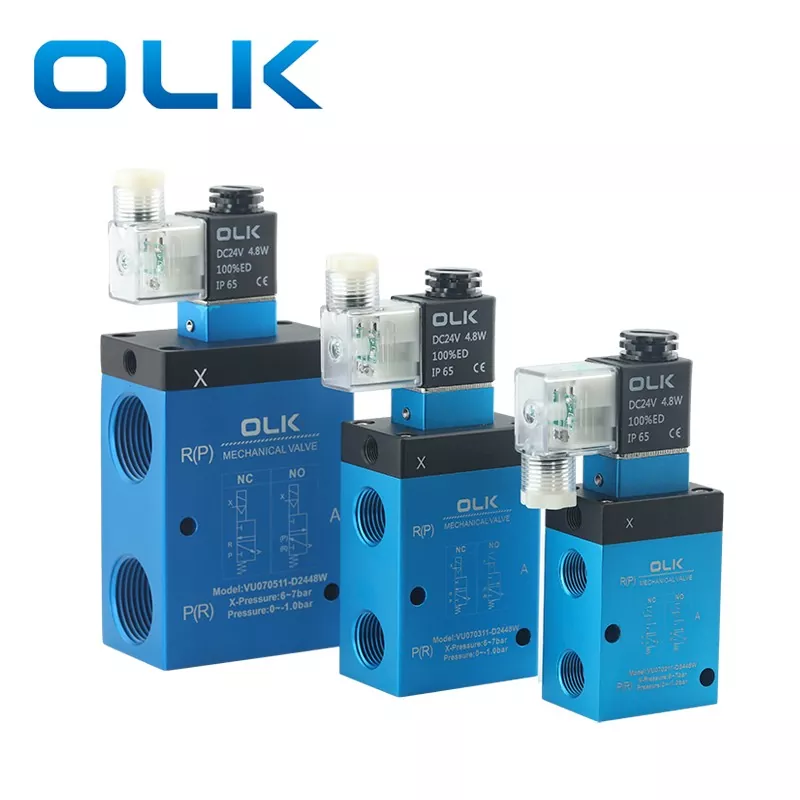

يتوفر صمام الملف اللولبي الفراغي VU07 بثلاث طرق مع تحكم تجريبي داخلي أو خارجي. جسم الصمام مصنوع من سبائك الألومنيوم باللون الأزرق، ومصمم بتجويف كبير لقدرة تدفق عالية.
إنها مناسبة للتشغيل في ظل فراغ (–100 كيلو باسكال) بالإضافة إلى ضغط إيجابي منخفض (0–0.5 ميجا باسكال).

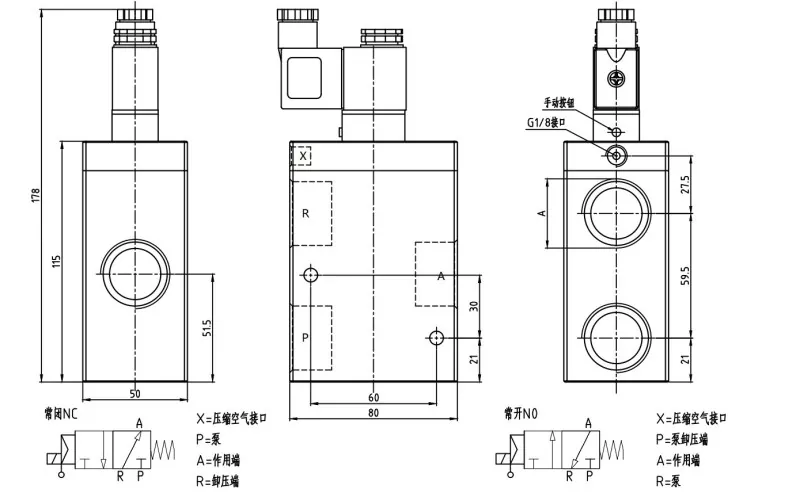

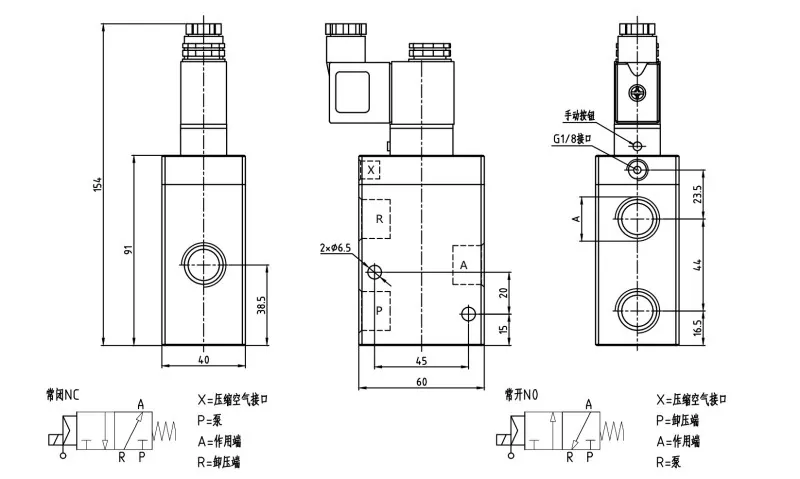

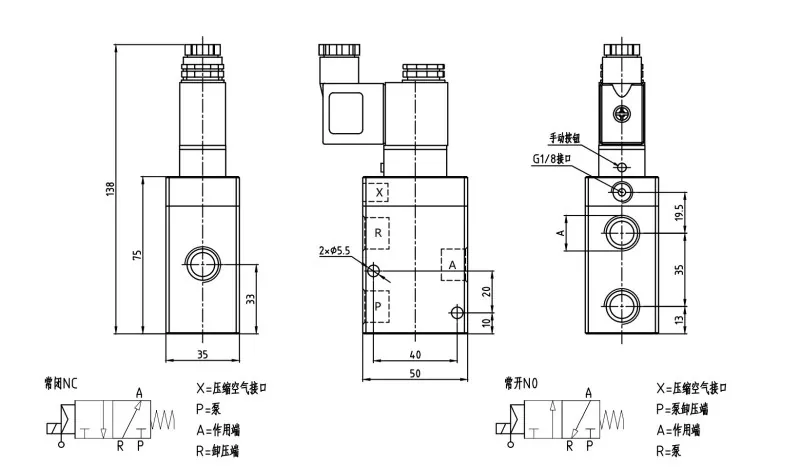

تتوفر أحجام المنافذ الملولبة (P,A,R) في G3/8، وG1/2، وG1، مع منفذ الهواء المضغوط (X) في G1/8.
يُستخدم صمام الملف اللولبي الفراغي ثلاثي الاتجاهات بشكل أساسي في: وحدات الطاقة الفراغية، ومنصات الشفط، والروبوتات، والمغذيات، وأجهزة فتح الأكياس. والتطبيقات الأخرى التي تتطلب التبديل السريع بين الشفط الفراغي والغلاف الجوي، مما يتيح التعافي السريع من الضغط الجوي.
· قدرة تدفق كبيرة
·مناسب للاستخدام في التفريغ والضغط المنخفض (الفراغ: –100 كيلو باسكال، الضغط المنخفض: 0–0.5 ميجا باسكال)

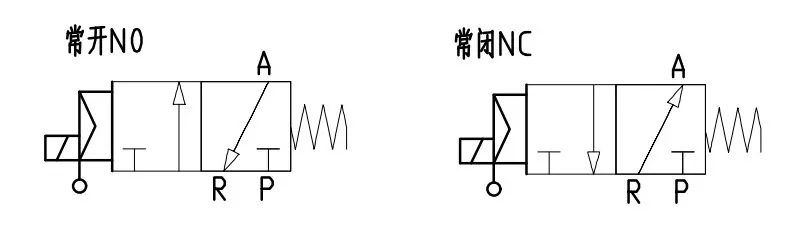

· متوفر في أنواع مغلقة عادة (NC) ومفتوحة عادة (NO).
· التحكم التجريبي الداخلي الاختياري أو التحكم التجريبي الخارجي
|
رمز الطلب |
|||||
|
VU07 |
02 |
11 |
- |
D2448 |
W |
|
نموذج: |
حجم المنفذ: |
يتحكم: |
|
الجهد االكهربى: |
نوع الطيار: |
|
صمام الملف اللولبي الفراغي من سلسلة VU07 |
02:G3/8 |
11: الكهربائية |
|
D2448: DC24V 4.8 واط |
فارغ: طيار داخلي |
|
|
03:G1/2 |
31: الهواء |
|
A22060: تيار متردد 220 فولت 6 فولت أمبير |
ث: طيار خارجي |
|
|
05:G1 |
|
|
|
|
|
نموذج |
A |
معدل التدفق الأقصى (m³/h) |
الفراغ (الحد الأدنى: مليبار--الحد الأقصى: القيمة المطلقة) |
وقت الاستجابة (ميللي ثانية) نشط |
وقت الاستجابة (مللي ثانية) غير نشط |
ميناء |
منطقة الميناء (مم²) |
ضغط التحكم X (بار) |
الوزن (كجم) |
|
VU07 02 11 |
G3/8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|
VU07 02 11 |
جي1/2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|
VU07 02 11 |
G1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
ما هو حجم الخيط لصمام الفراغ VU07؟
VU0702: G3/8؛ VU0703: G1/2؛ VU0705:G1
ما هي الفولتية المتوفرة لصمام الملف اللولبي الفراغي VU؟
يتوفر صمام الملف اللولبي الفراغي VU في DC24V 4.8W وAC220V 6VA.
ما هو حجم منفذ الهواء المضغوط الموجود على صمام VU؟
جميع منافذ الهواء المضغوط G1/8.
ماذا تعني وحدة معدل التسرب "Torr·L/s"؟
"Torr·L/s" هي وحدة شائعة لقياس معدل التسرب في أنظمة الفراغ العالي أو العالي جدًا.
تور: وحدة الضغط (1 تور ≈ 133.3 باسكال)
L: لتر (وحدة الحجم)
s: الثانية (وحدة الزمن)
لذلك، يشير "Torr·L/s" إلى كمية الغاز (بالعربة × لتر) المتسربة في الثانية، مما يعكس أداء الختم للنظام أو المكون.
هل هناك أي صلة بينمولد فراغوصمام الملف اللولبي فراغ؟
1. التحكم في إمداد الفراغ
يقوم مولد الفراغ بإنشاء الفراغ باستخدام الهواء المضغوط، بينما يعمل صمام الملف اللولبي الفراغي كمفتاح.
عندما يكون الصمام مفتوحًا، يتصل الفراغ بكوب الشفط أو خط الفراغ.
عندما يتم إغلاق الصمام، يتم قطع الفراغ.
2. التبديل السريع بين الفراغ والجو
أثناء الانتقاء، يحافظ الصمام على توصيل المكنسة الكهربائية.
لتحرير قطعة العمل، يتحول الصمام إلى الغلاف الجوي، لذلك يفقد كوب الشفط الشفط بسرعة.
3. توفير الطاقة
في الأنظمة الموفرة للطاقة، يمكن لصمام الملف اللولبي إيقاف إمداد الهواء المضغوط بمجرد الوصول إلى مستوى الفراغ المطلوب، مما يقلل من استهلاك الهواء.
4. التطبيقات النموذجية
منصات شفط
خطوط التجميع الآلية (التي تسيطر عليها PLC)
أنظمة الإمساك بالروبوتات
