صمام الملف اللولبي VF5000، طريقة 5/2، طريقة 5/3 هي نوع الأنابيب المباشرة. تم تصنيع تجويف التخزين المؤقت خصيصًا لتقليل الاحتكاك وتقليل ضغط البداية وإطالة عمر الخدمة. بفضل حجم المنفذ الكبير، يوفر الصمام تدفق هواء أعلى، مما يجعله مثاليًا لتشغيل مشغلات متعددة أو أسطوانات متوسطة إلى كبيرة. حجم منفذ سلسلة VF5000 هو 3/8.
يدعم هيكلها المعياري تركيب المشعب، مما يتيح إمداد الهواء المركزي وتبسيط الأنابيب. تم تصميم صمامات الملف اللولبي من سلسلة DS/VF 3000 و5000 للتطبيقات الهوائية عالية التدفق، بشكل شائع في الآلات الصناعية وخطوط الإنتاج الآلية.
· التدفق العالي
· الأنابيب / وحدات / توفير المساحة
· المتانة الصناعية
|
رمز الطلب |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
نموذج |
نوع الصمام |
|
الجهد االكهربى |
نوع الخط |
مانول |
حجم المنفذ |
|
صمام الملف اللولبي VF5000 |

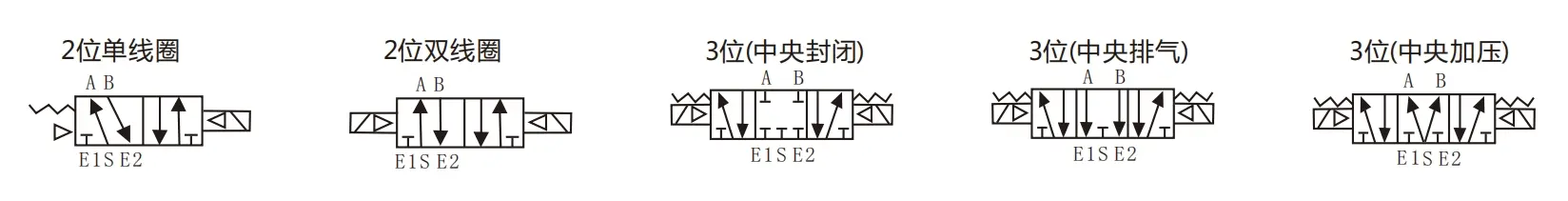

130: ملف لولبي واحد 5/2 طريقة |
|
3:110 فولت تيار متردد |
ز: نوع الخط |
|
02:PT3/8 |
|
|
230: صمام لولبي مزدوج 5/2 اتجاه |
|
4:220 فولت تيار متردد |
د: نوع الدين |
|
|
|
|
330C: ملف لولبي مزدوج vlave5/3way مركز مغلق |
|
5:24 فولت تيار مستمر |
DZ:DZ مع الضوء |
|
|
|
|
430E: مركز عادم بملف لولبي مزدوج vlave5/3way |
|
6:12 فولت تيار مستمر |
|
|
|
|
|
530P: صمام ذو ملف لولبي مزدوج مركز ضغط 5/3 اتجاهات |
|
|
|
|
|
|
المواصفات المشتركة |
|
|
وسط العمل |
هواء |
|
درجة حرارة الاستيقاظ |
0-50 درجة مئوية |
|
تشحيم |
لا حاجة |
|
التجاوز اليدوي |
نوع قفل مفك البراغي |
|
مقاومة الصدمات/الاهتزاز |
30 جيجا/5 جيجا (8.3--2000 هرتز) |
|
الضميمة |
مقاوم للغبار |
|
نموذج |
موضع |
لفائف |
كجم ق / سم² (ميغاباسكال) |
وقت الاستجابة (آنسة) |
الأعلى. تردد التشغيل |
حجم المنفذ |
مساحة المقطع العرضي الفعالةmm²(CV) |
كجم |
|

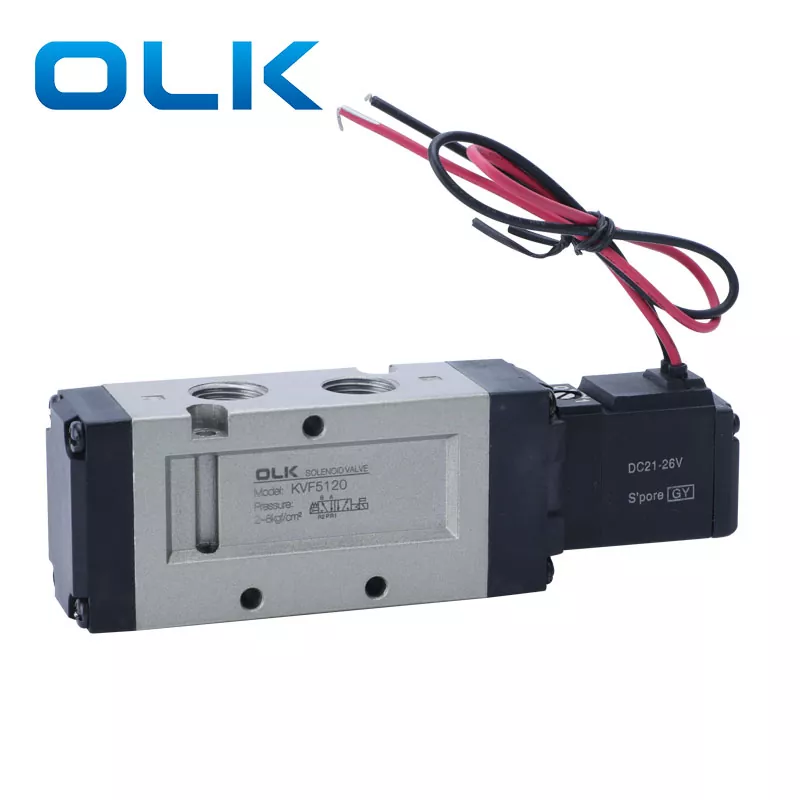

VF5120-□△B-02 |
2 موقف |
عمل واحد |
1.5～9(0.15～0.8) |
≥30 مللي ثانية |
5 |
PT3/8 |
45(2.5) |
0.38 |
|

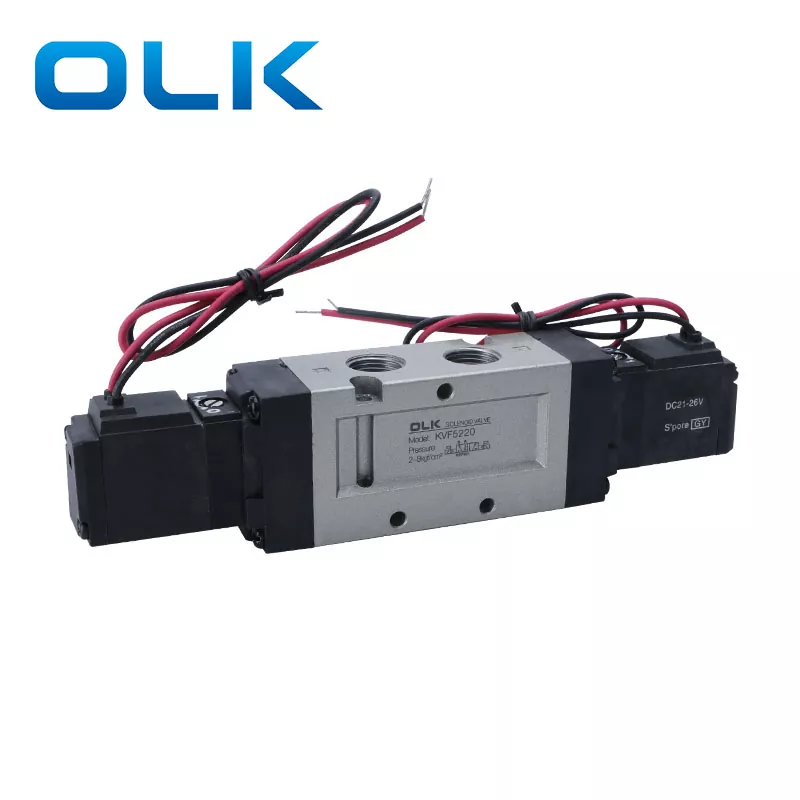

VF5220-□△B-02 |
2 موقف |
عمل مزدوج |
1 ~ 9 (0.1 ~ 0.9) |
≥30 مللي ثانية |
5 |
PT3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3 موقف |
ملف لولبي مزدوج vlave5/3way مركز مغلق |
1 ~ 9 (0.1 ~ 0.9) |
≥50 مللي ثانية |
3 |
PT3/8 |
36(2) |
0.53 |
|

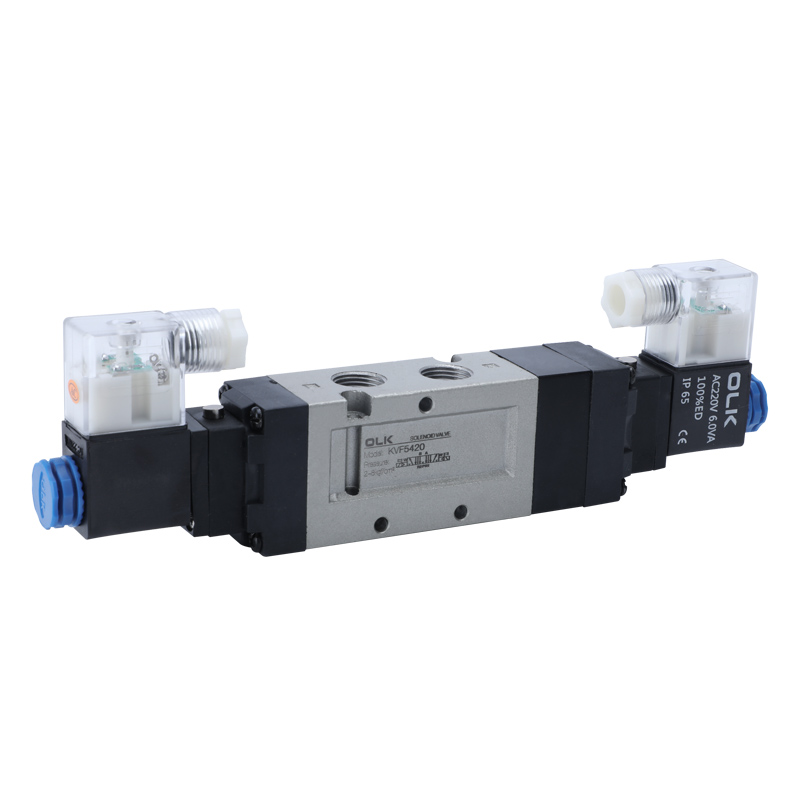

VF5420-□△B-02 |
3 موقف |
مركز عادم بملف لولبي مزدوج vlave5/3way |
1 ~ 9 (0.1 ~ 0.9) |
≥50 مللي ثانية |
3 |
PT3/8 |
41.4(2.3) |
0.53 |
|

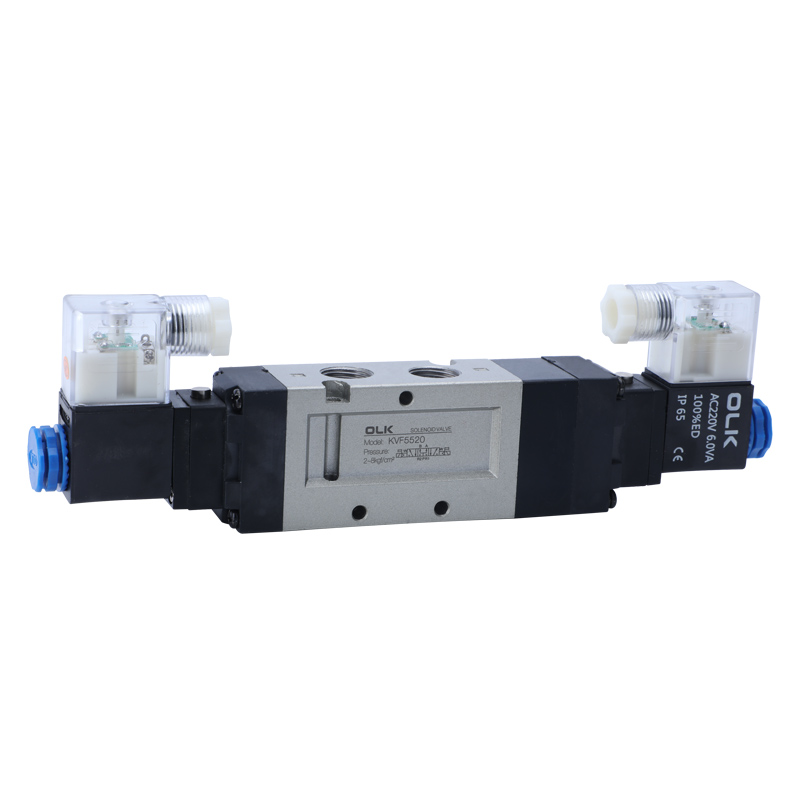

VF5520-□△B-02 |
3 موقف |
صمام ذو ملف لولبي مزدوج مركز ضغط 5/3 اتجاهات |
1 ~ 9 (0.1 ~ 0.9) |
≥50 مللي ثانية |
3 |
PT3/8 |
36(2) |
0.53 |
ما هو الطراز الذي يمكن استبداله بـ DS3000/VF3000؟
يمكن أن يحل DS3000 محل TPC في كوريا بنفس الوظيفة، ويمكن أن يحل VF 3000 محل SMC في اليابان بنفس الوظيفة
ما هو قطر فوهة صمام الملف اللولبي DS5000/VF5000 5 اتجاهات؟
تجويف الخيط DS5000/VF5000 هو PT3/8
