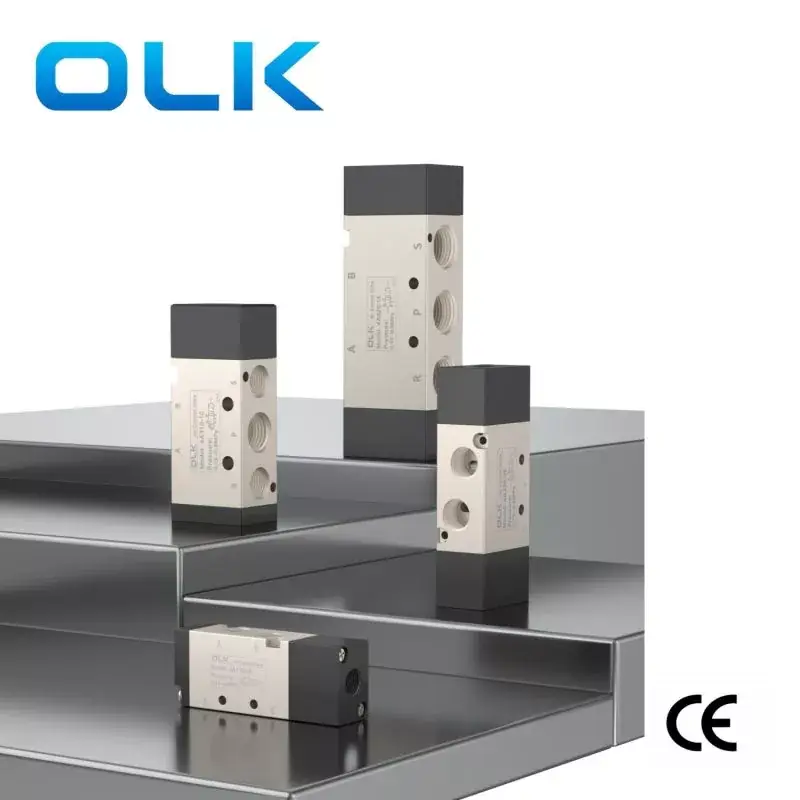

يتيح صمام التحكم في الهواء من سلسلة Ouleikai (OLK) 4A 5 طرق التحكم في السوائل المختلفة وتبديلها ويمكنه التحكم في الأسطوانات مزدوجة الفعل. يتم التحكم في سلسلة 4A عن طريق الهواء، مما يضمن سرعة الاستجابة السريعة والتشغيل الدقيق لضمان استقرار ودقة التحكم في الغاز. يمنع منعا باتا استخدام هذا المنتج في ظروف تتجاوز النطاق المحدد لتجنب التأثير على عمر المنتج وسلامته.
رمز:
رمز الطلب
4 أ
1
10
06
نموذج
شفرة
نوع الصمام
حجم المنفذ
4A: 2 صمام 5 اتجاهات / 3 صمام 5 اتجاهات
1:100 سلسلة
10: ملف لولبي واحد 5/2 طريقة
M5:M5X0.8
2:200 سلسلة
20:صمام ذو ملف لولبي مزدوج 5/2 طريقة
06:G1/8
3:300 سلسلة
30C: صمام ذو ملف لولبي مزدوج، مركز مغلق 5/3
08:G1/4
4:400 سلسلة
30E: صمام ذو ملف لولبي مزدوج مركز عادم 5/3 اتجاهات
10:G3/8
30P: صمام ذو ملف لولبي مزدوج مركز ضغط 5/3 اتجاهات
15:G1/2
1. هيكل من نوع المكبس، ختم ممتاز، رد فعل سريع الاستجابة؛
2. توفر صمامات الملف اللولبي ثلاثية المواضع ثلاث وظائف مركزية للاختيار من بينها؛
3. تتميز صمامات الهواء ذات الرأس المزدوج والموضعين بوظيفة الذاكرة؛
4. تتم معالجة الثقب الداخلي بتقنية خاصة، مما يؤدي إلى مقاومة احتكاك منخفضة، وضغط بدء تشغيل منخفض، وعمر خدمة طويل.
5. لا حاجة لتزييت النفط.
6. يمكن دمجها مع القاعدة لتشكيل مجموعة صمامات، مما يوفر مساحة التثبيت.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
التحكم في الهواء الخارجي |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0.15∼0.8(21~114) |
|
مقاومة الضغط مضمونة |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
مادة الجسم |
سبائك الألومنيوم |
|
نموذج |
قطر المنفذ |
عدد المناصب |
أعلى تردد التشغيل |
مساحة المقطع العرضي الفعالة مم² (قيمة السيرة الذاتية) |
|
4A110-M5 |
م5 |
2 موقف 5 الطريق |
5 مرات/ثانية |
5.5(0.31) |
|
4A120-M5 |
م5 |
2 موقف 5 الطريق |
5 مرات/ثانية |
5.5(0.31) |
|
4A130C-M5 |
م5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|
4A130E-M5 |
م5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|
4A130P-M5 |
م5 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
5.0(0.28) |
|

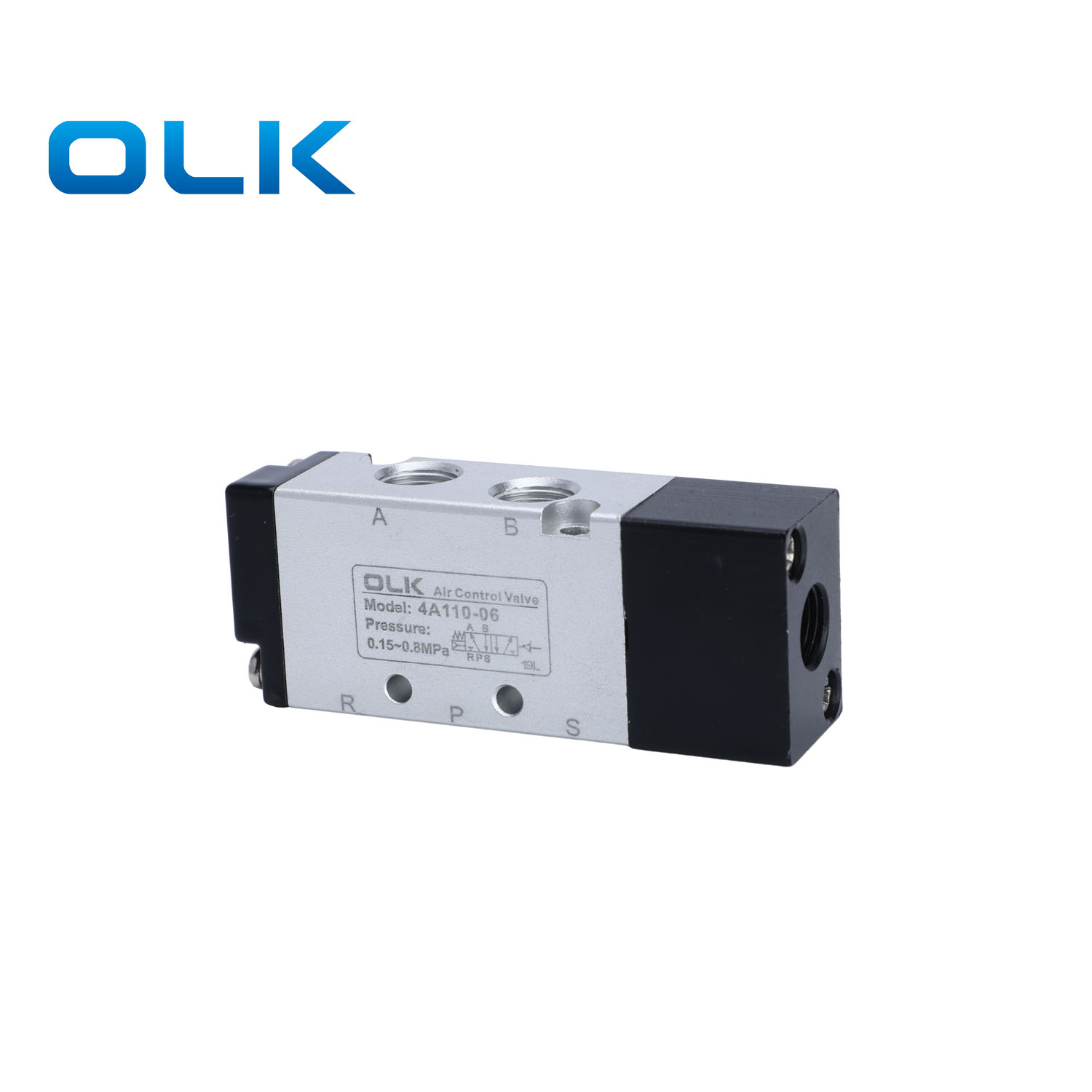

4A110-06 |
جي1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
12.0(0.67) |
|

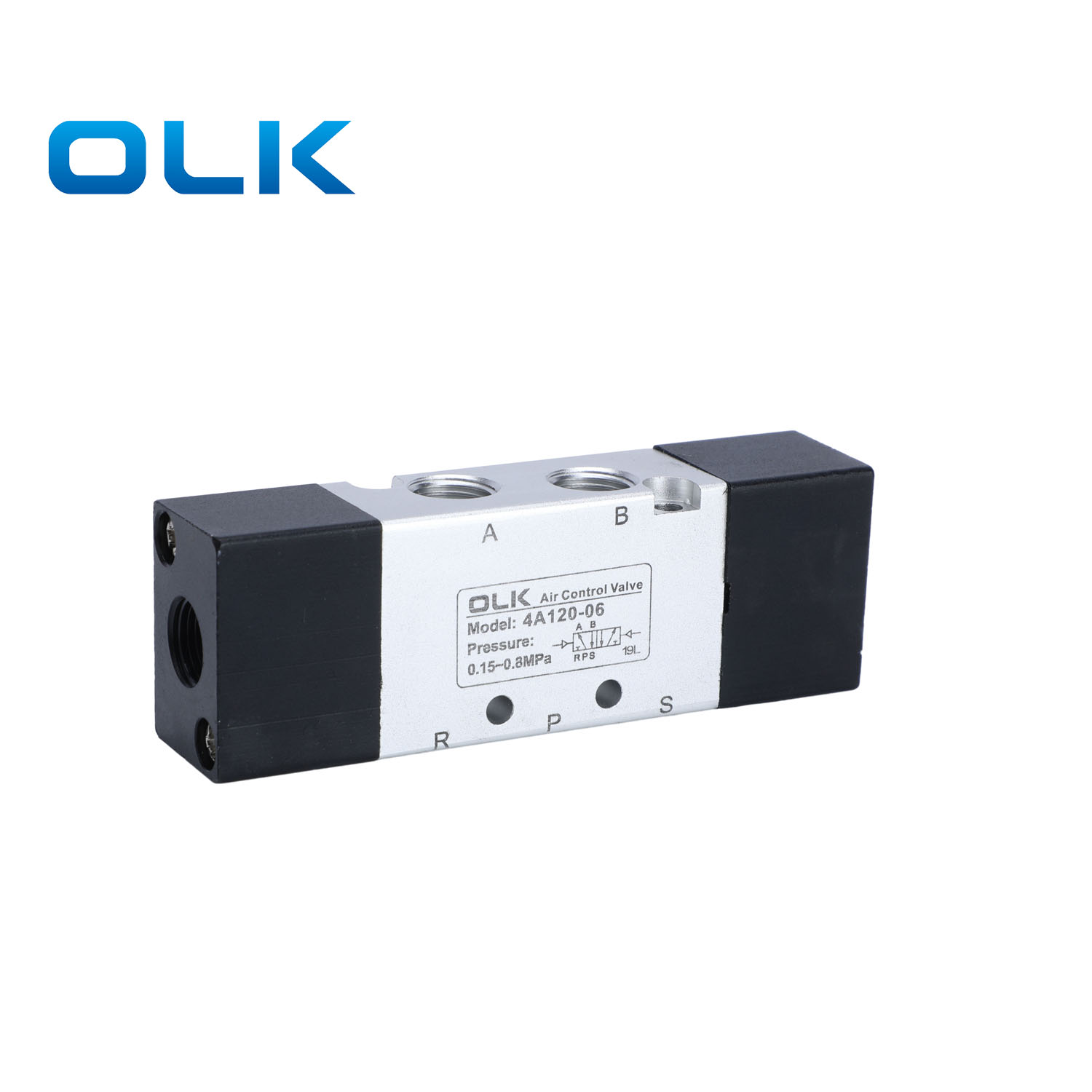

4A120-06 |
جي1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
12.0(0.67) |
|

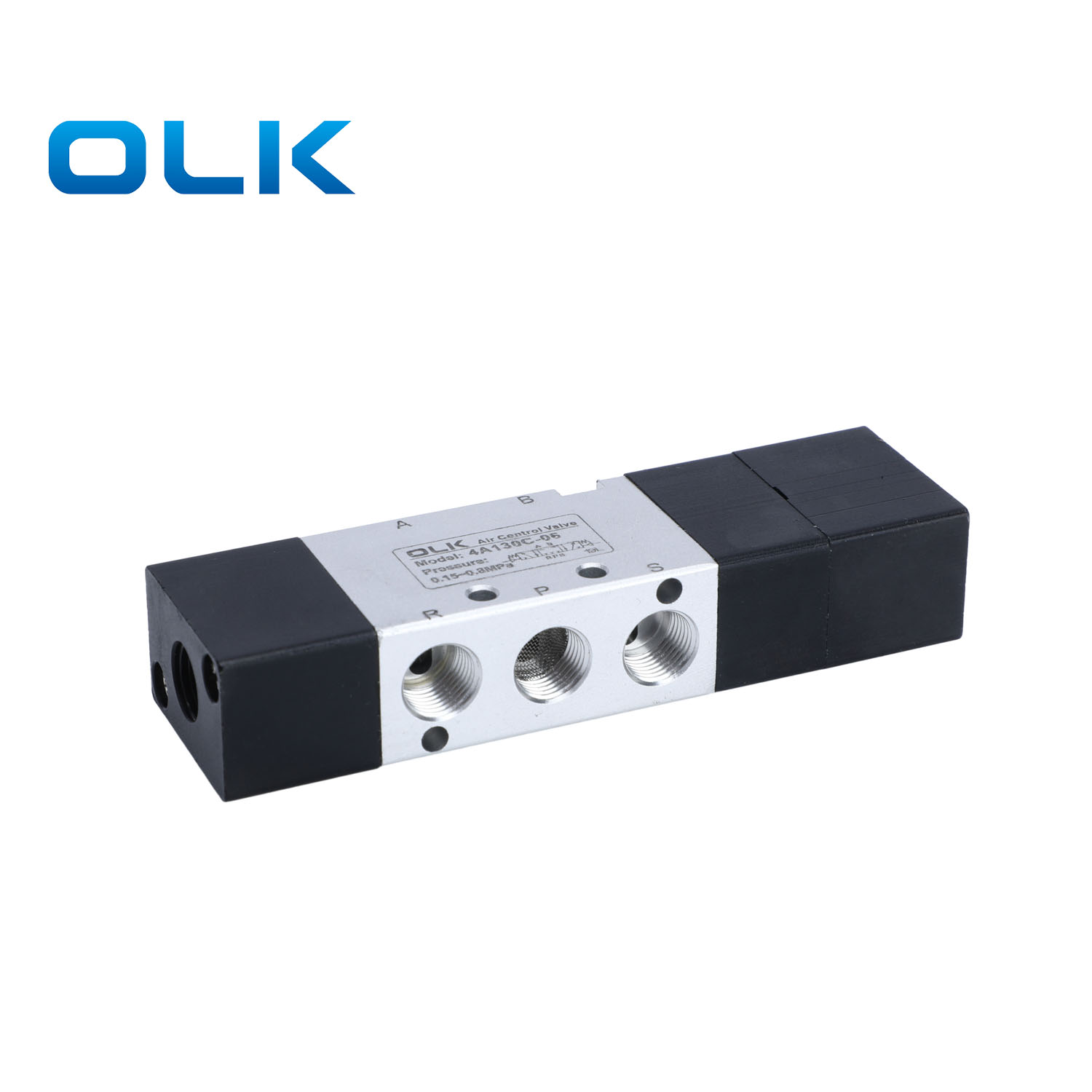

4A130C-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4A130E-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4A130P-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
9.0(0.50) |
|
4A210-06 |
جي1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
14.0(0.78) |
|

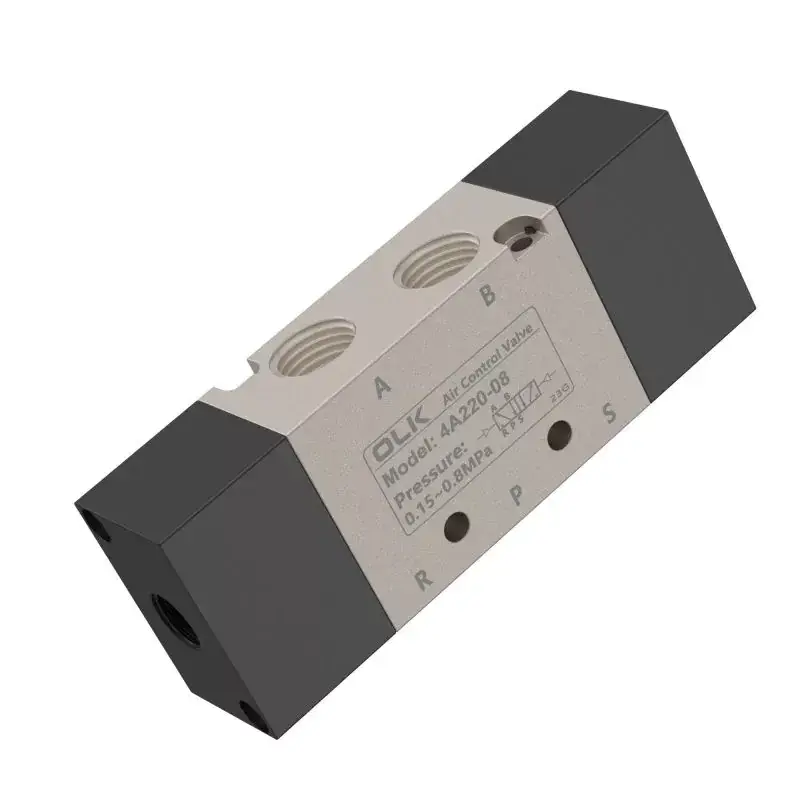

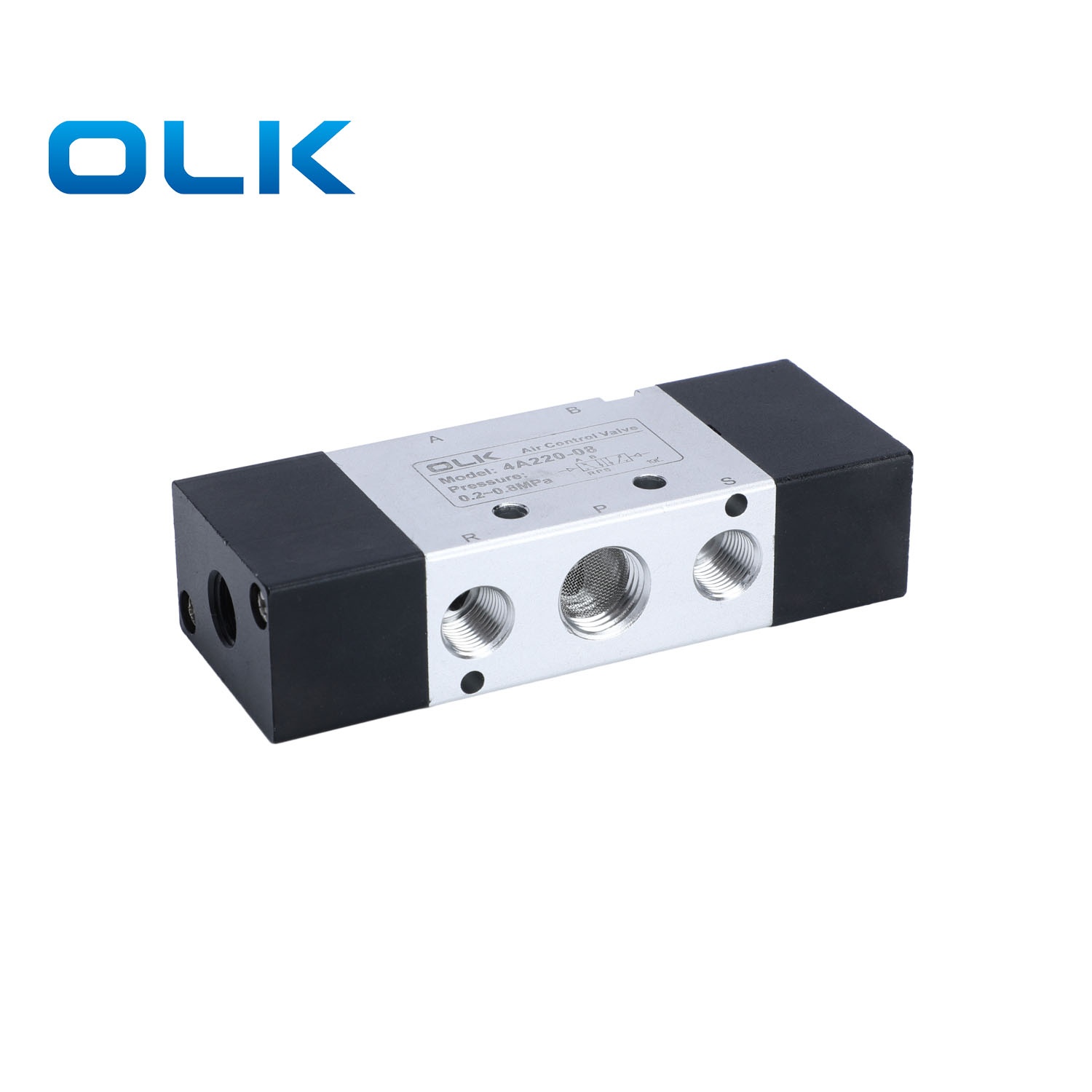

4A220-06 |
جي1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
14.0(0.78) |
|
4A230C-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4A230E-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4A230P-06 |
جي1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|

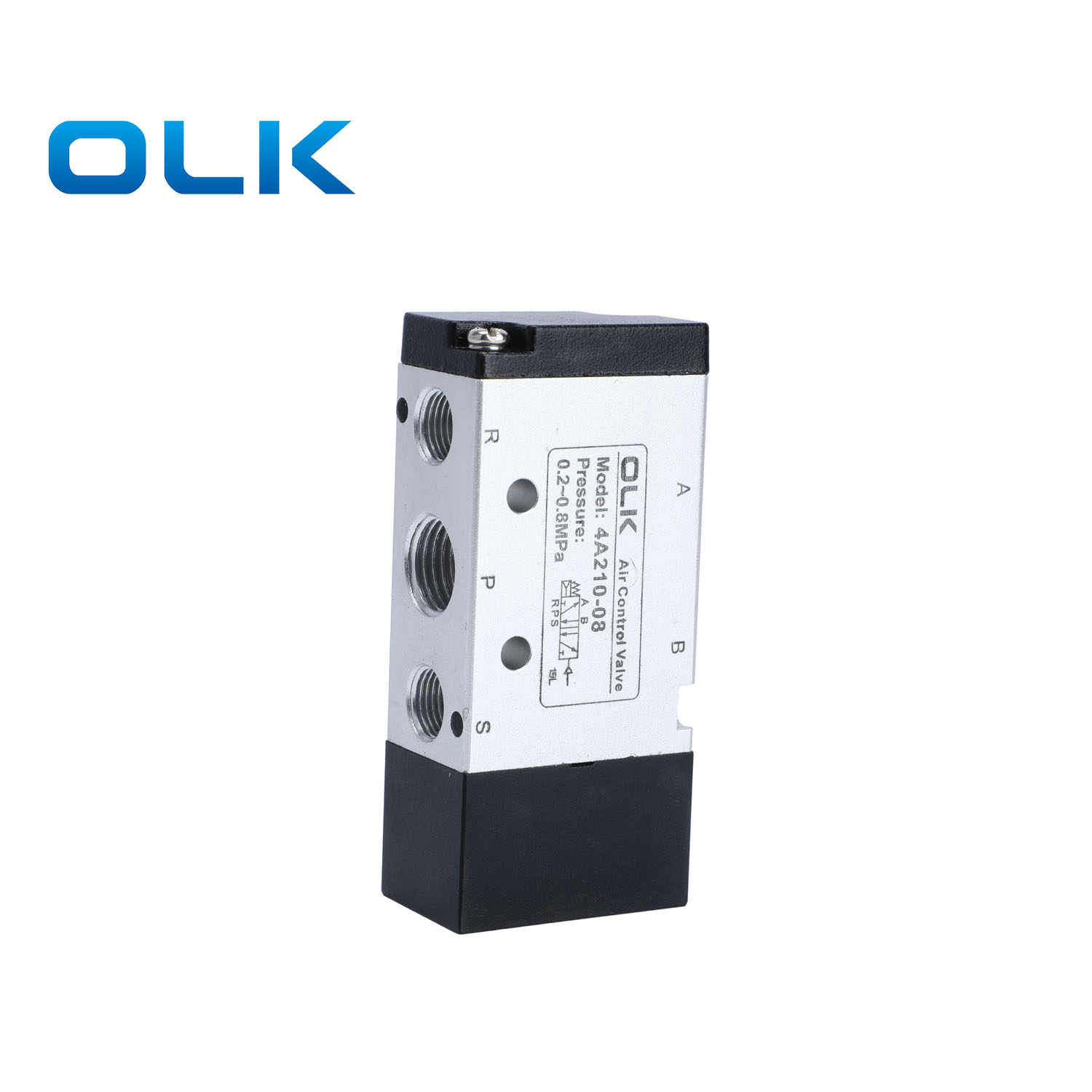

4A210-08 |
المدخل = المخرج = G1/4 العادم = PT1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
16.0(0.89) |
|
4A220-08 |
المدخل = المخرج = G1/4 العادم = PT1/8 |
2 موقف 5 الطريق |
5 مرات/ثانية |
16.0(0.89) |
|
4A230C-08 |
المدخل = المخرج = G1/4 العادم = PT1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4A230E-08 |
المدخل = المخرج = G1/4 العادم = PT1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4A230P-08 |
المدخل = المخرج = G1/4 العادم = PT1/8 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
12.0(0.67) |
|
4A310-08 |
جي1/4 |
2 موقف 5 الطريق |
4 مرات/ثانية |
25.0(1.40) |
|
4A320-08 |
جي1/4 |
2 موقف 5 الطريق |
4 مرات/ثانية |
25.0(1.40) |
|
4A330C-08 |
جي1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A330E-08 |
جي1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A330P-08 |
جي1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A310-10 |
المدخل = المخرج = G3/8 العادم = PT1/4 |
2 موقف 5 الطريق |
4 مرات/ثانية |
30.0(1.67) |
|
4A320-10 |
المدخل = المخرج = G3/8 العادم = PT1/4 |
2 موقف 5 الطريق |
4 مرات/ثانية |
30.0(1.67) |
|
4A330C-10 |
المدخل = المخرج = G3/8 العادم = PT1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A330E-10 |
المدخل = المخرج = G3/8 العادم = PT1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A330P-10 |
المدخل = المخرج = G3/8 العادم = PT1/4 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
18.0(1.00) |
|
4A410-15 |
جي1/2 |
2 موقف 5 الطريق |
3 مرات/ثانية |
50.0(2.79) |
|
4A420-15 |
جي1/2 |
2 موقف 5 الطريق |
3 مرات/ثانية |
50.0(2.79) |
|
4A430C-15 |
جي1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30.0(1.67) |
|
4A430E-15 |
جي1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30.0(1.67) |
|
4A430P-15 |
جي1/2 |
ثلاثة موقف خمسة الطريق |
3 مرات/ثانية |
30.0(1.67) |
