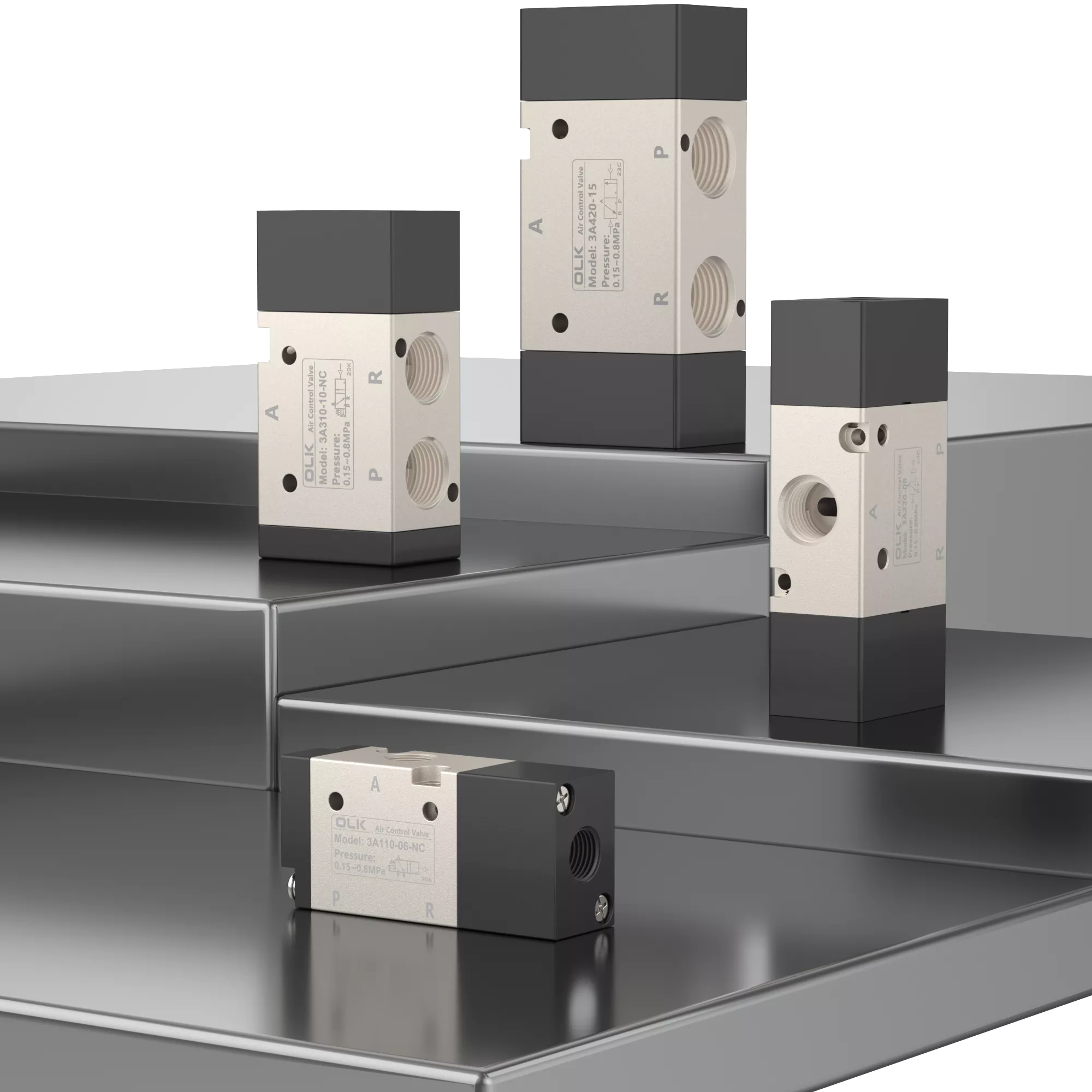

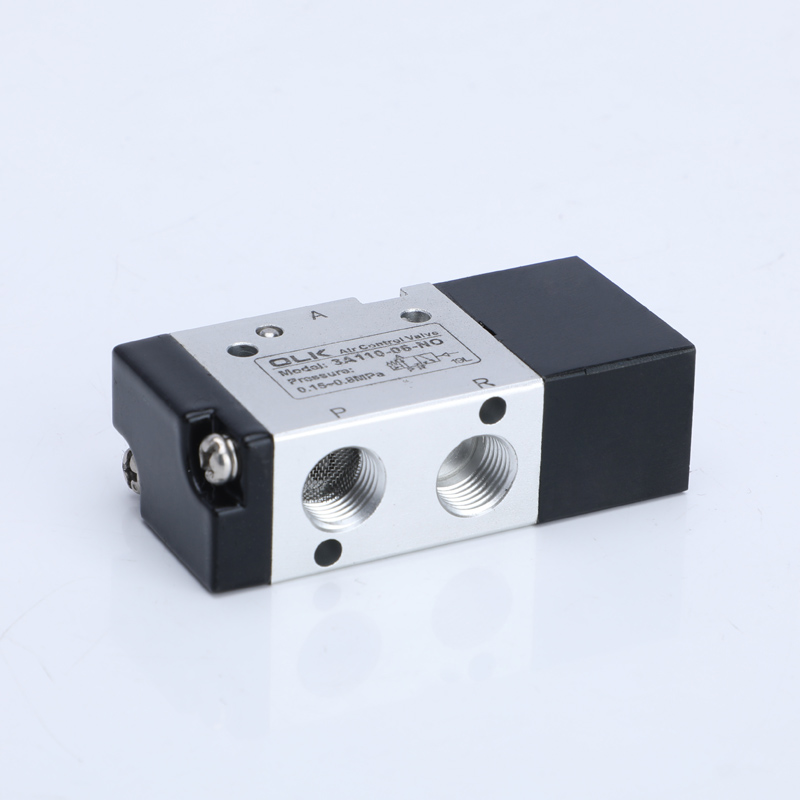

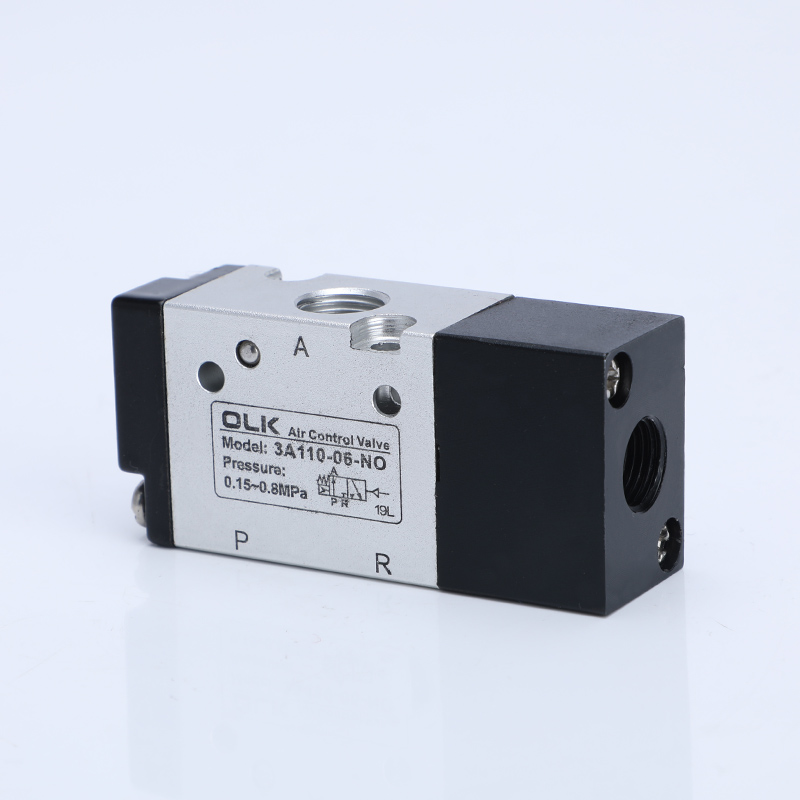

إن صمام التحكم في الهواء من سلسلة 3A صمام اتجاه مائع التحكم الهوائي ثلاثي الاتجاهات هو صمام اتجاه مائع مناسب للهواء كوسيط عمل.
يتميز المنتج بضغط هواء منخفض، مع نوع تحكم أحادي الرأس يتميز بإعادة ضبط الزنبرك ونوع تحكم مزدوج الرأس مع وظيفة ذاكرة الموضع.

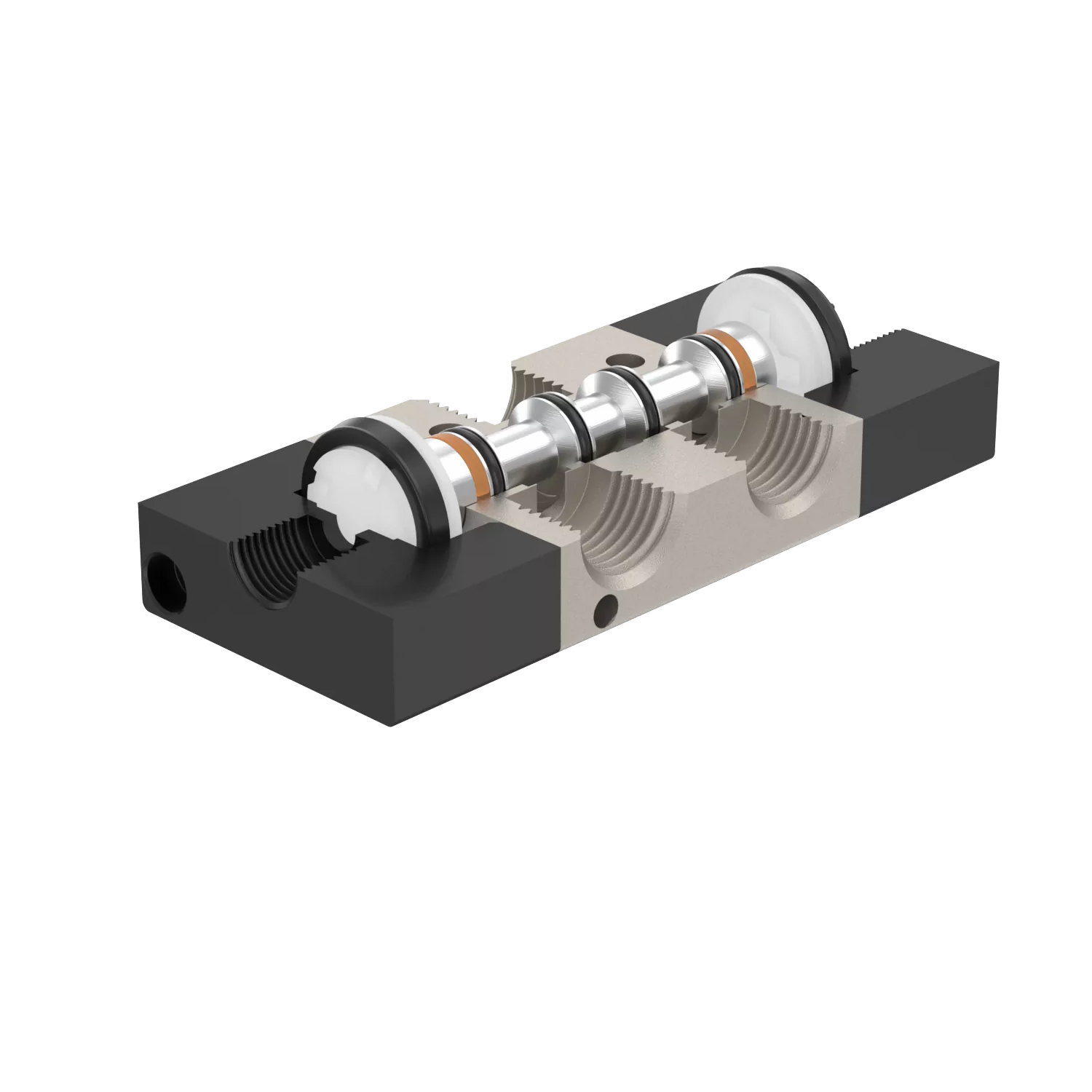

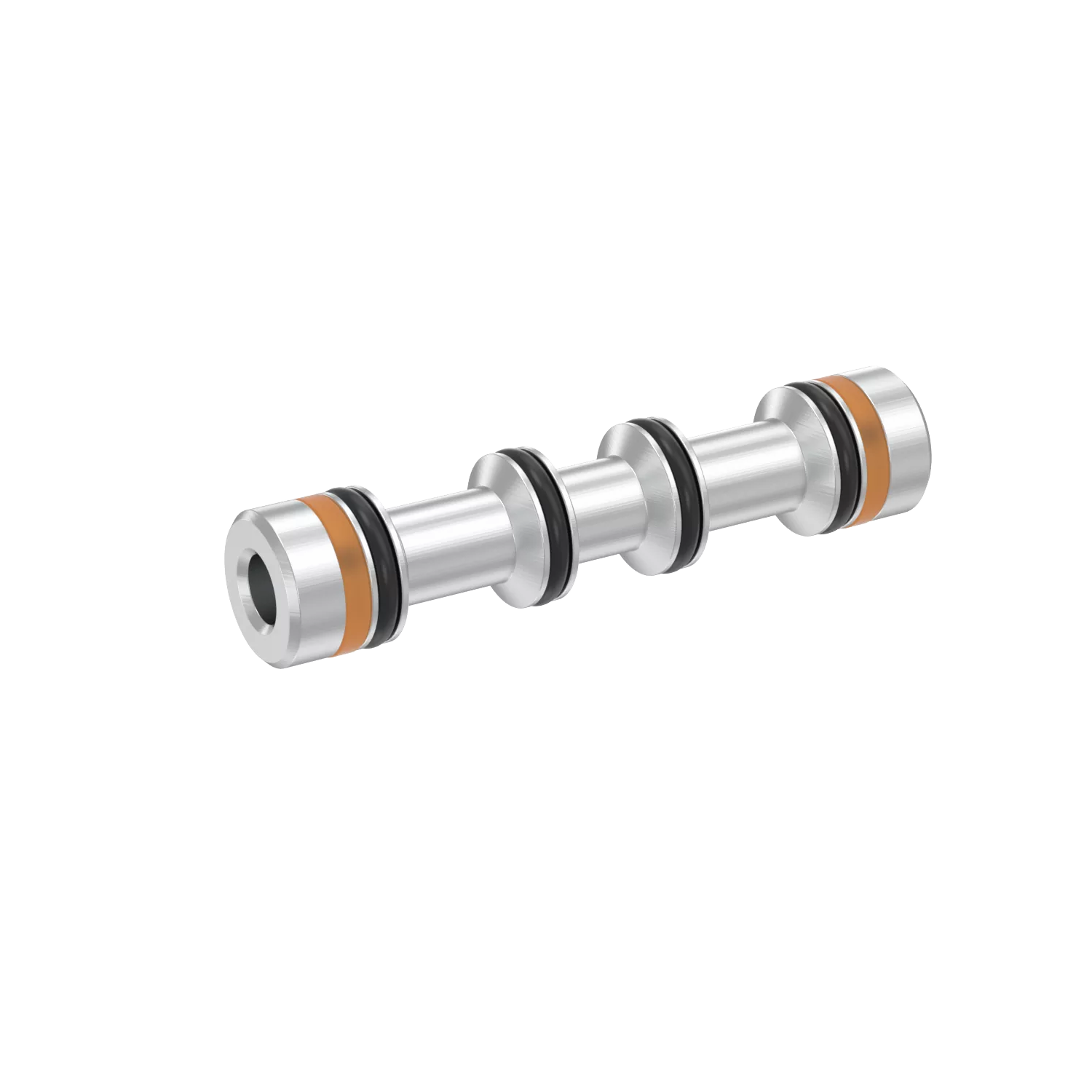

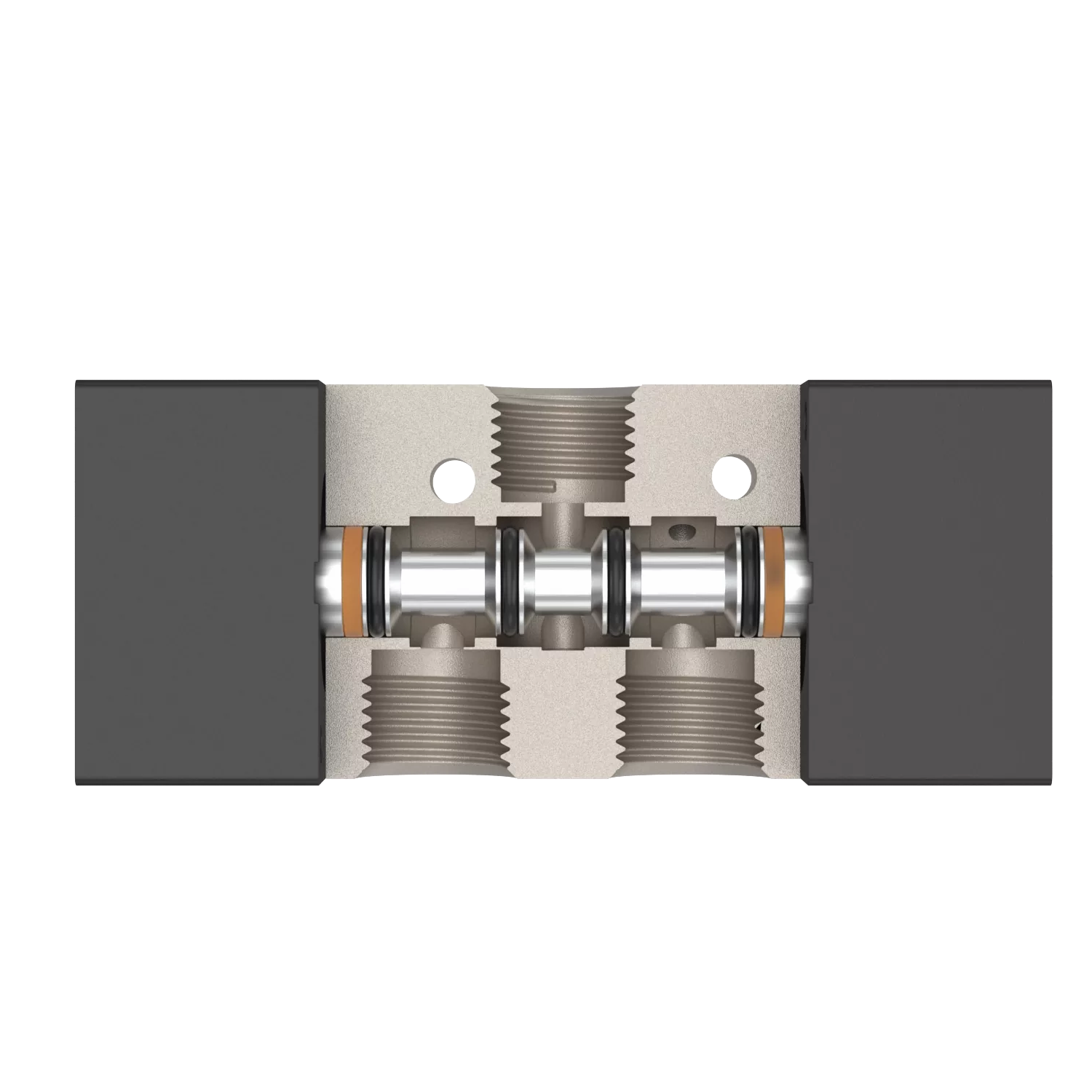

تتم معالجة الثقب الداخلي بتكنولوجيا خاصة، مما يؤدي إلى مقاومة منخفضة للاحتكاك، وعدم الحاجة إلى تزييت الزيت، ودورة حياة مستقرة، وعمر خدمة طويل.
الهيكل خفيف الوزن وسهل التركيب.
توفر الشركات المصنعة لشركة Ouleikai (OLK) خدمات مخصصة لجسم الصمام، مما يسمح بمعالجات سطحية مختلفة للصمام.
يتم استخدام صمامات التحكم في الهواء من سلسلة 3A وصمامات التحكم في التدفق على نطاق واسع في معدات التشغيل الآلي للتغليف والتحكم في الروبوت وأنظمة الهواء المضغوط وغيرها من المجالات.
رمز:
رمز الطلب
3 أ
3
10
08
لا
نموذج
شفرة
نوع الصمام
حجم المنفذ
نوع التمثيل
3A: 2 موقف 3 صمام الطريق
1:100 سلسلة
10: التمثيل المفرد
06:G1/8
لا: مفتوح عادة
2:200 سلسلة
20: التمثيل المزدوج
08:G1/4
نورث كارولاينا: قريب عادة
3:300 سلسلة
10:G3/8
Vilken justering är mer subtil, ASC och RE?
2. التحكم الهوائي ثنائي الرأس مع وظيفة الذاكرة.
3. تتم معالجة الثقوب الداخلية بتقنيات خاصة، مما يؤدي إلى مقاومة احتكاك منخفضة، وضغط بدء تشغيل منخفض، وعمر افتراضي أطول.
4. لا يتطلب أي تزييت بالزيت.
5. سهل التركيب مع أوضاع تركيب متعددة.
6. يمكن دمجها مع مجموعة صمامات اللوح الأساسي، مما يوفر مساحة التثبيت.
|
وسيلة العمل |
س:ما هو المنصب في سلسلة VP؟ |
|
فعل |
التحكم في الهواء الخارجي |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0.15∼0.8(21~114) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل درجة مئوية |
-20∼70 |
|
الحد الأقصى لتردد التشغيل |
5 مرات/ثانية |
|
مادة الجسم |
سبائك الألومنيوم |
|
نموذج |
قطر المنفذ |
عدد المناصب |
مساحة المقطع العرضي الفعالة مم² (قيمة السيرة الذاتية) |
|
3A110-M5 |
م5 |
موقفان ثلاثي الاتجاه |
5.5(0.3) |
|
3A120-M5 |
م5 |
موقفان ثلاثي الاتجاه |
5.5(0.3) |
|

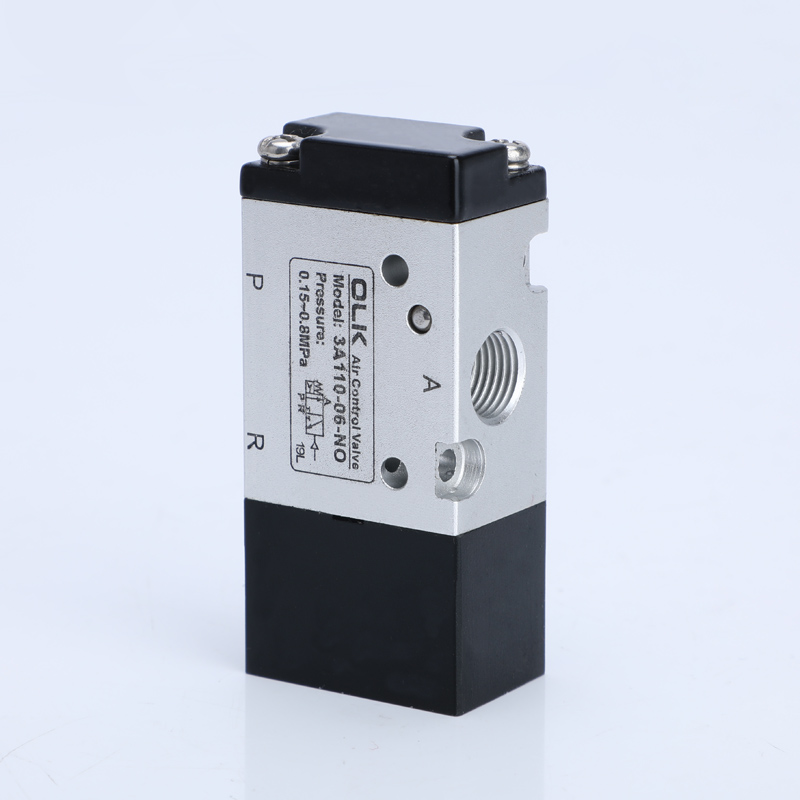

3A110-06 |
G1/8 |
موقفان ثلاثي الاتجاه |
12.0(0.67) |
|

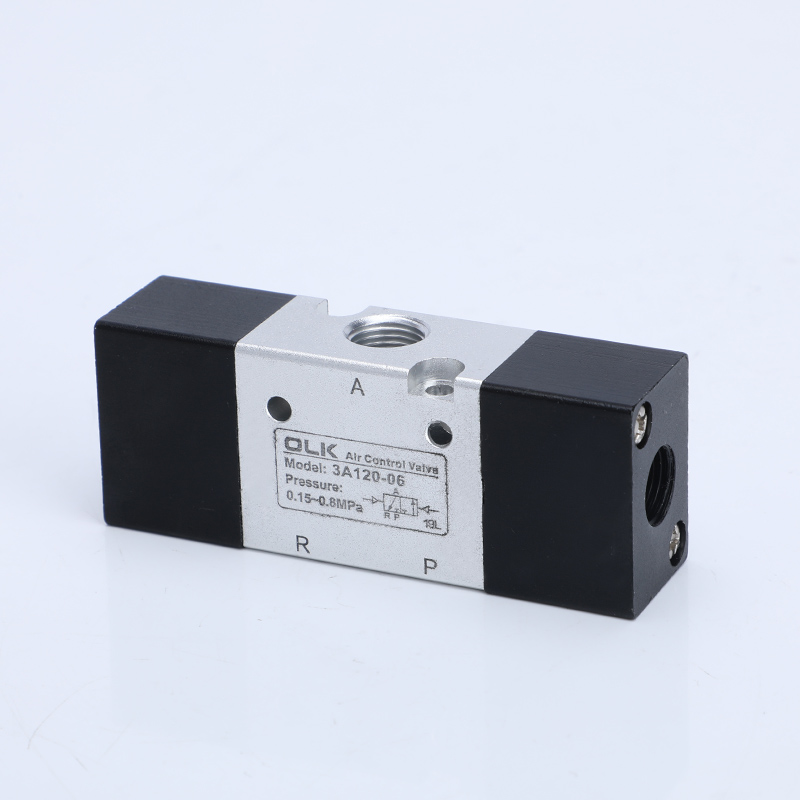

3A120-06 |
G1/8 |
موقفان ثلاثي الاتجاه |
12.0(0.67) |
|
3A210-06 |
G1/8 |
موقفان ثلاثي الاتجاه |
14.0(0.7) |
|
3A220-06 |
G1/8 |
موقفان ثلاثي الاتجاه |
14.0(0.7) |
|

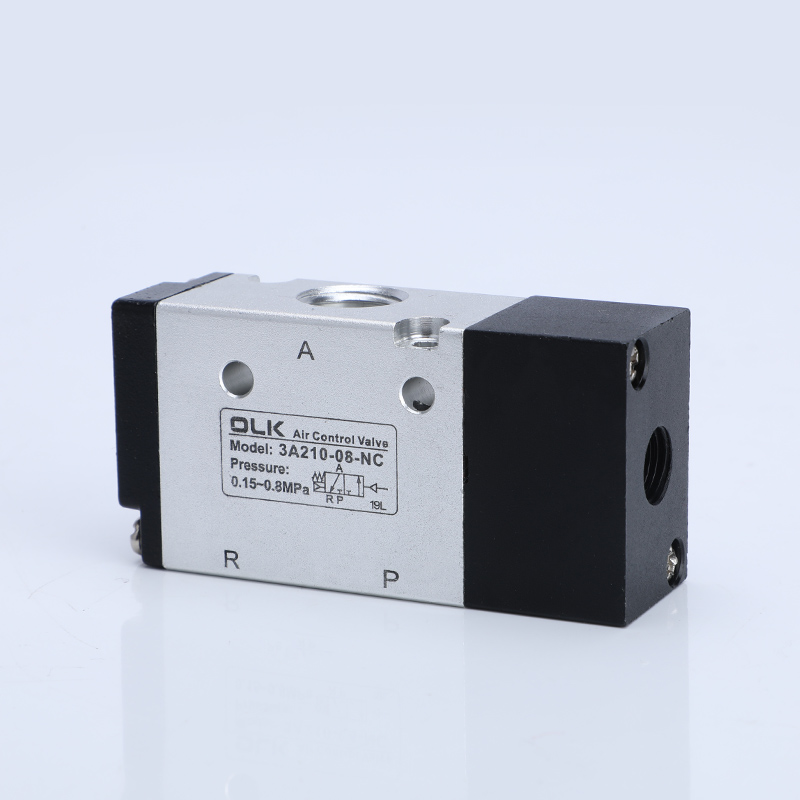

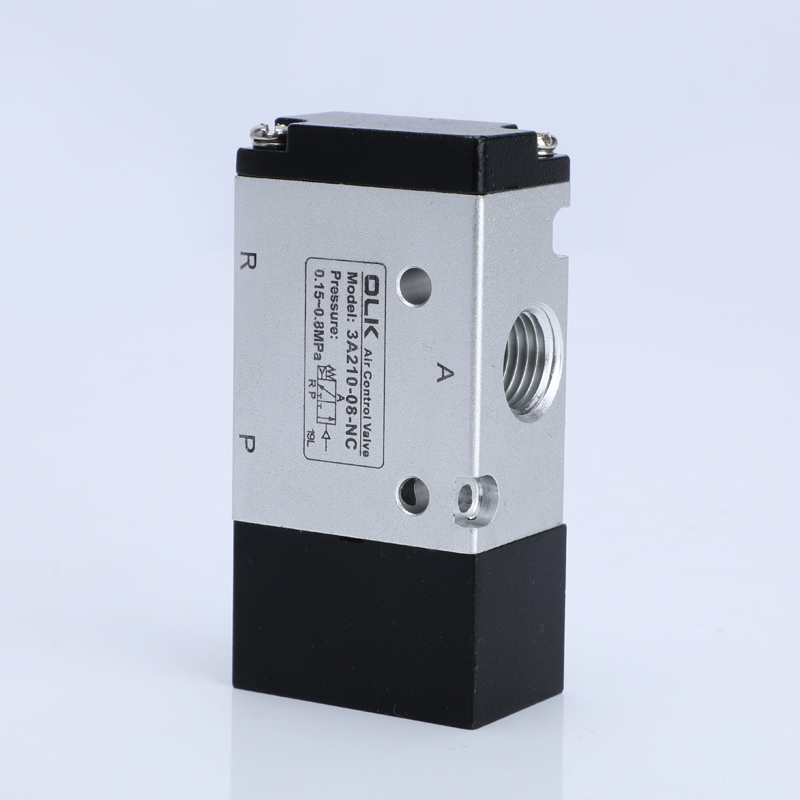

3A210-08 |
جي1/4 |
موقفان ثلاثي الاتجاه |
16.0(0.89) |
|

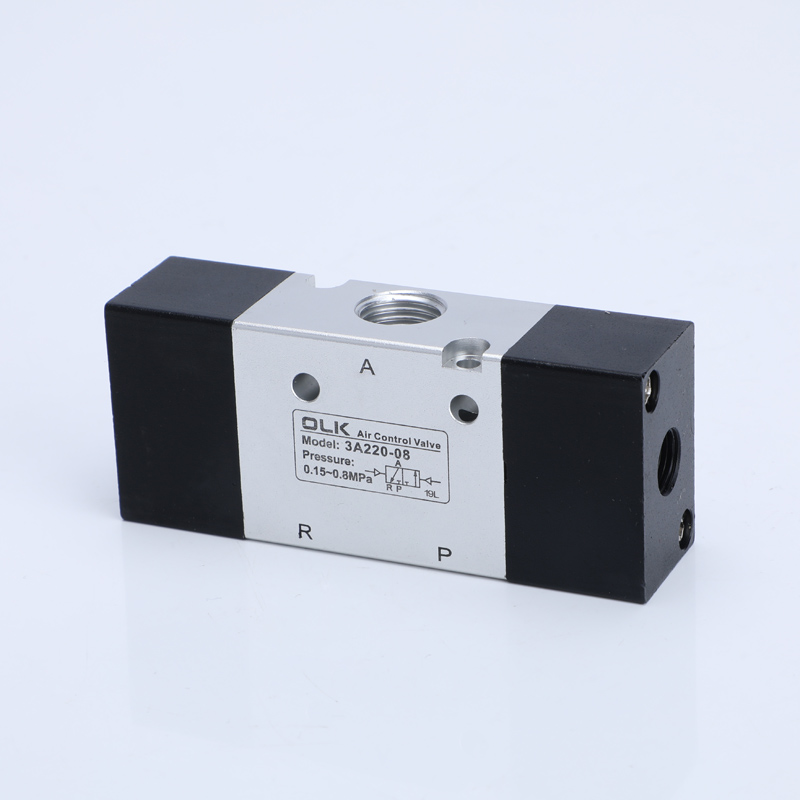

3A220-08 |
جي1/4 |
موقفان ثلاثي الاتجاه |
16.0(0.89) |
|
3A310-08 |
جي1/4 |
موقفان ثلاثي الاتجاه |
25.0(1.39) |
|
3A320-08 |
جي1/4 |
موقفان ثلاثي الاتجاه |
25.0(1.39) |
|

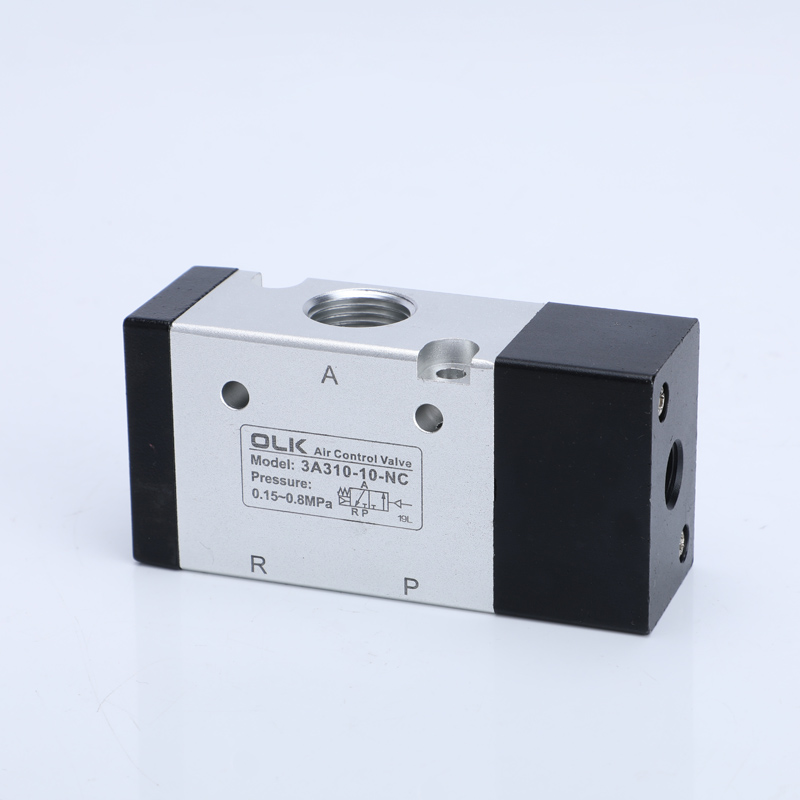

3A310-10 |
G3/8 |
موقفان ثلاثي الاتجاه |
30.0(1.67) |
|
3A320-10 |
G3/8 |
موقفان ثلاثي الاتجاه |
30.0(1.67) |
|

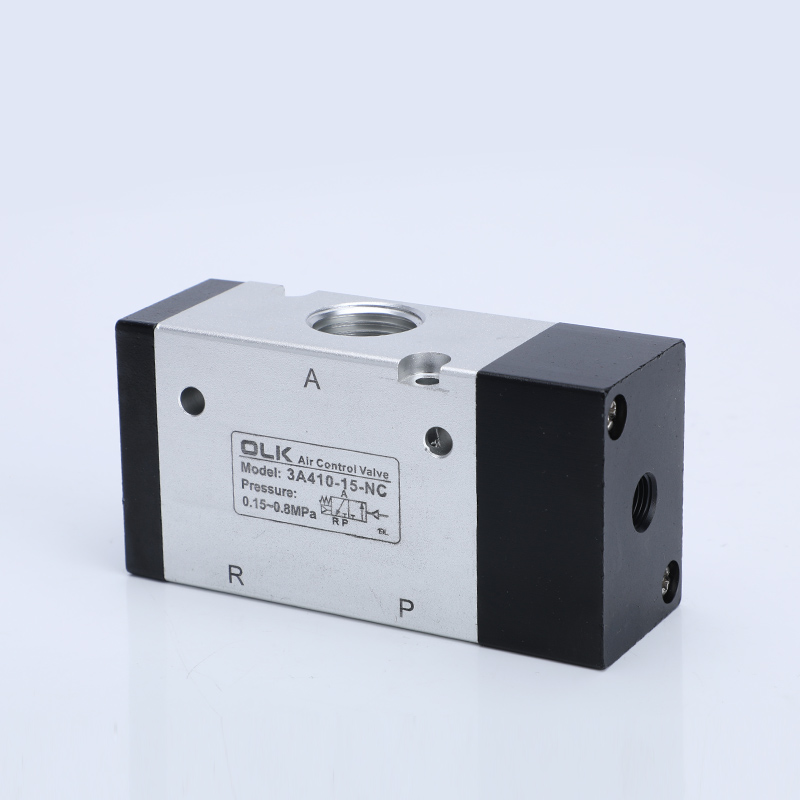

3A410-15 |
جي1/2 |
موقفان ثلاثي الاتجاه |
50.0(2.79) |
|
3A420-15 |
جي1/2 |
موقفان ثلاثي الاتجاه |
50.0(2.79) |
الأسئلة الشائعة:
هل يمكن تغيير الحقل لسلسلة 3A إلى NO أو NC؟
لا يُنصح عمومًا بالاستبدال الذاتي لأن الاختلافات الهيكلية في NO/NC تتعلق بالتشذيب واتجاه الزنبرك وما إلى ذلك.
التوصيات: قم بإلغاء تحديد NO أو NC عند تقديم الطلب
إذا كان النموذج بحاجة إلى التغيير، فيمكن استبدال جسم الصمام أو يمكن استبدال الصمام بالكامل لضمان الموثوقية
هل يعني الصمام الهوائي من سلسلة 3A NO/NC نفس صمام الملف اللولبي NO/NC؟
متسقة في المعنى: NO=مفتوح بشكل طبيعي / NC=مغلق بشكل طبيعي
ومع ذلك، يعمل صمام التحكم الهوائي عن طريق إشارة ضغط الهواء، ويعمل صمام الملف اللولبي بقوة الملف اللولبي. المبدأان مختلفان.

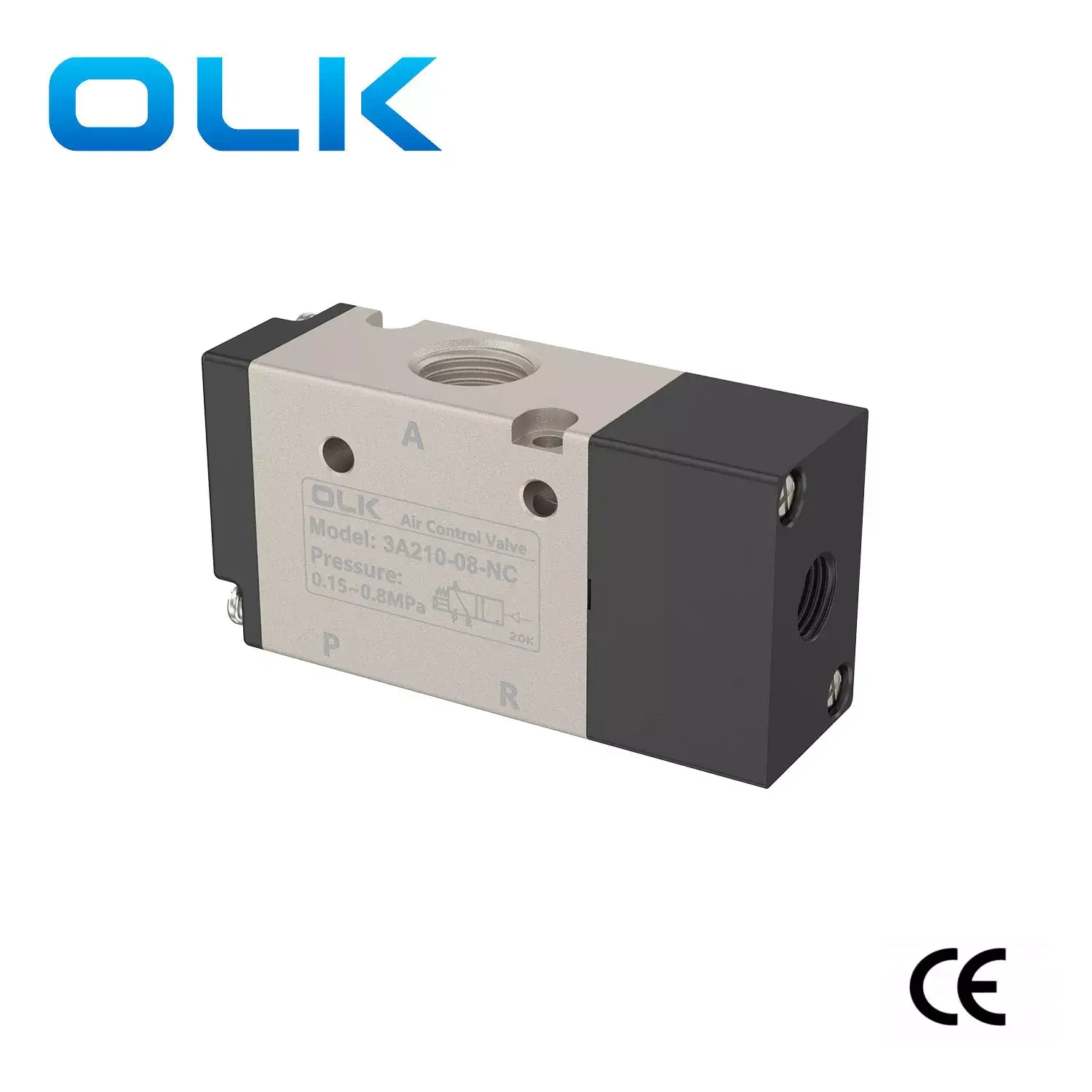

هل تدعم السلسلة 3A NO/NC شهادة CE؟
OLK متوفر في: شهادة CE (EMC+LVD).

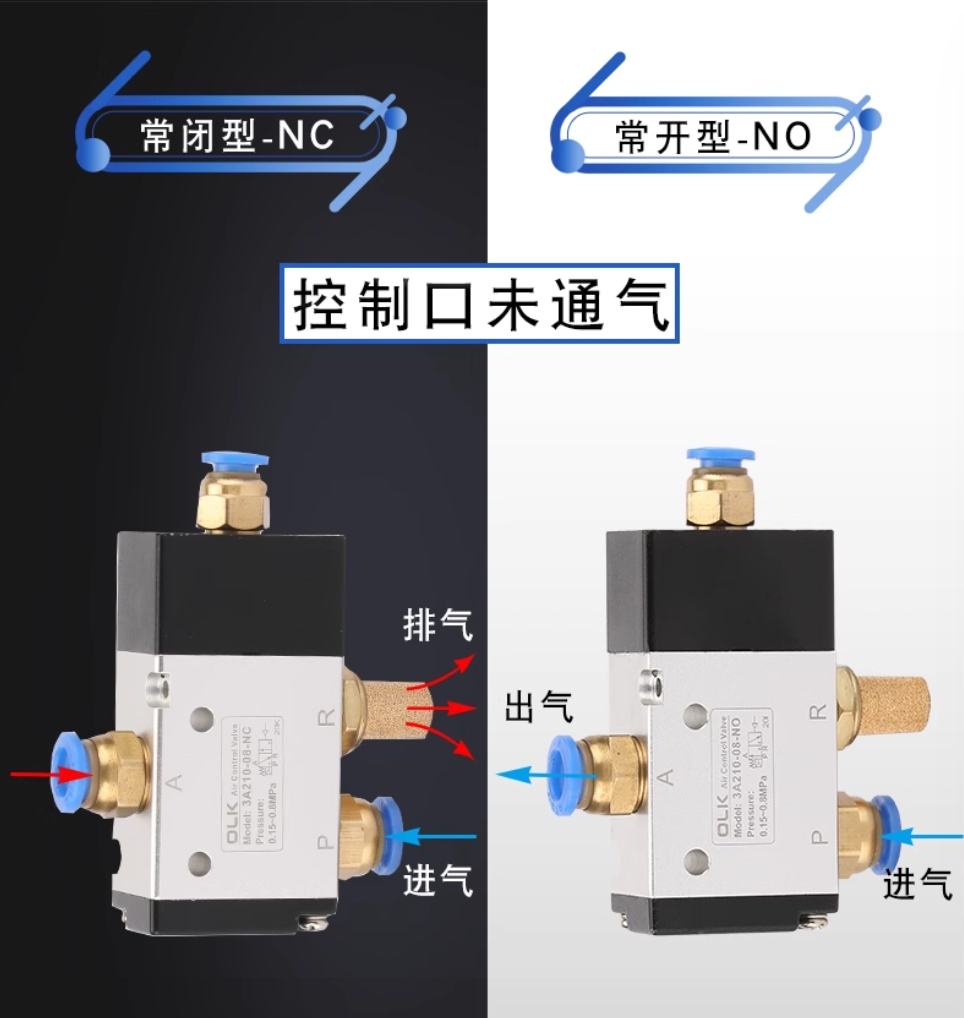

ما هو الفرق بين NO وNC لسلسلة 3A؟
NC (مغلق عادة): يتم إغلاق الصمام في حالة عدم وجود هواء، ولا يمكن فتحه إلا بعد تشغيله بواسطة ضغط الإشارة/الهواء.
NO (مفتوح عادة): يظل الصمام مفتوحًا بشكل طبيعي عند عدم التنفس، ويغلق بعد تلقي الإشارة.
