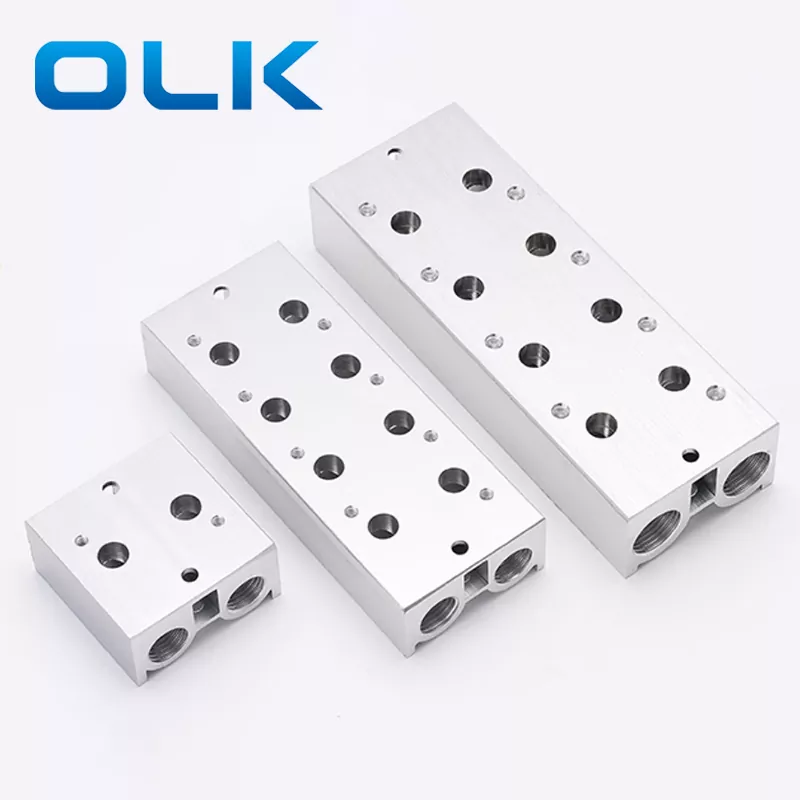

بغض النظر عما إذا كان صمام الملف اللولبي الهوائي 3V أو 4V ، إلى جانب نوع الصمام المفرد ، يمكننا أيضًا وضع العديد من صمامات الملف اللولبي معًا. وهذا ما يسمى صمام مشعب 3V 4V أو قاعدة صمام الملف اللولبي.

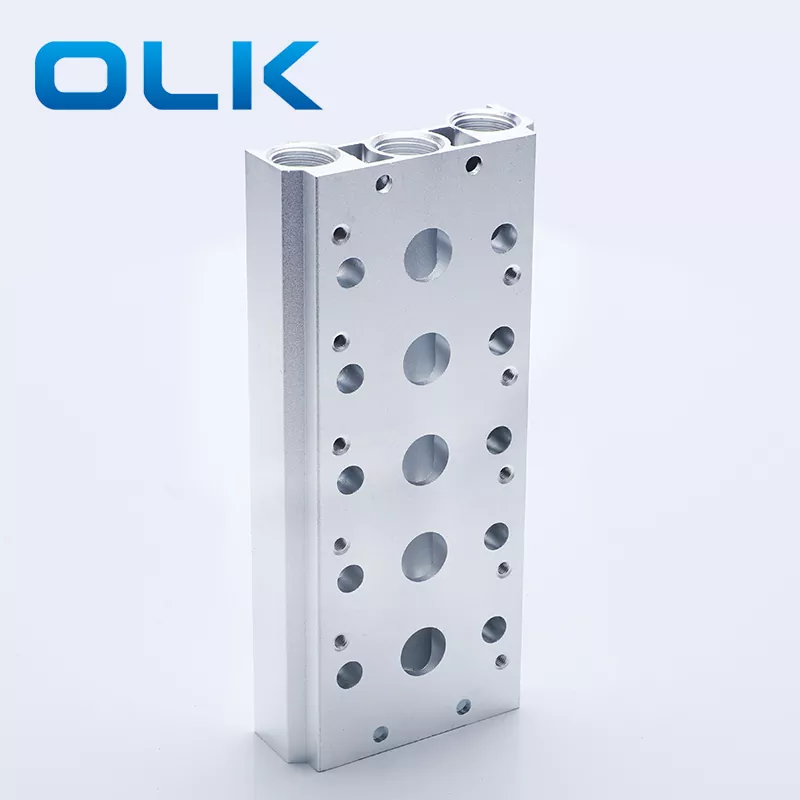

3V 4V الصمام متعدد المنوع هو طبق مع العديد من مسارات الهواء. لديها تصميم مضغوط. يمكن لبسار صمام الملف اللولبي تثبيت صمامات الملف اللولبي من 2 إلى 20 على أحد المنوعين. لكن لا يمكن تغيير عدد المواقف على المنوع.

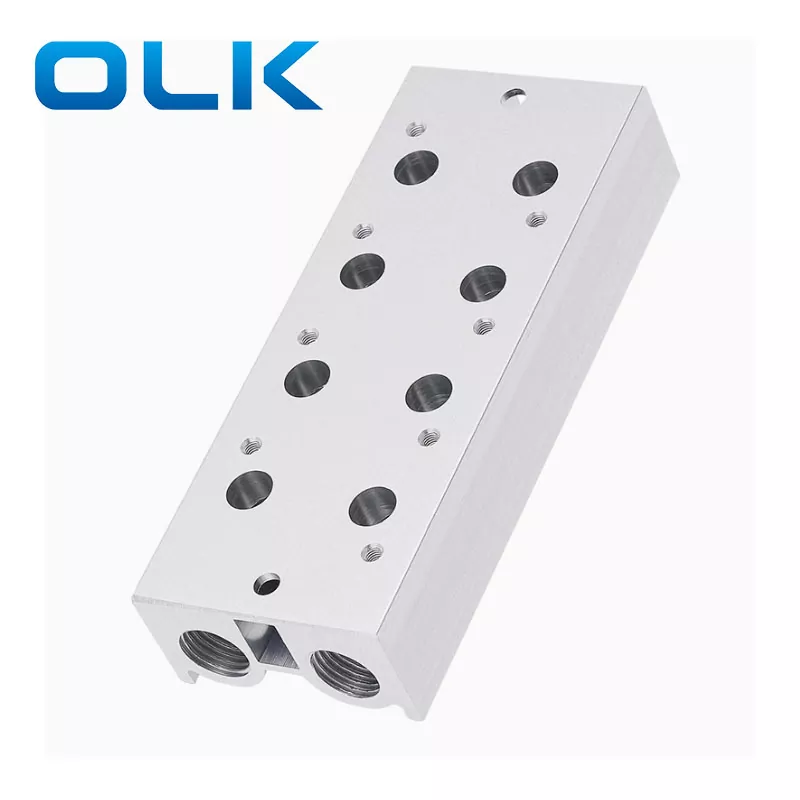

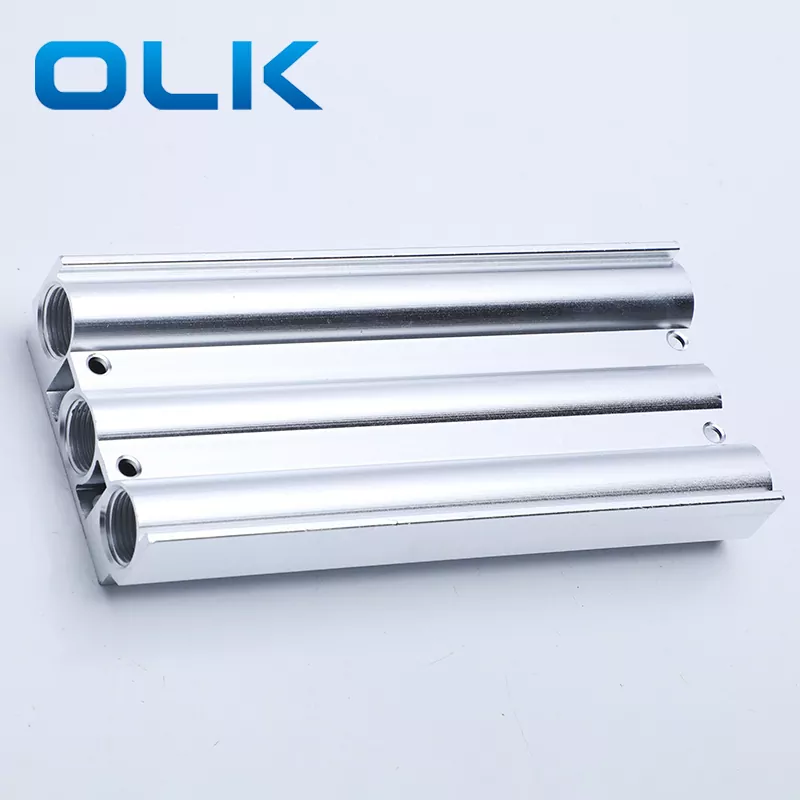

تشترك جميع صمامات الملف اللولبي الهوائي في المنوع في نفس منفذ إمدادات الهواء (Port) ومنفذ العادم (منفذ R). بالنسبة للصمام المشعب 3V ، يوجد مدخل هواء واحد ومنفذ هواء واحد على الجانب الأيسر. يتم تثبيت مقابس على الجانب الأيمن. بالنسبة للصمام المشعب 4V ، يوجد مدخل هواء واحد في المنافذ الوسط واثنين من المنافذ الهوائية على كلا الجانبين (على الجانب الأيسر). يتم تثبيت ثلاثة سدادات على الجانب الأيمن.
يمكننا تثبيت كاتم الصوت أو سدادة على منفذ العادم. عند استخدام كاتم الصوت ، يجب أن نتأكد من عدم حظر الثقوب الصغيرة.
1. يمكنه دمج سلسلة موحدة من صمامات التحكم الاتجاهي في مجموعة صمام ، وتوفير المساحة والتكاليف.
2. لقد توحيد المدخول والعادم والأسلاك ، مما يجعل من السهل العثور على الأخطاء.
3. إنه مرن في تركيبة ويحتوي على قابلية توسيع قوية ، مما يتيح تركيبة أو توسيعًا تعسفيًا لعدد صمامات التحكم في الاتجاه متصلة

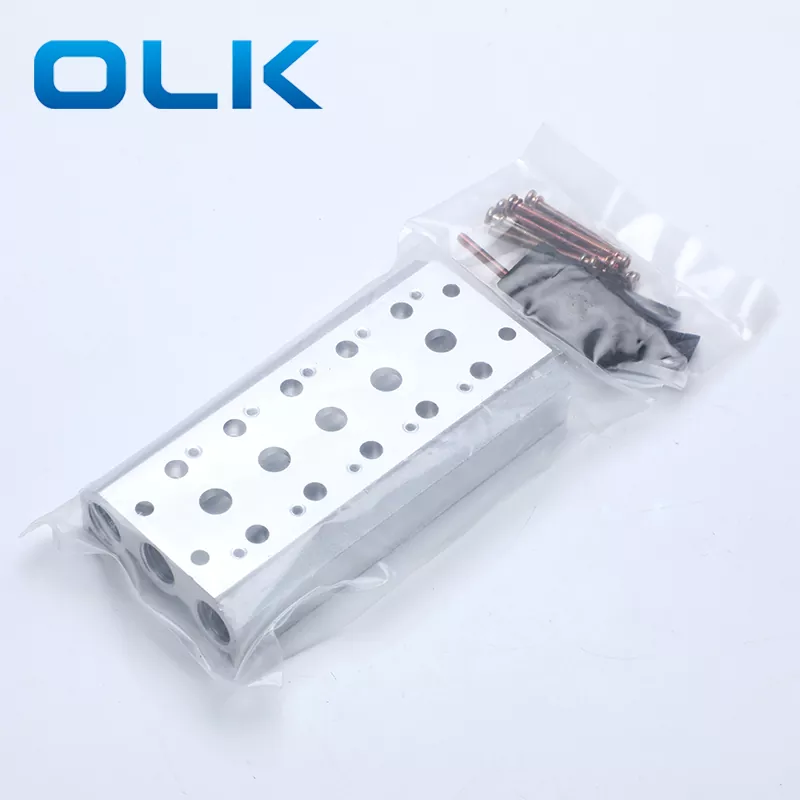

تحتوي مجموعات صمام الملف اللولبي 1.3V-Manifold على مشعب وختم ومسمار ؛
2.3 فولت ملفات لولبية الملف اللولبي المماثلات الفارغة تحتوي على لوحة فارغة ومسمار.
3. عند تثبيت الحشية بين صمام الملف اللولبي الهوائي ولوحة الصمام ، يجب تثبيت الجزء البارز في مواجهة لأسفل لتجنب تسرب الهواء.
|
Ordering code: |
||
|
3v100m |
5F |
نوع الموضوع |
|
نموذج: |
عدد المحطات |
فارغ: حزب العمال |
|
3v100m: 100 سلسلة من الملفات اللولبية بوسبار |
1F: 1 محطة |
T: NPT |
|
3v200m: 200 سلسلة من الملفات الملفات اللولبية بوسبار |
2F: 2 محطة |
G: ز |
|
3v300m: 300 سلسلة من سلفات الملف اللولبي بوسبار |
... |
|
|
|
16F: 16 محطة |
|
1. ما هي وظيفة الألواح الفارغة في مجموعات صمام الملف اللولبي؟
مواقع الختم غير المستخدمة: يتم استخدام اللوحة الفارغة لتغطية المواقف المحجوزة في مشعب الصمام حيث لا يتم تثبيت صمام الملف اللولبي حاليًا ، مما يمنع تسرب الهواء ودخول الغبار أو الحطام. يضمن محكمة التغلب الشاملة لمجموعة الصمام. تسمح اللوحة الفارغة بتوسع أو إعادة تشكيل في المستقبل دون الحاجة إلى استبدال المشعب بأكمله ، مما يقلل من تكاليف الصيانة. في حالات معينة ، يمكن أيضًا استخدام اللوحة الفارغة لعزل قنوات محددة للسلامة أو عندما يكون قسم من النظام قيد الاستخدام مؤقتًا.
2. ما أنواع الأنابيب من صمام 3V 4V المشعب
صمام هوائي واحد أو بوسار صمام الملف اللولبي ، هناك نوعان من الأنابيب مع أنابيب خارجية: الأنابيب المباشرة وأنابيب قاعدة.
