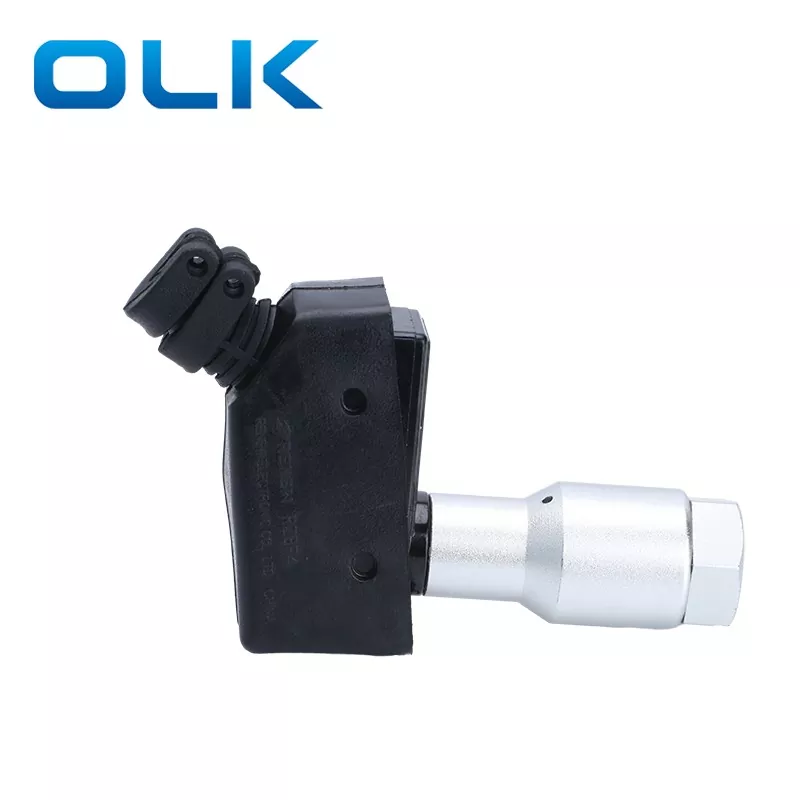

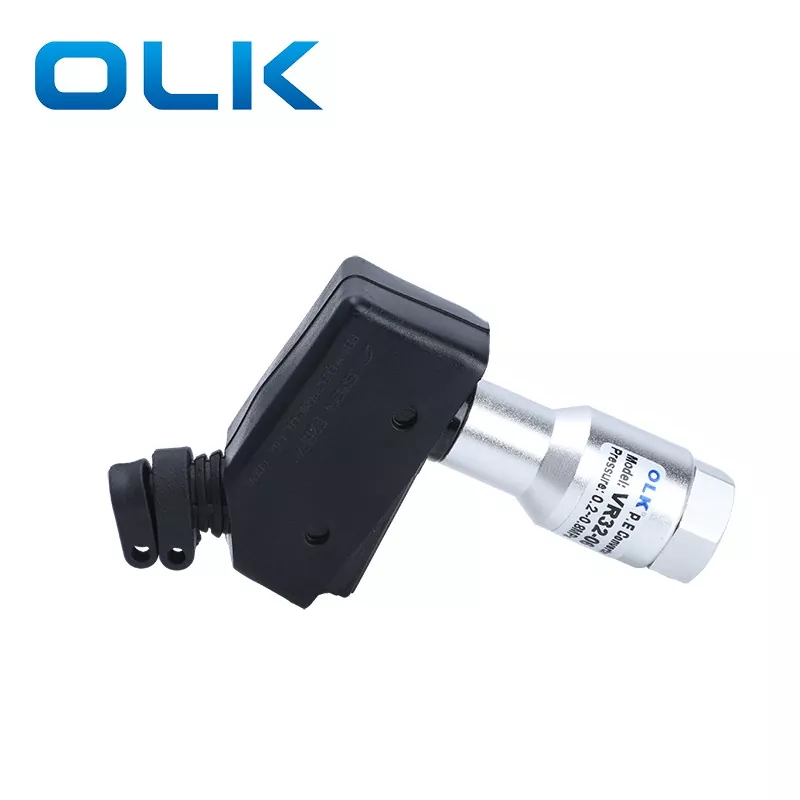

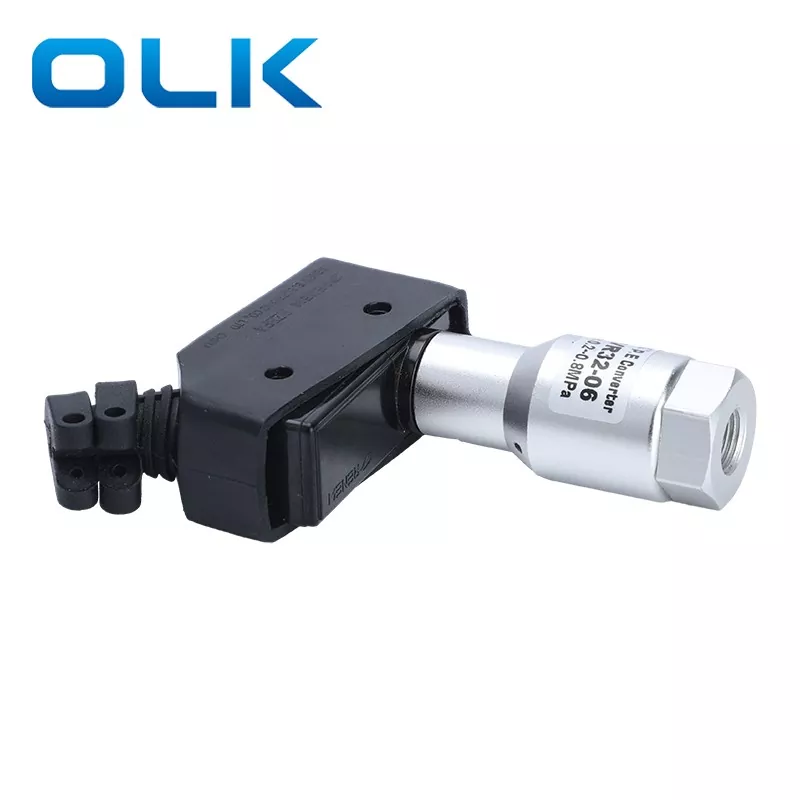

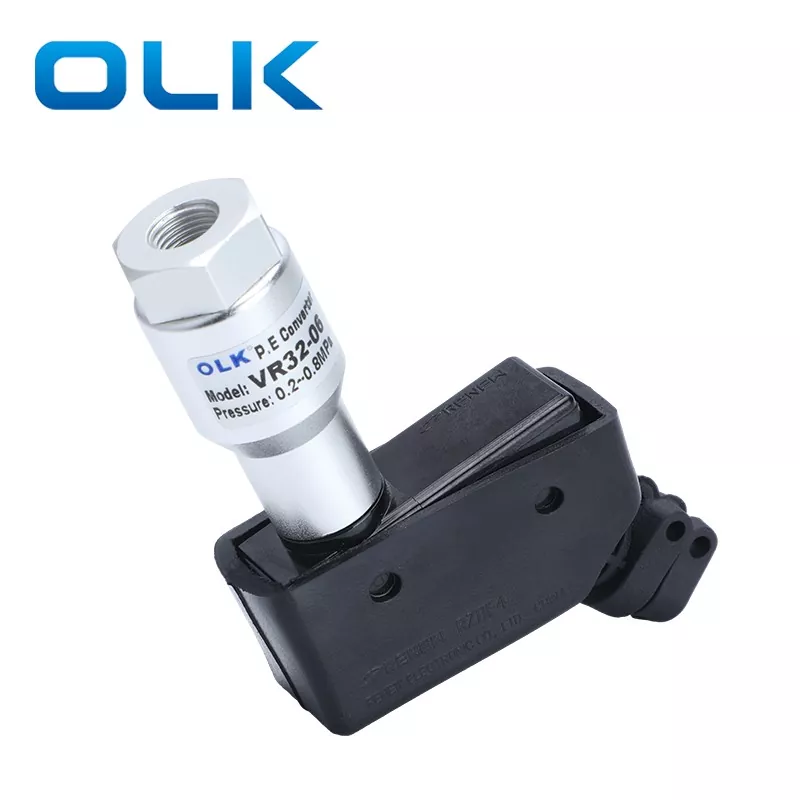

أجهزة إرسال OLK مرحل كهربائي هوائي SMC TYPE VR3200 Series عبارة عن مفتاح ضغط يحول الإشارات الهوائية إلى إشارات كهربائية. يتكون من خمسة أجزاء رئيسية: المفتاح الصغير، الزنبرك، المكبس، الجسم، والغطاء. ضغط التشغيل هو 0.1-1.0 ميجا باسكال VR3200 لا يتم تجريد الواجهات الملولبة ذات الدقة الهوائية والكهربائية بسهولة. كلا الطرفين مجهزان بسدادات غبار، واستخدام غطاء واقي خاص يجعلها أكثر متانة ويطيل عمر الخدمة.

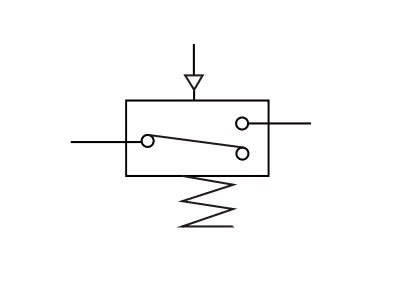

رمز:
1. كشف ضغط الأسطوانة: يقوم مفتاح الضغط الهوائي بالكشف عن الضغط في الأسطوانات.
2. تأكيد الفراغ على أذرع الروبوت: بالقرب من كوب الشفط للذراع الآلي الموجود على ناقل آلي، يؤكد المفتاح الشفط.
3. كشف تسرب الغاز: باستخدام مستشعر الضغط المنخفض، يكتشف المفتاح التغيرات الصغيرة في الغاز لقياس التسرب.
4. إدارة ضغط الإمداد: من خلال توصيل مفتاح الضغط بمنظم في نظام هوائي، يمكن ضبط ضغط الإمداد بناءً على قيمة الضغط المعروضة. أثناء التشغيل، تظهر القيمة المعروضة ما إذا كان ضغط الإمداد غير طبيعي. على سبيل المثال، في خط إنتاج الغسيل، تقوم مفاتيح ضغط السوائل المتعددة بمراقبة إمداد الماء والزيت وما إلى ذلك. وفي الأسطوانات الهيدروليكية، تؤكد مفاتيح الضغط قوة المطرقة.
5. كشف الموقع: يقوم مفتاح الضغط الرقمي بالكشف عن الضغط الخلفي للفوهة لتأكيد موضع قطع العمل.
6. التحكم في تدفق الهواء
7. مراقبة انسداد الفلتر: يقوم مستشعر الضغط التفاضلي بقياس فرق الضغط على جانبي الفلتر. يشير الاختلاف الأكبر إلى المزيد من الانسداد. بناءً على حالة الانسداد، يمكن تنظيف الفلتر أو استبداله.
8. الكشف عن مستوى السائل: يكتشف مستشعر الضغط التفاضلي مستويات السائل عن طريق إغلاق منفذ الهواء السفلي. مع تغير مستوى السائل، يتغير الضغط الصافي في الأنبوب الرأسي المتصل، مما يسمح باكتشاف المستوى.
|
رمز الطلب |
|
|
|
|
VR320 |
0 |
_ |
01 |
|
نموذج |
بناء |
|
حجم المنفذ |
|
أجهزة الإرسال من سلسلة VR320: مرحل كهربائي هوائي |
0: نوع مفتوح |
|
01: أرسي 1/8 |
|
|
1: مقاوم لرذاذ الماء (IP44) |
|
N01:معاهدة عدم الانتشار 18 |
|
|
|
|
F01:G1/8 |
|
نموذج |
VR3200-01 |
VR3201-01 |
|
بناء |
_ |
مقبس مختوم |
|
حجم المنفذ |
G1/8 |
|
|
ضغط التشغيل |
0.1-1.0 ميجا باسكال (14-142 رطل لكل بوصة مربعة) |
|
|
اتصال |
1ab |
|
|
تقييمات قوة التبديل الجزئي |
طاقة التيار المتردد |
قوة العاصمة |
|
تحميل مقاوم |
250 فولت 15 أمبير |
30 فولت 6 أمبير |
|
الحمل الاستقرائي |
250 فولت 15 أمبير |
|
|
تحميل المصباح |
250 فولت |
30 فولت |
|
نورث كارولاينا. 2.5 أ |
نورث كارولاينا. 3 أ |
|
|
لا. 1.25 أ |
رقم 1.5 أ |
الأسئلة الشائعةللمحول الكهربائي الهوائي VR32:
1. هل يمكن للمرحل الكهربائي الهوائي VR32 أن يحل محل VR3200 أو VR3201 من SMC مباشرة؟
نعم. تتوافق سلسلة VR32 من OLK تمامًا مع سلسلة SMC VR3200/3201 من حيث أبعاد التركيب وحجم المنفذ (1/8 بوصة) والأداء الكهربائي. إنها بديل سهل الاستخدام بنسبة 100% وبسعر أكثر تنافسية. بديل VR3200 فعال من حيث التكلفة!
2. ما هو الفرق بين محول VR32 ومفتاح الضغط؟
إن VR32 عبارة عن مرحل كهربائي هوائي ميكانيكي مصمم لتحويل الإشارة الهوائية إلى إشارة اتصال كهربائية. إنه بسيط ومتين، ويستخدم بشكل أساسي للكشف عن حالة "تشغيل/إيقاف الهواء" أو تأكيد السكتة الدماغية. من ناحية أخرى، تتميز مفاتيح الضغط غالبًا بشاشات عرض رقمية ومقاييس ضبط دقيقة لمراقبة قيم ضغط محددة.
3. ما هي سيناريوهات التطبيق النموذجية للمحولات الكهربائية الهوائية VR32؟
تتابع استشعار موضع الاسطوانة:
الكشف عن حد شوط الأسطوانة: عندما تصل الأسطوانة إلى الحد الأقصى، يرتفع الضغط، ويرسل VR32 إشارة إلى PLC، مما يدفع الماكينة إلى المتابعة إلى الخطوة التالية.
قفل الأمان: لن يبدأ تشغيل الماكينة إلا عندما يصل ضغط الهواء إلى المستوى القياسي ويتم توصيل الدائرة.
