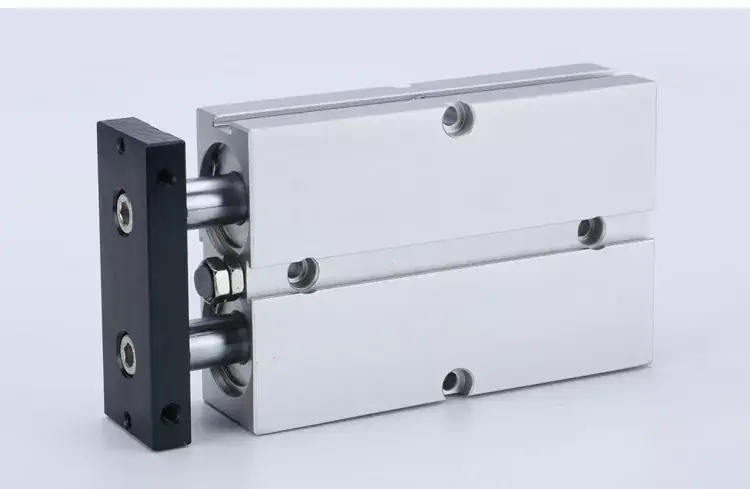

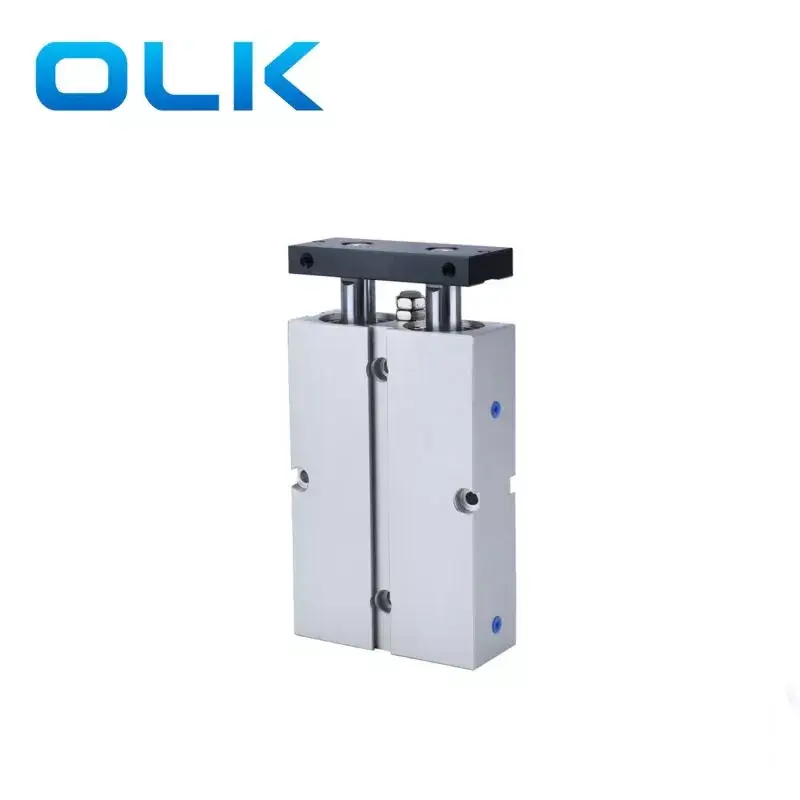

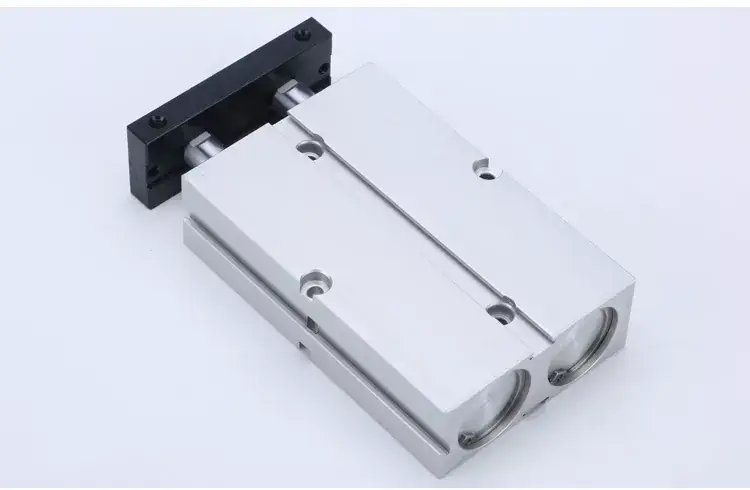

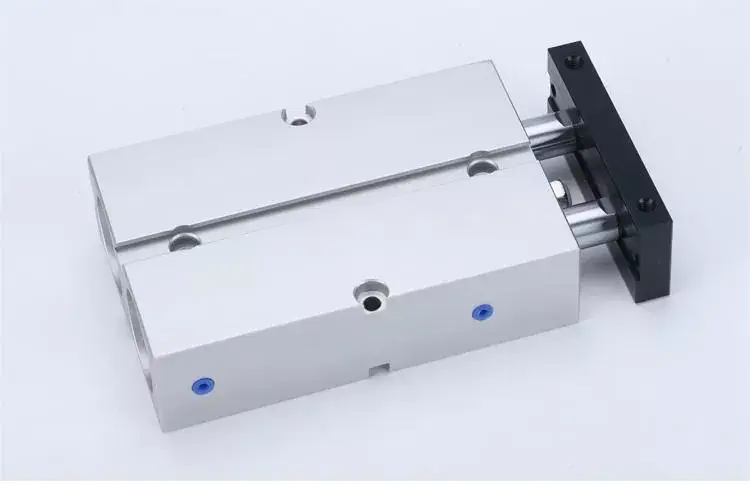

TN Series Dual Axis Cylinder

حجم التجويف (مم)

10

16

20

25

32

وضع التمثيل

التمثيل المزدوج

وسيط العمل

الهواء تنظيف

ضغط العمل

0.1-1.0 ميجا باسكال (14-145psi)

ضغط إثبات

1.5 ميجا باسكال (215psi)

نطاق درجة حرارة العمل

‘-20-70 ℃

نطاق سرعة العمل

30-500

وضع التخزين المؤقت

وسادة تحطم

الدقة غير المليئة

± 0.4

± 0.3

حجم الميناء

M5 x 0.8

PT1/8

رمز الطلب

تينيسي

-

20

X

50

-

S

-

نموذج

حجم التجويف

سكتة دماغية

مغناطيس

خيط

TN: أسطوانة مزدوجة قضيب (تمثيل مزدوج) ، سلسلة كاملة مع المغناطيس

S: مع المغناطيس

فارغ: موضوع PT

T: مؤشر ترابط NPT

G: G Thread

حجم التجويف (مم)

10

16

20

25

32

وضع التمثيل

التمثيل المزدوج

وسيط العمل

الهواء تنظيف

ضغط العمل

0.1-1.0 ميجا باسكال (14-145psi)

ضغط إثبات

1.5 ميجا باسكال (215psi)

نطاق درجة حرارة العمل

‘-20-70 ℃

نطاق سرعة العمل

30-500

وضع التخزين المؤقت

وسادة تحطم

الدقة غير المليئة

± 0.4

± 0.3

حجم الميناء

M5 x 0.8

PT1/8

التجويف (مم)

قطر قضيب المكبس (مم)

نوع التمثيل

منطقة فعالة (مم مربع)

ضغط الهواء (MPA)

0.1

0.2

0.3

0.4

0.5

0.6

0.7

6

4

التمثيل المزدوج

دفع الجانب

56.5

5.7

11.3

17.0

22.6

28.3

33.9

39.6

دفع الجانب

31.4

3.1

6.3

9.4

12.6

15.7

18.8

22.0

10

6

التمثيل المزدوج

دفع الجانب

157.1

15.7

31.4

47.1

62.8

78.5

94.2

110.0

دفع الجانب

100.5

10.1

20.1

30.2

40.2

50.3

60.3

70.4

16

8

التمثيل المزدوج

دفع الجانب

402.1

40.2

80.4

120.6

160.8

201.1

241.3

281.5

دفع الجانب

301.6

30.2

60.3

90.5

120.6

150.8

181.0

211.1

20

10

التمثيل المزدوج

دفع الجانب

628.3

62.8

125.7

188.5

251.3

314.2

377.0

439.8

دفع الجانب

471.2

47.1

94.2

141.4

188.5

235.6

282.7

329.9

25

12

التمثيل المزدوج

دفع الجانب

981.7

98.2

196.3

294.5

392.7

490.9

589.0

687.2

دفع الجانب

755.6

75.6

151.1

226.7

302.2

377.8

453.3

528.9

32

16

التمثيل المزدوج

دفع الجانب

1608.5

160.8

321.7

482.5

643.4

804.2

965.1

1125.9

دفع الجانب

1206.4

120.6

241.3

361.9

482.5

603.2

723.8

844.5
