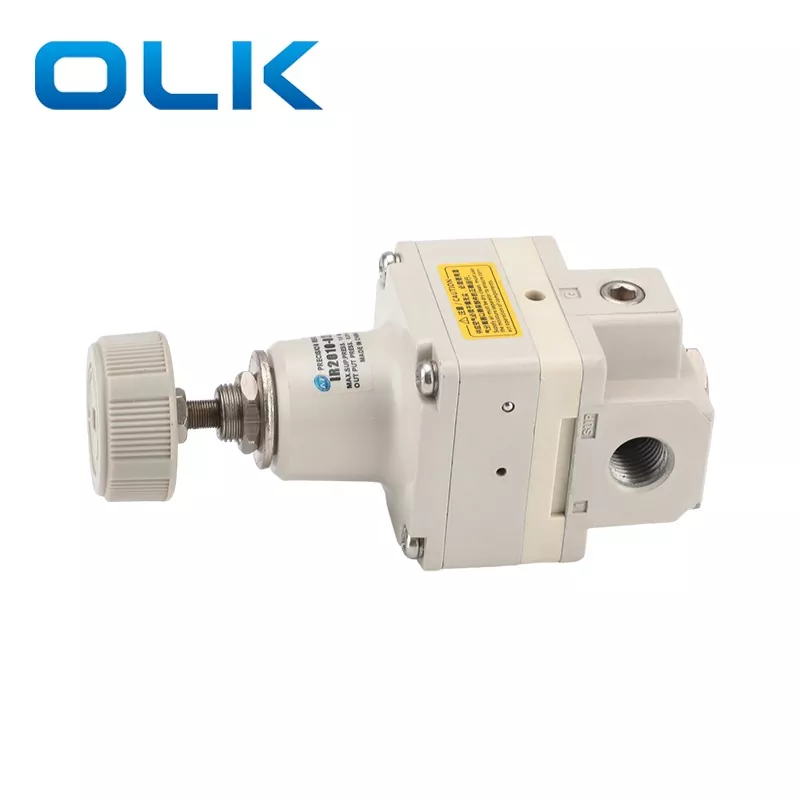

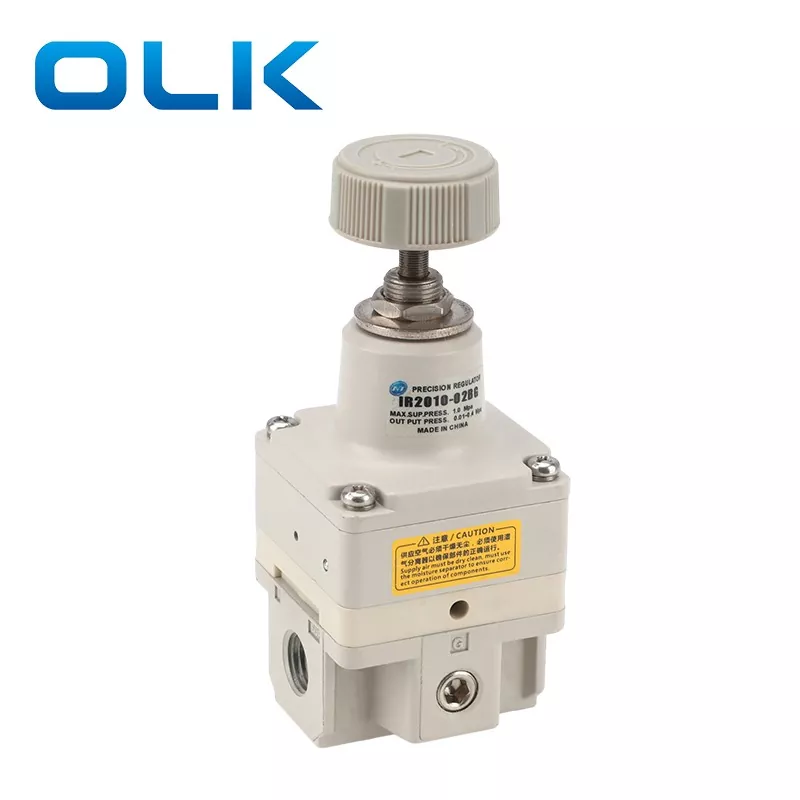

SMC IR منظم الدقة

رمز الطلب

إر

1

0

0

0

_

01

حجم الجسم

ضبط نطاق الضغط

اتجاه العادم

نوع خيط الأنبوب

حجم المنفذ

1:

0:0.005 إلى 0.2 ميجا باسكال / 0.01 إلى 0.2 ميجا باسكال

0: العادم السفلي

فارغ: خيط PT/RC

01:1/8

2:

1:0.01 إلى 0.4 ميجا باسكال

1: العادم الأمامي

N: موضوع معاهدة عدم الانتشار

02:1/4

2:0.01 إلى 0.8 ميجا باسكال

2: العادم الخلفي

F: خيط G

03:3/8

04:1/2

نموذج

IR10_0-أ

IR20_0-0A

فوليد

هواء

ضغط إثبات

1.5 ميجا باسكال

الحد الأقصى لضغط العمل

1.0 ميجا باسكال

الحد الأدنى من ضغط العمل

ضبط الضغط +0.05 ميجا باسكال

ضبط نطاق الضغط

IR1000-A:0.005 إلى 0.2 ميجا باسكال

IR2000-A:0.005 إلى 0.2 ميجا باسكال

IR1010-A:0.01 إلى 0.4 ميجا باسكال

IR2010-A:0.01 إلى 0.4 ميجا باسكال

IR1020-A:0.01 إلى 0.8 ميجا باسكال

IR2020-A:0.01 إلى 0.8 ميجا باسكال

حساسية

في حدود 0.2% من المدى الكامل

التكرار

في حدود ±0.5% من الامتداد الكامل

استهلاك الهواء

1 لتر/دقيقة (ANR) أو أقل

حجم المنفذ

1/8.

1/4.

منفذ قياس الضغط

1/8(موقعان)

درجات الحرارة المحيطة والسوائل

-5-60 درجة مئوية

الوزن (كجم)

0.13

0.23
