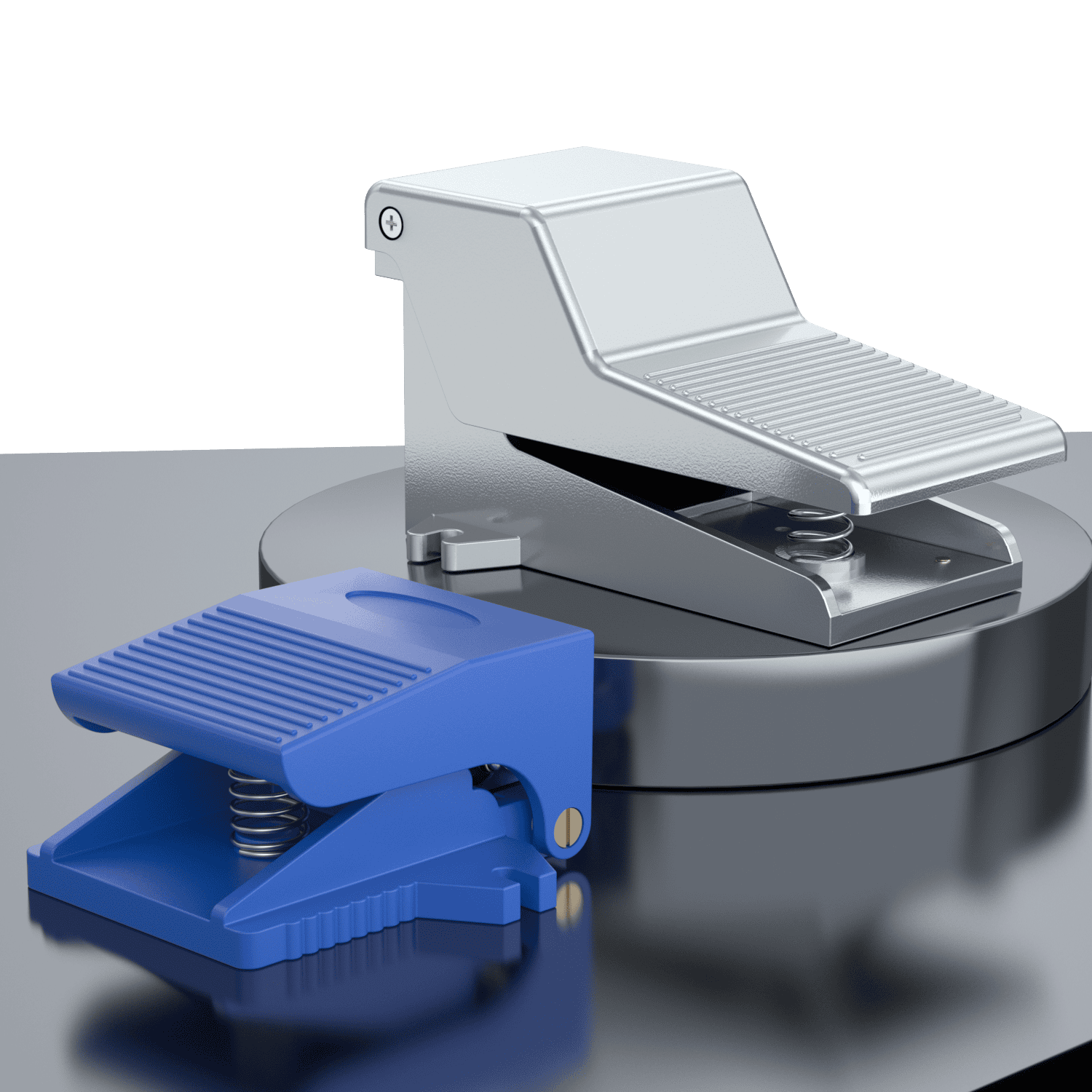

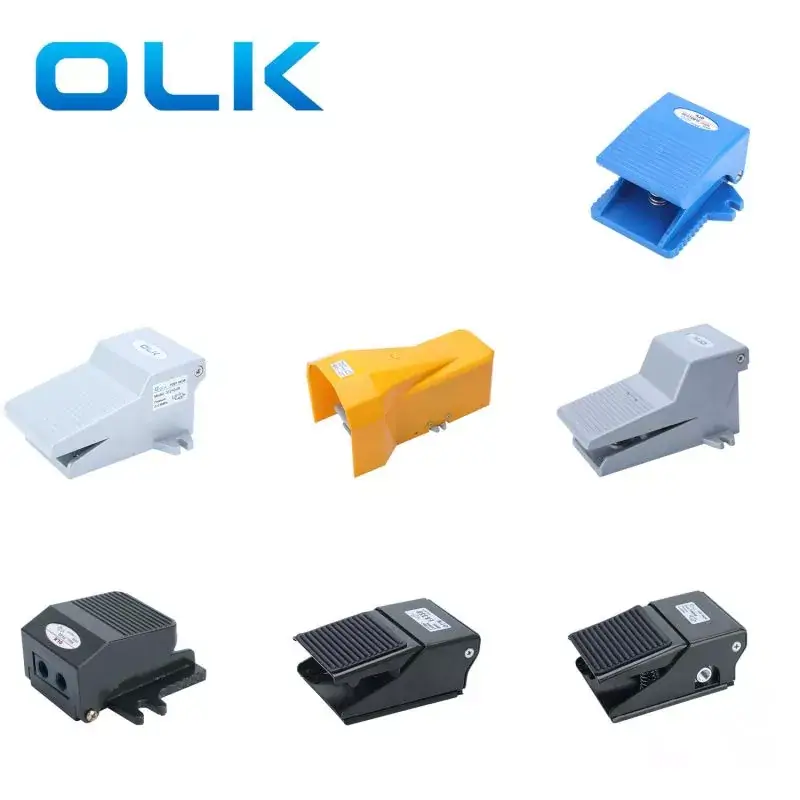

يتم استخدام صمام القدم الهوائي 3F 4F من سلسلة OLK 3 Way 5 Way على نطاق واسع في خطوط الإنتاج الآلي والآلات في صناعات مثل الأغذية والأدوية والمواد الكيميائية. لأن صمام الدواسة 3F عبارة عن صمامات ذات تأثير مباشر، مما يتجنب الحاجة إلى التشغيل والتعديلات اليدوية المرهقة. إلى جانب هذا الصمام لديه وظيفة القفل الذاتي لمنع التشغيل العرضي وضمان السلامة. أكثر ملاءمة وكفاءة للموظفين. على سبيل المثال، في الميكانيكية المكابس، يجب على المشغلين أن يدوسوا على صمام دواسة القدم الهوائية أثناء استخدام كلتا اليدين لوضع المواد، مما يؤدي إلى تحسين السلامة والدقة التشغيلية بشكل كبير.
تتميز صمامات دواسة القدم Ouleikai 4F بأداء ارتدادي جيد، ولا تتشوه، ولها خيوط دقيقة بدون نتوءات. إن صمام دواسة القدم من سلسلة 4F، المصنوع من سبائك الألومنيوم بخمسة منافذ وموضعين، متوفر بغطاء واقي اختياري لمنع الحطام في منطقة العمل.
رمز:
|
رمز الطلب |
||
| 3FM210 | 08 | L |
| نموذج: | حجم المنفذ: |
ملحوظة: |

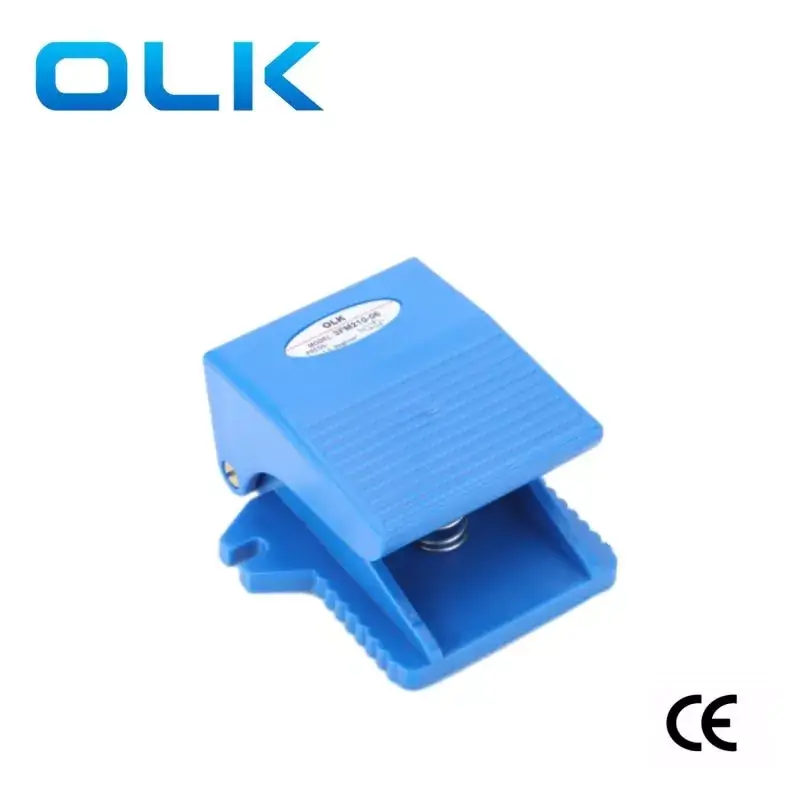

| 3FM: 2 موضع 3 صمام قدم صغير | 06:G1/8 | 3 اف ام:-- |
| 3F: 2 موضع 3 اتجاهات | 08:G1/4 | فارغ: قياسي |
| 4F: 2 موضع 5 اتجاهات |
|
ل: مع القفل |
|
|
|

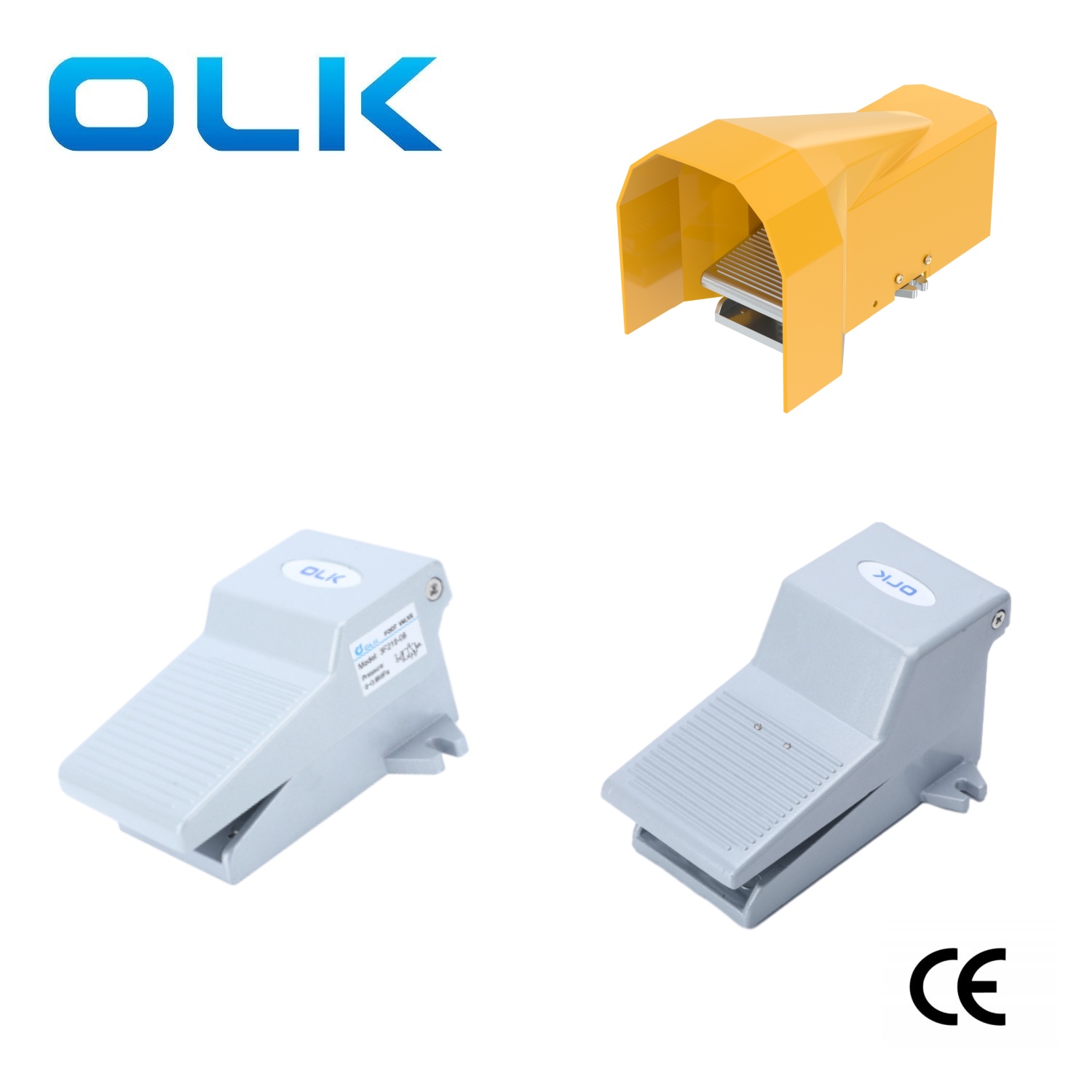

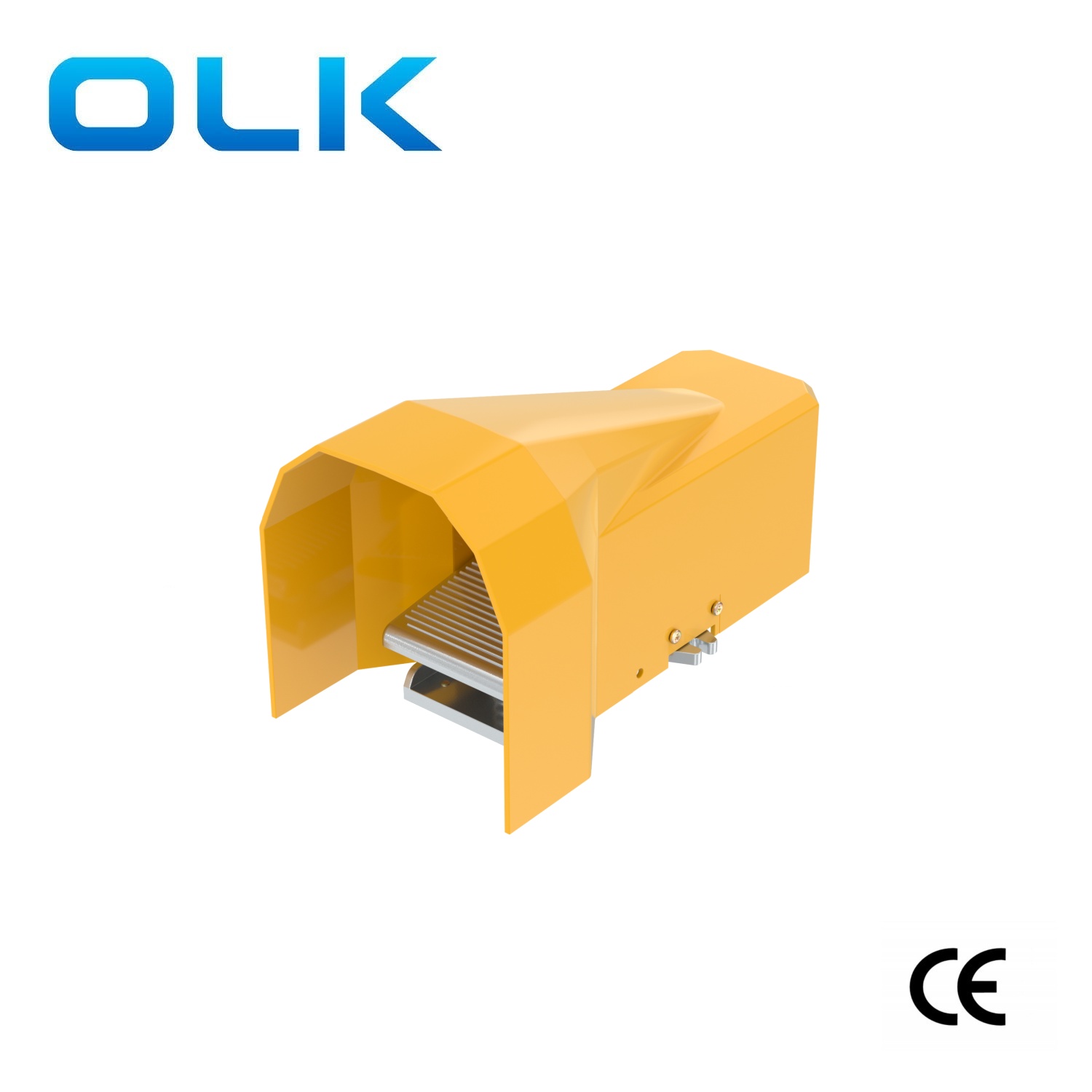

ج: بالحراسة |
|
|
|
ال جي: بالقفل والحارس |
1. دواسة من الألومنيوم، بتصميم مباشر المفعول، مما يضمن الثبات والموثوقية.
2. إذا كانت هناك حاجة إلى وقت انتظار أطول للتبديل، فيمكن اختيار نوع قابل للقفل.
3. آلية القفل مستقرة وموثوقة، مع فتح سهل وسريع. ومع ذلك، نظرًا لقيود الحجم الهيكلي، فإنه لا يمكنه تحمل التأثيرات القوية المتكررة.
4. الأغطية الواقية البلاستيكية ذات القوة العالية متوفرة كخيار.
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
فعل |
دواسة العمل المباشر |
|
التشحيم |
غير ضروري |
|
نطاق ضغط العمل MPa(psi) |
0 ∼ 0.8 (0 ~ 114) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
نموذج |
قطر المنفذ |
عدد المناصب |
درجة حرارة العمل درجة مئوية |
مادة الجسم |
|
فف-02 |
G1/8 |
3/2 الطريق |
-20∼70 |
سبائك الألومنيوم |
|
3F210-06 |
بي تي1/8 |
3/2 طريق |
-20∼70 |
سبائك الألومنيوم |
| 3F210-06L | بي تي1/8 | 3/2 الطريق | -20∼70 |
سبائك الألومنيوم |
|
3FM210-06 |
G1/8 |
3/2 طريق |
-20∼70 |
بلاستيك |
|
3F210-08 |
بي تي1/4 |
3/2 الطريق |
-20∼70 |
سبائك الألومنيوم |
| 3F210-08L | بي تي1/4 | 3/2 الطريق | -20∼70 |
سبائك الألومنيوم |
|
3FM210-08 |
جي1/4 |
3/2 الطريق |
-20∼70 |
بلاستيك |
|
4F210-08 |
بي تي1/4 |
طريقة 5/2 |
-20∼70 |
سبائك الألومنيوم |
|
4F210-08L |
بي تي1/4 |
طريقة 5/2 |
-20∼70 |
سبائك الألومنيوم |
|
4F210-08G |
بي تي1/4 |
طريقة 5/2 |
-20∼70 |
سبائك الألومنيوم |
|
4F210-08LG |
بي تي1/4 |
طريقة 5/2 |
-20∼70 |
سبائك الألومنيوم |
|
FV320 |
G1/8 |
3/2 الطريق |
-5∼60 |
سبائك الألومنيوم |
|
FV420 |
جي1/4 |
4/2 طريق |
-5∼60 |
سبائك الألومنيوم |
آلية القفل 4F صمام القدم انتبه!
ملحوظة: يجب إضافة شحم التشحيم بانتظام لضمان التشغيل الطبيعي للآلية.

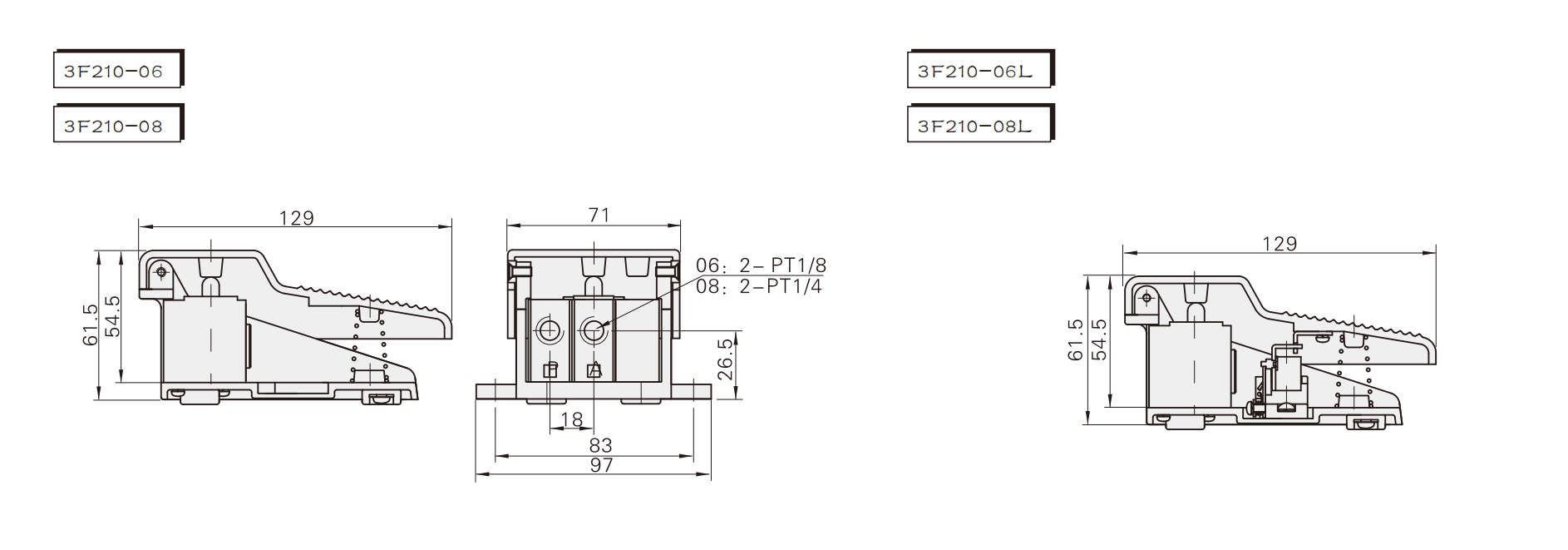

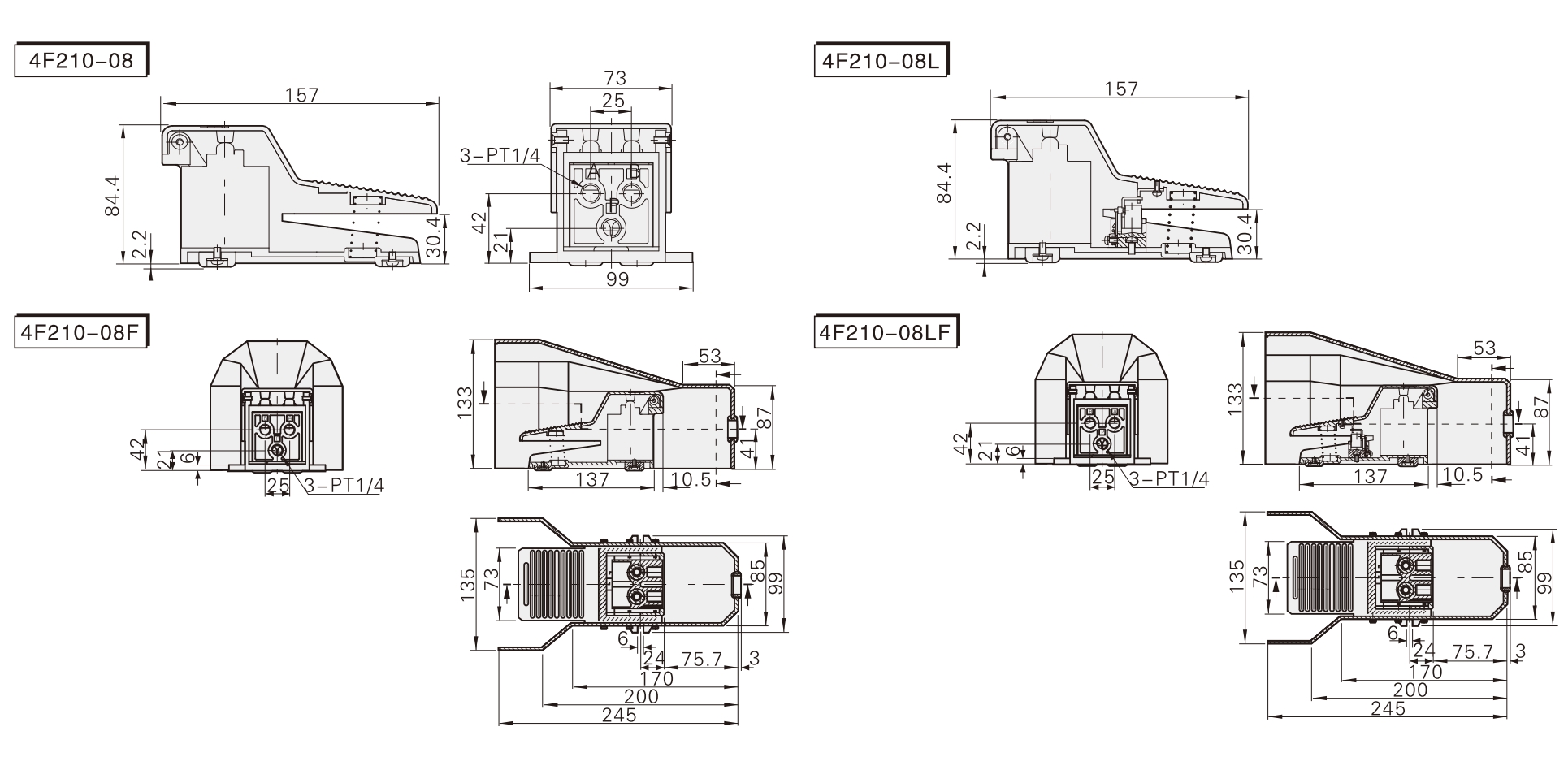

3F صمام القدم 3 طريقة، 4F صمام القدم 5 طريقة المواصفات الخارجية:
الأسئلة الشائعة:
كيفية التمييز بين مظهر صمام دواسة القدم 3F،4F؟

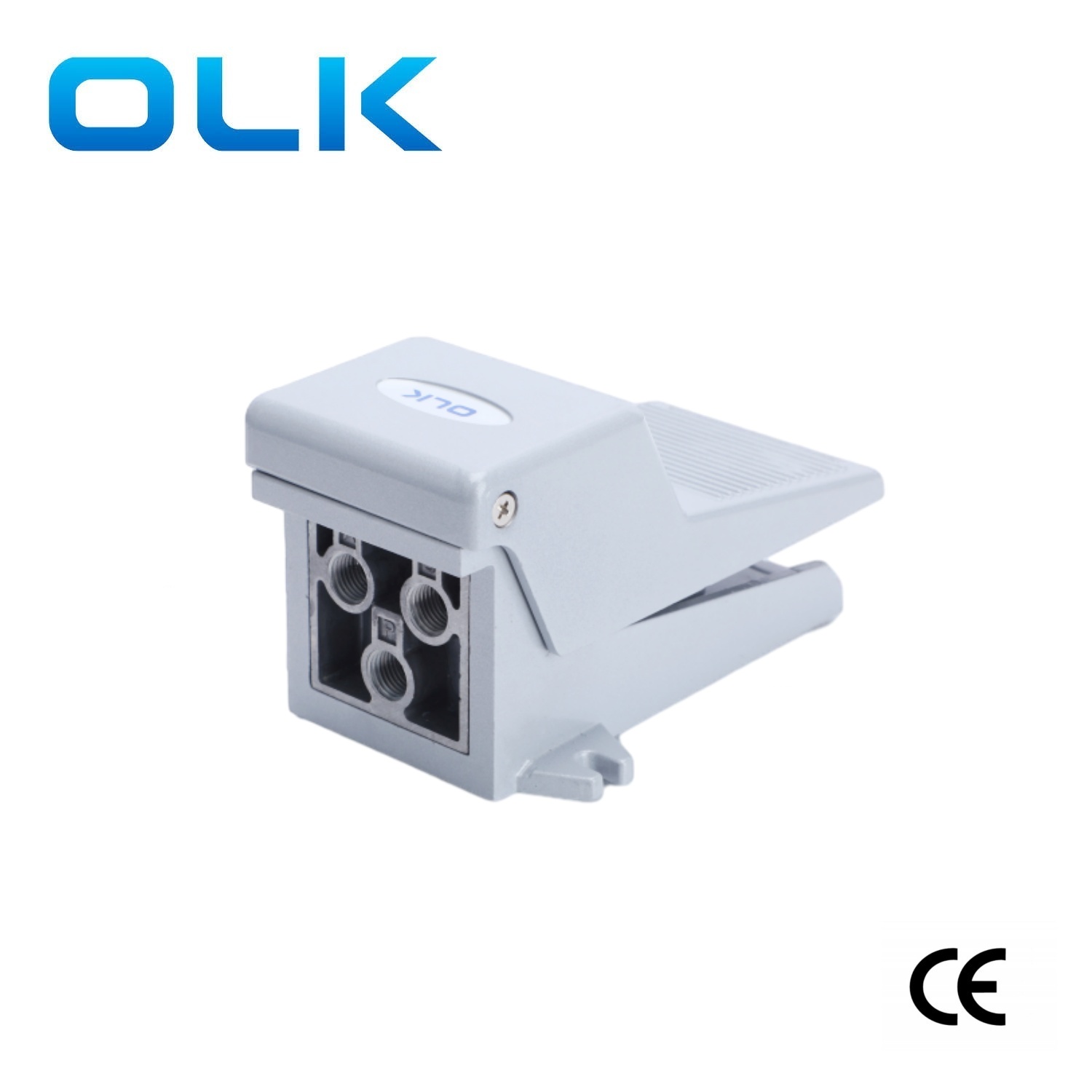

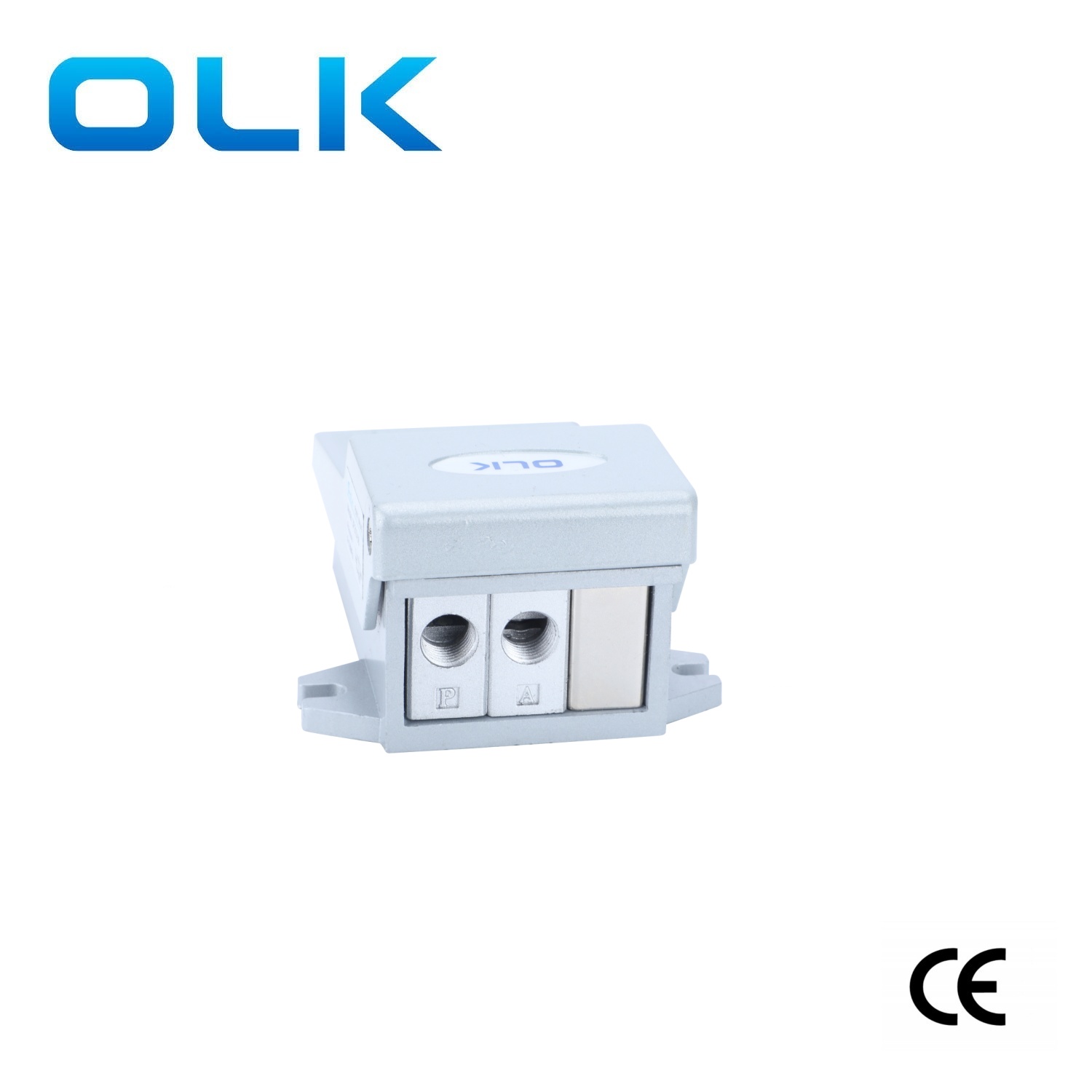

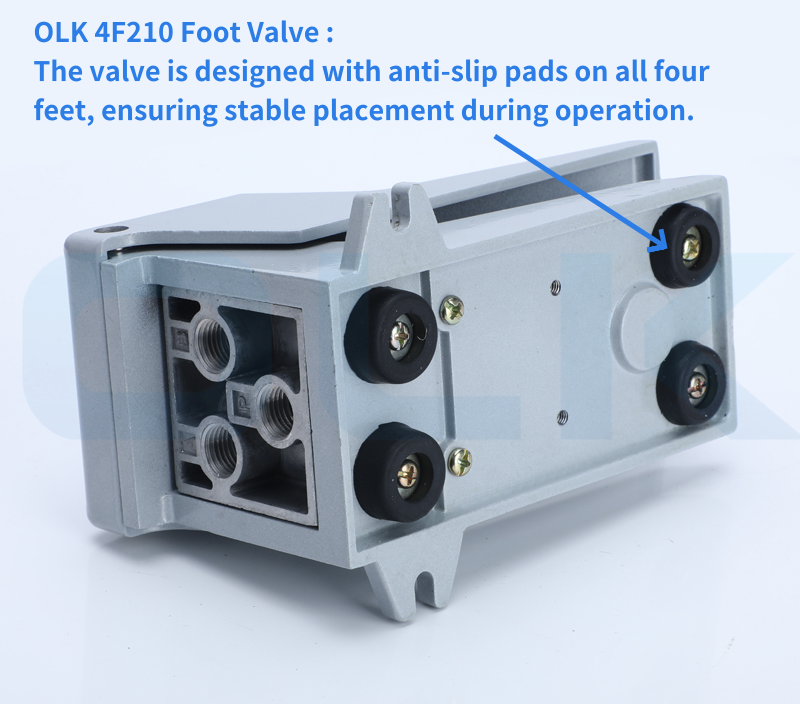

يظهر الجزء الخلفي من المنتج بوضوح فتحتين على صمام الدواسة 3F وثلاثة فتحات على صمام الدواسة 4F.
ما هو منفذ العادم في 4F210؟
4F210: منفذ عادم مدمج (G1/8) مع كاتم صوت
ماذا تعني كلمة "LG" في صمام التحكم في القدم OLK؟
يمثل "L" صمام القدم مع القفل، ويمثل "G" صمام القدم مع الغطاء. يمكن للعملاء تحديد النموذج بناءً على سيناريوهات استخدام محددة.
ما هي العلامة التجارية التي يمكن استبدال صمام القدم من سلسلة OLK 4F210 بها؟
Airtac نوع 4F210 صمام دواسة القدم.
