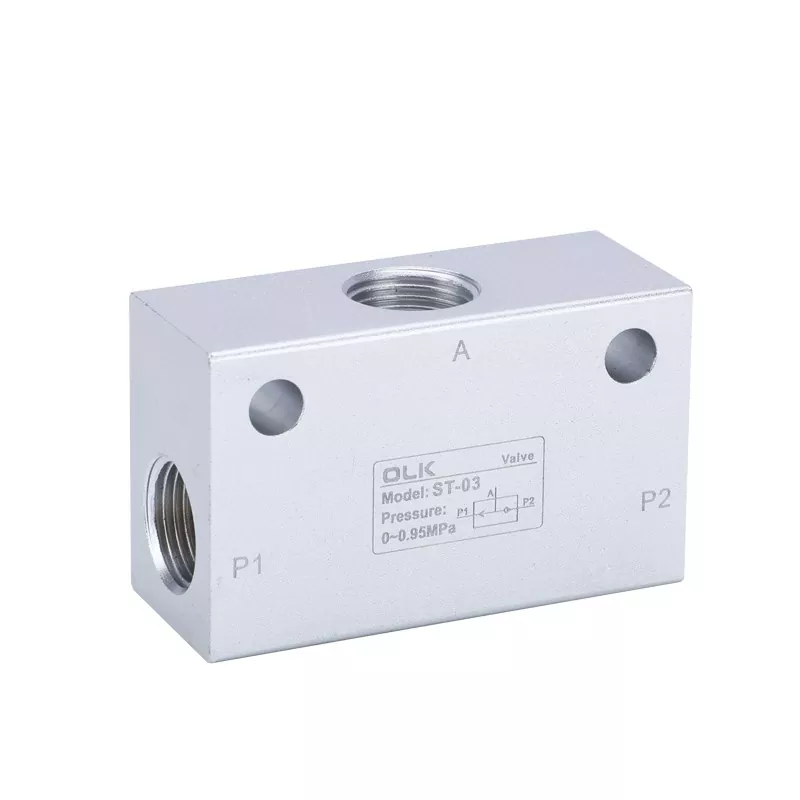

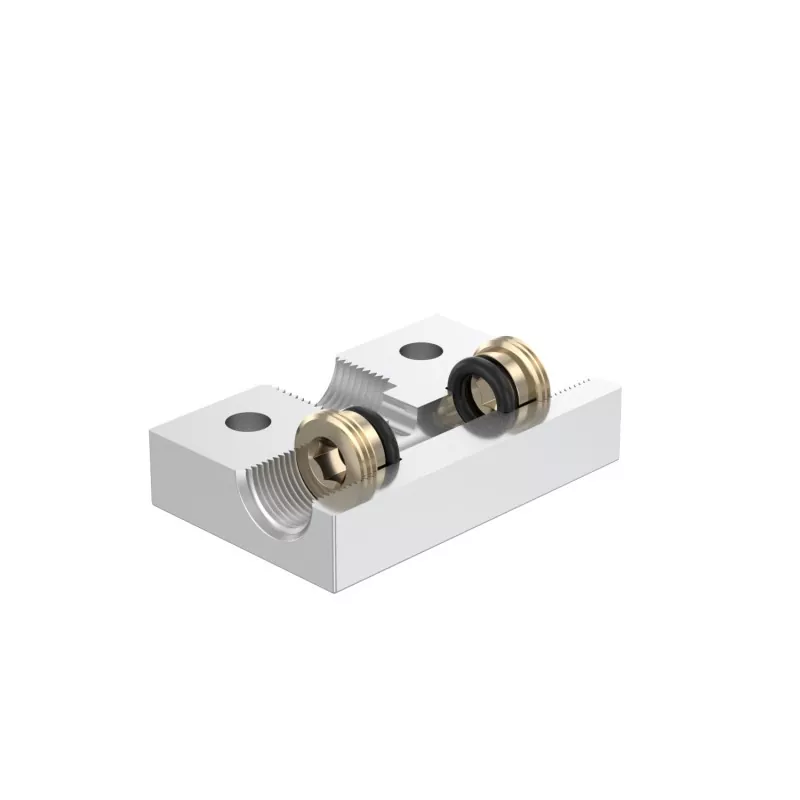

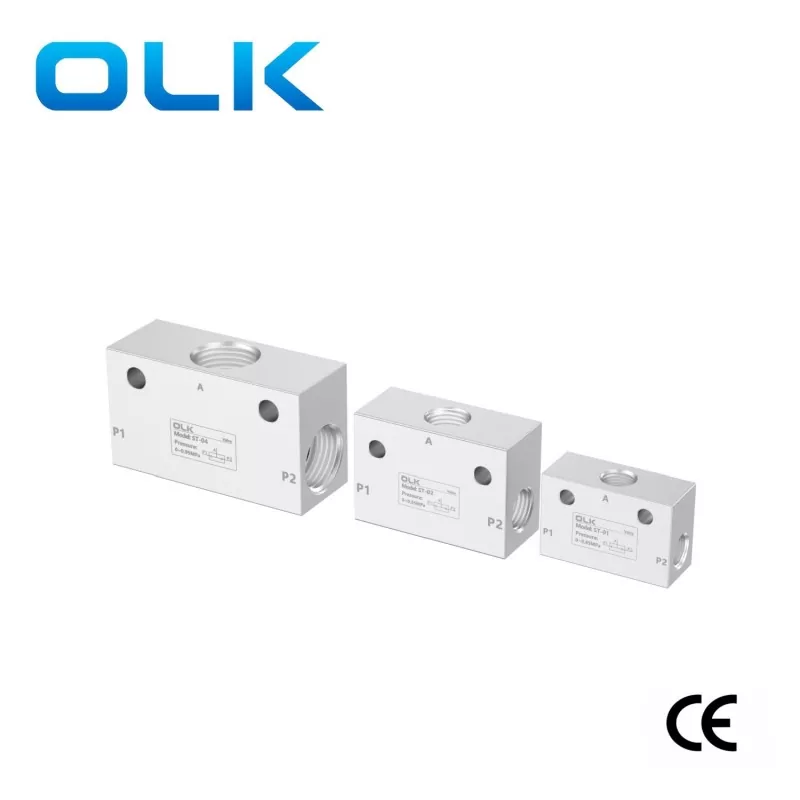

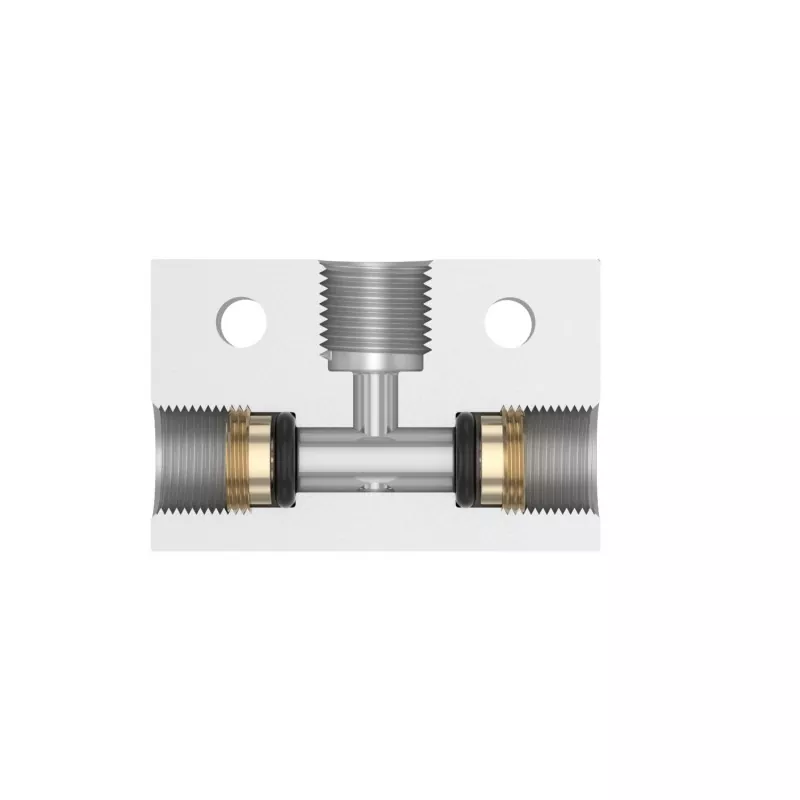

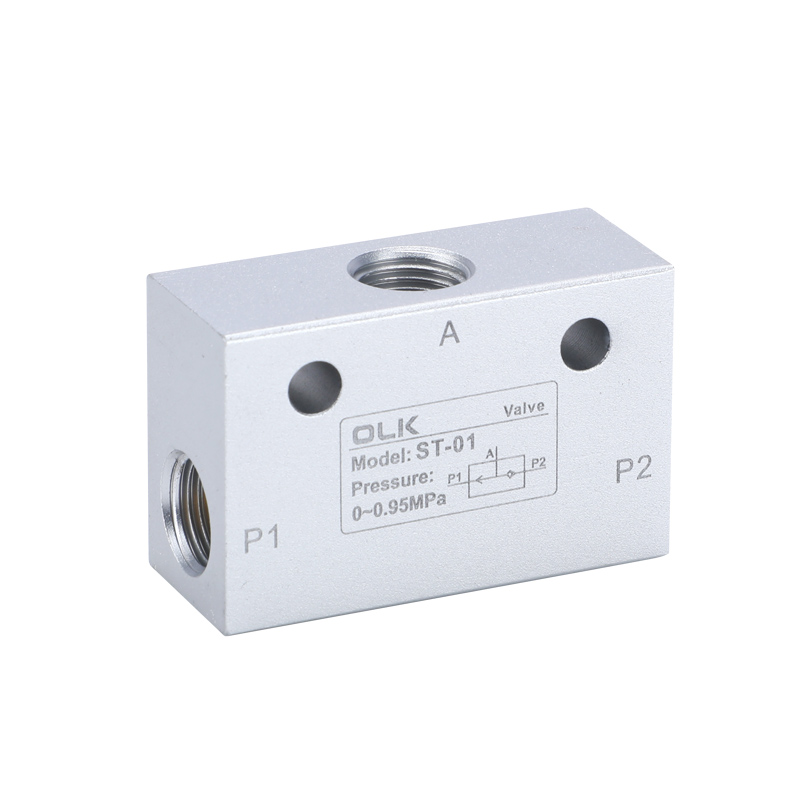

تحتوي الصمامات المكوكية من سلسلة Ouleikai (OLK) ST على منفذي مدخل "IN" ومنفذ مخرج واحد "OUT". عندما يكون لأحد الواردات مدخل، يكون للتصدير مخرجات. إذا لم يكن ضغطا المدخل متساويين، يتم توصيل مدخل ومخرج الضغط العالي. إذا كان ضغطا المدخل متساويين، يتم توصيل المدخل ذو ضغط الإدخال الأول بمنفذ الإخراج.
صمام المكوك ST المعروف أيضًا باسم الصمامات المحددة أو صمامات الفحص التجريبية المزدوجة، هو في الأساس صمامات فحص تجريبية هيدروليكية ثلاثية الاتجاهات. يقومون تلقائيًا باختيار الدائرة الهيدروليكية. عندما يتم تزويد المشغل عن طريق مصدرين زيت ضغط متناوبين ويلزم فتح منفذ زيت الضغط العالي، يتم استخدام الصمام المكوك.
الصمامات المكوكية من سلسلة ST ذات خيط واجهة واضح، عادم سريع، سعة تهوية كبيرة، سهلة التركيب، قادرة على ضغط الغاز، الانبعاثات السريعة
الاحتياطات وقضايا التطبيق:
تُستخدم الصمامات المكوكية بشكل أساسي لاختيار الإشارة، كما هو الحال في الدوائر التي تقوم بالتبديل بين التشغيل اليدوي والتشغيل التلقائي.
إذا لم يتم تحديد تركيبات أنبوب الهواء بشكل صحيح، مما يتسبب في أن يكون مدخل الهواء أو العادم في المنفذ صغيرًا جدًا، فقد لا يتحرك قلب الصمام بالكامل، مما يؤدي إلى توصيل جميع المنافذ. يجب منع هذا. ST-01:G1/8؛ ST-02:G1/4؛ ST-03:G3/8؛ ST-04:G1/2
يمكن أيضًا استخدام الصمامات المكوكية في دوائر التبديل ذات الضغط العالي والمنخفض. ومع ذلك، يجب تركيب صمام ثنائي الوضع وثلاثي الاتجاه على جانب مدخل الضغط العالي للصمام المكوك لتجنب خطر فقدان الضغط المنخفض.
|
رمز الطلب |
||
|
شارع |
_ |
06 |
|
نموذج: |
|
حجم المنفذ |
|
صمام المكوك ST |
|
01:G1/8 |
|
|
|
02:G1/4 |
|
|
|
03:G3/8 |
|
|
|
04:G1/2 |
|
وسيلة العمل |
الهواء (المفلتر من خلال مرشح يزيد عن 40 ميكرومتر) |
|
نطاق ضغط العمل MPa(psi) |
0 ~ 0.95 (0 ~ 135) |
|
مقاومة الضغط مضمونة |
1.5MPa (215psi) |
|
درجة حرارة العمل درجة مئوية |
-5∼60 |
|
مادة الجسم |
سبائك الألومنيوم |
|

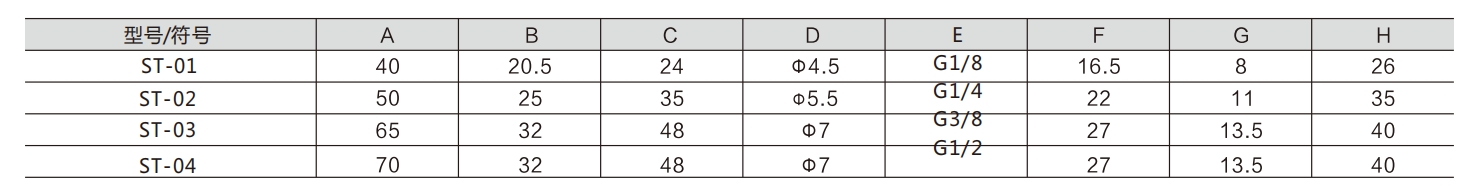

نموذج |
قطر المنفذ |
مساحة المقطع العرضي الفعالة مم² (قيمة السيرة الذاتية) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
جي1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
جي1/2 |
60 |
