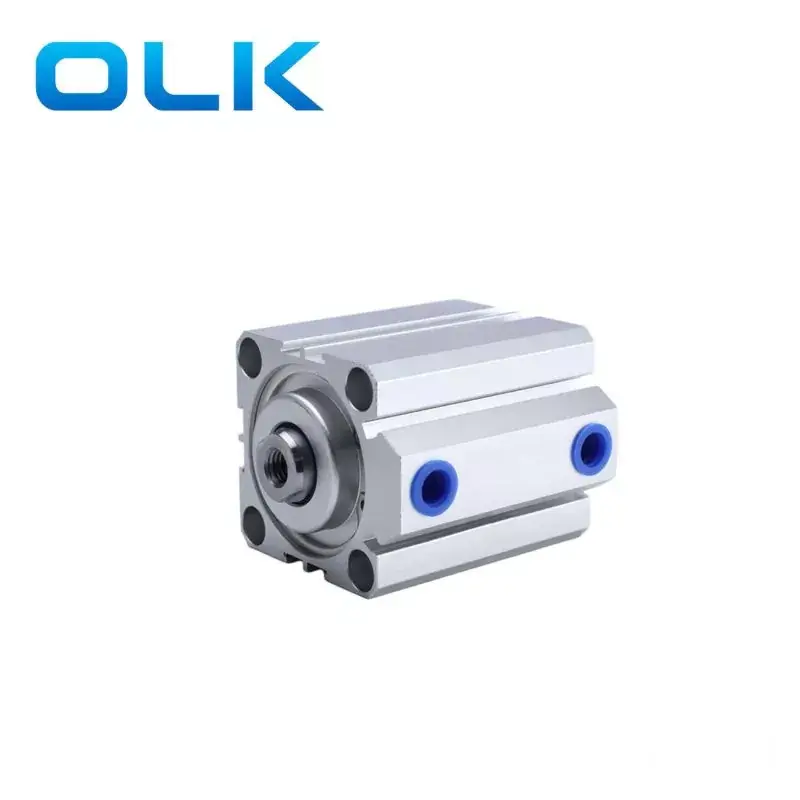

تتميز أسطوانة Ouleikai (OLK) SDA Thin Series بتصميم رفيع للغاية ، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة ، مما يسمح بالتركيب والتشغيل في المساحات الضيقة. على الرغم من حجمها الصغير ، فإن أسطوانة SDA Thin-type تعرض أداءً ممتازًا ، بما في ذلك الاستجابة السريعة ، والتشغيل المستقر ، وقدرات تحديد المواقع عالية الدقة.
تم تجهيز جسم الأسطوانة الرقيقة بفتحات مفتاح مغناطيسي حوله ، مما يجعله مناسبًا لتثبيت مفاتيح القرب. مع وظائف مثل الدفع الخطي والدوران ، يكون لها قابلية للتطبيق قوية ويمكن استخدامها للتحكم في المكونات في الأجهزة الإلكترونية ، مثل التحكم المفتوح/القريب من محركات الأقراص المضغوطة والتحكم في الإرسال في معدات الطباعة.
أنتجت شركة OLK Pneumatic Company أسطوانة SDA Series Ultra-Thin بشكل ثابت لفترة طويلة دون الحاجة إلى صيانة أو استبدال متكرر.
الصين OULEIKAI PNEUAMTIT STABLE OPERAN
رمز اسطوانة رقيقة SDA:
| رمز الطلب: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| SDAD | S | 20 | X | 30 |
|
|
|
|
| SDAJ | S | 20 | X | 30 | - | 30 | B |
|
|
نموذج: |
مغناطيس | حجم التجويف |
|
ستوك |
|
السكتة الدماغية القابلة للتعديل |
نوع الموضوع |
نوع الموضوع |
| حزين: اسطوانة رقيقة (acing مزدوج) |
فارغ: بدون مغناطيس |
|
|
|
|
10: 10mm | فارغ: الخيط الأنثوي |
فارغ: حزب العمال |
| SSA: اسطوانة رقيقة (بوتش بوتش واحد) |
S: مع المغناطيس |
|
|
|
|
20: 20mm |
ب: موضوع الذكور |
T: NPT |
| STA: اسطوانة رقيقة (بملئة واحدة بالنيابة) |
|
|
|
|
|
30: 30mm |
N: لا موضوع |
G: ز |
| SDAD: اسطوانة رقيقة (قضيب مزدوج) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: اسطوانة رقيقة (قضيب مزدوج قابلة للتعديل) |
|
|
|
|
|
50: 50mm |
|
|
1. يتوافق مع معايير الشركة.
2. جسم الأسطوانة والغطاء الخلفي ، وكذلك مكبس ومكبس ، يتم تنشيطه لبناء مضغوط وموثوق به.
3. يخضع تجويف الأسطوانة معالجة التدحرجية تليها معالجة الأكسدة الصلبة ، وضمان مقاومة التآكل والمتانة.
4. يتبنى ختم المكبس بنية ختم خاصة على الوجهين ، مضغوط في الحجم ، مع وظيفة تخزين الزيت.
5. بنية مضغوطة يحفظ بفعالية مساحة التثبيت.
6. يتم توفير أخاديد المفتاح المغناطيسي حول جسم الأسطوانة لتركيب مريح لمفاتيح القرب.
7. مواصفات مختلفة لأنواع الأسطوانات متاحة للاختيار.
|
حجم التجويف (مم) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
وضع التمثيل |
التمثيل المزدوج |
|||||||||
|
خطوة واحدة / مقدمة التمثيل الفردي |
- |
|||||||||
|
وسيط العمل |
الهواء تنظيف |
|||||||||
|
ضغط العمل |
التمثيل المزدوج: 0.1-1.0 ميجا باسكال (14-145psi) |
|||||||||
|
التمثيل الفردي: 0.2-1.0 ميجا باسكال (28-145psi) |
||||||||||
|
ضغط إثبات |
1.5 ميجا باسكال (215psi) |
|||||||||
|
نطاق درجة حرارة العمل |
‘-20-80 ℃ |
|||||||||
|
نطاق سرعة العمل |
التمثيل المزدوج: 30-500 التمثيل الفردي: 50-500 |
|||||||||
|
وضع التخزين المؤقت |
وسادة تحطم |
|||||||||
|
حجم الميناء |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
