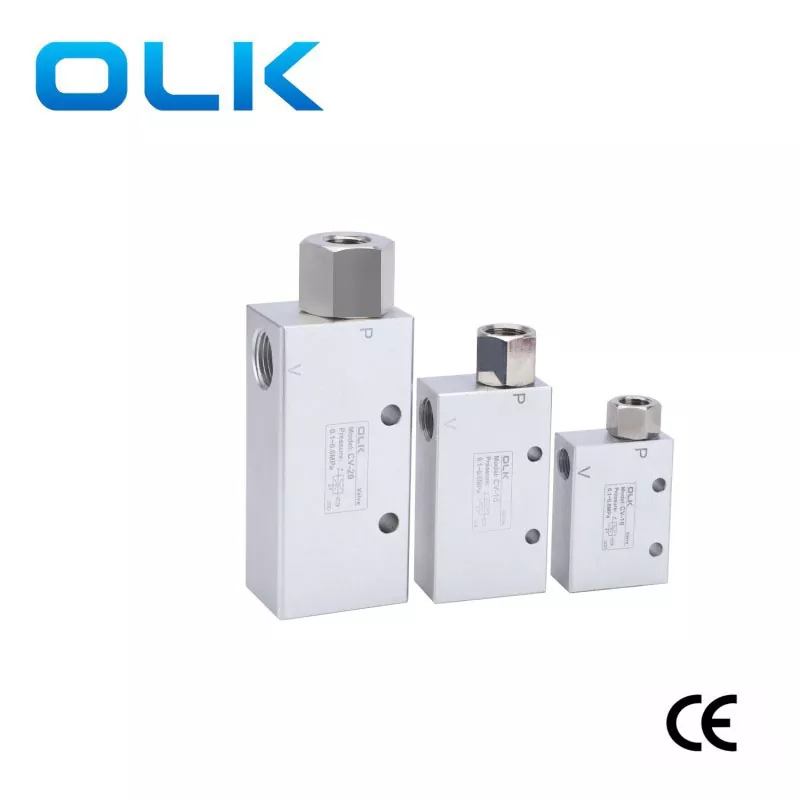

تُستخدم مولدات التفريغ Ouleikai (OLK) CV لتوفير بيئة التفريغ اللازمة لفوهات الشفط أو التركيبات. يجب أن يكون منفذ السحب متصلاً بالهواء المضغوط، بينما يتم توصيل كوب الشفط بمنفذ التفريغ. عندما يتدفق الهواء المضغوط من منفذ السحب إلى منفذ العادم، يتم إنشاء فراغ في منفذ الفراغ. يمكن استخدام قوة الفراغ هذه للالتصاق بالأشياء، وتحقيق مهام مثل التثبيت أو الدعم، وبالتالي تحسين الكفاءة التشغيلية في الإنتاج الصناعي.
تتمتع مولدات التفريغ OLK CV ببنية بسيطة وعمر خدمة طويل.
ميزات مولد فراغ سلسلة السيرة الذاتية:
1. يمكن استخدام مولد الفراغ الذي يستخدم الهواء المضغوط لتشكيل فراغ مع مصاصة فراغ لنقل المواد.
2. مولدات الفراغ مع مجموعة واسعة من الأنواع والأداء لتلبية متطلبات التطبيق الخاص بك. سلسلة السيرة الذاتية هي مولد فراغ اللوحة.
| رمز الطلب |
||||
| السيرة الذاتية | -- | 10 | H | S |
| مولد فراغ سلسلة السيرة الذاتية |
|
قطر الفوهة (حجم الفتحة) | وصل ضغط الفراغ | تصنيف ضغط إمدادات الهواء |
|
|
|
10: Φ1.0 | H: -88 كيلو بار نوع الضغط | س: 5 بار |
|
|
|
15: Φ1.5 |
|
|
|
|
|
20: Φ2.0 |
|
|

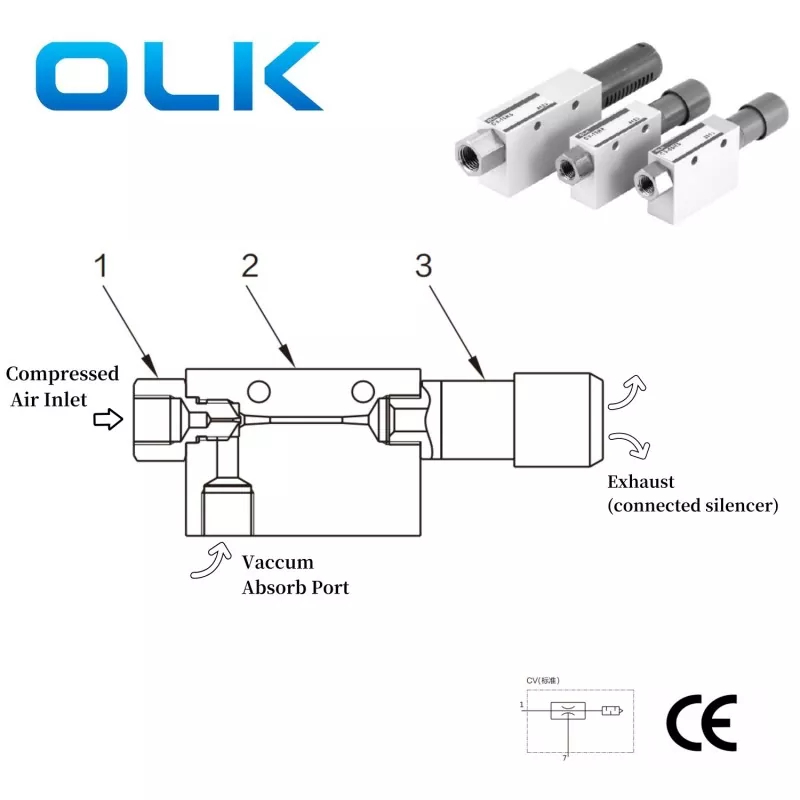

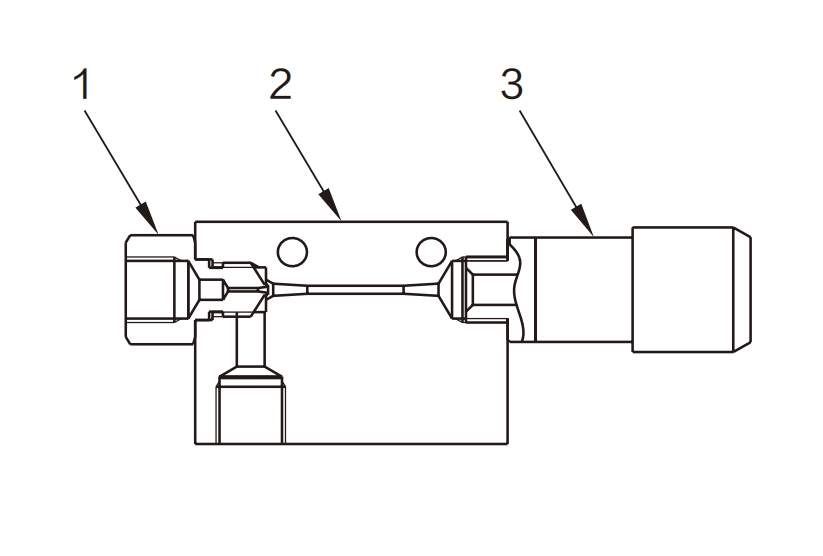

| لا. | اسم | مادة |
| 1 | منفذ الإمداد | النحاس |
| 2 | جسم | الألومنيوم |
| 3 | كاتم الصوت | بوم |
|
وسيلة العمل |
الهواء المضغوط الخالي من الزيت |
|
نطاق ضغط العمل MPa(psi) |
0.1~0.6 |
|
درجة حرارة العمل درجة مئوية |
0 ~ 60 (لا تجمد) |

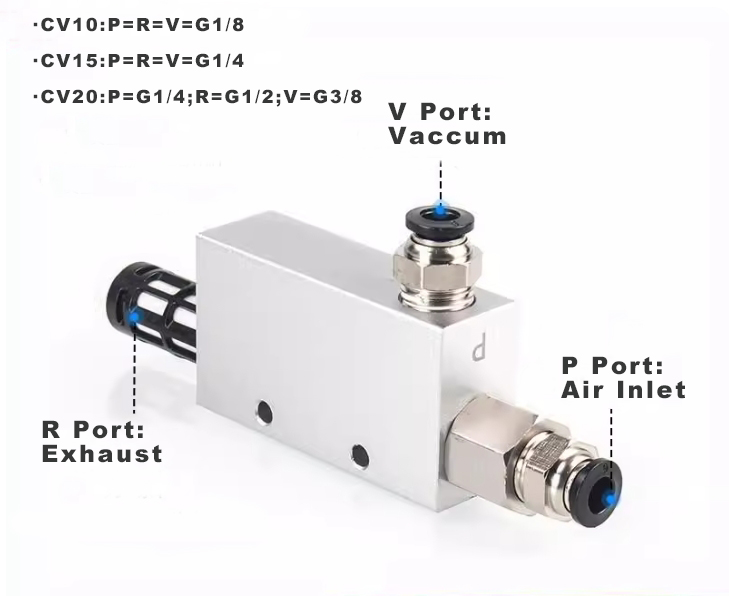

| نموذج | A | B | C | D | E | F | G | H | I | منفذ J/V: فراغ | K | منفذ L/P: مدخل الهواء | O | P | منفذ كاتم الصوت/R: العادم |
| CV10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | Φ4.2 | G1/8 | 10 | G1/8 | 14 | 90 | G1/8 |
| السيرة الذاتية15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | Φ4.5 | جي1/4 | 15 | جي1/4 | 17 | 123.5 | جي1/4 |
| CV20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | Φ6 | G3/8 | 20 | جي1/4 | 17 | 165.5 | جي1/2 |
|
نموذج |
قطر الفوهة مم |
الضغط المقدر ميجاباسكال |
تدفق الشفط R/min(ANR) |
الوصول إلى ضغط الفراغ كيلو باسكال |
معدل تدفق استهلاك الهواء R/min(ANR) |
شمال غرب (ز) |
|

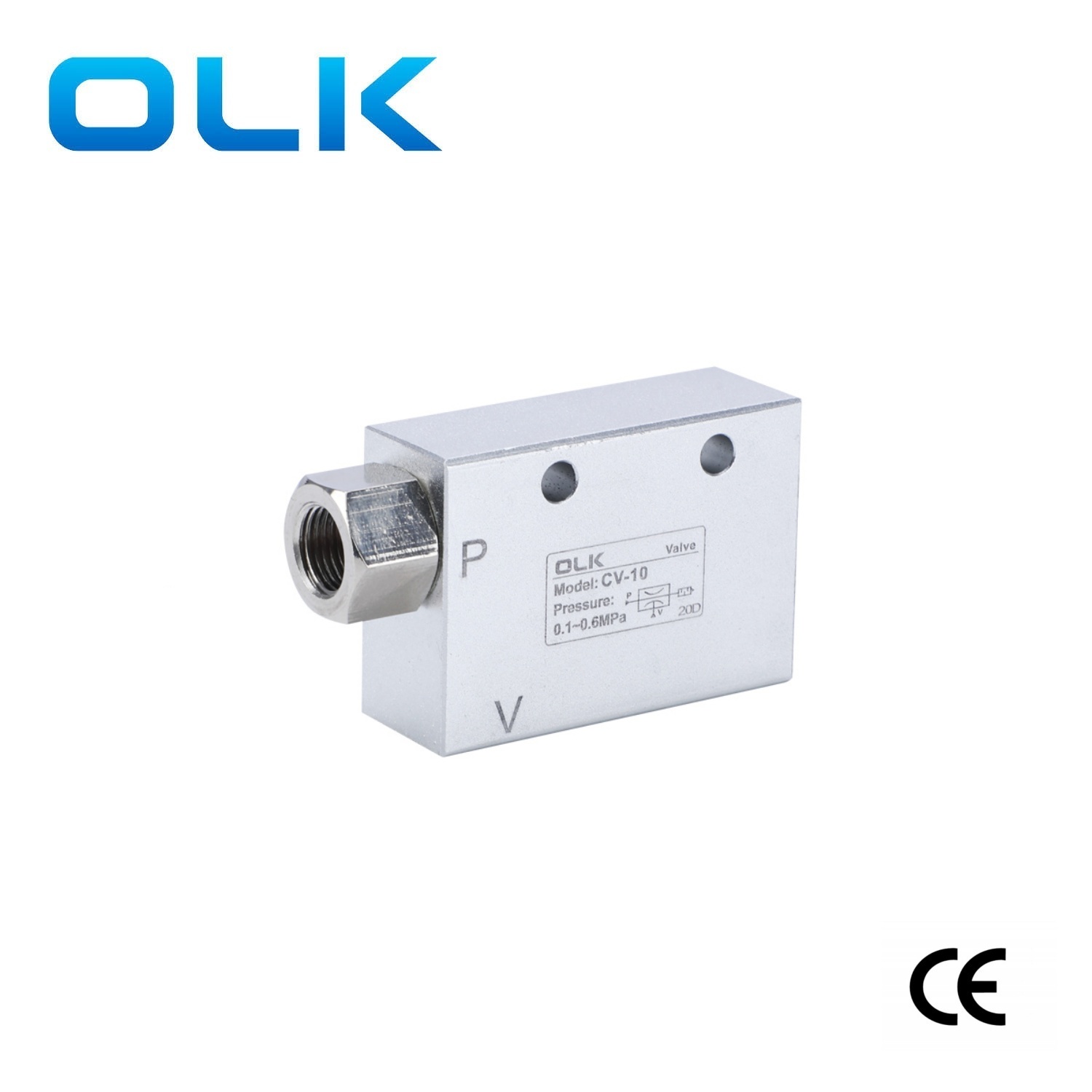

السيرة الذاتية-10HS |
1 |
0.5 |
27 |
-0.92 |
44 |
80 |
|

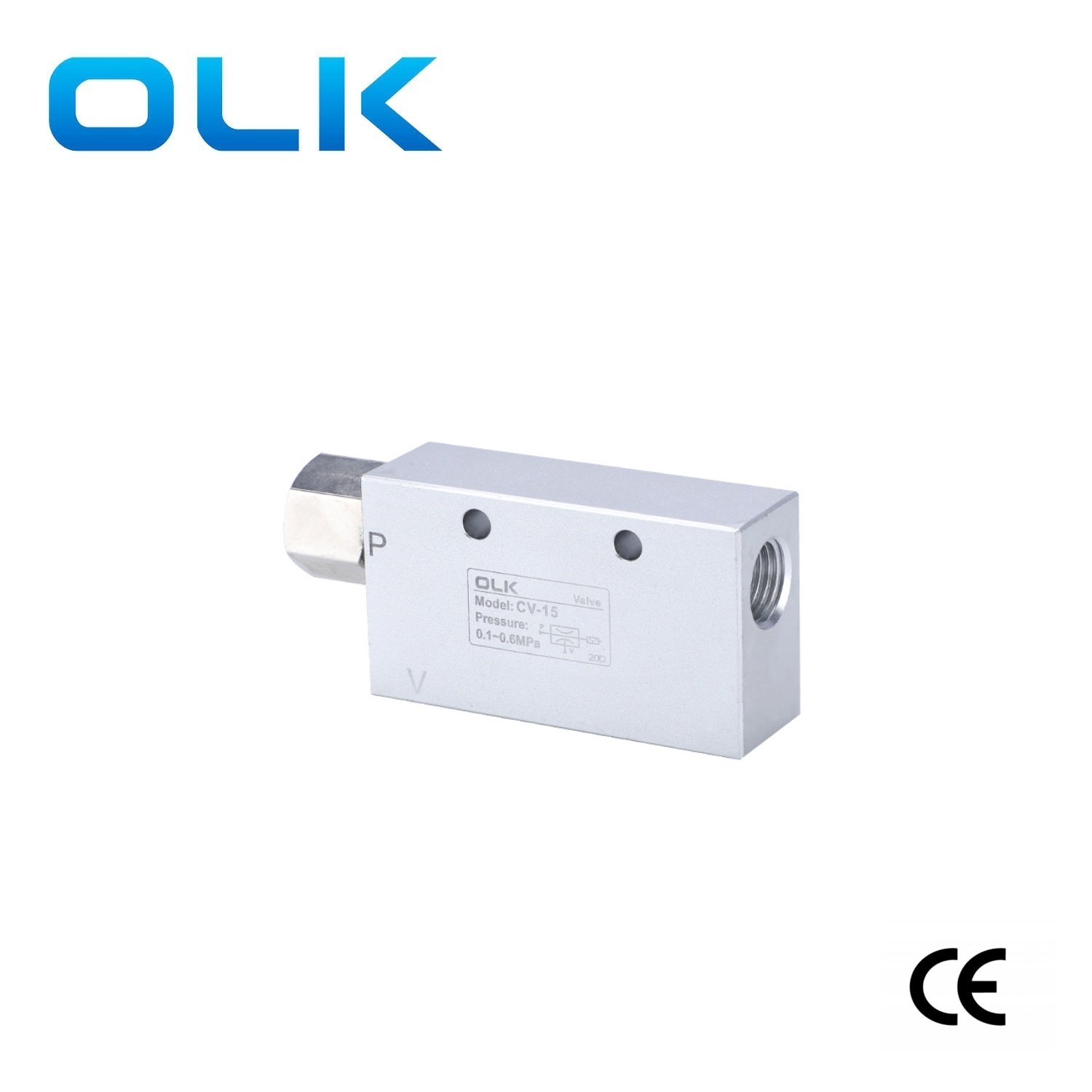

CV-15HS |
1.5 |
0.5 |
63 |
-0.92 |
100 |
140 |
|

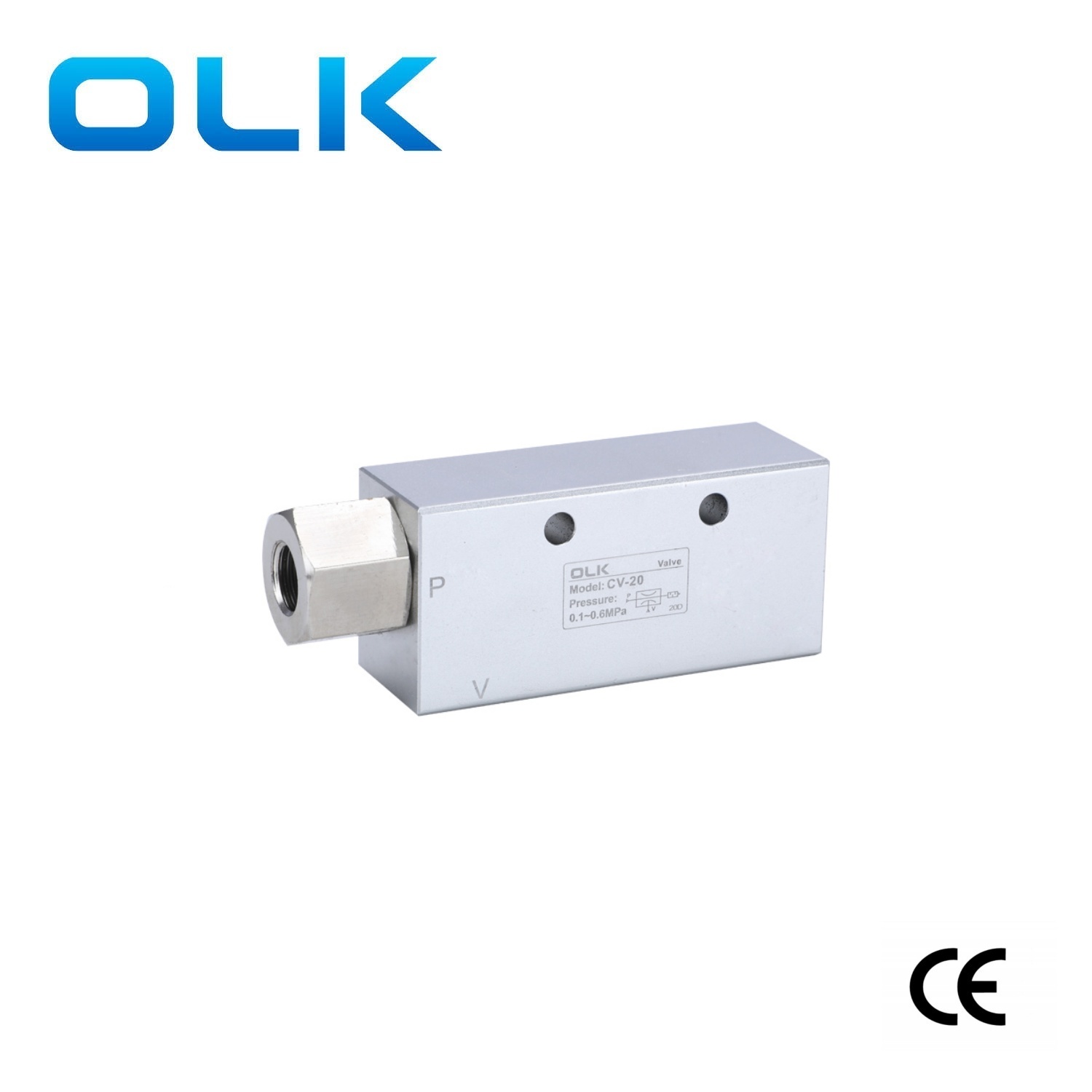

السيرة الذاتية-20HS |
2 |
0.5 |
110 |
-0.92 |
180 |
350 |
الاحتياطات اللازمة لمولد فراغ السيرة الذاتية
1. يجب اختيار معدل تدفق المولد بشكل صحيح.
إذا كان معدل التدفق كبيرًا جدًا وغير مناسب، فلن يكون فرق ضغط الفراغ بين "تشغيل الشفط" و"إيقاف الشفط" واضحًا.
قد يتسبب هذا في عدم عمل مفتاح الفراغ بشكل صحيح.
قد تواجه الصمامات المنطقية الفراغية نفس المشكلة أيضًا. يرجى الانتباه بشكل خاص والرجوع إلى الملاحظات ذات الصلة التي تمت مشاركتها من قبل.
2. يجب أن يكون مصدر الهواء لمولد الفراغ جافًا ونظيفًا.
بين منفذ التفريغ وكوب الشفط، يجب تركيب مرشح التفريغ إذا لزم الأمر.
لا تمتص الماء، وخاصة الزيت، لأن ذلك قد يسد الفوهة.
يجب ألا يكون منفذ كاتم الصوت مسدودًا.
إذا قمت بتمديد أنبوب العادم، يرجى الأخذ في الاعتبار أن سوء العادم قد يتسبب في انخفاض ضغط الفراغ.
3. في بعض الأحيان يقوم نظام الفراغ بتوصيل أنبوب النفخ لمساعدة كوب الشفط على تحرير قطعة العمل بسرعة.
في هذه الحالة، يرجى التأكد من أن ضغط النفخ والتدفق ليسا مرتفعين للغاية.
إذا كان مرتفعًا جدًا، فقد يؤدي ذلك إلى انفجار مكبس اكتشاف الضغط ويتسبب في تعطل المولد.
ما هو الفرق بين مولد فراغ ومضخة فراغ؟
تخلق مضخة التفريغ ضغطًا سلبيًا عند منفذ الشفط وتخرج مباشرة إلى الغلاف الجوي. فهو يزيل الغاز عن طريق الحفاظ على فرق ضغط كبير بين المدخل والمخرج.
يستخدم مولد الفراغ تدفق الهواء المضغوط لإنشاء فراغ.
ما هي الملحقات اللازمة لمولد فراغ السيرة الذاتية؟
كاتم صوت واحد واثنين من التركيبات
لماذا لا توجد معلمة منفصلة لقوة الشفط؟
تعتمد قوة الشفط على كل من مستوى فراغ المولد وحجم كوب الشفط.
الصيغة: الضغط × المساحة = القوة.
حجم كوب الشفط ثابت، لكن مستوى الفراغ يتغير باختلاف المولد ومعدل التدفق. يرجى الرجوع إلى شرح المعلمة للحصول على التفاصيل.
لماذا لا يمكن الوصول إلى الحد الأقصى للفراغ؟
إذا كان تدفق الشفط صغيرًا جدًا، فلن يتمكن من التغلب على التسرب، مما يتسبب في انخفاض الضغط. قد يكون ذلك أيضًا بسبب عدم كفاية إمدادات الهواء للمولد.
إذا وصل المولد بالفعل إلى الحد الأقصى من التفريغ ولكن الشفط لا يزال ضعيفًا، فقد يكون كوب الشفط صغيرًا جدًا. استبدال المولد لن يزيد من الشفط في هذه الحالة.
أي مولد فراغ لديه شفط أقوى؟
لا يحتوي المولد نفسه على معامل "قوة الشفط"، بل يحتوي فقط على الحد الأقصى لمستوى الفراغ.
الحد الأقصى للفراغ لا يساوي الفراغ الفعلي. الفرق الحقيقي بين النماذج هو معدل تدفق الفراغ.
قوة الشفط = الفراغ × مساحة كوب الشفط. إن الجمع بين المولد وكوب الشفط هو الذي يحدد الشفط.
إذا كان معدل تدفق الفراغ للمولد منخفضًا جدًا بالنسبة للتطبيق، فسوف ينخفض مستوى الفراغ ولن يكون الشفط كافيًا. في هذه الحالة عليك أن تختار
|
غرض |
مضخة فراغ |
مولد فراغ |
|
أقصى فراغ |
ما يصل إلى 101.3 كيلو باسكال (يمكن الوصول إلى القيمة القصوى في نفس الوقت) |
ما يصل إلى 88 كيلو باسكال (لا يمكن الوصول إلى القيمة القصوى في نفس الوقت) |
|
معدل تدفق الشفط |
كبير جدًا |
ليست كبيرة |
|
بناء |
معقد |
بسيط |
|
مقدار |
كبير |
صغير جدًا |
|
وزن |
ثقيل |
خفيف جدًا |
|
خدمة الحياة |
مع الأجزاء المتحركة؛ طويلة نسبيا |
لا توجد أجزاء متحركة. عمر خدمة طويل |
|
استهلاك الطاقة |
عالية نسبيا |
عالية نسبيا |
|
سعر |
عالي |
قليل |
|
تثبيت |
غير مريح |
مريح |
|
صيانة |
مطلوب |
غير مطلوب |
|
التكامل مع الملحقات |
صعب |
سهل |
|
توليد الفراغ وإطلاقه |
بطيء |
سريع |
|
نبض ضغط الفراغ |
مع النبض، خزان فراغ مطلوب |
لا يوجد نبض، خزان فراغ غير مطلوب |
|
مجالات التطبيق |
مناسبة للتشغيل المستمر عالي التدفق؛ غير مناسب لبدء/إيقاف متكرر؛ الأفضل للاستخدام المركزي |
يتطلب إمدادات الهواء المضغوط. مناسبة لعمليات التدفق المنخفض المتقطعة؛ الأفضل للاستخدام الموزع؛ يمكن تعديل المواد لتحقيق مقاومة الحرارة ومقاومة التآكل |
